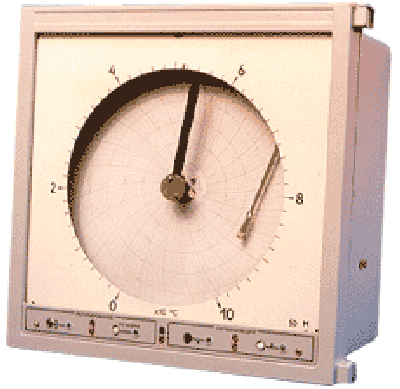

Прибор регистрирующий ДИСК-250

Применяется для измерения, отображения и регистрации температуры, давления, расхода, уровня и других параметров

Время оборота диаграммного диска: 8 часов, 24 часа, 6 суток, 8 суток
Количество каналов: 1
Питание: ~220 В, 50 Гц
Потребляемая мощность: ≤ 25 ВА

Внимание! Все модификации данного прибора доступны под заказ у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Регистрирующий прибор «Диск-250».
Применяется для измерения, отображения и регистрации температуры, давления, расхода, уровня и других параметров. Управление процессом.
Приборы «Диск-250», отгружаемые со склада, проходят предпродажную проверку и настройку в течение 1…2 недель.
Особенности:

Универсальность: измерение, регистрация, сигнализация, регулирование
Хорошо видимая издалека круговая шкала
Широкий список применяемых входных сигналов: термопары, термопреобразователи сопротивления, мВ, В, мА
Непрерывная линия регистрации на диаграммном диске
Оси переменных резисторов для задания уставок на передней панели
Светодиодная индикация включения прибора, обрыва датчика, состояния сигнализирующих и регулирующих устройств
Простота эксплуатации и ремонта

Технические характеристики:

Параметры	Значение
Количество каналов	1
Основная погрешность: - по показанию и преобразованию - по регистрации, регулированию и сигнализации	0,5% 1%
Время оборота диаграммного диска	8 часов, 24 часа, 6 суток, 8 суток
Быстродействие	≤ 5 c или ≤ 16 с
Питание	~220 В, 50 Гц
Потребляемая мощность	≤ 25 ВА
Условия эксплуатации: - УХЛ 4.2 - О 4.2	+5...+50°С +5...+60°С
Влажность окружающей среды: - УХЛ 4.2 - О 4.2	До 80% при +25°С До 98% при +35°С
Габаритные размеры	320×320×290 мм

Дополнительные технические характеристики:

Модификация	Назначение	Входной сигнал	Выходной сигнал	Число уставок регулирования
«Диск-250» базовая модификация	Измерение, отображение и регистрация температуры, давления, расхода, уровня и других параметров. Управление процессом	Термопары: ТПП, ТПР, ТВР, ТХК, ТХА (K, L, S, B, A-1) Термопреобразователи сопротивления: ТСМ(Cu), ТСП(Pt) 0...20, 0...50, 0...100 мВ 0...1, 0...10 В −10...10 В 0...5, 0...20, 4...20 мА	Пропорциональный: 0...5, 4...20 мА Пропорционально-интегральный: 0/24 В Пневматический Контактный: Реле 0,1 А/127 В, 1 А/220 В	4
«Диск-250П»	Регулирование параметров техпроцесса по программе		Пропорциональный: 0...5, 4...20 мА Программа — 3 участка: Подъем, Выдержка, Спад Контактный: реле 0,1 А/127 В, 1 А/220 В	2 по сигнализации: регулирование по программе
«Диск-250И»	Измерение, отображение и регистрация температуры (искробезопасная входная цепь уровня «ia»)	Термопары: ТПП, ТПР, ТВР, ТХК, ТХА (K, L, S, B, A-1) Термопреобразователи сопротивления: ТСМ(Cu), ТСП(Pt)	Пропорциональный: 0...5, 4...20 мА Пропорционально интегральный: 0/24 В Пневматический	4
«Диск-250С»	Измерение температуры жидкого металла в процессе плавки	Термопары: ТПР(В), ТВР(А-1)	Пропорциональный: 0...5, 4...20 мА реле 1 А/220 В	3
«Диск-250ТН»	Измерение и регулирование веса в системах автоматического дозирования. Питание датчиков	Силоизмерительные тензорезисторные датчики	Пропорциональный 0...5, 0...20 мА реле 0,1 А/127 В 1 А/220 В	4
«Диск-250ДД»	Измерение и регулирование давления, уровня, расхода Питание датчиков и/или извлечение входного сигнала	0...5, 4...20 мА	Пропорциональный: 0...5, 4...20 мА Пропорционально-интегральный: 0/24 В Пневматический Контактный: реле 0,1 А/127 В 1 А/220 В 36 В	4

По типу входного сигнала приборы ДИСК-250 разделяются по моделям: ДИСК-250-АВСД

А (1-я цифра)			В (2-я цифра)		С (3-я цифра)		D (4-я цифра)
	Быстродействие, c	Время одного оборота диска		Тип выходного устройства		НСХ датчика, входной сигнал		Напряжение, частота
1	16	24 ч	0	Выходных устройств нет	1	L, K, S	1	220 В, 50 Гц
2	5	24 ч	1	3-позиционное бесконтактное регулирующее	2	B, 0...50, 0...100 мВ, 0...5, 0...10 В, 0...5, 4...20 мА	2	220 В, 60 Гц
3	16	8 ч	2	3-позиционное контактное (релейное)* регулирующее	3	50П, 100П, 50М, 100М	3	240 В, 50 Гц
4	5	8 ч	3	Пропорционально-интегральное регулирующее	4	0...5 мА с БП, БК	4	240 В, 60 Гц
5	5	6 мин	4	Пропорционально-интегрально пневматическое**	5	4...20 мА с БП, БК
6	16	6 сут	5	Программное бесконтактное регулирующее	6	0...5 мА с БП, 4...20 мА с БП
7	5	6 сут	6	Программное контактное (релейное)* регулирующее	7	0...5 мА с БК
8	16	8 сут	7	«Сталь»	8	4...20 мА с БК
9	5	8 сут			9	Проволочные или фольговые тензорезисторы по ГОСТ 22836

* Прибор укомплектован двумя реле типа РЭК 28-1 или ПЭ-37
** Прибор укомплектован электропневмопреобразователем ЭП-1324
БП – встроенный источник питания датчиков давления
БК – встроенное устройство корнеизвлечения
