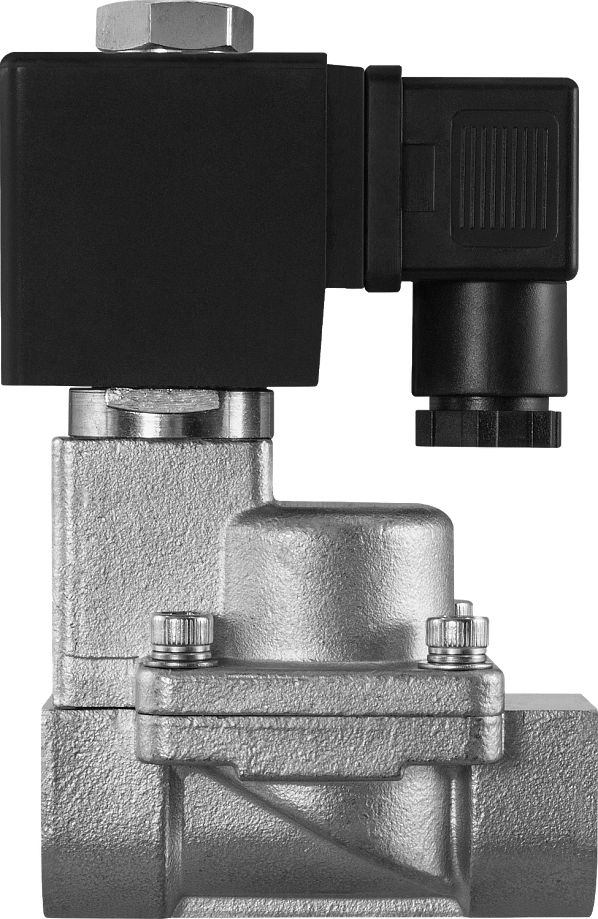

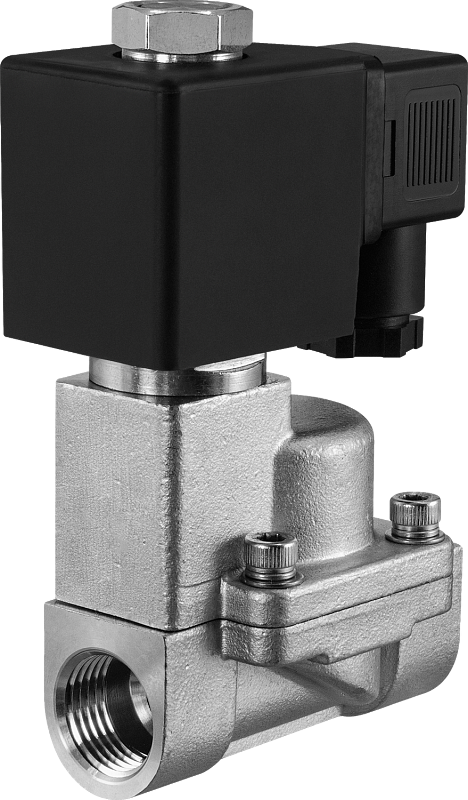

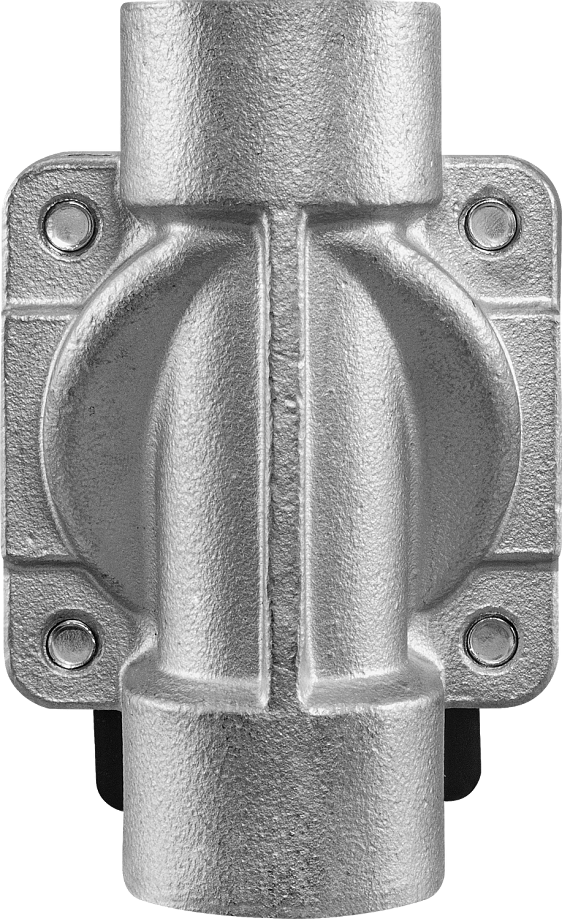

Клапан нормально открытый AR-YCP32

Клапан соленоидный нормально открытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: пар, вода, горячая вода, масла, спирт
Температура рабочей среды: −20...+180°С
Рабочее давление: 0,05…1,6 MПa
Диаметр условного прохода: 12...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G2"

Является аналогом:

Производитель	Ode	Burkert	TORK	Ceme	Danfoss
Модель/серия	Серия 21PW	5404	T-SYDN	Серия 87	EV220B

В закладки

от 16 395 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (25)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Долгий срок службы уплотнителя PTFE в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, спирт
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+180°С
Температура окружающей среды	−30…+50°С
Рабочее давление	0,05…1,6 MПa
Диаметр условного прохода	12...50 мм
Присоединение	Резьбовое G⅜"...G2"
Катушка	AS21HT, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	22 ВА (АС), 15 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCP32-12-3/8-GSP	12	3,8	G⅜"	0,05	1,6	810
AR-YCP32-15-1/2-GSP	15	3,8	G½"			810
AR-YCP32-20-3/4-GSP	20	8	G¾"			1120
AR-YCP32-25-1-GSP	25	10	G1"			1470
AR-YCP32-32-1.1/4-GSP	32	20	G1¼"			2670
AR-YCP32-40-1.1/2-GSP	40	25	G1½"			2460
AR-YCP32-50-2-GSP	50	41	G2"			3590

Расшифровка обозначения на примере клапана AR-YCP32-12-3/8-XYZ:
AR-YCP32 – модель клапана.
12 – Ду, мм (диаметр условного отверстия).

3/8 – размер резьбы в дюймах.

X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Габаритные размеры

Размер, мм	AR-YCP32-12	AR-YCP32-15	AR-YCP32-20	AR-YCP32-25	AR-YCP32-32	AR-YCP32-40	AR-YCP32-50
A	113	124	127	140	151	173	176
B	48	48	60	72	95	96	120
C	75	75	84	102	129	130	155
D	13,5	13,5	15	20	28	28	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"

Версия: 2021-03-29-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.10.2023	0.49 Мб

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
E56423	15	~220	Со склада	16395 руб. – +
E56430	15	~110	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56437	15	~24	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56444	15	=24	Со склада	16495 руб. – +
E56451	15	=12	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56424	20	~220	Со склада	18841 руб. – +
E56431	20	~110	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56438	20	~24	Со склада	18941 руб. – +
E56445	20	=24	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56452	20	=12	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56425	25	~220	Со склада	22448 руб. – +
E56432	25	~110	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56439	25	~24	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56446	25	=24	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56453	25	=12	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56426	32	~220	Со склада	31668 руб. – +
E56433	32	~110	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56440	32	~24	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56447	32	=24	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56454	32	=12	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56427	40	~220	Со склада	34474 руб. – +
E56434	40	~110	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56441	40	~24	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56448	40	=24	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56455	40	=12	Со склада (комплектация 1..72 часа)	34574 руб. – +

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
E56422	12	~220	120 дней	16395 руб. – +
E56429	12	~110	120 дней	16495 руб. – +
E56436	12	~24	120 дней	16495 руб. – +
E56443	12	=24	120 дней	16495 руб. – +
E56450	12	=12	120 дней	16495 руб. – +
E56423	15	~220	Со склада	16395 руб. – +
E56430	15	~110	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56437	15	~24	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56444	15	=24	Со склада	16495 руб. – +
E56451	15	=12	Со склада (комплектация 1..72 часа)	16495 руб. – +
E56424	20	~220	Со склада	18841 руб. – +
E56431	20	~110	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56438	20	~24	Со склада	18941 руб. – +
E56445	20	=24	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56452	20	=12	Со склада (комплектация 1..72 часа)	18941 руб. – +
E56425	25	~220	Со склада	22448 руб. – +
E56432	25	~110	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56439	25	~24	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56446	25	=24	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56453	25	=12	Со склада (комплектация 1..72 часа)	22548 руб. – +
E56426	32	~220	Со склада	31668 руб. – +
E56433	32	~110	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56440	32	~24	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56447	32	=24	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56454	32	=12	Со склада (комплектация 1..72 часа)	31768 руб. – +
E56427	40	~220	Со склада	34474 руб. – +
E56434	40	~110	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56441	40	~24	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56448	40	=24	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56455	40	=12	Со склада (комплектация 1..72 часа)	34574 руб. – +
E56428	50	~220	Под заказ к 2025.07.01	45458 руб. – +
E56435	50	~110	120 дней	45558 руб. – +
E56442	50	~24	120 дней	45558 руб. – +
E56449	50	=24	Под заказ к 2025.07.01	45558 руб. – +
E56456	50	=12	120 дней	45558 руб. – +
