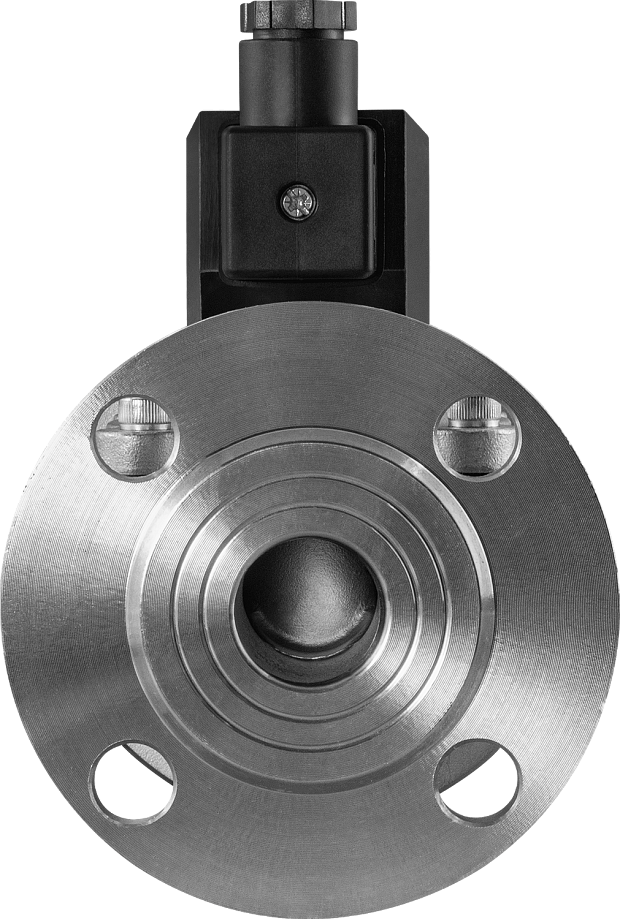

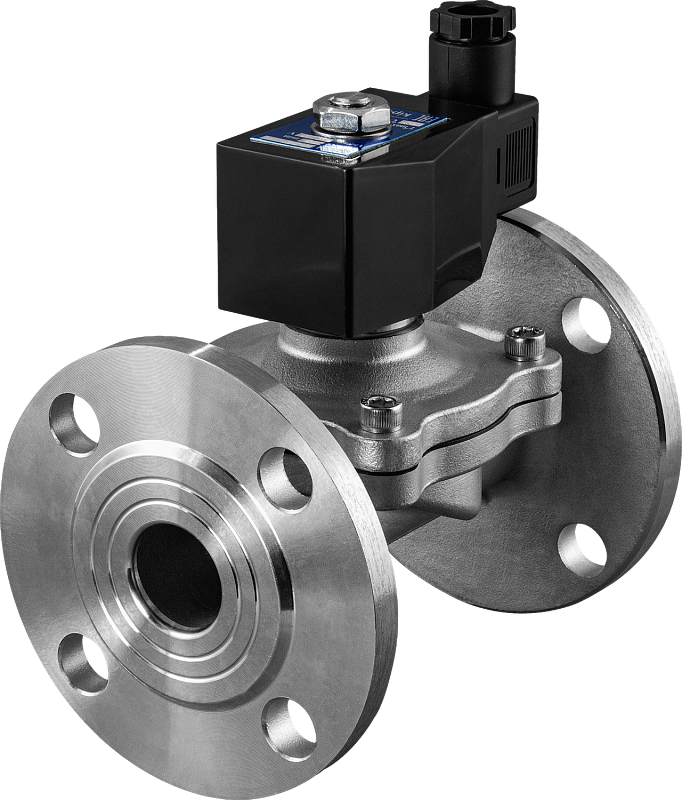

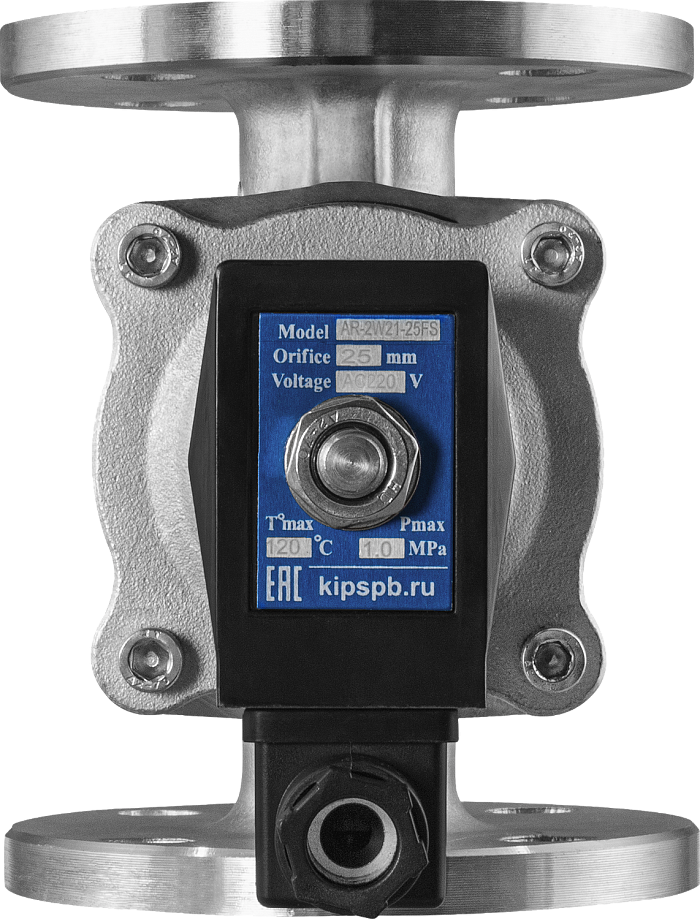

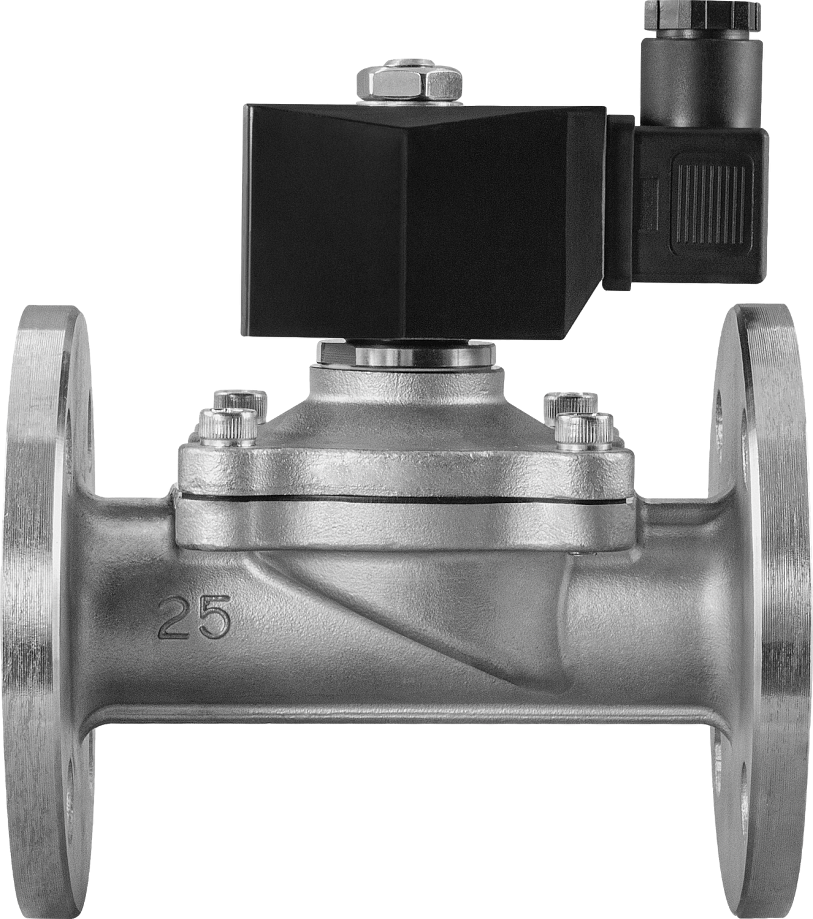

Клапан нормально закрытый AR-2W21F

Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода: 25...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON или EPDM
Присоединение: фланцевое F1"...F2"

В закладки

от 20 116 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (16)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой AR-2W21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Высокая частота срабатывания
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON или EPDM
Температура рабочей среды		−10…+120°С
Рабочее давление		0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода		25...50 мм
Присоединение		Фланцевое F1"...F2"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Ду	Катушка	Мощность	AC			DC
Ду	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
25	S51H IP65	40 ВА	V	V	V
	S51H IP65	30 Вт				V	V	V
	ASEx282* IP65	24 ВА	V	V	V
	ASEx282* IP65	17 Вт					V	V
	ASEx1320* IP65	28 ВА	V
	ASEx1320* IP65	20 Вт					V	V
32...50	SD11H IP65	44 ВА	V
	SD11H IP65	33 Вт					V
	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт					V	V
	ASEx545* IP65	26 ВА	V	V	V
		18 Вт					V
		23 Вт						V

* Использование взрывозащищенных катушек ASEx282, ASEx1320 и ASEx545 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Катушка	Вес, г
AR-2W21-25F-1-FSZ	25	10	F1"	0	0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)	S51H, ASEx282, ASEx1320	3000
AR-2W21-32F-1.1/4-FSZ	32	20	F1¼"			SD01H, ASEx545	4850
AR-2W21-40F-1.1/2-FSZ	40	25	F1½"				5650
AR-2W21-50F-2-FSZ	50	41	F2"				7850

Расшифровка обозначения на примере клапана AR-2W21-25F-1-FSZ:
AR-2W21 – модель клапана.
25F – диаметр условного отверстия в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

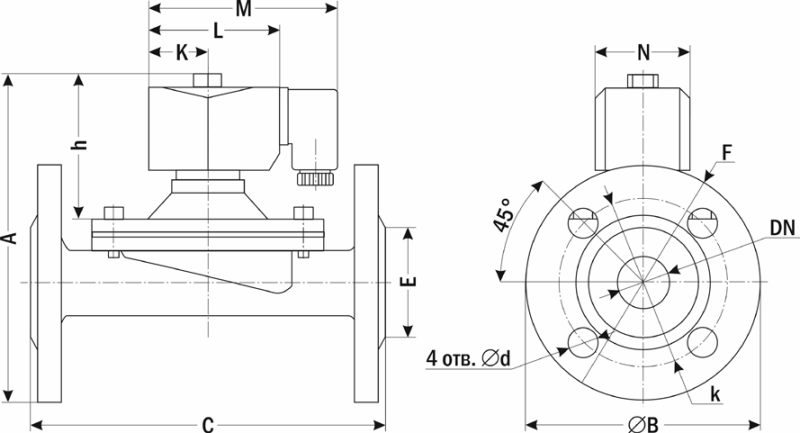

Габаритные размеры

Размер, мм	AR-2W21-25F	AR-2W21-32F	AR-2W21-40F	AR-2W21-50F
DN	25	32	40	50
A	145	184	205	220
∅B	105	132	143	160
C	136	144	155	185
∅d	14	18	18	18
E	62	70	82	98
F	F1"	F1¼"	F1½"	F2"
h	65	90	90	95
k	84	102	110	125
K	28	33	33	33
L	62	74	74	74
M	90	102	102	120
N	46	56	56	56

Версия: 2023-04-25-ЛВС
