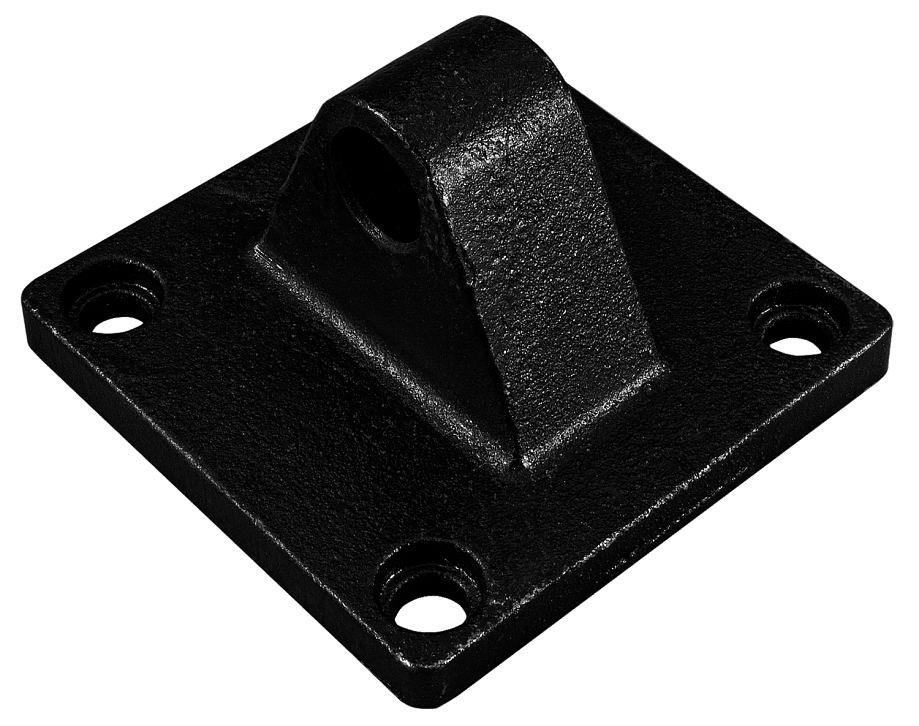

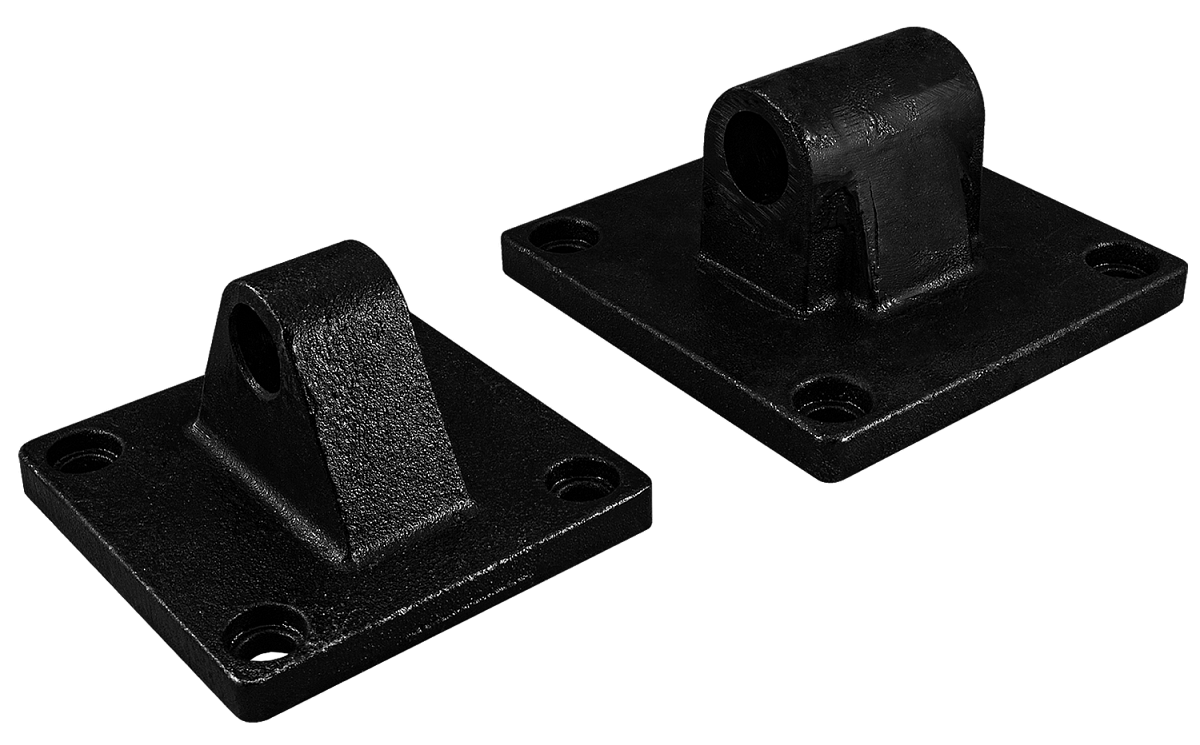

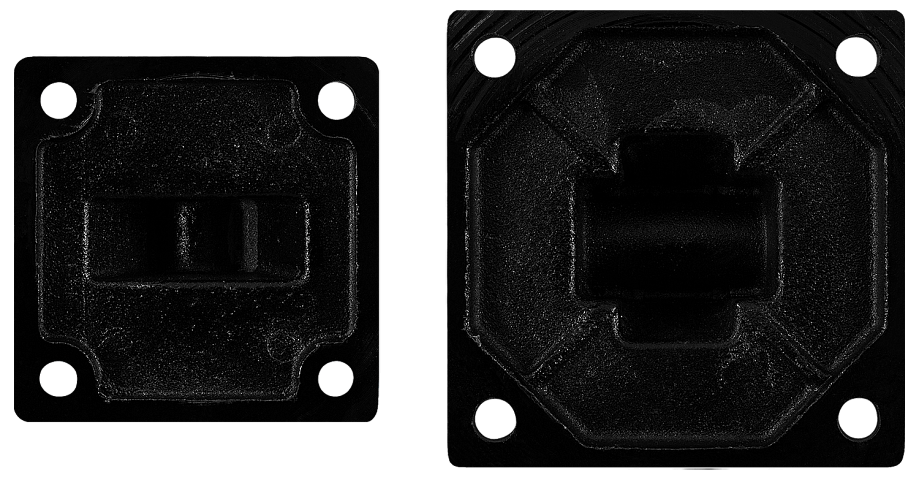

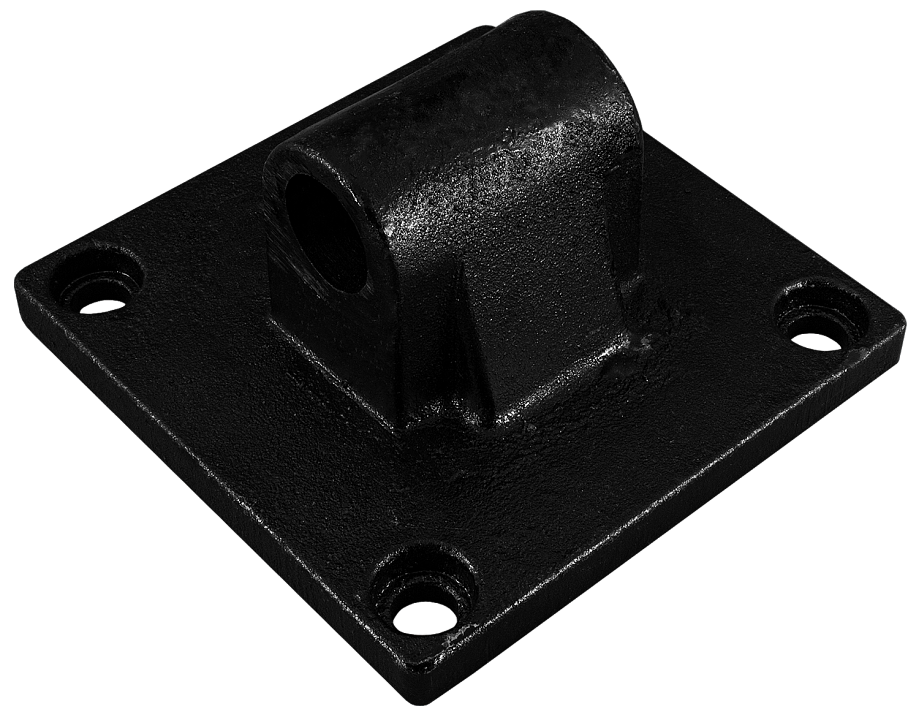

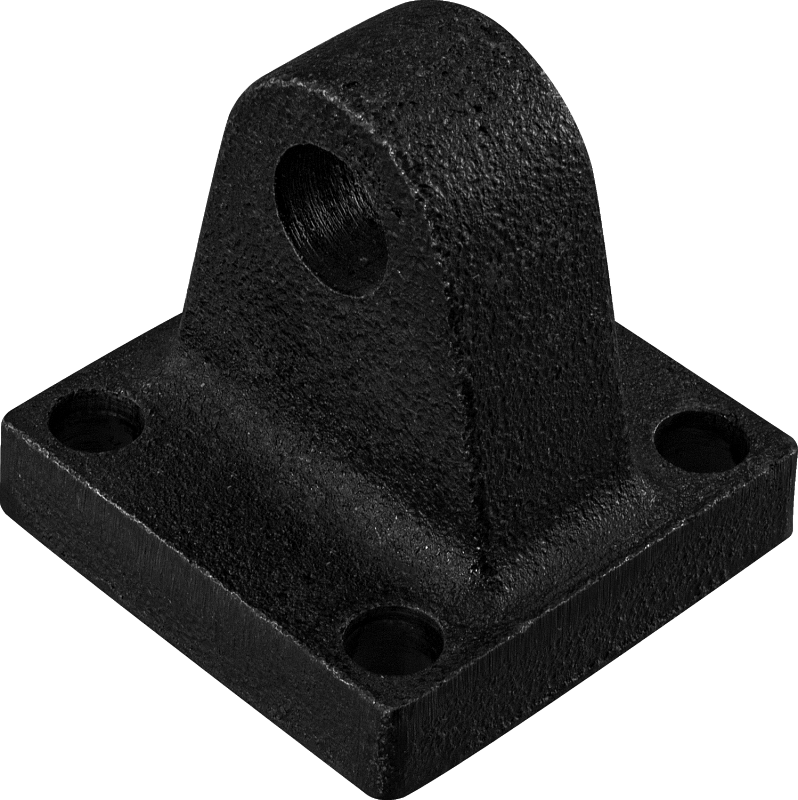

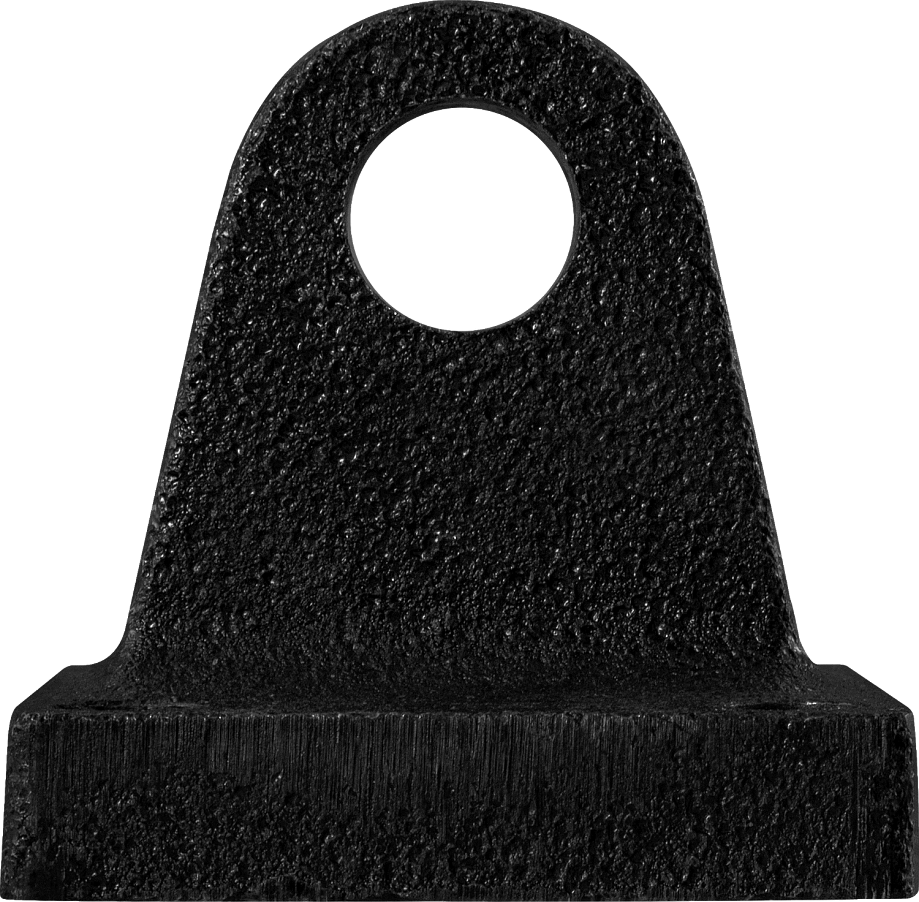

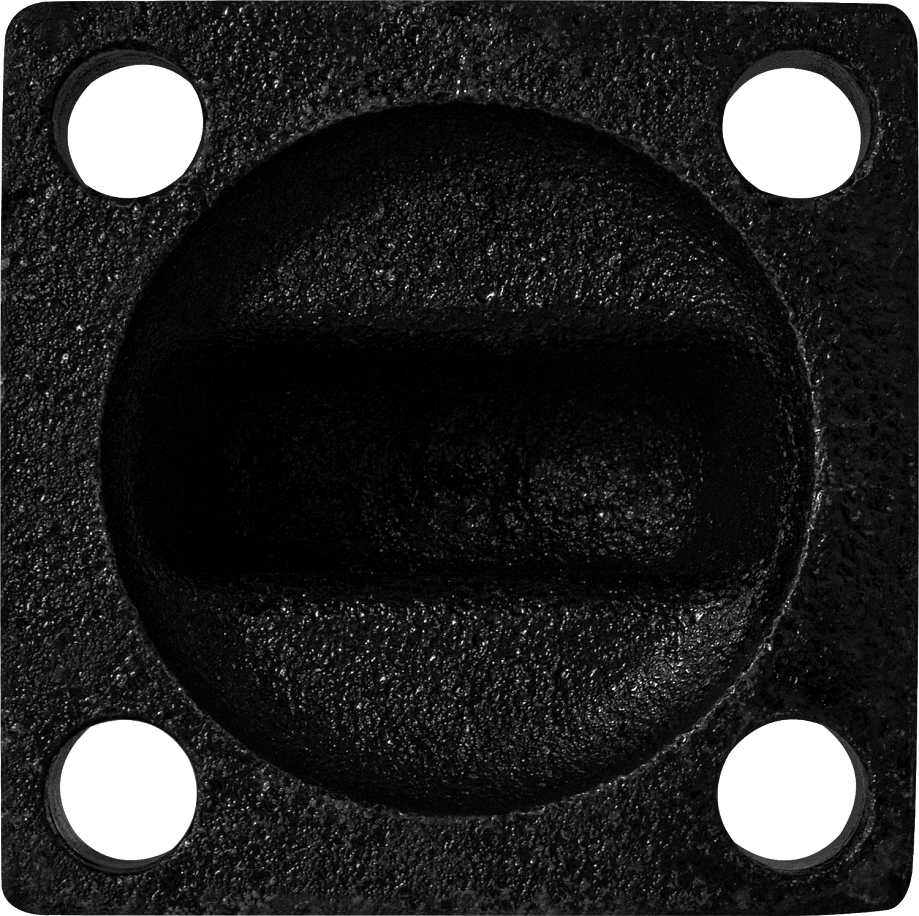

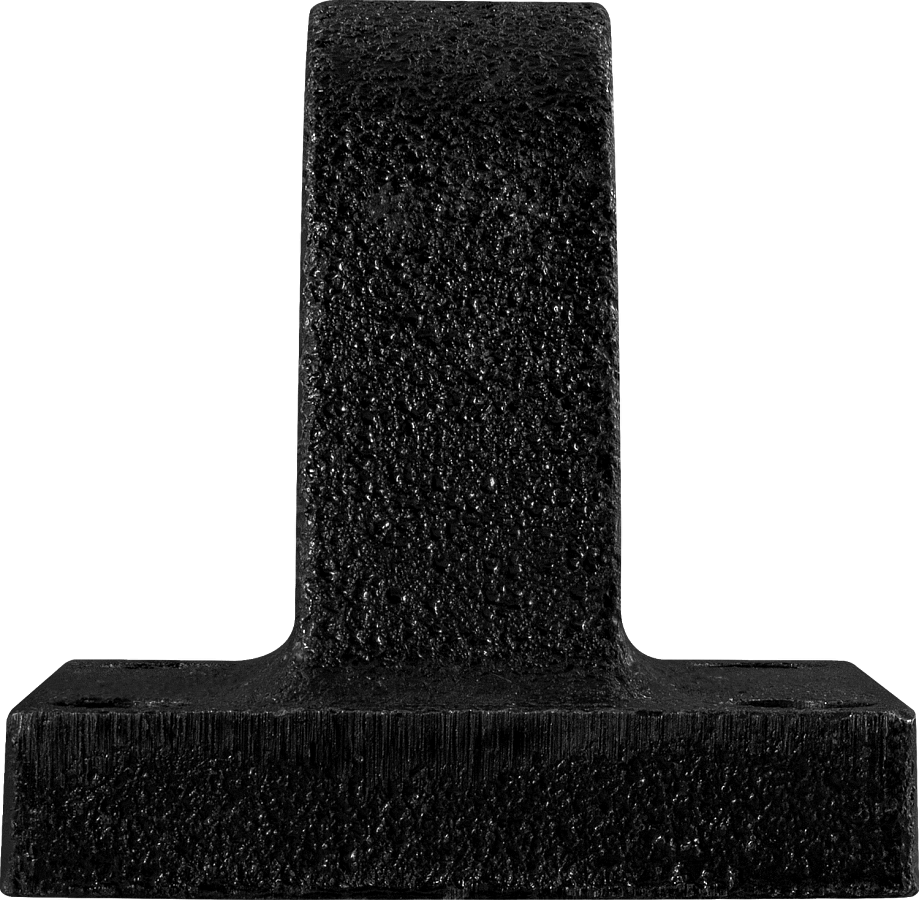

Крепежный элемент TCA

TCA-32,TCA-40,TCA-50,TCA-63,TCA-80,TCA-100

Крепежный элемент для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы

Типоразмер: 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм
Материал: чугун с шаровидным графитом

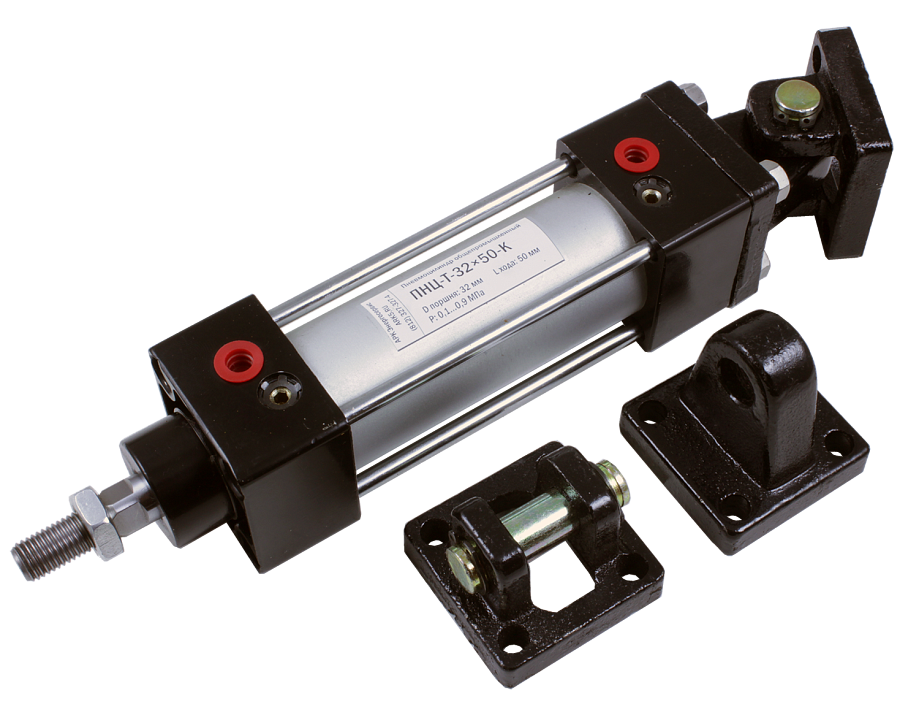

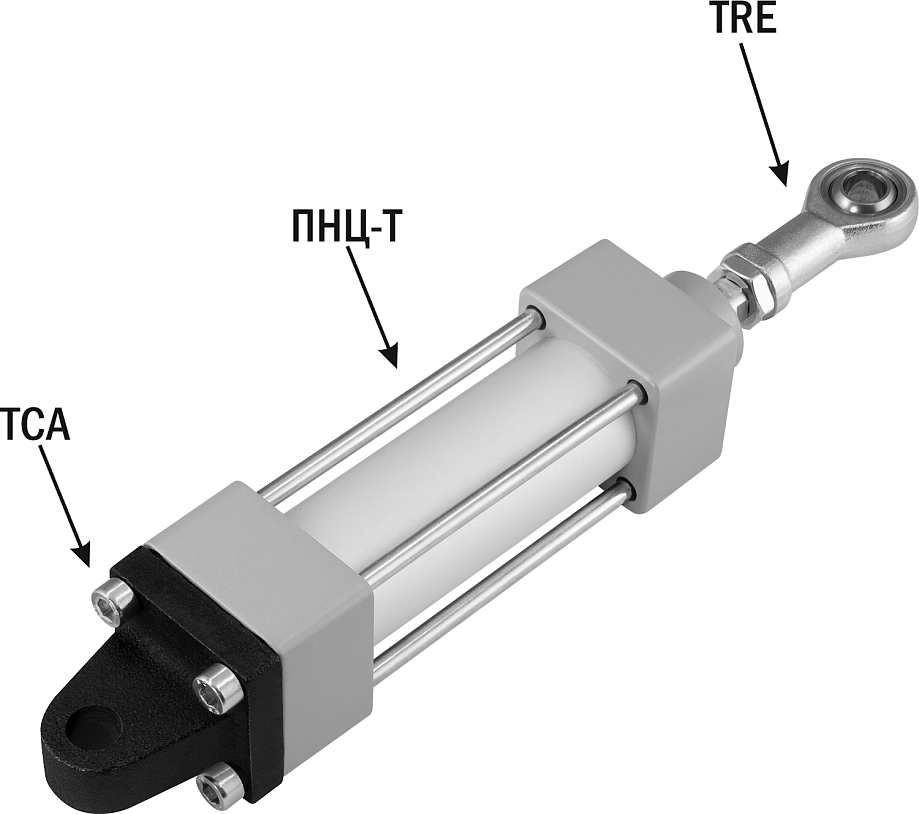

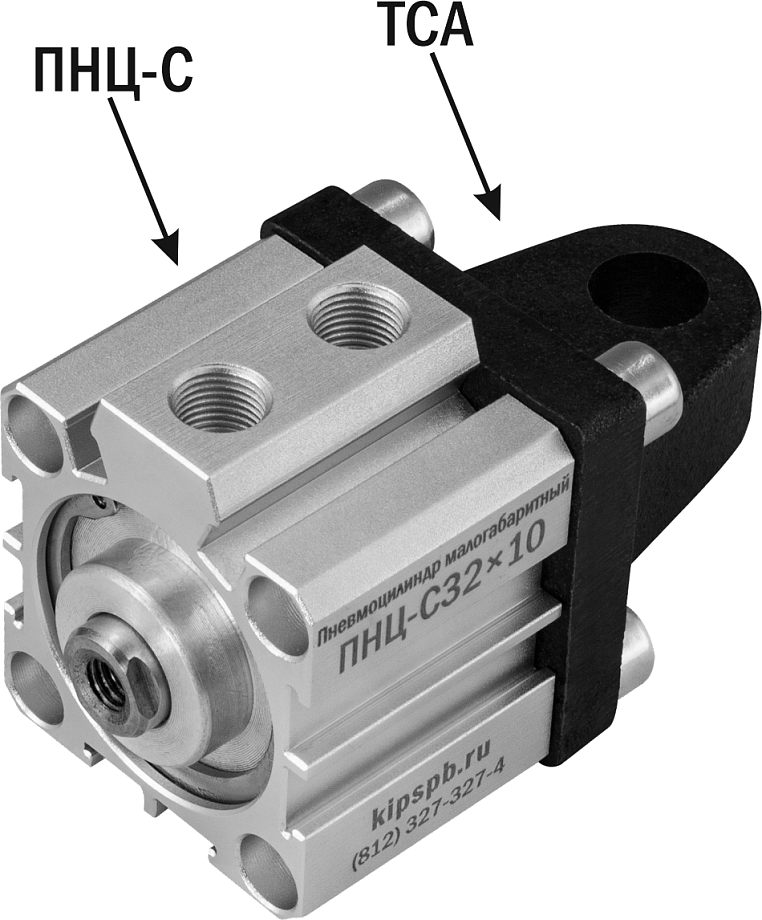

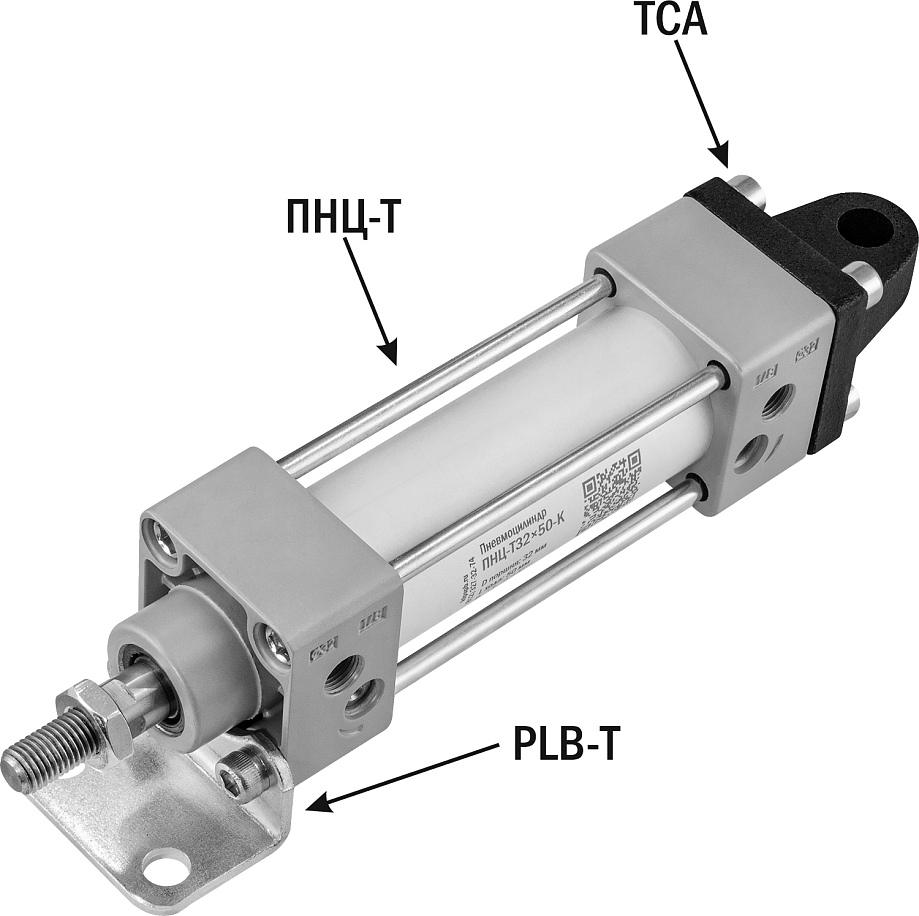

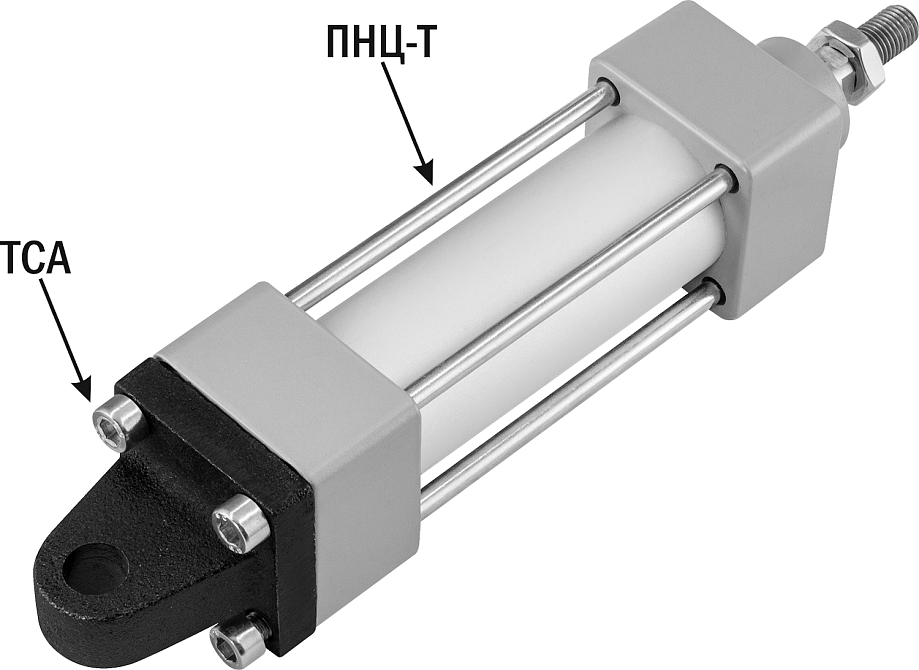

Для цилиндров ПНЦ-Т, ПНЦ-С, ПНЦ-Е, ПНЦ-3Е, ПНЦ-М, ПНЦ-П, ПНЦ-В, ПНЦ-К

В закладки

от 310 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Крепежный элемент TCA для установки и фиксации пневмоцилиндров на рабочей поверхности пневматической системы, присоединения к штоку цилиндра исполнительного механизма системы

Технические характеристики:

Параметр	Значение
Типоразмер	32 мм	40 мм	50 мм	63 мм	80 мм	100 мм	125 мм	160 мм	200 мм
Резьба	M10×1,25	M12×1,25	M16×1,25	M16×1,25	М20×1,5	М20×1,5	М27×2	М36×2	М36×2
Материал	Чугун с шаровидным графитом
Для цилиндра	ПНЦ-Т, ПНЦ-С, ПНЦ-Е, ПНЦ-3Е, ПНЦ-М, ПНЦ-П, ПНЦ-В, ПНЦ-К

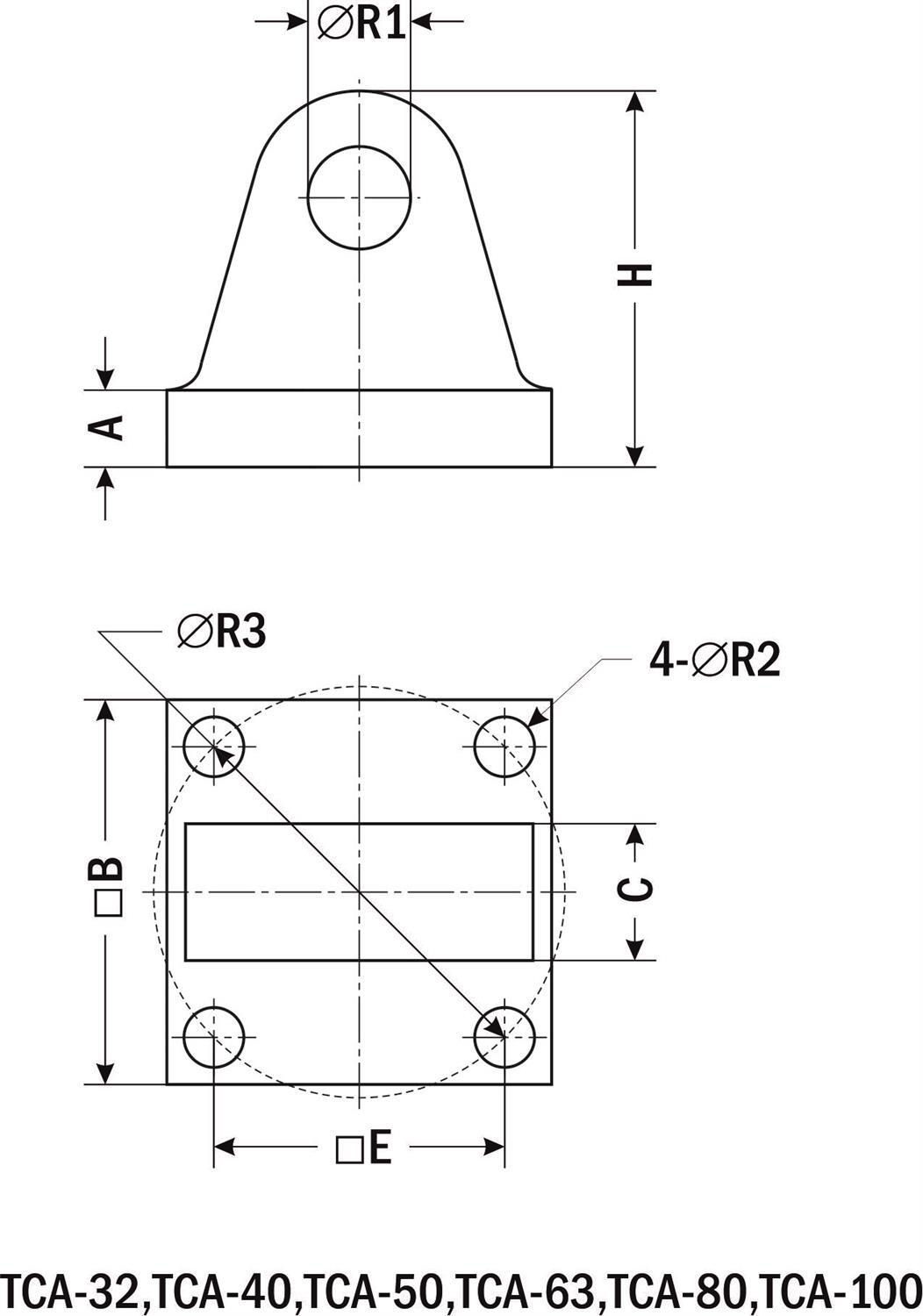

Габаритные размеры

Модель	Размеры, в мм											Вес, г
Модель	H	H1	A	∅R1	∅R2	∅R3	C	D	□E	□B	ВШГ	Вес, г
TCA-32	45	-	9	12	7	48	16	-	32	45	45×45×45	139
TCA-40	46	-	10	14	7	51	19	-	36	49.5	46×49,5×49,5	172
TCA-50	48	-	10	14	7	66	20	-	47	62	48×62×62	216
TCA-63	50	-	10	14	9	79	20	-	55	75	50×75×75	353
TCA-80	64	-	10	20	11	99	30	-	70	92	64×92×92	494
TCA-100	65	-	12	20	12	120	31	-	83	110	65×110×110	738
TCA-125	69	35	13	25	13	155	40	65	110	139	69×139×139	1302
TCA-160	81	42	18	30	17	197	52	87	140	180	81×180×180	3600
TCA-200	91	50	21	30	19	245	31	88	175	220	91×220×220	4846

Версия: 2023-08-02-ШАР

Артикул	Диаметр	Срок поставки	Стоимость
32 40 50 63 80 100 125 160 200

Артикул	Модель	Диаметр	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр	Срок поставки	Стоимость
K64909	TCA-32	32	Со склада	310 руб. – +
K64910	TCA-40	40	Со склада	431 руб. – +
K64911	TCA-50	50	Со склада	421 руб. – +
K64912	TCA-63	63	Со склада	502 руб. – +
K64913	TCA-80	80	Со склада	853 руб. – +
K64914	TCA-100	100	Со склада	1101 руб. – +
K64915	TCA-125	125	Со склада	2040 руб. – +
K64916	TCA-160	160	Со склада	4806 руб. – +
K64917	TCA-200	200	Со склада	7293 руб. – +
