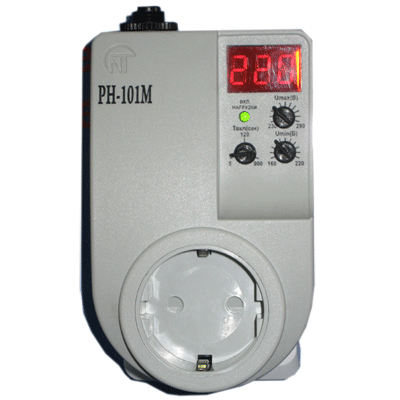

Реле напряжения РН-101М

Арт: G89616

Прибор для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью нагрузки до 3,5 кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети

Диапазон срабатывания по U_min: 160…210 В
Диапазон срабатывания по U_max: 230...280 В
Номинальное напряжение: 220 В
Реле: ~16 А, 250 В

-->

В закладки

2 464 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (1)

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной нагрузки с напряжением питания 220 В, 50 Гц, мощностью нагрузки до 3,5 кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети.
РН-101М индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено) и состояние автомата токовой защиты.
Технические характеристики:

Параметр	Значение
Номинальное напряжение	220 В
Частота сети	48...52 Гц
Диапазон регулирования: - срабатывания по U_min - срабатывания по U_max - время автоматического повторного включения	160...210 В 230...280 В 5...900 с
Фиксированное время срабатывания по U_max	1 с
Фиксированная задержка отключения по U_min	12 с
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по U_min	0,1 с
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по U_max	0,1 с
Максимальный коммутируемый ток (активной нагрузки)	≥ 16 А
Погрешность определения порога срабатывания по U	До 3 В
Напряжение, при котором сохраняется работоспособность	400 В
Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность	450 В
Гистерезис (коэффициент возврата по напряжению)	≥ 5 В
Диапазон рабочих температур	−25...+40°С
Температура хранения	−45...+70°С
Суммарный ток потребления от сети	До 15 мА
Коммутационный ресурс выходных контактов	Под нагрузкой 16 А не менее 100 тыс. раз Под нагрузкой 5 А не менее 1 млн. раз
Габаритные размеры	52×88×65 мм
Вес	≤ 0,150 кг
Климатическое исполнение	УХЛ 3.1

Версия: 2013-04-05-БАВ

21.12.2011 Александр Третьяк

Хорошая штука, вот только не очень точно измеряет напряжение в сети (расхождение с прибором в 5-10 В), и не совсем ясно условие срабатывание токовой защиты - из двух купленных устройств ни одно не отключилось при нагрузке в 6-7 КВт (включил через реле одновременно чайник, телевизор, пылесос, утюг и обогреватель на 2КВт). Хотя заявлена предельная нагрузка в 3.5 КВт (16А х 220Вт).

Дело в том, что это реле напряжения - ток оно не контролирует вообще. Предельная нагрузка в 3.5кВт указана исходя из того, что предельный ток, коммутируемый внутренним реле - 16А при ~220В. Просто при большей нагрузке это реле может перегреться и выйти из строя (перегореть, залипнуть и т.п.). Перегружать его не следует.
