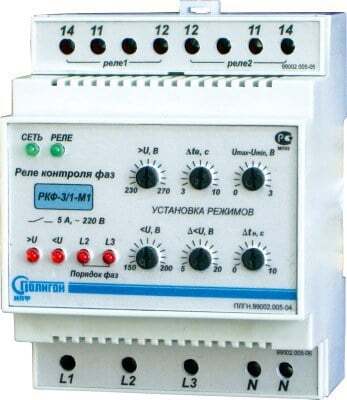

Реле контроля фаз РКФ-3/1-М1

Арт: G91874

Прибор для контроля напряжения трехфазной сети и защиты оборудования, чувствительного к аварии сети

Верхний порог отключения реле: 230…270 В
Нижний порог отключения реле: 150…200 В
Временная задержка отключения реле по верхнему порогу: 0…3 с
Временная задержка отключения реле по нижнему порогу: 0…10 с
Напряжение питания: ~380 В/220 В
Реле: ~7 A, 250 В
Питание реле от контролируемой сети
Монтаж: на DIN-рейку, стандарт 5S

В закладки

9 002 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Блок реле контроля фаз РКФ-3/1-М1 предназначен для контроля напряжения трехфазной сети и защиты оборудования, в состав которого входят трехфазные двигатели, трехфазные источники питания постоянного тока и другие нагрузки, чувствительные к изменениям трехфазного напряжения
Обеспечивает отключение трехфазных нагрузок в случае «обрыва» фазы, нарушениях чередования фаз, сильных колебаниях питающего напряжения по фазам, при аварии сети Особенности:

Настраиваемый гистерезис нижнего предела
Работа контакторами на нагрузках до 200 кВА без установки промежуточных реле

Технические характеристики:

Параметр	Значение
Верхний порог отключения реле «> U»	230…270 В
Нижний порог отключения реле «< U»	150…200 В
Перекос фаз U_max-U_min	10…100 В
Гистерезис нижнего порога «Δ < U»	5…20 В
Гистерезис верхнего порога	3 В
Временная задержка отключения реле по верхнему порогу «Δt_в (c)»	0…3 с
Временная задержка отключения реле по нижнему порогу «Δt_н (c)»	0…10 с
Реле	~7 A, 250 В
Напряжение питания	~380 В/220 В, 50 Гц
Монтаж	На DIN-рейку, стандарт 5S
Габаритные размеры	71×90×65 мм
Вес	0,25 кг

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.02 Мб
