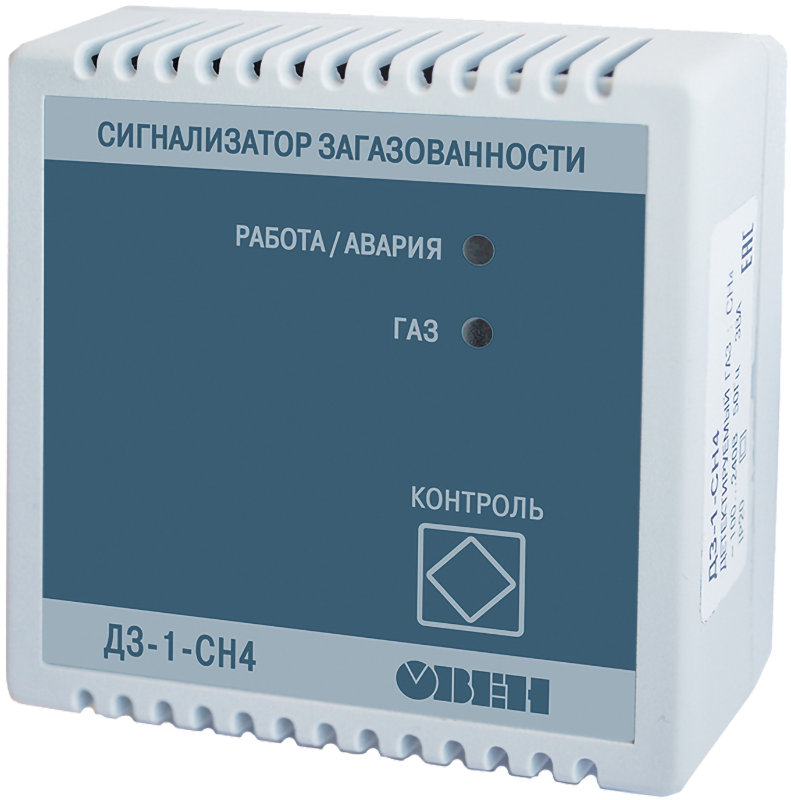

Датчик (сигнализатор) метана (горючих газов) ОВЕН ДЗ-1-СН4

Детектор превышения уровня (концентрации) горючих (топливных) газов предназначен для автоматического непрерывного контроля содержания природного газа (концентрации метана – СН4 по ГОСТ 5542) и сигнализации о превышении установленного порогового значения довзрывоопасной концентрации природного газа (НКПР) в воздушной среде производственных помещений, технических и административных сооружений.
Сигнализатор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скоплений горючего газа с конвекционным способом контроля среды. Контроль концентрации СН4 в воздухе прибор осуществляет при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в воздухе.
Газовый детектор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².
В газосигнализаторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Особенности:

• Высокая чувствительность и селективность к СН₄
• Встроенная самодиагностика для проверки работоспособности
• Выходное перекидное э/м реле для управления различным внешним оборудованием

Технические характеристики:

Параметр	Значение
Контролируемый газ	СН4 (метан)
Метод отбора пробы	диффузионный
Количество чувствительных элементов	1
Тип чувствительных элементов	полупроводниковый
Диапазон обнаружения	330…6 670 мг/м3
Предел допускаемой абсолютной погрешности	±2 % НКПР (±580 мг/м3)
Время готовности к работе после включения питания	≤ 10 с
Время реакции (инерционность)	≤ 3 с
Период обновления результатов	1 с
Порог срабатывания сигнализации	10% НКПР (2 900 мг/м3)
Уровень громкости звуковой сигнализации на расстоянии 1 м	≥ 70 дБ
Реле	~5 А, 250 В
Коммутируемая мощность	500 ВА
Питание	~100…250 В, 50±1 Гц
Мощность потребления	2 ВА
Защита	IP20
Габаритные размеры	84×84×36 мм
Вес	0,1 кг

* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1)
Версия: 2020-11-05-ШАР
