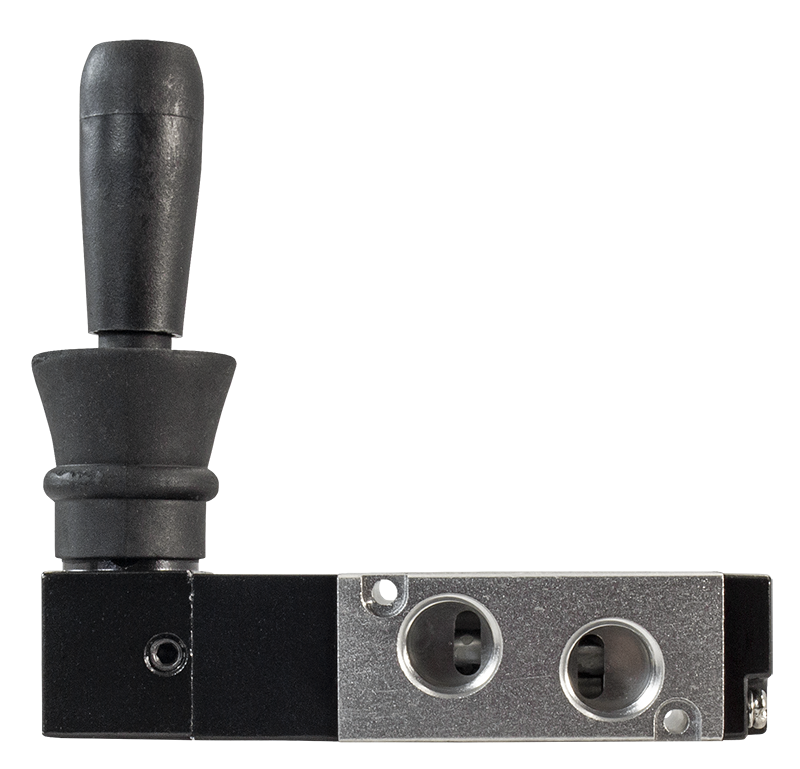

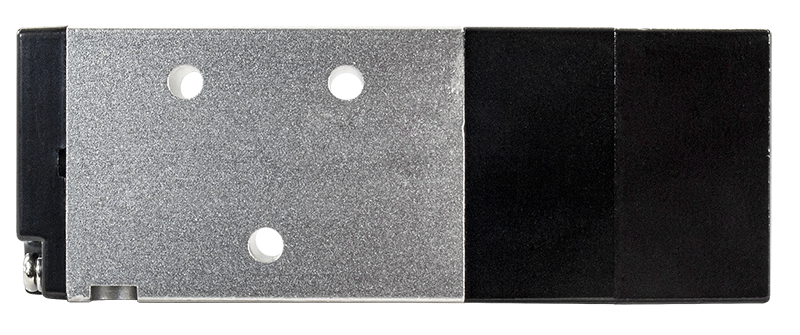

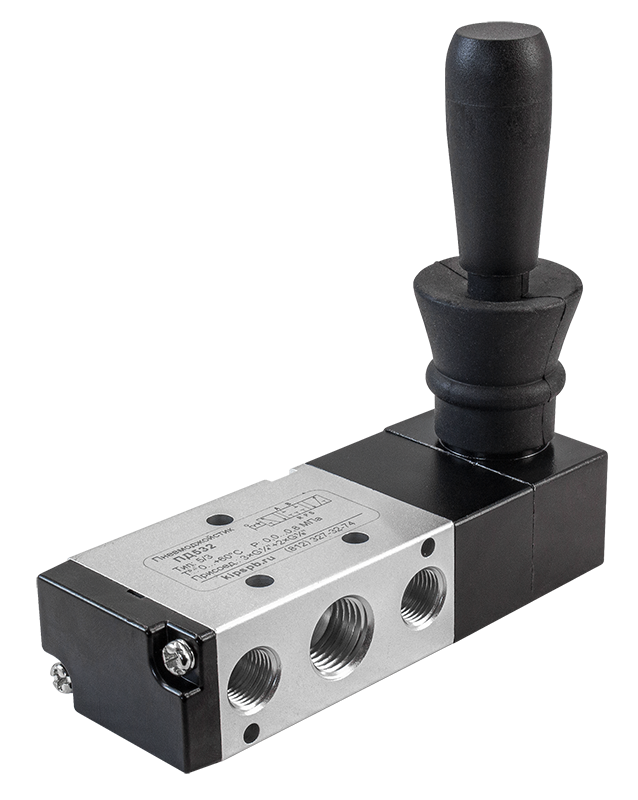

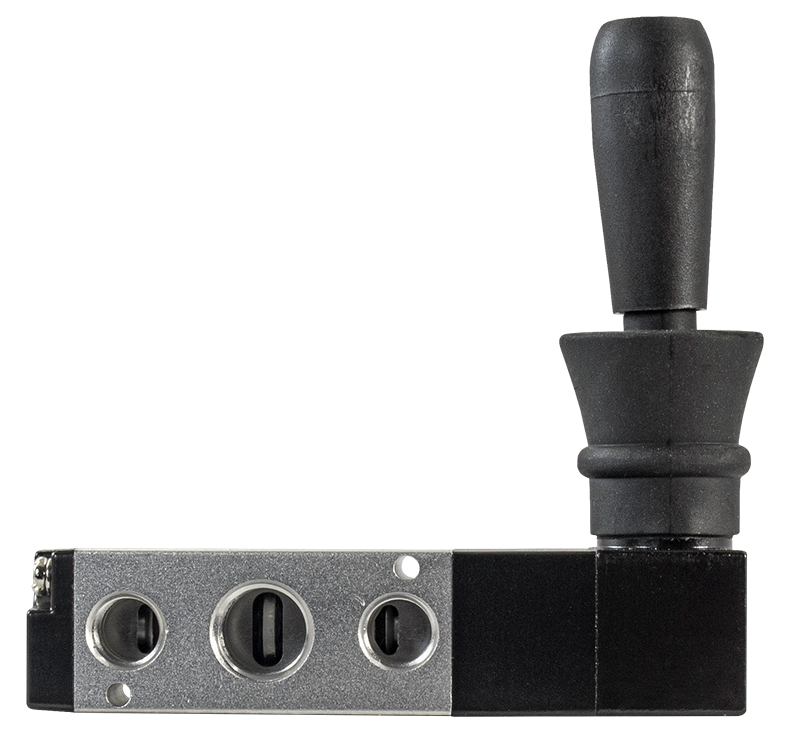

Пневмоджойстик (Пневмопереключатель механический) ПД532

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/3 (5-линейный, 3-позиционный)
Присоединение: G¼" (рабочие порты), G⅛" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией или с самовозвратом
Количество положений: 2+N

В закладки

2 877 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Пневмоджойстик (пневмопереключатель механический) ПД532 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмоджойстики относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	5/3 (5-линейный, 3-позиционный)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼"
Присоединение портов выхлопа	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией или с самовозвратом
Габаритные размеры	95×100×35 мм
Вес	188 г

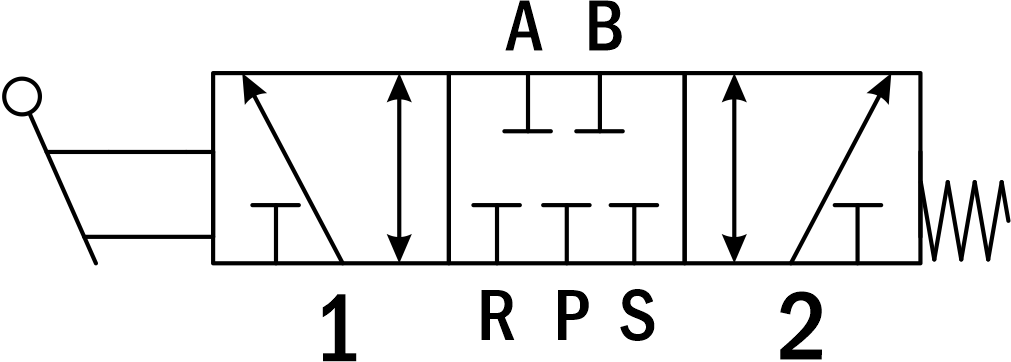

Пневматическая схема

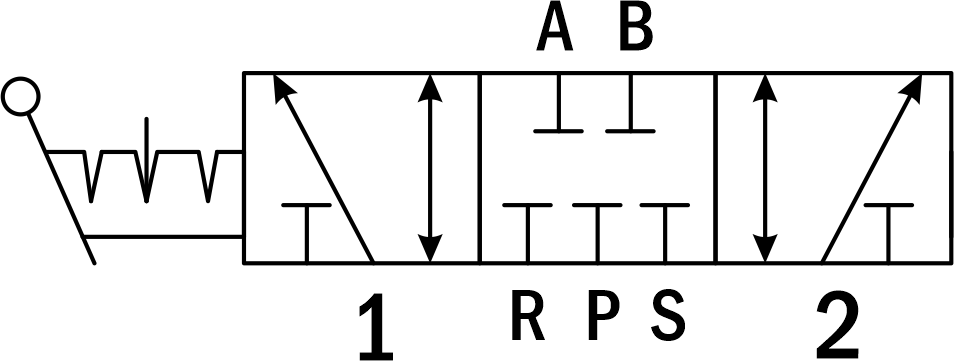

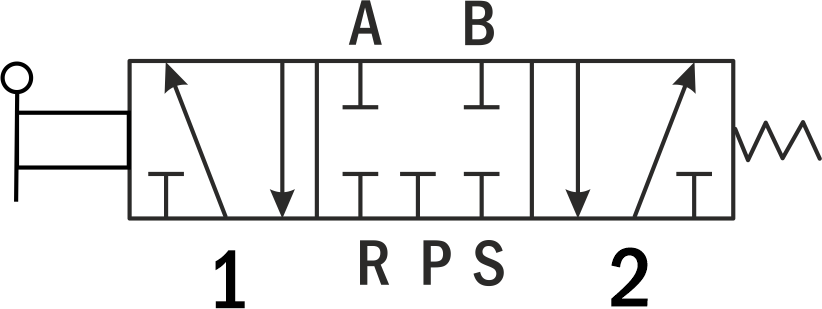

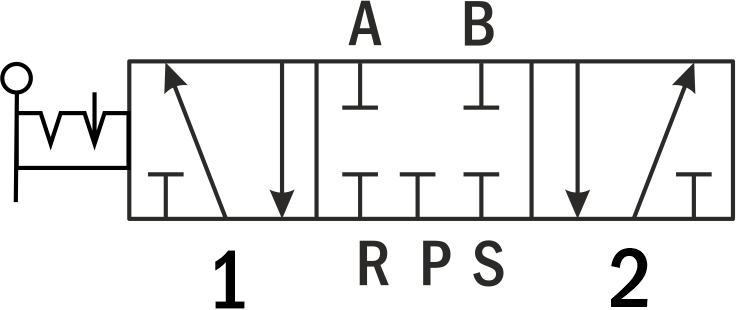

ПД532Ф С фиксацией		ПД532 С самовозвратом
Расшифровка обозначений: P – порт питания; А – рабочий порт; B – рабочий порт; R – порт выхлопа; S – порт выхлопа.

Описание работы

Для управления пневмоцилиндрами двустороннего действия используется пневмоджойстик ПД532, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневмоджойстик обозначается как 5/3 (5-линейный, 3-позиционный). Это означает, что он имеет 5 каналов ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 выхлопа (для выброса воздуха при обратном ходе рабочего органа) и 3 возможных положения золотника.

В нейтральном положении все порты закрыты. При переводе рукоятки в положение 1 воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При переводе рукоятки в положение 2 порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.

Модель ПД532 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

Модели ПД532Ф – с фиксацией, т.е. возврат в исходное положение производится вручную.

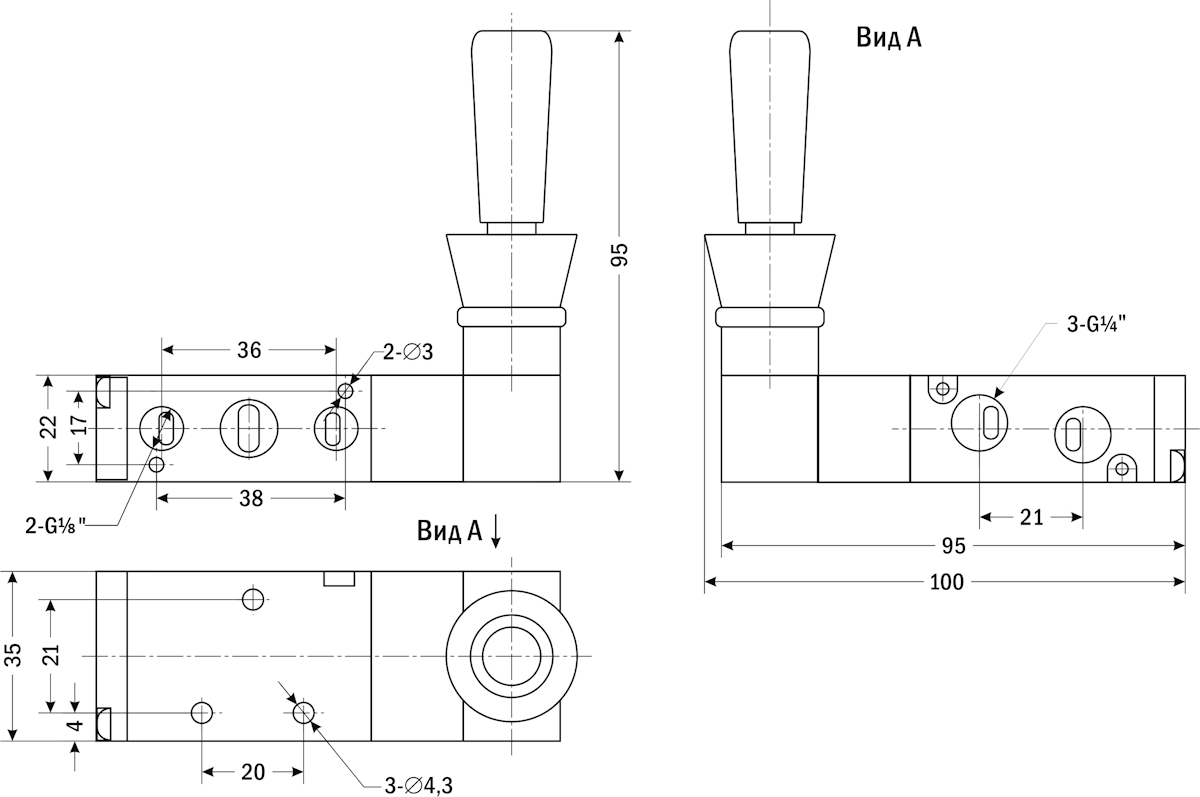

Габаритные размеры
