Пневморычаг (Пневмопереключатель механический) РП432.Т

Арт: K63525

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

В закладки

2 486 руб. Наличие: Под заказ к 2025.03.21

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневморычаг (пневмопереключатель механический) РП432.Т предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	4/3 (4-линейные, 3-позиционные)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C

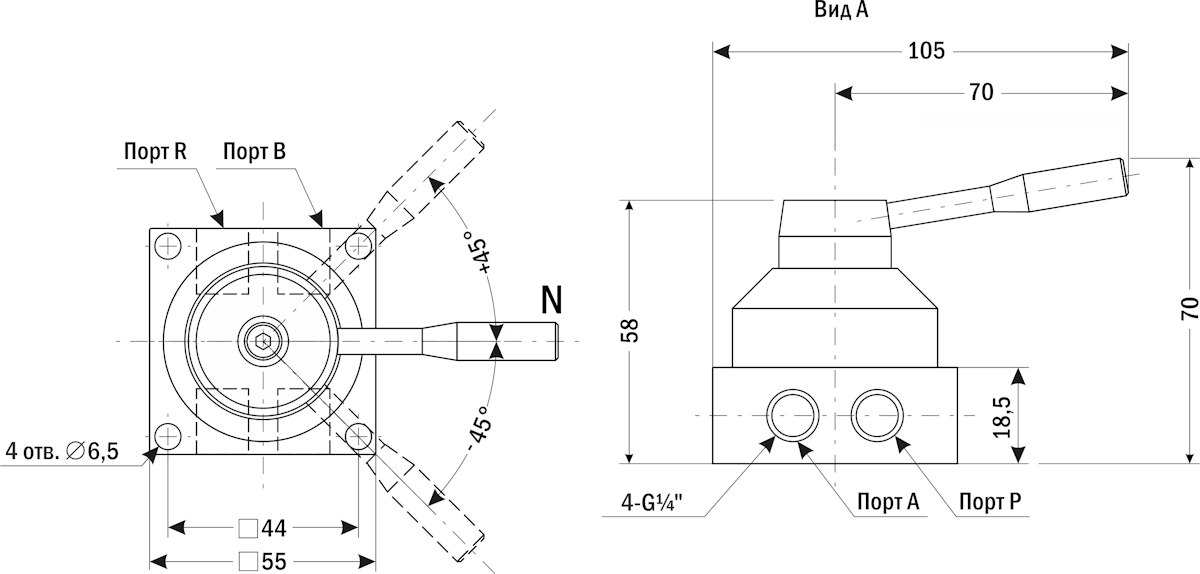

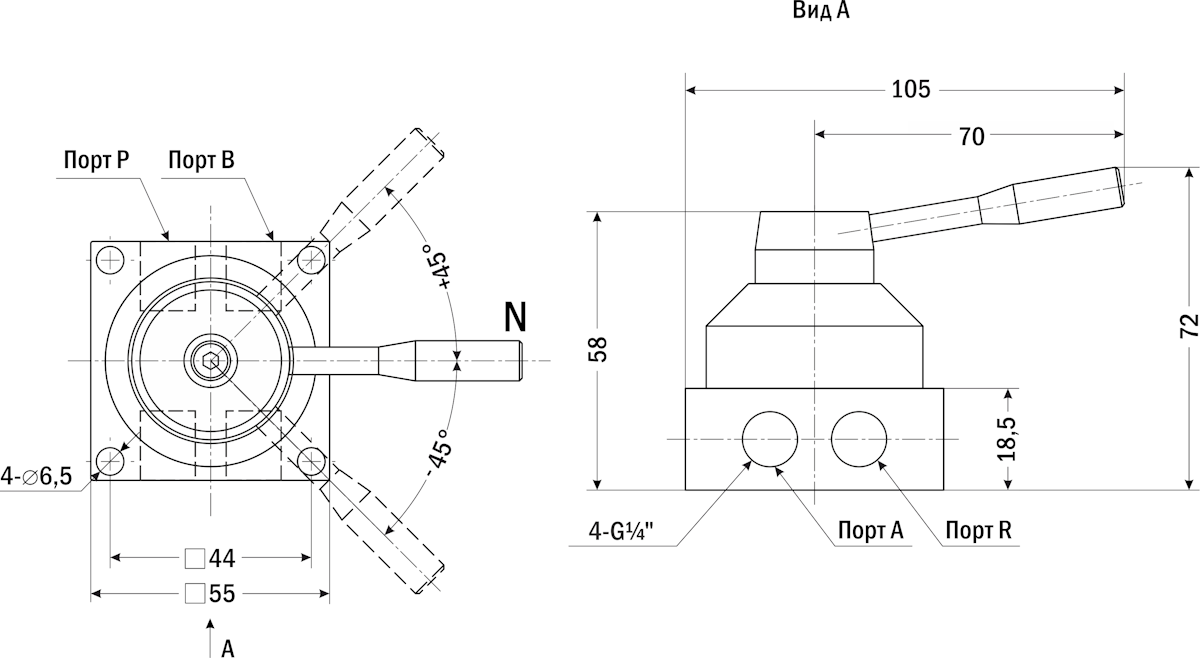

Габаритные размеры	68×105×55 мм

Пневматическая схема	Расшифровка обозначений
	P - порт питания; R - рабочий порт; B - рабочий порт; A - порт выхлопа.

Описание прибора:Пневморычаг РП432.Т предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаг РП432.Т может находиться в трех положениях: нейтральном (0), верхнем (+45°) и нижнем (-45°).
В положении 0 все порты (A, B, P, R) перекрыты. В положении +45° порт питания Р соединяется с рабочим портом B, а рабочий порт R соединяется с портом выхлопа A. В положении -45° порт питания Р соединяется с рабочим портом A, а рабочий порт B соединяется с портом выхлопа R.
