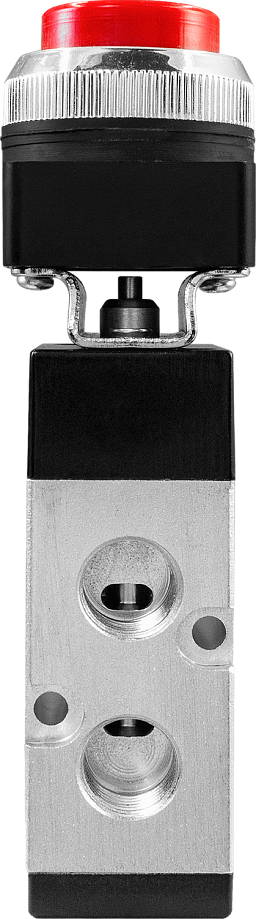

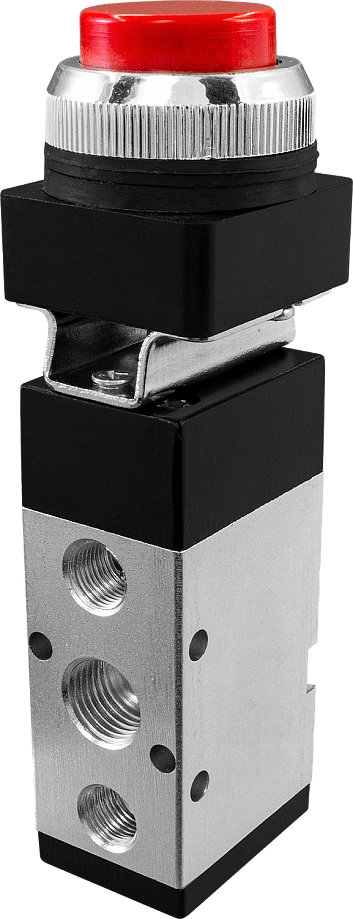

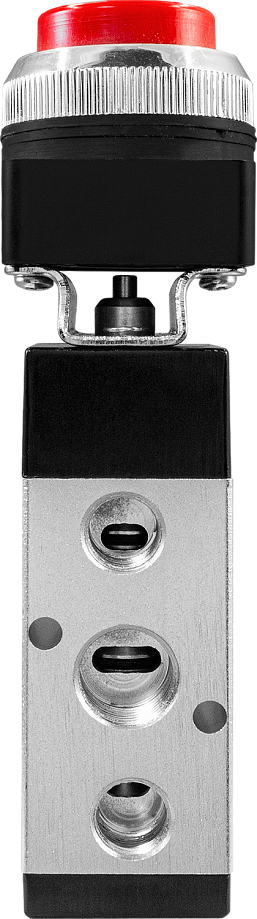

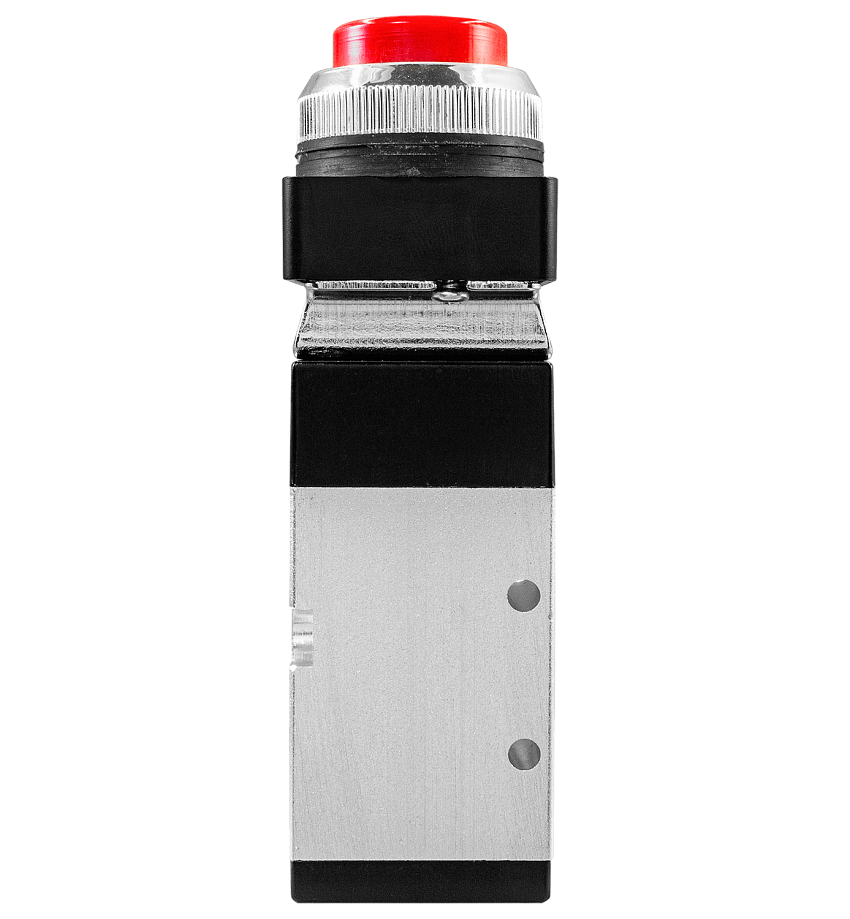

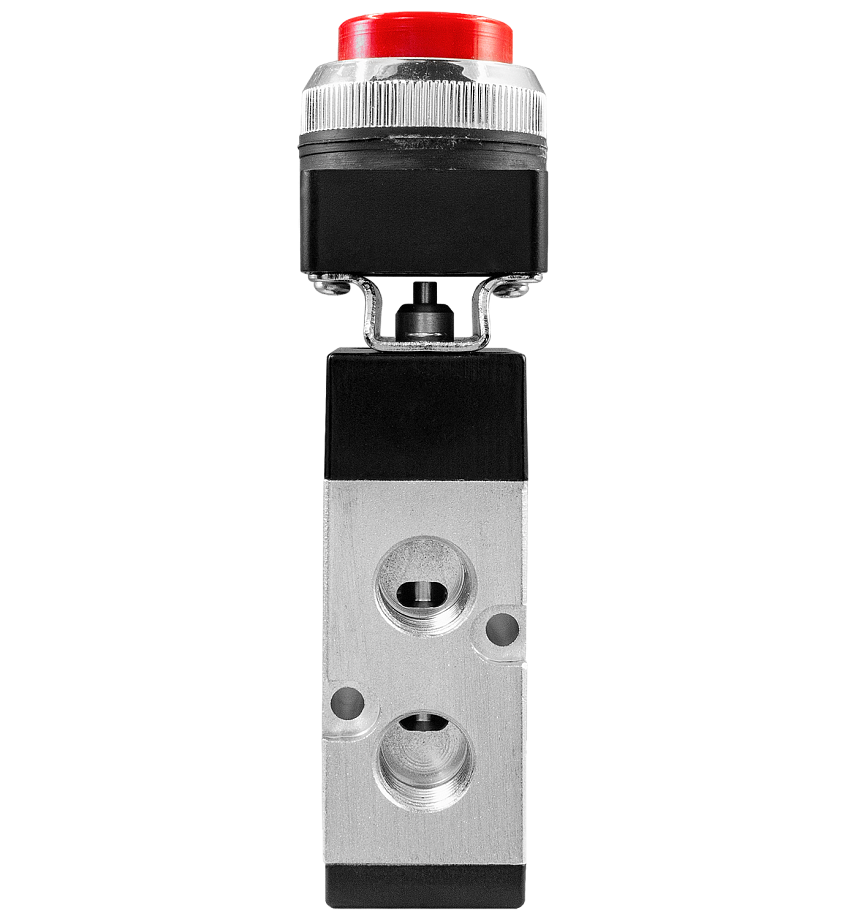

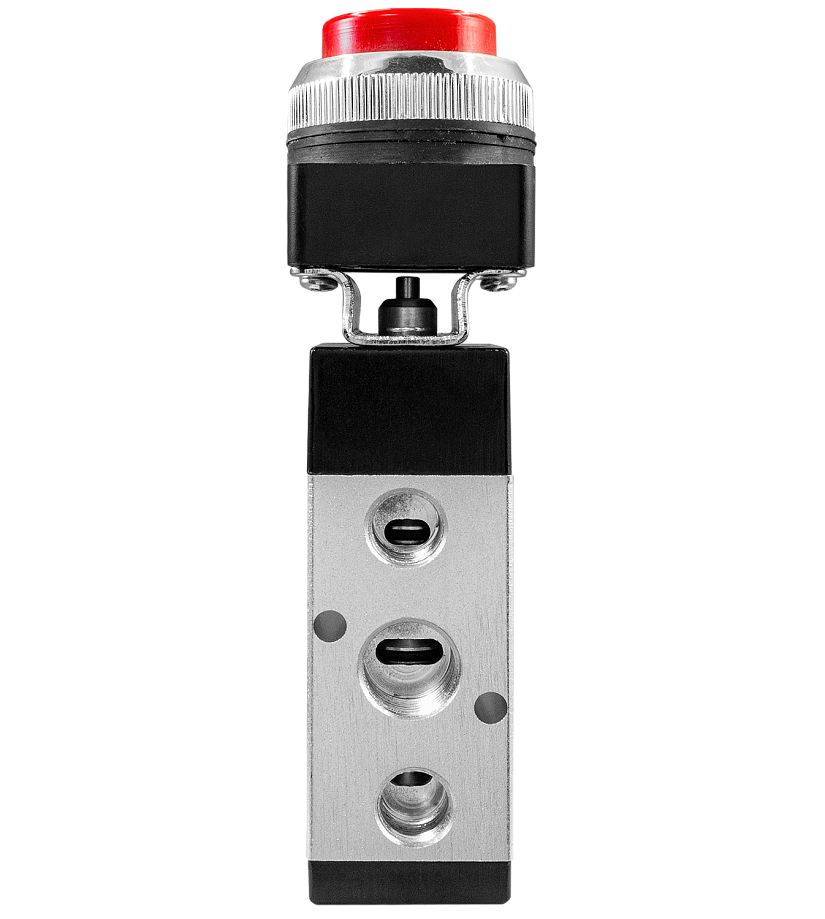

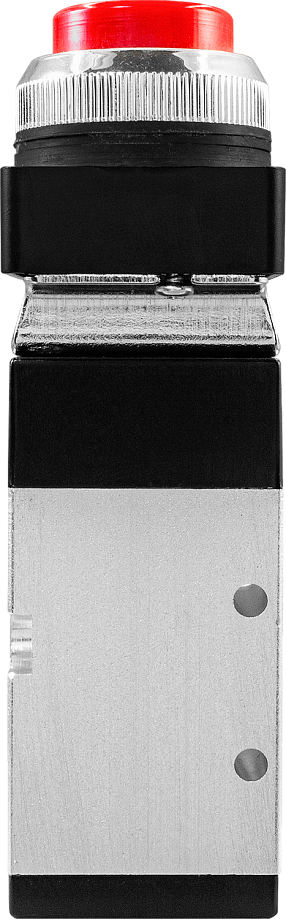

Пневмокнопка ПР522-К4 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
Параметр | Значение |
Тип распределителя
| 5/2 (5-линейный, 2-позиционный) |
Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
Присоединение рабочих портов | G¼"
|
Присоединение портов выхлопа | G⅛" |
Рабочее давление | 0…0,8 МПа |
Рабочая температура | 0…+60°C |
Исполнение | С самовозвратом |

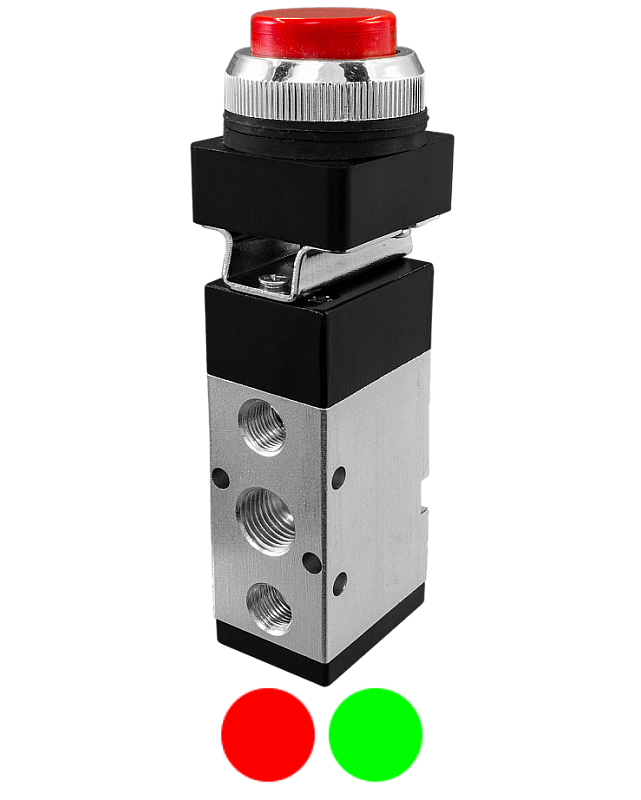

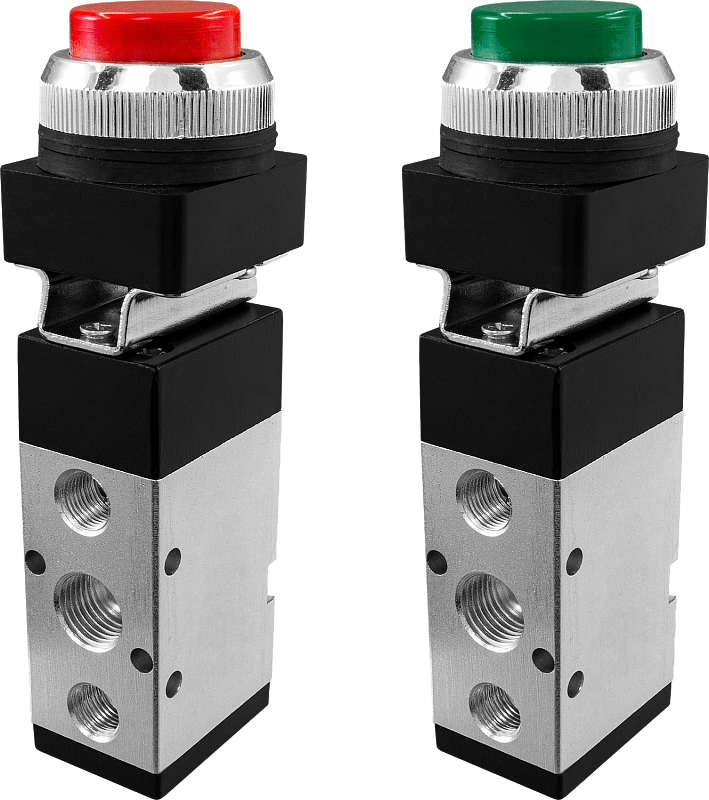

Цвет
| Красный или зеленый |
Габаритные размеры | 36×34×121 мм
|
Вес | 196 г |

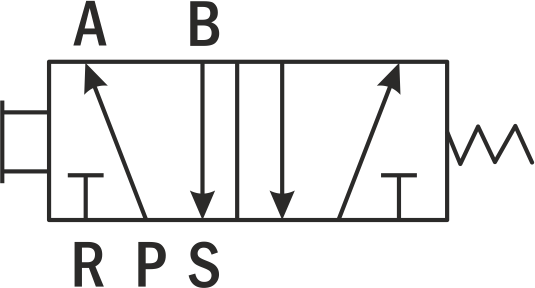

Пневматическая схема
|
Расшифровка обозначений:
Р – порт питания;
А – рабочий порт; В – рабочий порт;
R – порт выхлопа; S – порт выхлопа.
|
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии нажима золотник под действием пружины возвращается в исходное положение.

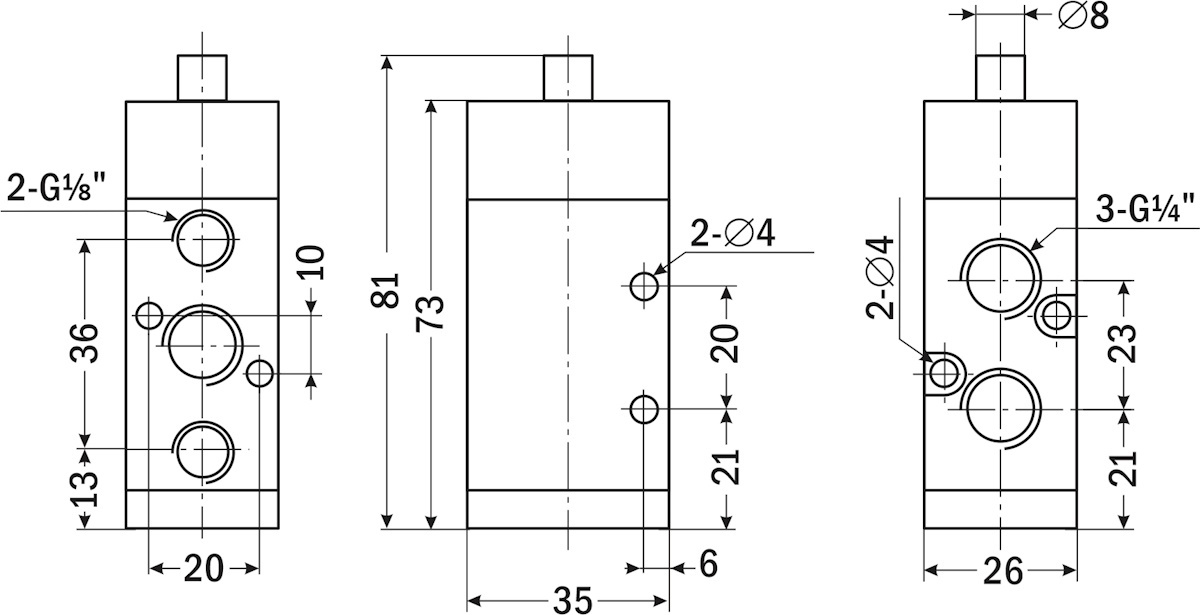

Габаритные размеры |
|
|
