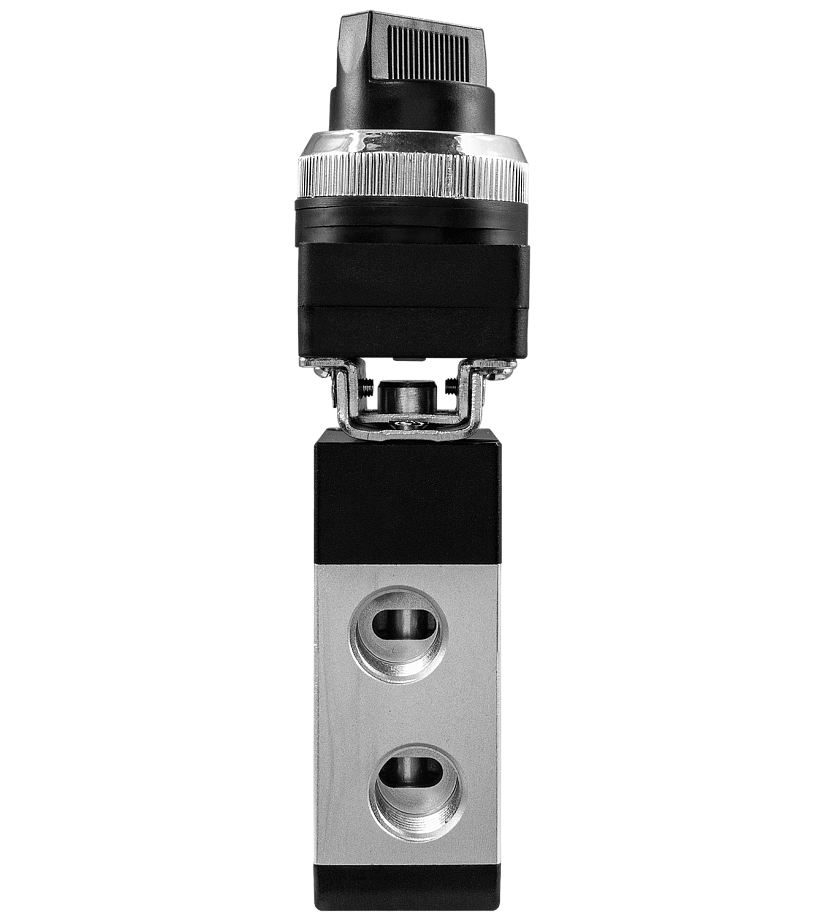

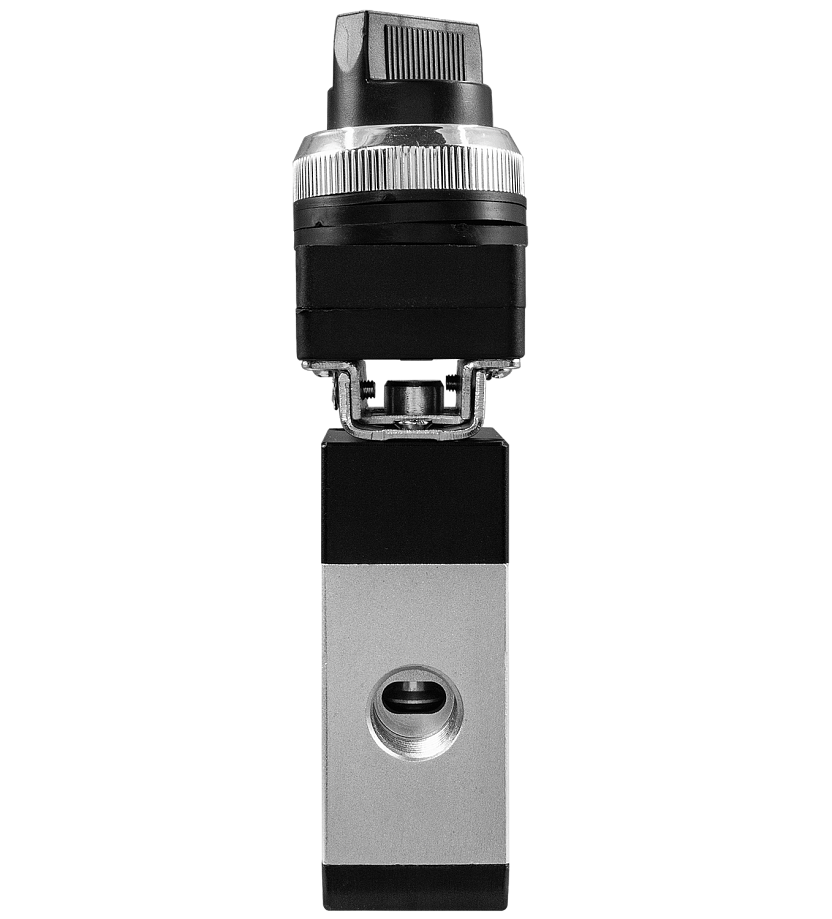

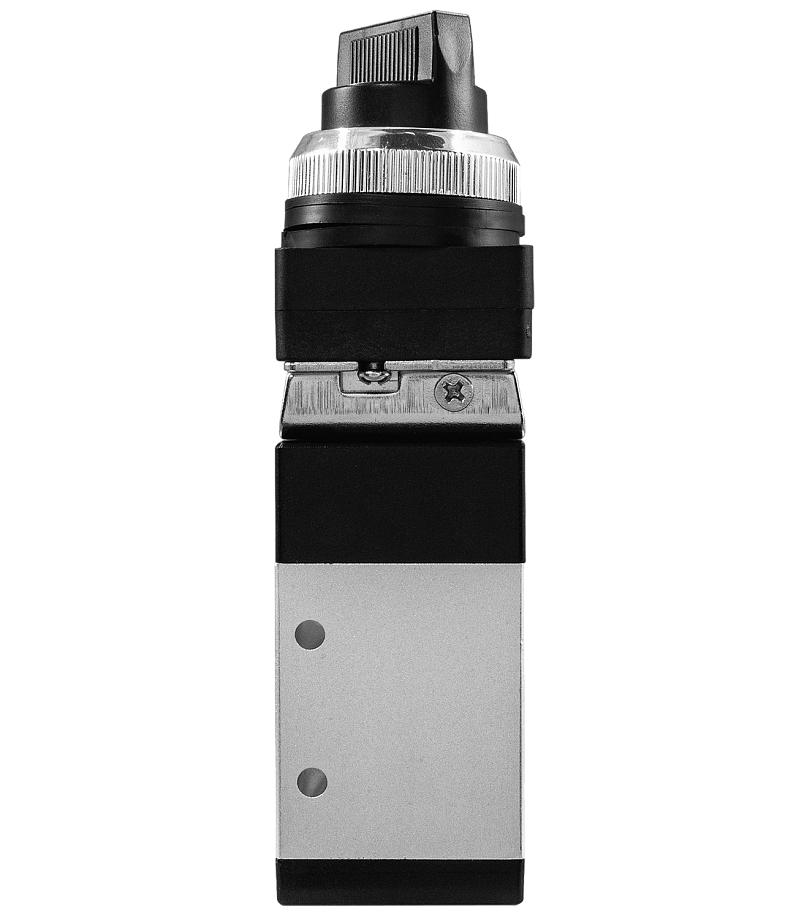

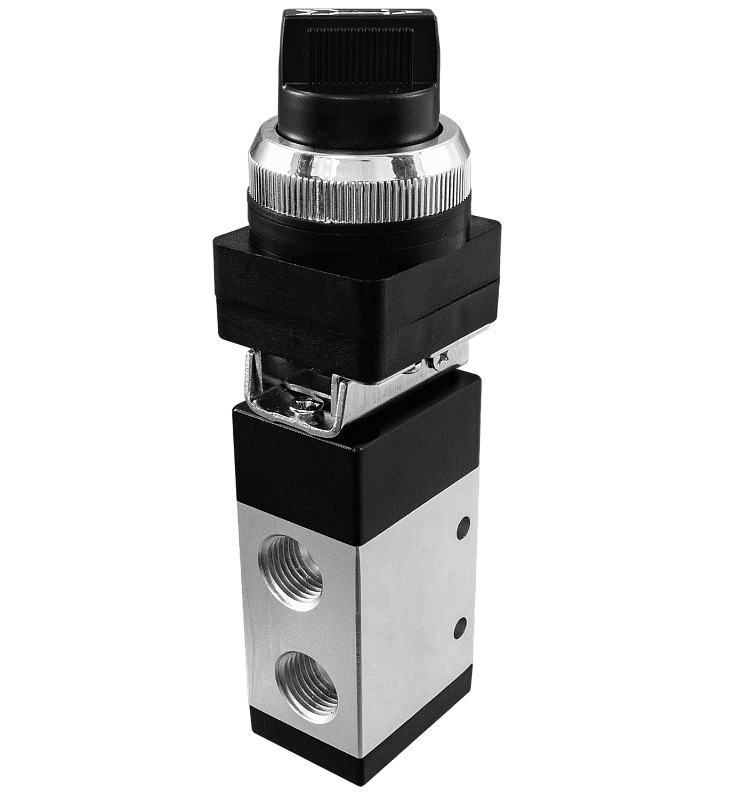

Пневмопереключатель ПР322-К1

Арт: A30155

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 3/2 (3-линейный, 2-позиционный), нормально закрытый
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией

Является аналогом:

Производитель	Airtac	EMC	SMC
Модель/серия	M3	M	VM230

В закладки

1 783 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Пневмопереключатель ПР322-К1 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмопереключатели относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Технические характеристики:

Параметр	Значение
Тип распределителя	3/2 (3-линейный, 2-позиционный), нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение	G¼"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией
Габаритные размеры	36×34×128 мм
Вес	190 г

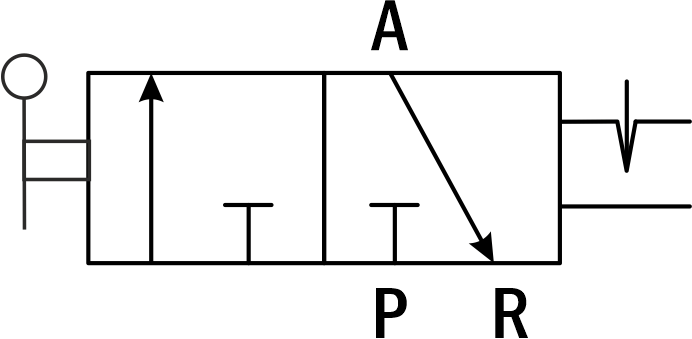

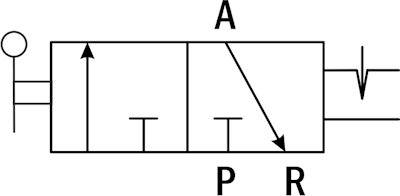

Пневматическая схема
Расшифровка обозначений: Р – порт питания; А – рабочий порт; R – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмопереключатели ПР322-К1, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмопереключатели обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При повороте рукоятки порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При возврате рукоятки в начальное положение золотник также возвращается в исходное положение.
