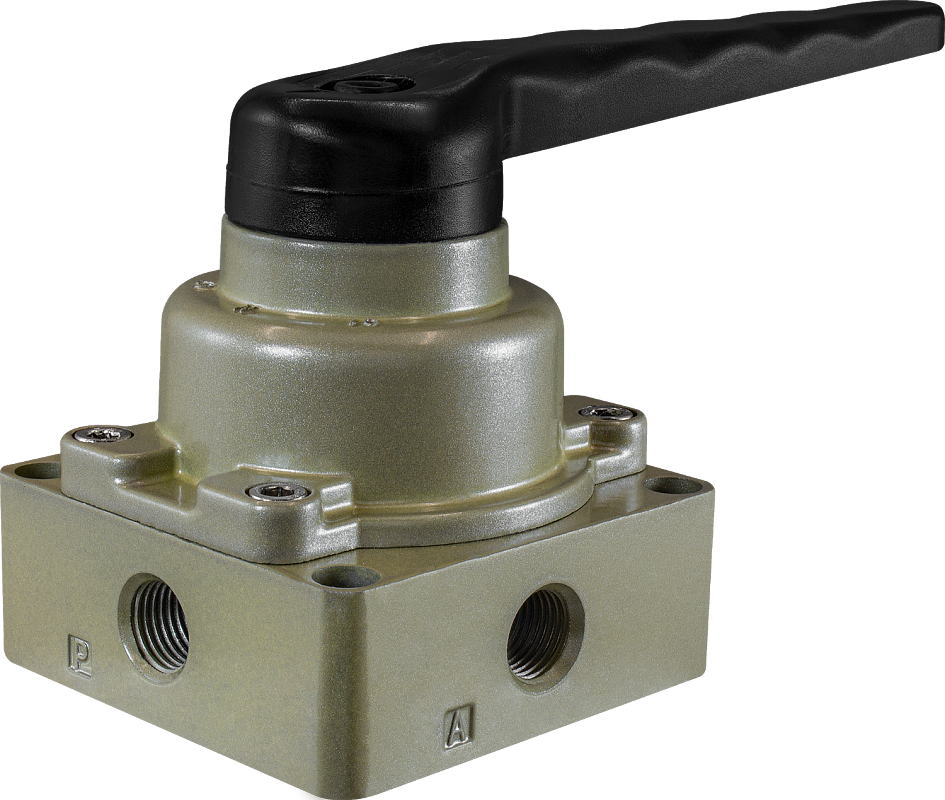

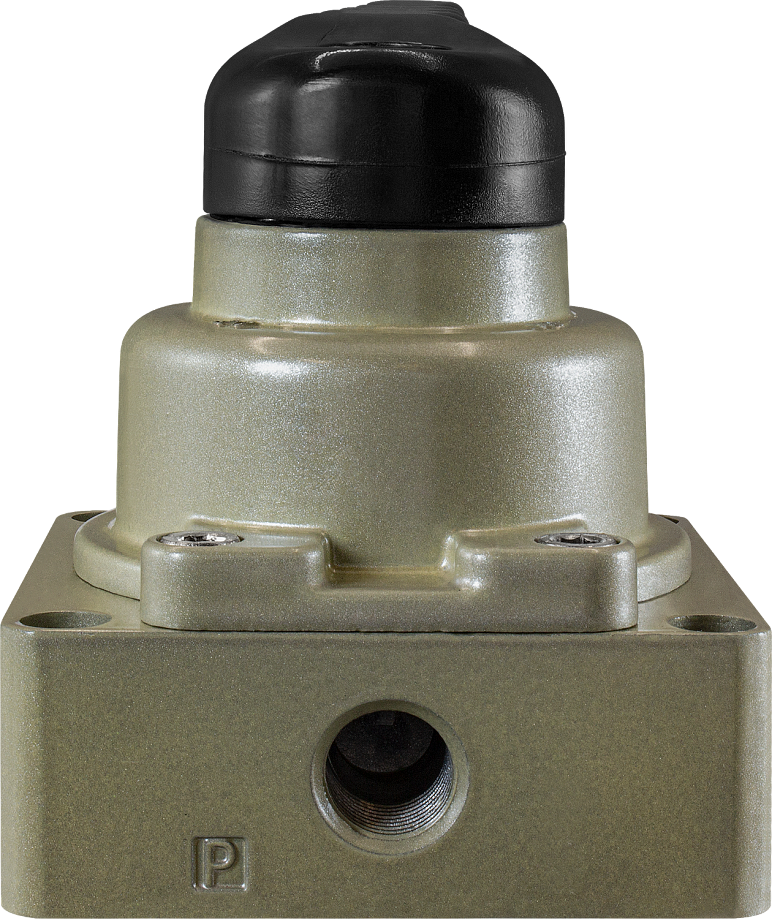

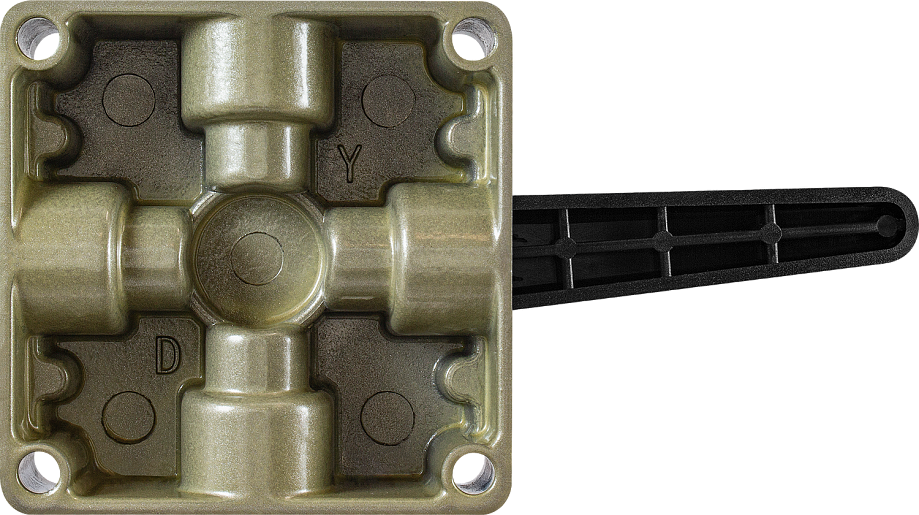

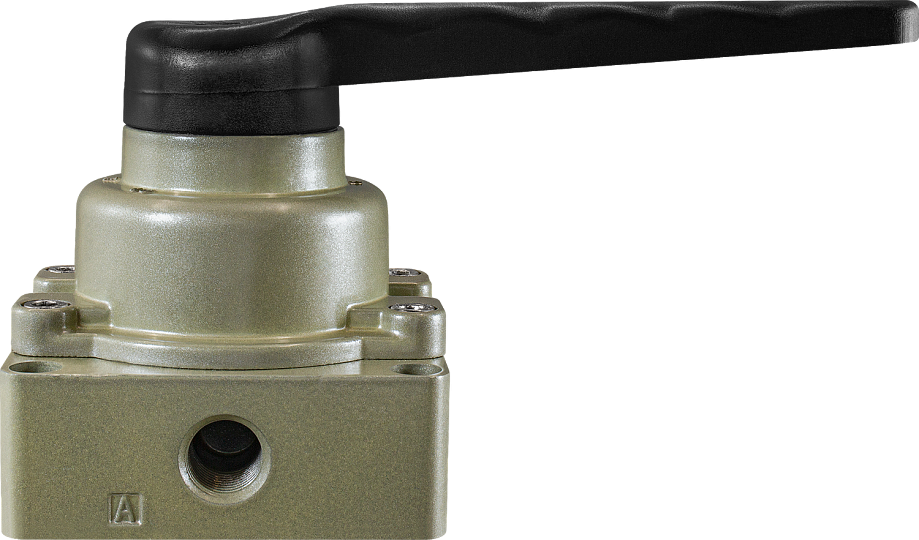

Пневморычаг (пневмопереключатель механический) РП432 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.Технические характеристики:
Параметр | Значение |
Тип распределителя
| 4/3 (4-линейные, 3-позиционные) |
Рабочая среда | Воздух (тонкость очистки 25 мкм) |
Присоединение | G¼"
| G⅜" |
Рабочее давление | 0…0,8 МПа |
Рабочая температура | 0…+60°C |
Габаритные размеры | 90×120×61 мм | 82×160×74 мм |

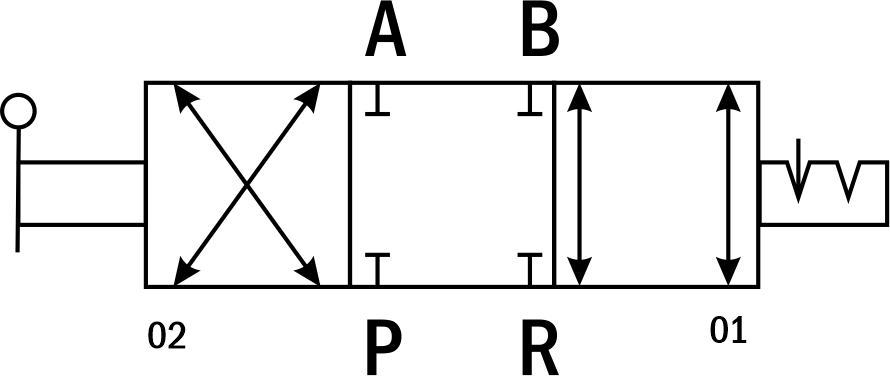

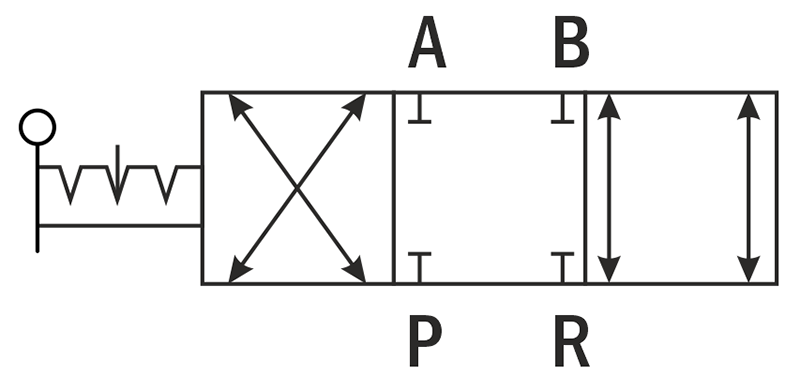

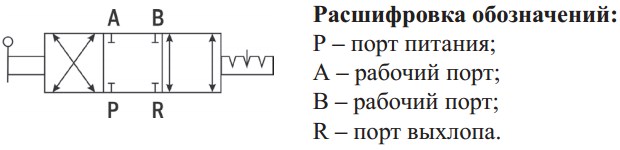

Пневматическая схема
| Расшифровка обозначений |
| Р - порт питания;
А - рабочий порт;
В - рабочий порт;
R - порт выхлопа. |
Описание прибора:Пневморычаг РП432 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

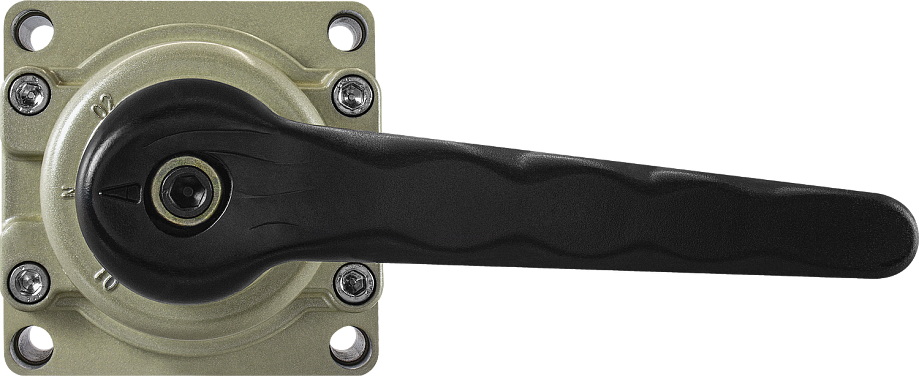

Пневморычаг РП432 может находиться в трех положениях: N, 01 и 02.
В положении N все порты (A, B, P, R) перекрыты. В положении 01 порт питания Р соединяется с рабочим портом А, а рабочий порт В соединяется с портом выхлопа R. В положении 02 порт питания Р соединяется с рабочим портом В, а рабочий порт А соединяется с портом выхлопа R.

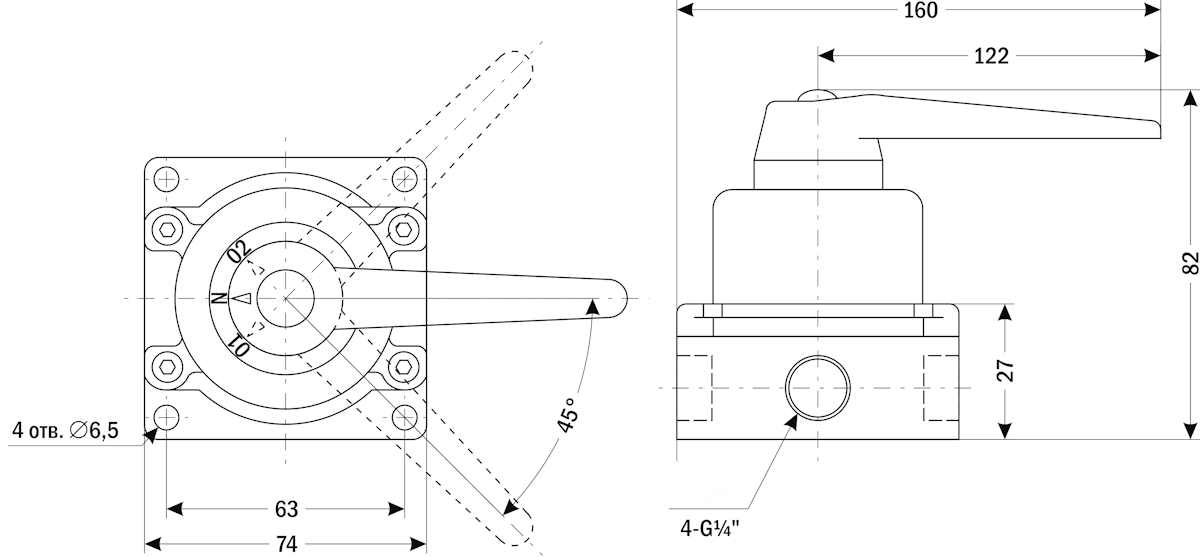

Габаритные размеры |
|

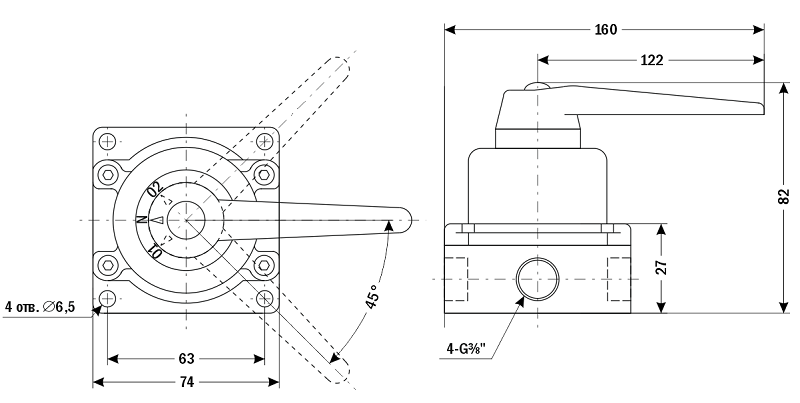

Присоединение G⅜" |
|

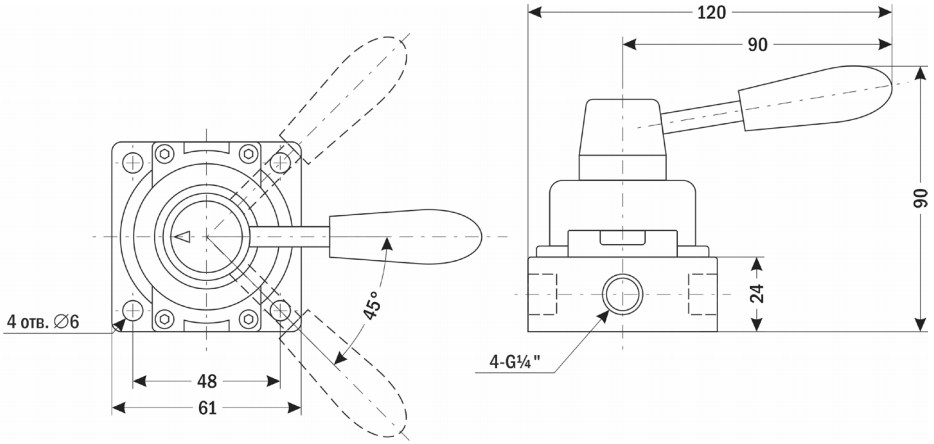

Присоединение G¼"
|
Версия: 2022-12-22-ЛВС
