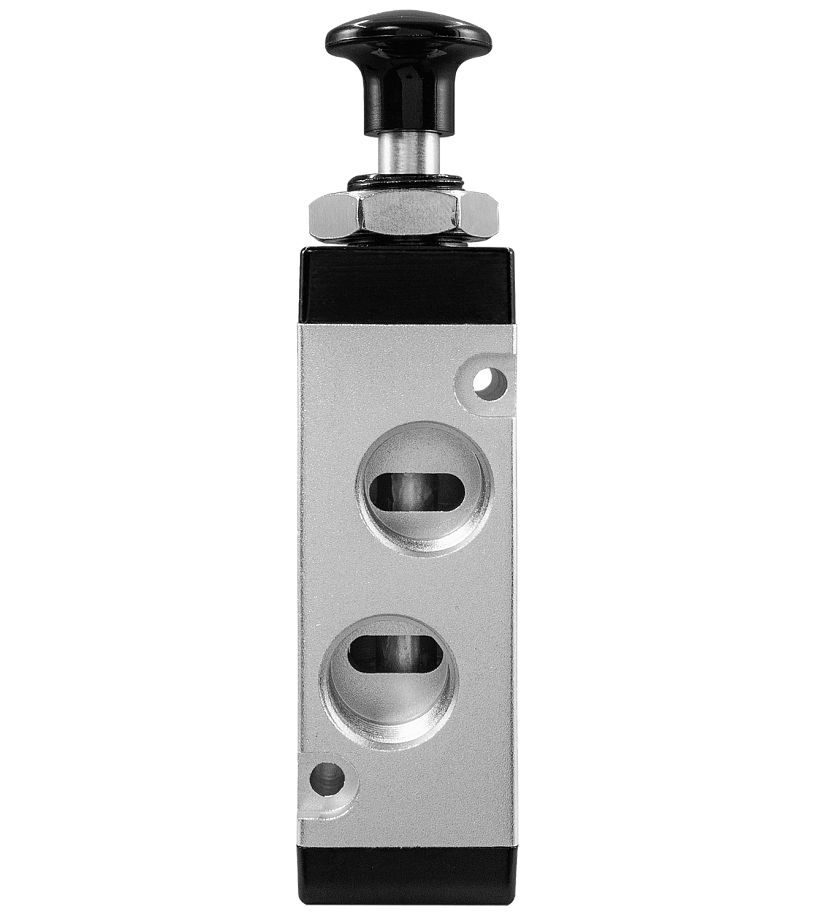

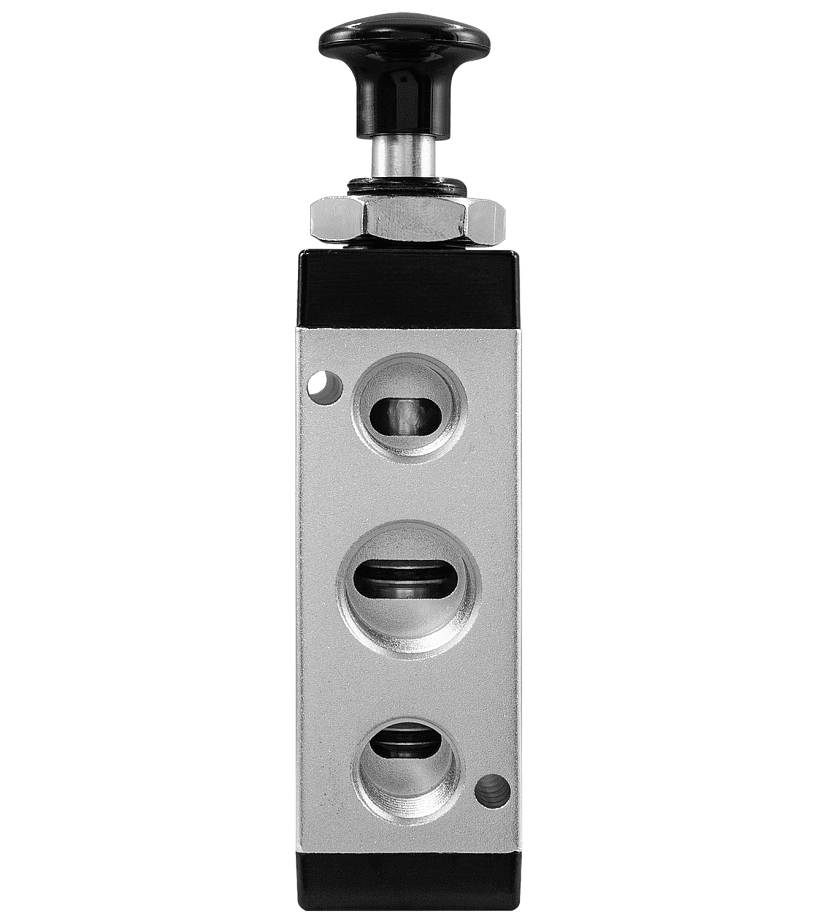

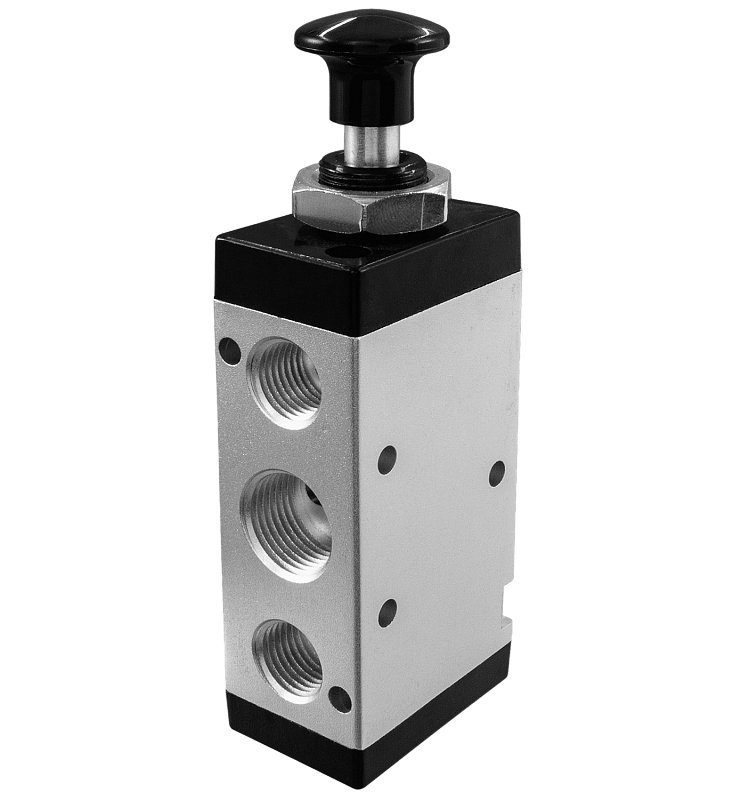

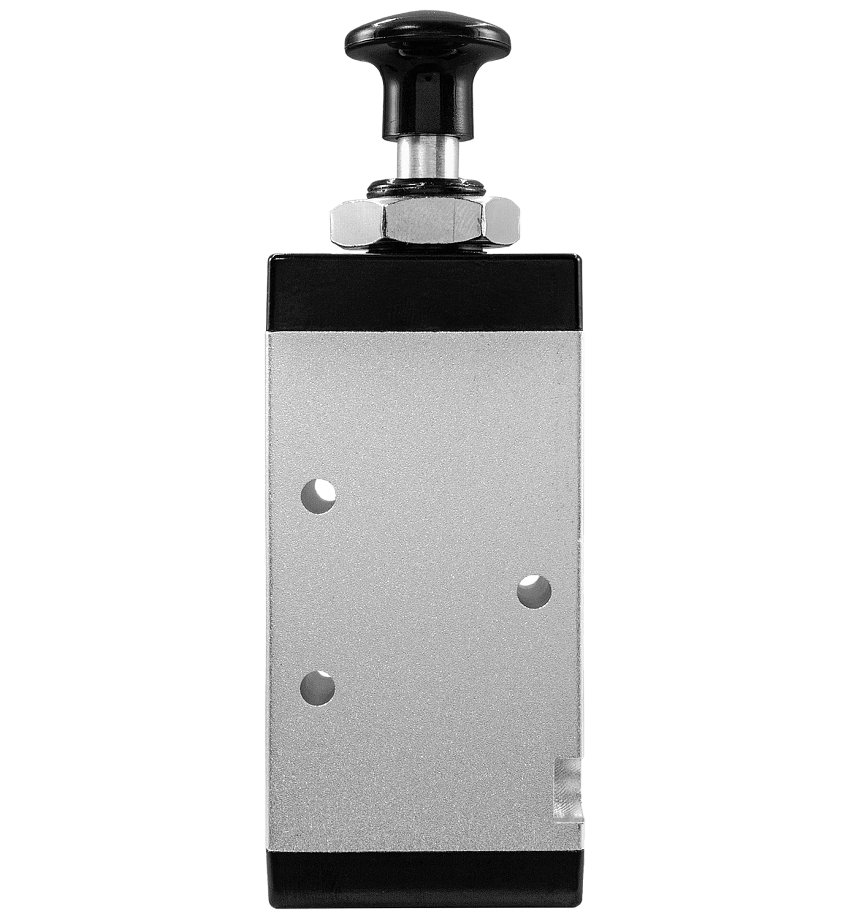

Пневмокнопка грибовидная ПР522-К7

Прибор для распределения воздушных потоков, управления исполнительными устройствами пневмосистем

Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼", G⅜", G½" (рабочие порты), G⅛", G¼", G½" (порты выхлопа)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C
С фиксацией
Цвет: черный

Является аналогом:

Производитель	Airtac	Camozzi	EMC
Модель/серия	4L	Серия 3	L

В закладки

от 1 347 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Пневмокнопка грибовидная (кнопка-грибок) ПР522-К7 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями

Технические характеристики:

Параметр	Значение
Тип распределителя	5/2 (5-линейный, 2-позиционный)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение рабочих портов	G¼", G⅜", G½"
Присоединение портов выхлопа	G⅛", G¼", G½"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией
Цвет	Черный
Габаритные размеры	35×26×102 мм

Модификации:

Модель	Присоединение рабочих портов	Присоединение портов выхлопа	Вес, г
ПР522-К7.14	G¼"	G⅛"	110
ПР522-К7.38	G⅜"	G¼"	195
ПР522-К7.12	G½"	G½"	-

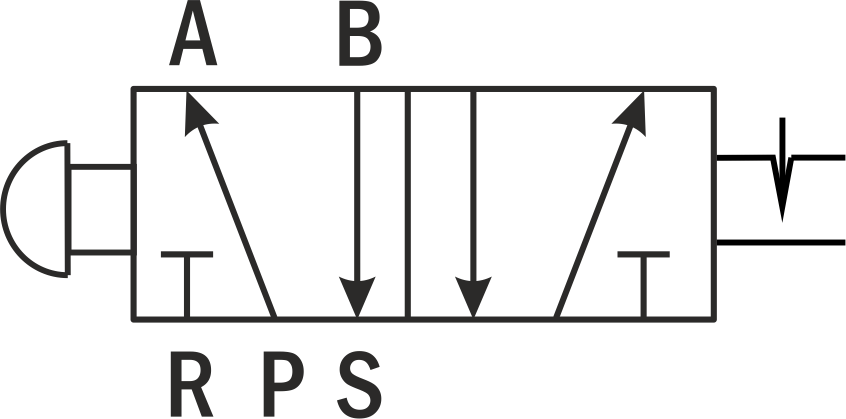

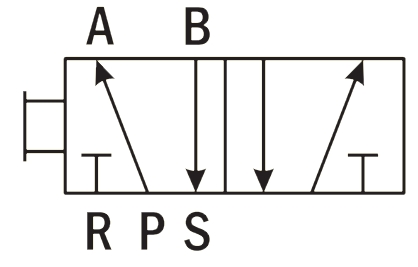

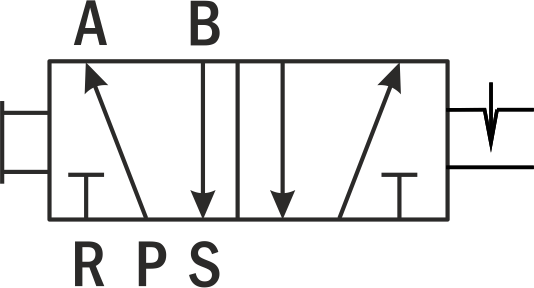

Пневматическая схема
Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа.

Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмокнопки типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.

В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При нажатии на кнопку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При повторном нажатии кнопки золотник возвращается в исходное положение.

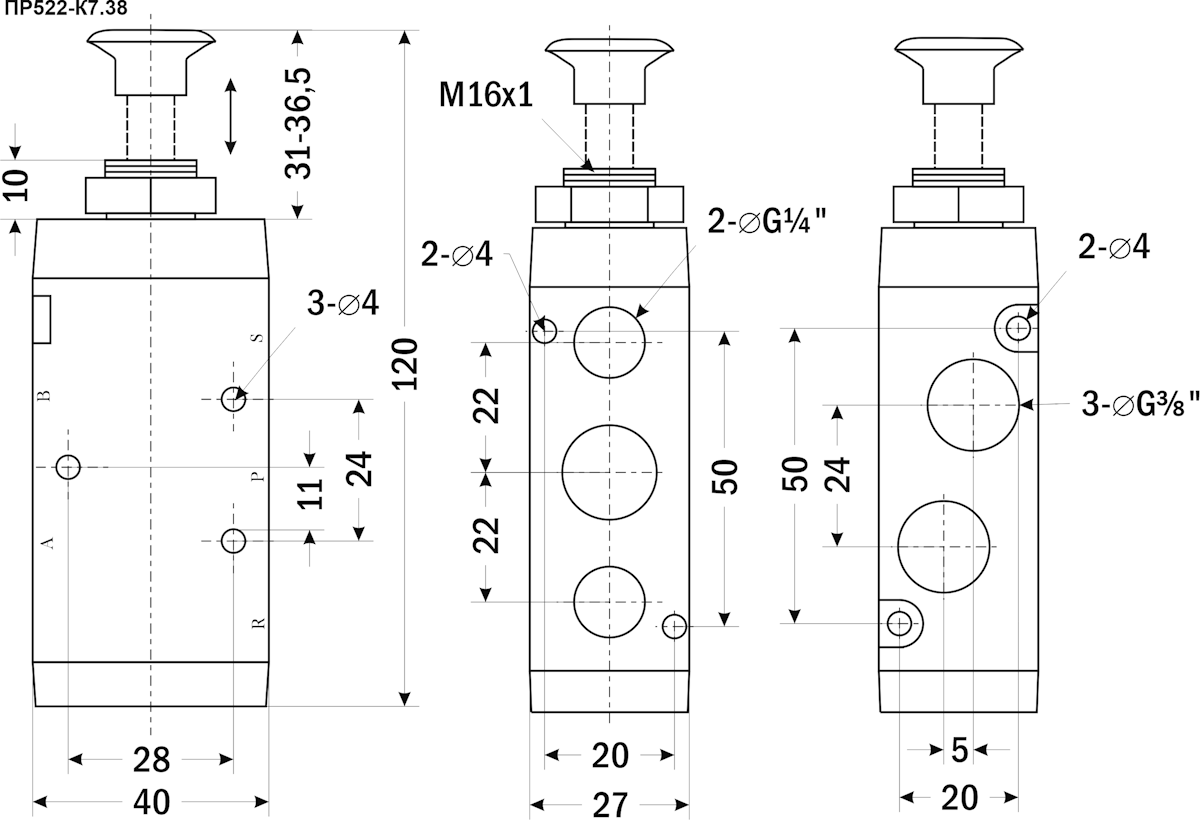

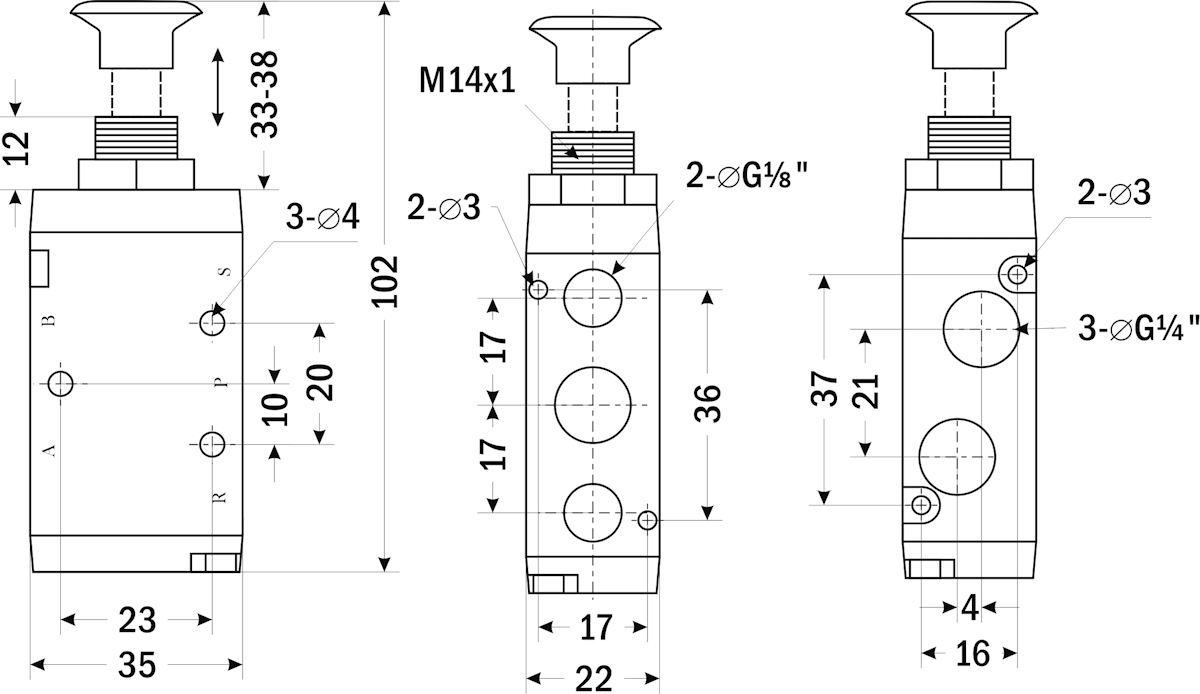

Габаритные размеры
