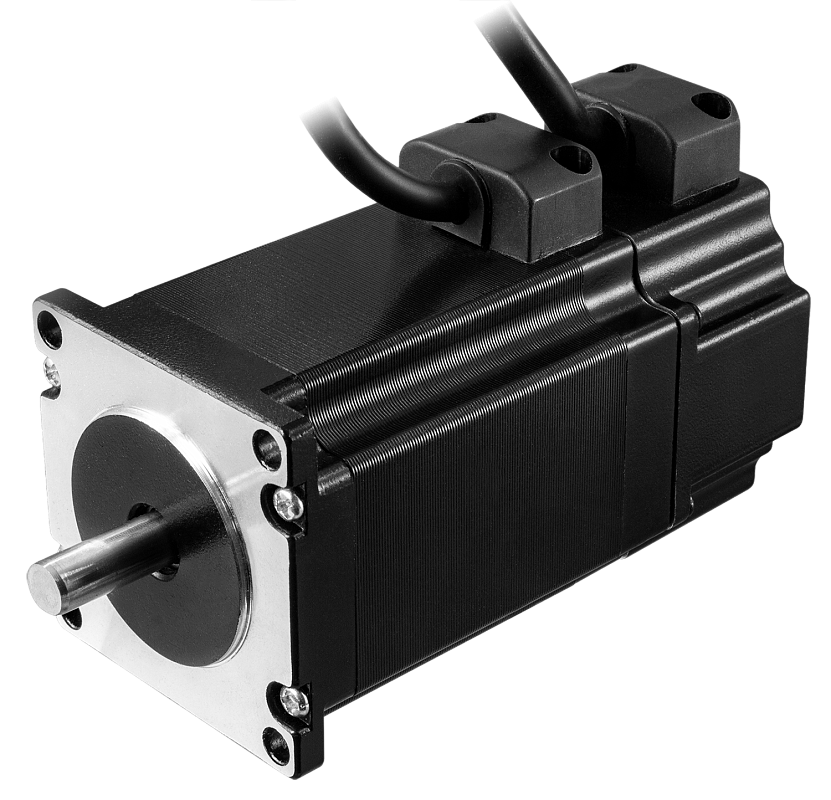

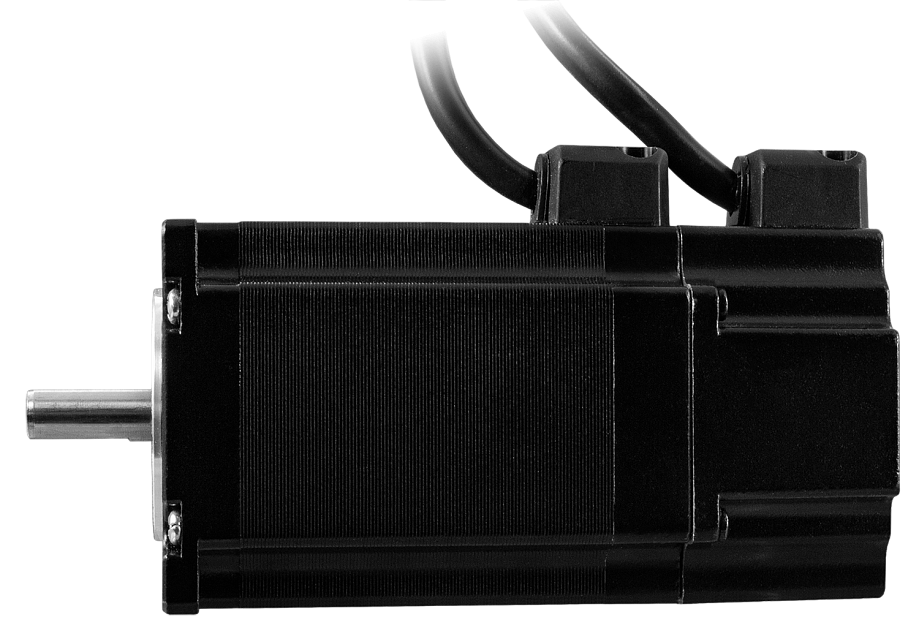

Шаговый сервопривод ШДГЭ-57

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,64…3,6 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 23
Фланец: 57 мм
Разрешающая способность энкодера: 500 имп./об., 1000 имп./об.

В закладки

от 8 384 руб. Наличие: Снято с производства Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Шаговый двигатель с энкодером ШДГЭ-57 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Разрешающая способность энкодера	500 имп./об., 1000 имп./об.
Количество фаз	2
Типоразмер NEMA	23
Фланец	57 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГЭ-57.40,5-0,64/2,4	0,64	2,4	1,2	2,4	120	40,5
ШДГЭ-57.53,5-1,3/3,5	1,3	3,5	0,8	2,4	260	53,5
ШДГЭ-57.75,5-2,3/4,4	2,3	4,4	0,76	2,5	450	75,5
ШДГЭ-57.81,5-2,5/4,4	2,5	4,4	0,81	3	520	81,5
ШДГЭ-57.99,5-3,1/4,4	3,1	4,4	0,95	3,7	680	99,5
ШДГЭ-57.113 -3,6/4	3,6	4	1,16	4,5	810	113

Версия: 2017-12-13-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
0,64 1,3 2,3 2,5 3,1 3,6	2,4 3,5 4 4,4

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66836	ШДГЭ - 57.4,5 - 0,64/2,4	0,64	2,4	120 дней	8384 руб. – +
K66837	ШДГЭ - 57.53,5 - 1,3/3,5	1,3	3,5	120 дней	8768 руб. – +
K66838	ШДГЭ - 57.113 - 3,6/4	3,6	4	120 дней	12056 руб. – +
K66839	ШДГЭ - 57.75,5 - 2,3/4,4	2,3	4,4	Снято с производства	9590 руб. – +
K66840	ШДГЭ - 57.81,5 - 2,5/4,4	2,5	4,4	120 дней	9974 руб. – +
K66841	ШДГЭ - 57.99,5 - 3,1/4,4	3,1	4,4	Снято с производства	11015 руб. – +
