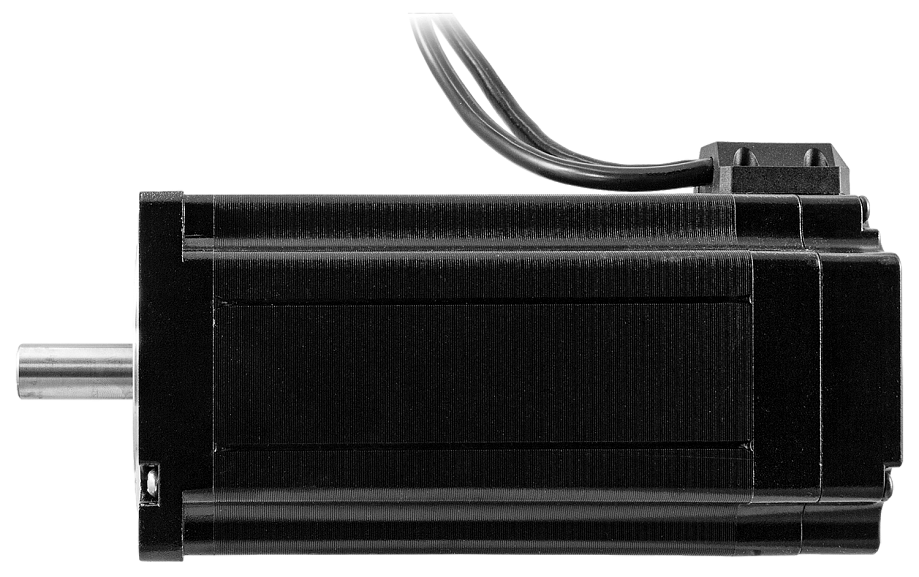

Шаговый двигатель с энкодером ШДГЭ-86

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 6,08…12 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 34
Фланец: 86 мм
Разрешающая способность энкодера: 500 имп./об., 1000 имп./об.

В закладки

от 20 550 руб. Наличие: Снято с производства Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Шаговый двигатель с энкодером ШДГЭ-86 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Разрешающая способность энкодера	500 имп./об., 1000 имп./об.
Количество фаз	2
Типоразмер NEMA	34
Фланец	86 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГЭ-86.67,5-3,04/6	3,04	6	0,3	2,4	1300	67,5
ШДГЭ-86.96-6,08/6	6,08	6	0,46	4,7	2500	96
ШДГЭ-86.119,5-8/6	8	6	0,62	7	3700	119,5
ШДГЭ-86.126-9,2/6	9,2	6	0,65	6,4	3900	126
ШДГЭ-86.159-12/6	12	6	0,85	10,1	5600	159
ШДГЭ-86.79,5-4/6	4	6	1,6	15,2	1850	79,5

Версия: 2017-12-13-КВА

Артикул	Крутящий момент на валу, Н*м	Срок поставки	Стоимость
3,04 4 6,08 8 9,2 12

Артикул	Модель	Крутящий момент на валу, Н*м	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Срок поставки	Стоимость
E94329	ШДГЭ - 86.67,5 - 3,04/6	3,04	120 дней	20550 руб. – +
E94330	ШДГЭ - 86.79,5 - 4/6	4	120 дней	33127 руб. – +
E94331	ШДГЭ - 86.96 - 6,08/6	6,08	120 дней	22194 руб. – +
E94332	ШДГЭ - 86.119,5 - 8/6	8	120 дней	24742 руб. – +
E94333	ШДГЭ - 86.126 - 9,2/6	9,2	120 дней	26715 руб. – +
E94334	ШДГЭ - 86.159 - 12/6	12	Снято с производства	18742 руб. – +

Отзывы на этот товар пока отсутствуют.
