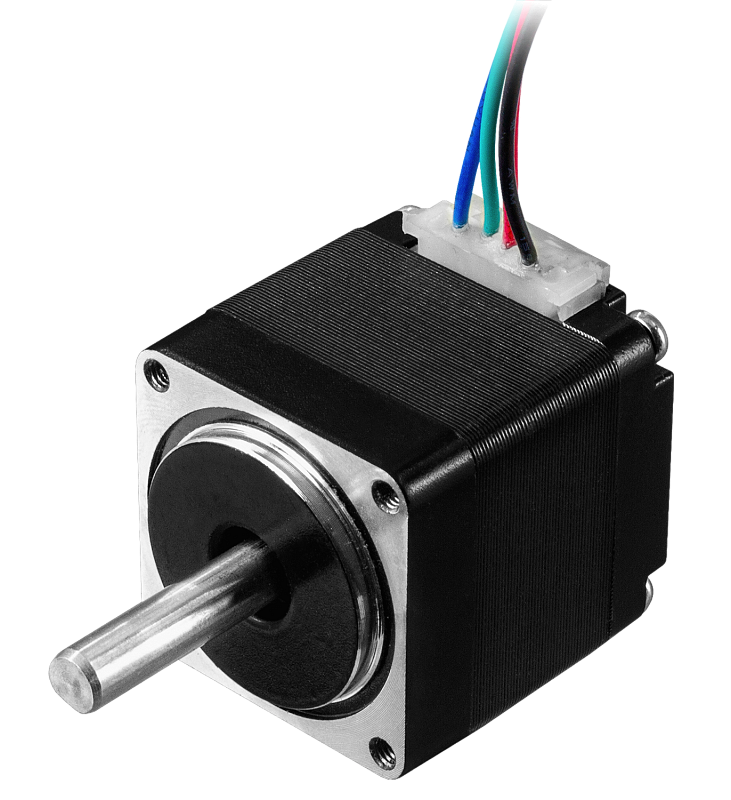

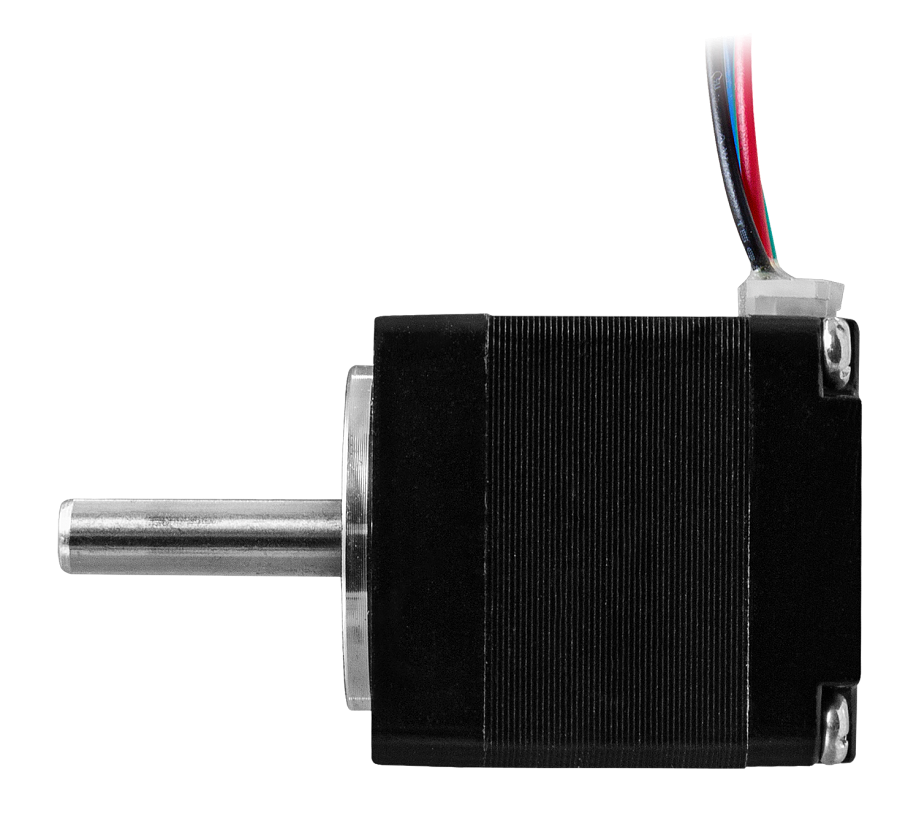

Гибридный шаговый двигатель ШДГ-28

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,07…0,18 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 11
Фланец: 28 мм

В закладки

от 1 820 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Гибридный шаговый двигатель ШДГ-28 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	11
Фланец	28 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-28.30,3-0,07/0,6	0,07	0,6	6,7	5	9	30,3
ШДГ-28.30,1-0,07/1	0,07	1	2,4	1,8	9	30,1
ШДГ-28.39,2-0,12/0,6	0,12	0,6	9,3	7,5	12	39,2
ШДГ-28.39,2-0,12/1	0,12	1	3,3	2,7	12	39,2
ШДГ-28.50,4-0,18/0,6	0,18	0,6	12,5	11	18	50,4
ШДГ-28.50,4-0,18/1	0,18	1	4,4	4	18	50,4

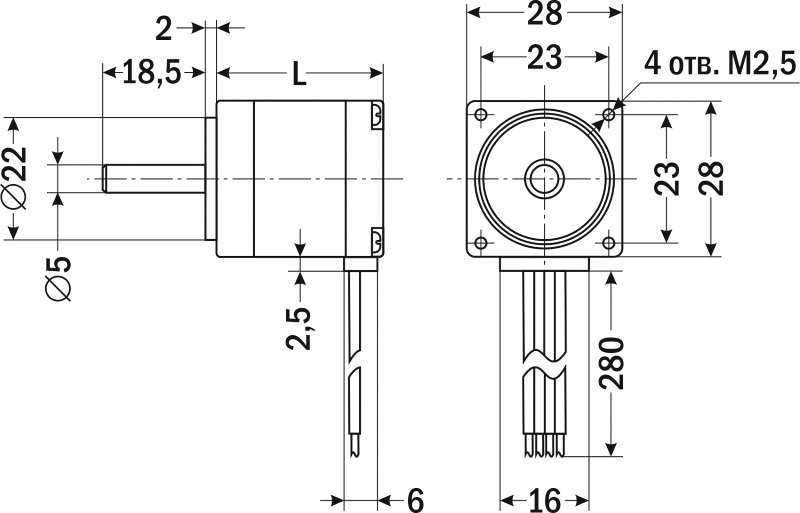

Габаритные размеры

Версия: 2019-11-18-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Особенность	Срок поставки	Стоимость
0,07 0,12 0,18	0,6 1	с коннектором с проводами

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Особенность	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Особенность	Срок поставки	Стоимость
K67456	ШДГ - 28.30,3 - 0,07/0,6	0,07	0,6	с коннектором	Со склада	1820 руб. – +
K67460	ШДГ - 28.30,1 - 0,07/1	0,07	1	с проводами	Со склада	1875 руб. – +
K67461	ШДГ - 28.39,2 - 0,12/1	0,12	1	с проводами	Со склада	2545 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Особенность	Срок поставки	Стоимость
K67456	ШДГ - 28.30,3 - 0,07/0,6	0,07	0,6	с коннектором	Со склада	1820 руб. – +
K67457	ШДГ - 28.30,3 - 0,07/0,6	0,07	0,6	с проводами	120 дней	2425 руб. – +
K67460	ШДГ - 28.30,1 - 0,07/1	0,07	1	с проводами	Со склада	1875 руб. – +
K67458	ШДГ - 28.39,2 - 0,12/0,6	0,12	0,6	с проводами	120 дней	2425 руб. – +
K67461	ШДГ - 28.39,2 - 0,12/1	0,12	1	с проводами	Со склада	2545 руб. – +
K67459	ШДГ - 28.50,4 - 0,18/0,6	0,18	0,6	с проводами	Снято с производства	2425 руб. – +
K67462	ШДГ - 28.50,4 - 0,18/1	0,18	1	с проводами	Снято с производства	2425 руб. – +

Отзывы на этот товар пока отсутствуют.
