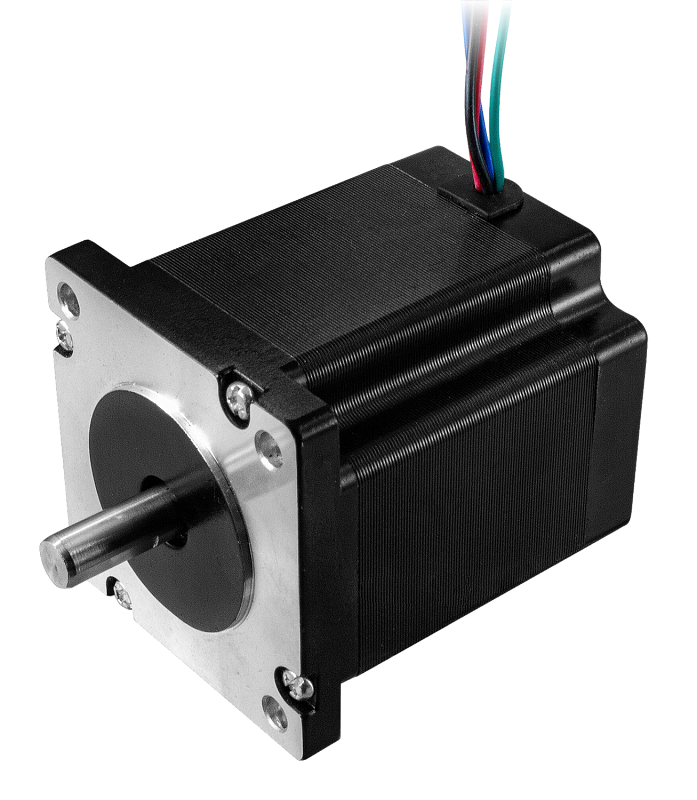

Гибридный шаговый двигатель ШДГ-60

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 1…3,6 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 24
Фланец: 60 мм

В закладки

от 3 507 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Гибридный шаговый двигатель ШДГ-60 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	24
Фланец	60 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-60.44,5-1/2,8	1	2,8	1	2,6	280	44,5
ШДГ-60.44,5-1/4	1	4	0,5	1,3	280	44,5
ШДГ-60.54,5-1,56/2,8	1,56	2,8	1,2	3,6	450	54,5
ШДГ-60.54,5-1,56/4	1,56	4	0,6	1,8	450	54,5
ШДГ-60.65,5-1,94/2,8	1,94	2,8	1,42	5,2	560	65,5
ШДГ-60.65,5-1,94/4	1,94	4	0,72	2,6	560	65,5
ШДГ-60.85,5-3,1/2,8	3,1	2,8	1,84	7	900	85,5
ШДГ-60.85,5-3,1/4	3,1	4	0,93	3,5	900	85,5
ШДГ-60.101,5-3,6/2,8	3,6	2,8	2,1	7,8	1130	101,5
ШДГ-60.101,5-3,6/4	3,6	4	1,07	3,95	1130	101,5

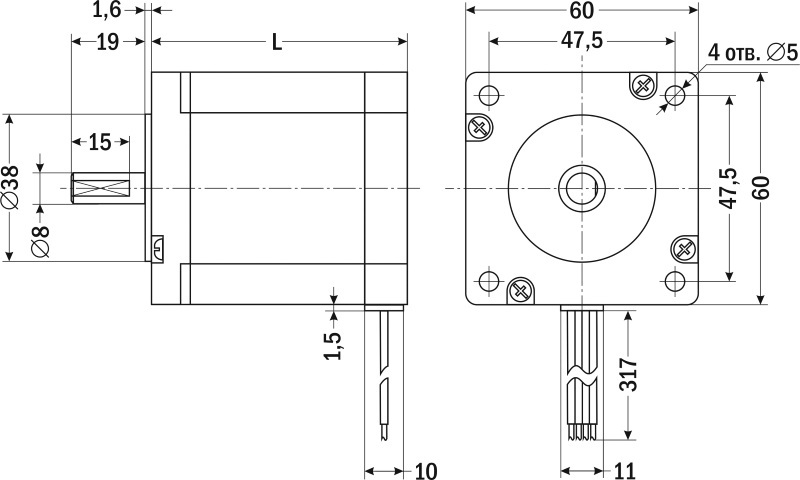

Габаритные размеры

Версия: 2015-03-25-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
1 1,56 1,94 3,1 3,6	2,8 4

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66794	ШДГ - 60.65,5 - 1,94/2,8	1,94	2,8	Со склада	5387 руб. – +
K66795	ШДГ - 60.85,5 - 3,1/2,8	3,1	2,8	Со склада	6028 руб. – +
K66796	ШДГ - 60.101,5 -3,6/2,8	3,6	2,8	Со склада	6713 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66792	ШДГ - 60.44,5 - 1,56/2,8	1	2,8	120 дней	3507 руб. – +
K66797	ШДГ - 60.44,5 - 1,56/4	1	4	120 дней	3836 руб. – +
K66793	ШДГ - 60.54,5 - 1,56/2,8	1,56	2,8	120 дней	4000 руб. – +
K66798	ШДГ - 60.54,5 - 1,56/4	1,56	4	120 дней	4384 руб. – +
K66794	ШДГ - 60.65,5 - 1,94/2,8	1,94	2,8	Со склада	5387 руб. – +
K66799	ШДГ - 60.65,5 - 1,94/4	1,94	4	120 дней	5480 руб. – +
K66795	ШДГ - 60.85,5 - 3,1/2,8	3,1	2,8	Со склада	6028 руб. – +
K66800	ШДГ - 60.85,5 - 3,1/4	3,1	4	Снято с производства	6850 руб. – +
K66796	ШДГ - 60.101,5 -3,6/2,8	3,6	2,8	Со склада	6713 руб. – +
K66801	ШДГ - 60.101,5 -3,6/4	3,6	4	120 дней	7124 руб. – +

Отзывы на этот товар пока отсутствуют.
