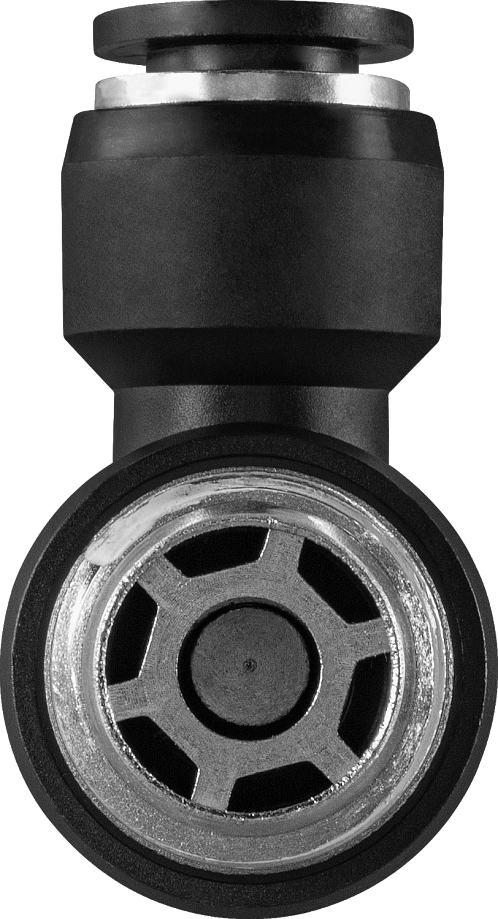

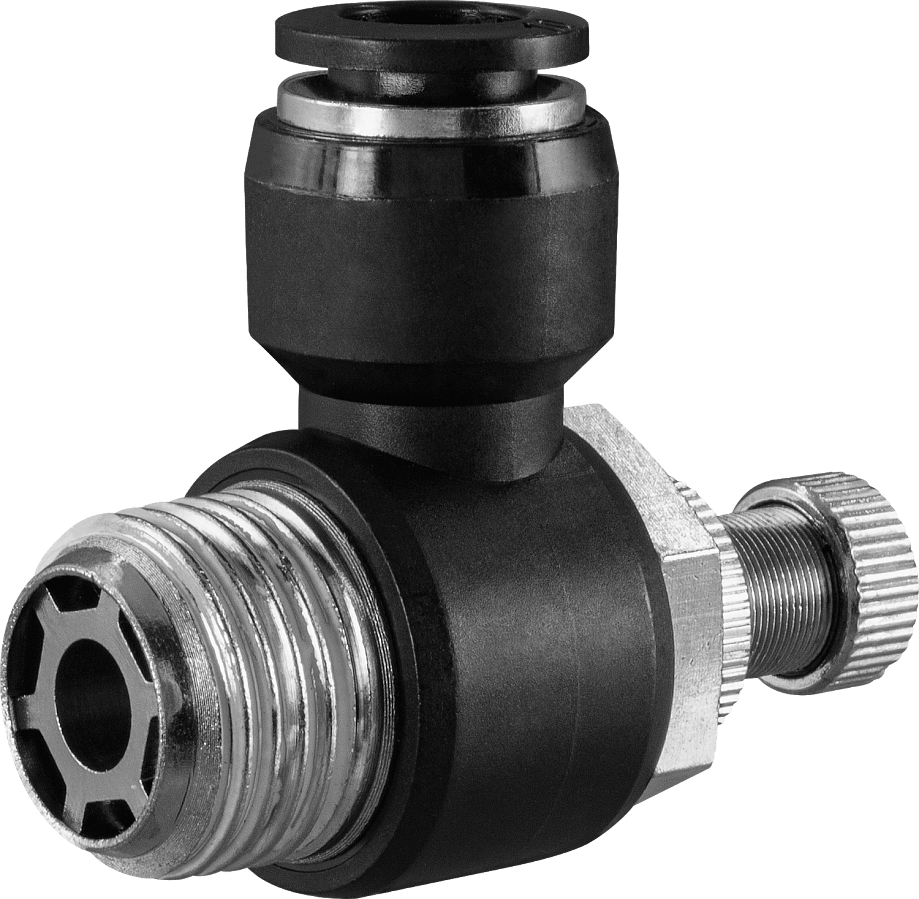

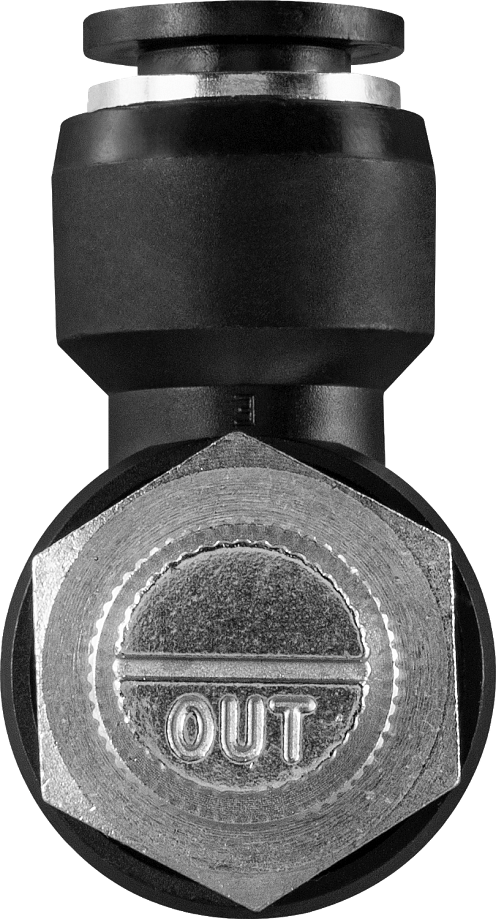

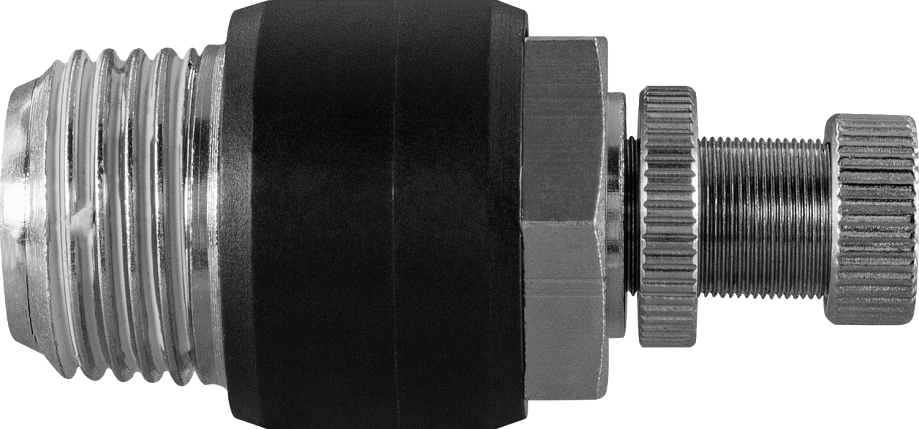

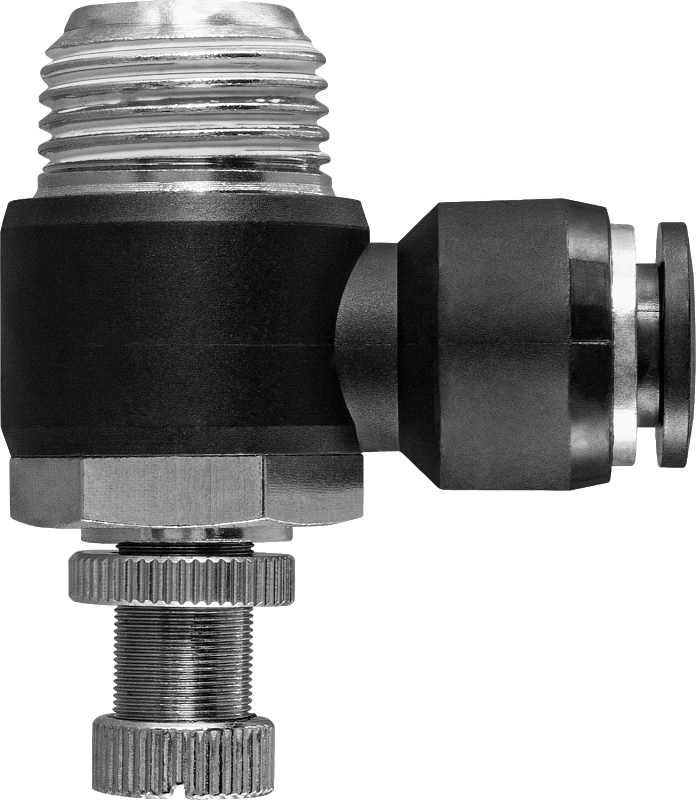

Угловой фитинг с дросселем ТРНД

Фитинг пневматический угловой с дросселем без уплотнительного кольца для соединения различных элементов пневматических систем

Тип присоединения: трубка – наружная резьба
Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба: K⅛", K¼", K⅜", K½"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0...+60°С

В закладки

от 239 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Фитинг пневматический угловой ТРНД с дросселем без уплотнительного кольца предназначен для соединения различных элементов пневматических систем

Технические характеристики:

Параметр	Значение
Тип присоединения	Трубка – наружная резьба
Внешний диаметр присоединяемой трубки	4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба	K⅛", K¼", K⅜", K½"
Рабочее давление	0…0,8 МПа
Рабочая температура	0...+60°С

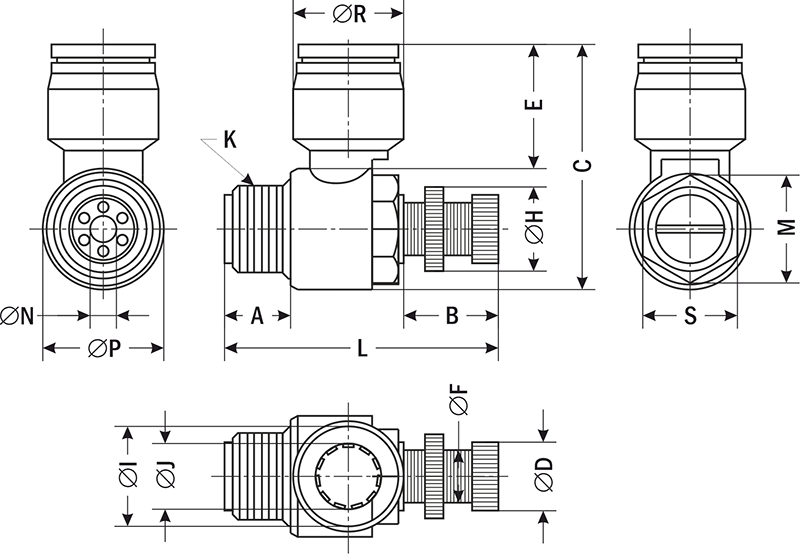

Габаритные размеры

Модель	Размеры, мм																Габаритные размеры, мм	Вес, г
Модель	ØN	ØP	K	A	B	C	L	E	ØH	ØR	M	S	ØI	ØJ	ØF	ØD	Габаритные размеры, мм	Вес, г
ТРНД-0612	15	26	K½"	14	18,5	45	56,5	18,5	16	15	25	22	12	6	6	12	45×56,5×26	82
ТРНД-0614	2	18	K¼"	11,5	16	34	45	16,5	13	13	16	14	12	6	6	9	34,5×45,5×18	30
ТРНД-0618	2	14,5	K⅛"	9	16	31,5	40,5	17	10	13	12,5	11	12	6	5	8	31,5×40,5×14,5	17
ТРНД-0812	8	27	K½"	14	13	49	50	23	16	15	25	22	15	8	10	13	49×50×27	80
ТРНД-0814	2	18	K¼"	11,5	16	37	45	20,5	13	15	16	14	14	8	6	9	37×45×18	31
ТРНД-0818	2	14,5	K⅛"	8,5	16	33,5	41	19	9,5	15	12	11	14	8	5	8	33,5×41×15	19
ТРНД-1012	7	26	K½"	9	18	49	56	22,5	16	21	25	22	17	10	10	13	49×56×26	78
ТРНД-1014	2	18	K¼"	11,5	16	40,5	45	22	13	18	16	14	17	10	6	9	40,5×45×18	35
ТРНД-1018	2	14	K⅛"	9	15	37	40	23	9	18,5	12,5	11	18	10	5	9	37×40×18,5	24
ТРНД-1038	5	23	K⅜"	12	18	45	51	22	16	18,5	20,5	18	17,5	10	10	13	45×51×23	52
ТРНД-1238	5	23	K⅜"	12	19	45,5	52	25	16	21	20,5	18	19	12	10	13	45,5×52×23	58

Версия: 2023-06-07-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Отказное письмо	09.11.2015	0.91 Мб

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
Ø4 Ø6 Ø8 Ø10 Ø12 Ø14 Ø16	K1/8" K1/4" K3/8" K1/2"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
K66290	ТРНД-0618	Ø6	K1/8"	Со склада	321 руб. – +
K66295	ТРНД-0614	Ø6	K1/4"	Со склада	321 руб. – +
K66306	ТРНД-0612	Ø6	K1/2"	Со склада	610 руб. – +
K66291	ТРНД-0818	Ø8	K1/8"	Со склада	298 руб. – +
K66296	ТРНД-0814	Ø8	K1/4"	Со склада	459 руб. – +
K66307	ТРНД-0812	Ø8	K1/2"	Со склада	624 руб. – +
K66292	ТРНД-1018	Ø10	K1/8"	Со склада	321 руб. – +
K66297	ТРНД-1014	Ø10	K1/4"	Со склада	344 руб. – +
K66302	ТРНД-1038	Ø10	K3/8"	Со склада	496 руб. – +
K66308	ТРНД-1012	Ø10	K1/2"	Со склада	656 руб. – +
K66303	ТРНД-1238	Ø12	K3/8"	Со склада	519 руб. – +

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
K66289	ТРНД-0418	Ø4	K1/8"	120 дней	239 руб. – +
K66294	ТРНД-0414	Ø4	K1/4"	120 дней	340 руб. – +
K66299	ТРНД-0438	Ø4	K3/8"	120 дней	491 руб. – +
K66290	ТРНД-0618	Ø6	K1/8"	Со склада	321 руб. – +
K66295	ТРНД-0614	Ø6	K1/4"	Со склада	321 руб. – +
K66300	ТРНД-0638	Ø6	K3/8"	Под заказ к 2025.03.21	473 руб. – +
K66306	ТРНД-0612	Ø6	K1/2"	Со склада	610 руб. – +
K66291	ТРНД-0818	Ø8	K1/8"	Со склада	298 руб. – +
K66296	ТРНД-0814	Ø8	K1/4"	Со склада	459 руб. – +
K66301	ТРНД-0838	Ø8	K3/8"	Под заказ к 2025.03.21	486 руб. – +
K66307	ТРНД-0812	Ø8	K1/2"	Со склада	624 руб. – +
K66292	ТРНД-1018	Ø10	K1/8"	Со склада	321 руб. – +
K66297	ТРНД-1014	Ø10	K1/4"	Со склада	344 руб. – +
K66302	ТРНД-1038	Ø10	K3/8"	Со склада	496 руб. – +
K66308	ТРНД-1012	Ø10	K1/2"	Со склада	656 руб. – +
K66293	ТРНД-1218	Ø12	K1/8"	120 дней	459 руб. – +
K66298	ТРНД-1214	Ø12	K1/4"	120 дней	505 руб. – +
K66303	ТРНД-1238	Ø12	K3/8"	Со склада	519 руб. – +
K66309	ТРНД-1212	Ø12	K1/2"	120 дней	688 руб. – +
K66304	ТРНД-1438	Ø14	K3/8"	120 дней	959 руб. – +
K66310	ТРНД-1412	Ø14	K1/2"	120 дней	1069 руб. – +
K66305	ТРНД-1638	Ø16	K3/8"	120 дней	1010 руб. – +
K66311	ТРНД-1612	Ø16	K1/2"	120 дней	1147 руб. – +
