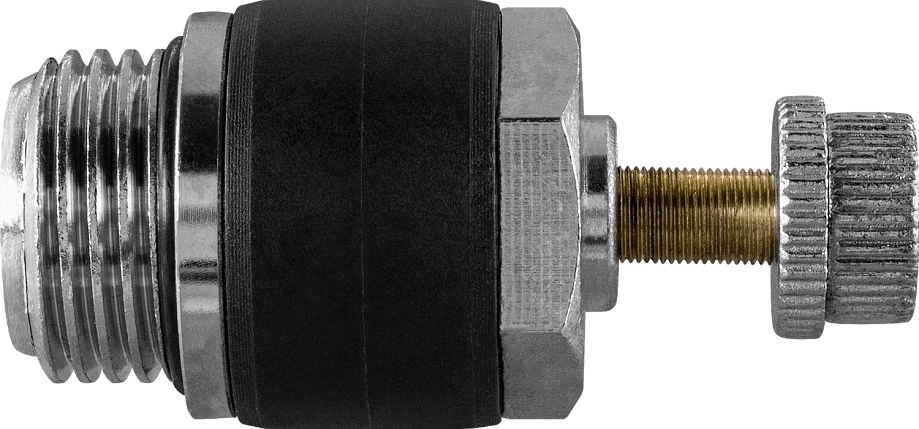

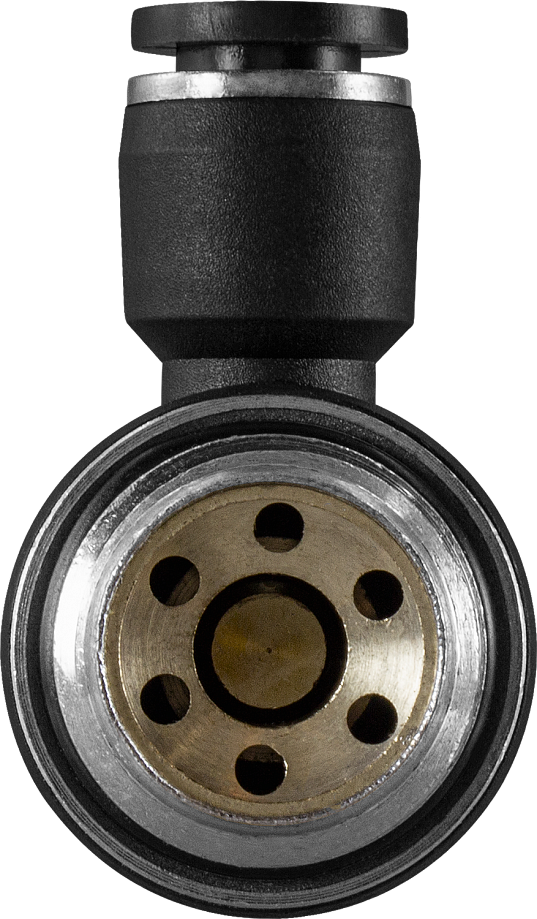

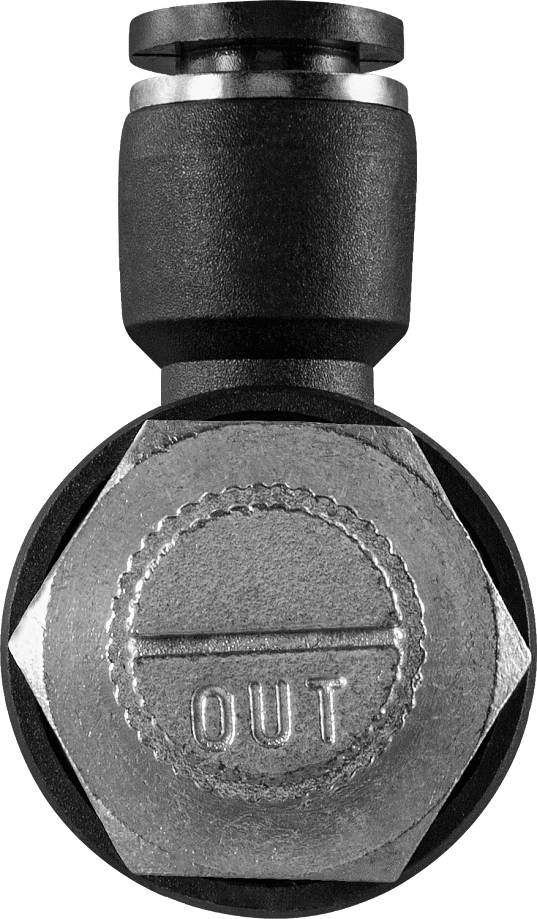

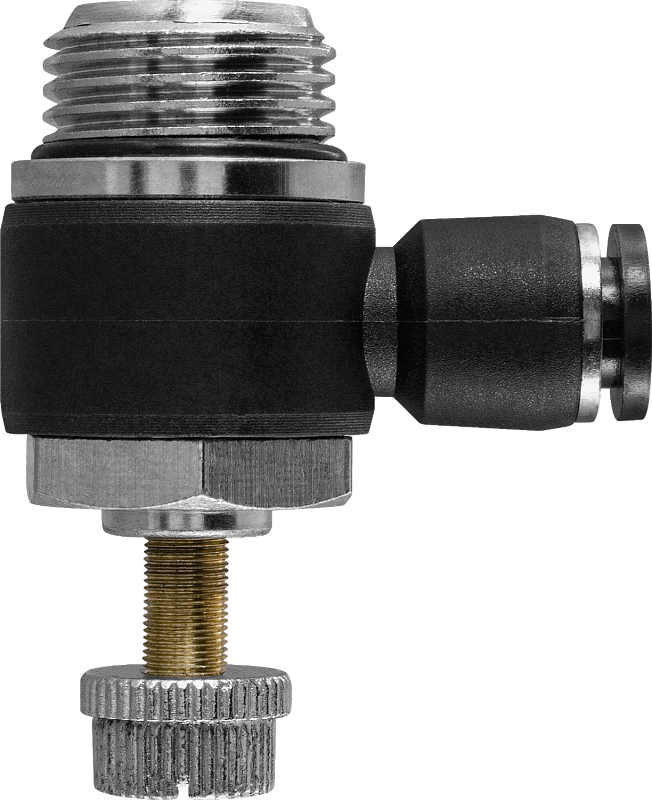

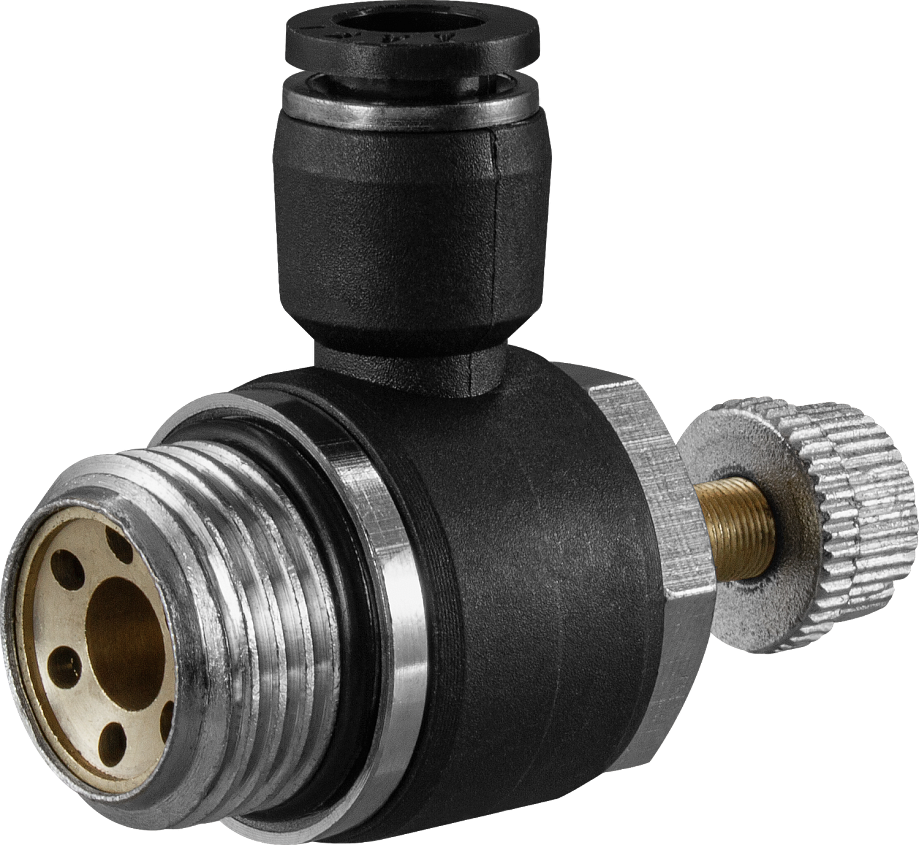

Угловой фитинг с дросселем ТРНД.К

Фитинг пневматический угловой с дросселем с уплотнительным кольцом для соединения различных элементов пневматических систем

Тип присоединения: трубка – наружная резьба
Внешний диаметр присоединяемой трубки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба: G⅛", G¼", G⅜", G½"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0...+60°С

В закладки

от 358 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Фитинг пневматический угловой ТРНД.К с дросселем с уплотнительным кольцом предназначен для соединения различных элементов пневматических систем

Технические характеристики:

Параметр	Значение
Тип присоединения	Трубка – наружная резьба
Внешний диаметр присоединяемой трубки	4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
Присоединительная резьба	G⅛", G¼", G⅜", G½"
Рабочее давление	0…0,8 МПа
Рабочая температура	0...+60°С

Габаритные размеры

Модель	Размеры, мм														Габаритные размеры, мм	Вес, г
Модель	A	C	L	S	ØB	F	H	G	ØE	ØD	Ød	ØV	ØK	ØM	Габаритные размеры, мм	Вес, г
ТРНД.К-0612	10	22	55	44,5	26	23	20	½	12,5	12	6	14	20	6	44,5×55×26	79
ТРНД.К-0614	11	14	44,4	34	18	16	17	¼	9	12	9	9	13	6	34×44,5×18	30
ТРНД.К-0618	5	11	41,4	31	14,5	18	18	⅛	8	13	6	6,5	9,5	5	31×41,4×14,5	19
ТРНД.К-0812	10	22	55	45	31	23	20	½	13	14	8	15	20,5	6	45×55×31	80
ТРНД.К-0814	8	14	45	37	18	19	20	¼	9	14	8	8	13	6	37×45×18	32
ТРНД.К-0818	9	11	40,5	33,5	14,5	15	21	⅛	8	14	8	6	9,5	5	33,5×40,5×14,5	19
ТРНД.К-1014	8	15	45	40,5	18	18	25	¼	9	17	10	13	18	6	40,5×45×18	36

Версия: 2023-05-15-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Отказное письмо	09.11.2015	0.91 Мб

Артикул	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
Ø4 Ø6 Ø8 Ø10 Ø12 Ø14 Ø16	G1/8" G1/4" G3/8" G1/2"

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
K66313	ТРНД.К-0618	Ø6	G1/8"	Со склада	367 руб. – +
K66318	ТРНД.К-0614	Ø6	G1/4"	Со склада	464 руб. – +
K66329	ТРНД.К-0612	Ø6	G1/2"	Со склада	918 руб. – +
K66314	ТРНД.К-0818	Ø8	G1/8"	Со склада	413 руб. – +
K66319	ТРНД.К-0814	Ø8	G1/4"	Со склада	459 руб. – +
K66330	ТРНД.К-0812	Ø8	G1/2"	Со склада	936 руб. – +
K66320	ТРНД.К-1014	Ø10	G1/4"	Со склада	505 руб. – +

Артикул	Модель	Трубка, мм	Резьба наруж.	Срок поставки	Стоимость
K66312	ТРНД.К-0418	Ø4	G1/8"	120 дней	358 руб. – +
K66317	ТРНД.К-0414	Ø4	G1/4"	120 дней	505 руб. – +
K66322	ТРНД.К-0438	Ø4	G3/8"	120 дней	711 руб. – +
K66313	ТРНД.К-0618	Ø6	G1/8"	Со склада	367 руб. – +
K66318	ТРНД.К-0614	Ø6	G1/4"	Со склада	464 руб. – +
K66323	ТРНД.К-0638	Ø6	G3/8"	120 дней	721 руб. – +
K66329	ТРНД.К-0612	Ø6	G1/2"	Со склада	918 руб. – +
K66314	ТРНД.К-0818	Ø8	G1/8"	Со склада	413 руб. – +
K66319	ТРНД.К-0814	Ø8	G1/4"	Со склада	459 руб. – +
K66324	ТРНД.К-0838	Ø8	G3/8"	Под заказ к 2025.03.21	734 руб. – +
K66330	ТРНД.К-0812	Ø8	G1/2"	Со склада	936 руб. – +
K66315	ТРНД.К-1018	Ø10	G1/8"	120 дней	486 руб. – +
K66320	ТРНД.К-1014	Ø10	G1/4"	Со склада	505 руб. – +
K66325	ТРНД.К-1038	Ø10	G3/8"	120 дней	739 руб. – +
K66331	ТРНД.К-1012	Ø10	G1/2"	120 дней	982 руб. – +
K66316	ТРНД.К-1218	Ø12	G1/8"	120 дней	688 руб. – +
K66321	ТРНД.К-1214	Ø12	G1/4"	120 дней	734 руб. – +
K66326	ТРНД.К-1238	Ø12	G3/8"	120 дней	780 руб. – +
K66332	ТРНД.К-1212	Ø12	G1/2"	120 дней	1014 руб. – +
K66327	ТРНД.К-1438	Ø14	G3/8"	120 дней	1212 руб. – +
K66333	ТРНД.К-1412	Ø14	G1/2"	120 дней	1409 руб. – +
K66328	ТРНД.К-1638	Ø16	G3/8"	120 дней	1239 руб. – +
K66334	ТРНД.К-1612	Ø16	G1/2"	120 дней	1469 руб. – +
