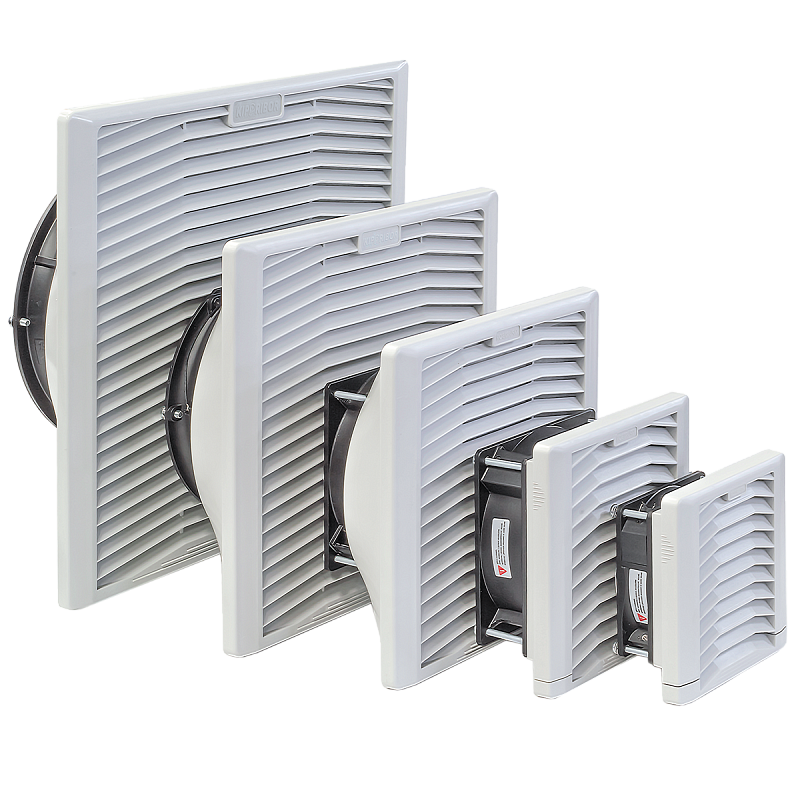

Впускные решетки KIPVENT с вентилятором

Прибор для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования

Подача воздуха: 36...511 м³/ч
Мощность: 20...54 Вт
Класс очистки: G2
Защита: IP54
Монтаж: в щит

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Вентиляционные решетки (впускные и выпускные) используются для создания принудительной вентиляции шкафов управления и электрощитов с целью поддержания допустимого температурного режима для электронного оборудования.
В тех случаях, когда в шкафах управления или электрощитах смонтировано оборудование, выделяющее большое количество тепла (твердотельные реле, блоки питания, преобразователи частоты и т.д.), возникает необходимость создания принудительной вентиляции шкафа.

Вентиляторы серии KIPVENT кроме вентиляции и охлаждения дополнительно выполняют фильтрацию воздуха, нагнетаемого внутрь шкафа, что предотвращает скопление пыли и её попадание внутрь приборов.

Рекомендации по использованию вентиляторов и решеток серии KIPVENT

Используйте выпускные и впускные решетки с вентиляторами в тех случаях, когда температура воздуха снаружи ниже температуры внутри шкафа. В данном случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
Необходимо использовать впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот. В этом случае из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
Устанавливать впускную решетку с вентилятором лучше в нижней трети шкафа, а выпускную решетку – в верхней трети (как можно выше), что позволит обеспечить естественную конвекцию воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
К впускным и выпускным решеткам шкафа необходимо обеспечить свободный доступ воздуха, чтобы излишнее тепло беспрепятственно могло поступать из шкафа в окружающую среду.

Технические характеристики:

Параметр	Значение параметра
Модификация	KIPVENT-100.01.230	KIPVENT-100.11.230	KIPVENT-200.01.230	KIPVENT-200.11.230	KIPVENT-300.01.230	KIPVENT-400.01.230	KIPVENT-400.11.230	KIPVENT-400.21.230	KIPVENT-500.01.230
Напряжение питания	230 VAC, 50/60 Гц
Мощность	20 Вт	14 Вт	14 Вт	21 Вт	21 Вт	45 Вт	56 Вт	54 Вт	54 Вт
Свободная подача воздуха	42 м³/ч	55 м³/ч	88 м³/ч	98 м³/ч	111 м³/ч	269 м³/ч	541 м³/ч	580 м³/ч	580 м³/ч
Подача воздуха в комбинации с выпускной решеткой	36 м³/ч	42,5 м³/ч	65 м³/ч	85 м³/ч	94 м³/ч	238 м³/ч	429 м³/ч	456 м³/ч	511 м³/ч
Макс. статическое давление	28 Па	36 Па	26 Па	53 Па	55 Па	110 Па	143 Па	155 Па	115 Па
Поверхностная плотность фильтра	150 г/м²
Класс фильтра (DIN 779)	G2
Уровень шума (DIN 45 635)	35 дБА	37 дБА	41 дБА	49 дБА	49 дБА	56 дБА	61 дБА	63 дБА	63 дБА
Тип подшипника	Подшипник качения
Степень защиты	IP54
Габаритные размеры	121×121×60,5 мм	121×121×73,5 мм	149×149×73 мм	149×149×73 мм	204×204×102 мм	255×255×115 мм	255×255×130 мм	255×255×124 мм	321×321×124,5 мм
Размер выреза	93,5×93,5 мм	93,5×93,5 мм	121×121 мм	121×121 мм	174×174 мм	222×222 мм	222×222 мм	222×222 мм	291×291 мм
Масса	0,38 кг	0,49 кг	0,79 кг	0,79 кг	1,01 кг	1,64 кг	2,28 кг	1,73 кг	2,99 кг
Материал	Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет	RAL7035
Рабочая температура	-20…+60 °C
Температура хранения	-40…+70 °C

Габаритные размеры

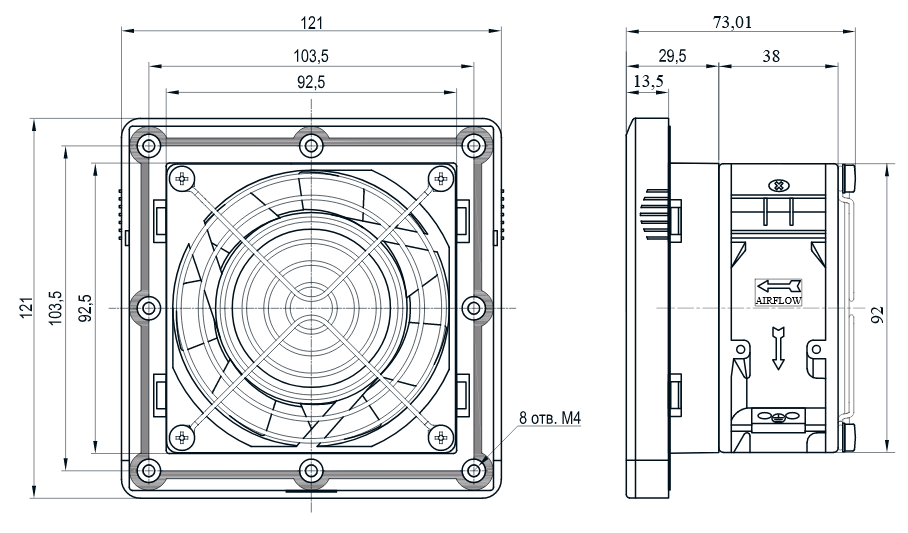

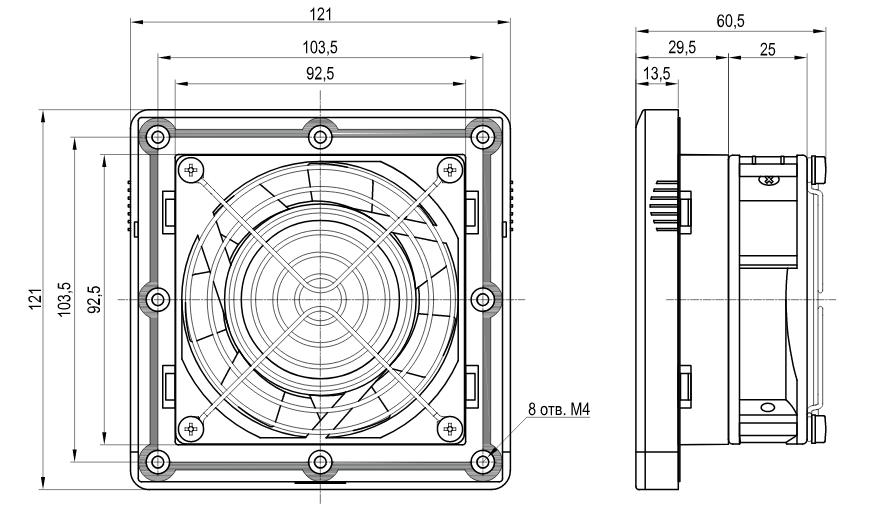

KIPVENT-100.01.230	KIPVENT-100.01.300	KIPVENT-100.11.230	Вырез под установку

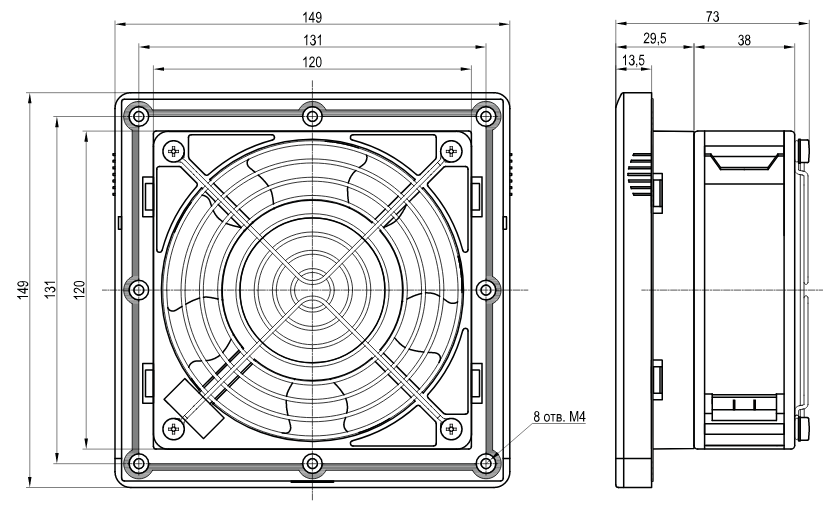

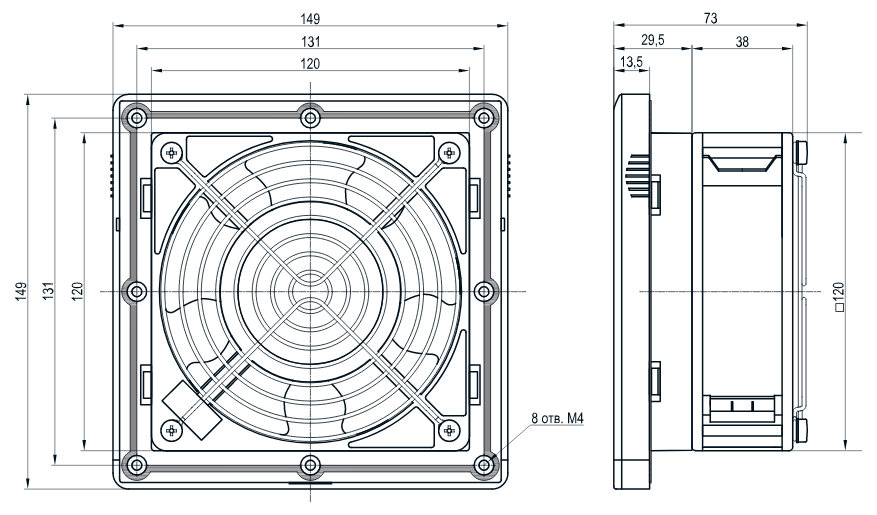

KIPVENT-200.01.230	KIPVENT-200.01.300	KIPVENT-200.11.230	Вырез под установку

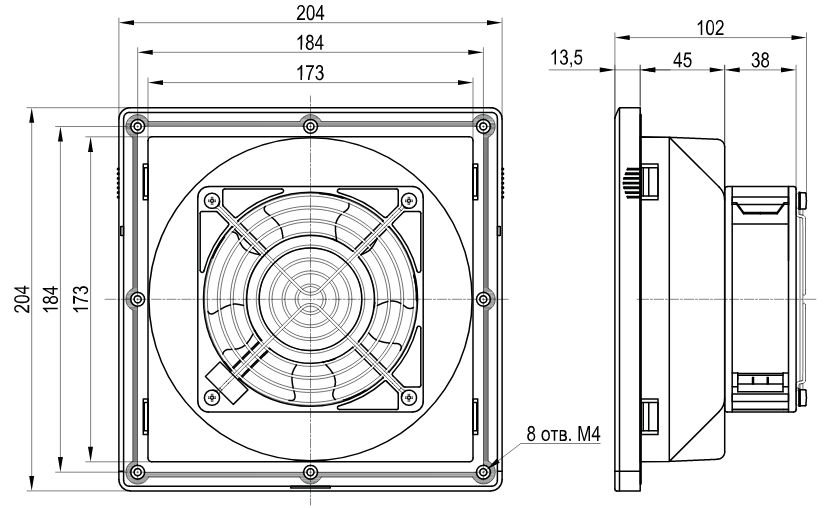

KIPVENT-300.01.230	KIPVENT-300.01.300		Вырез под установку

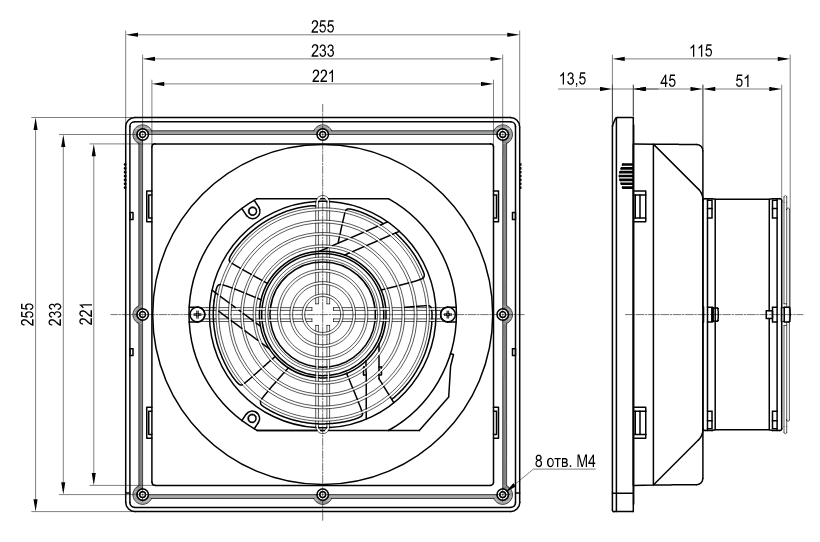

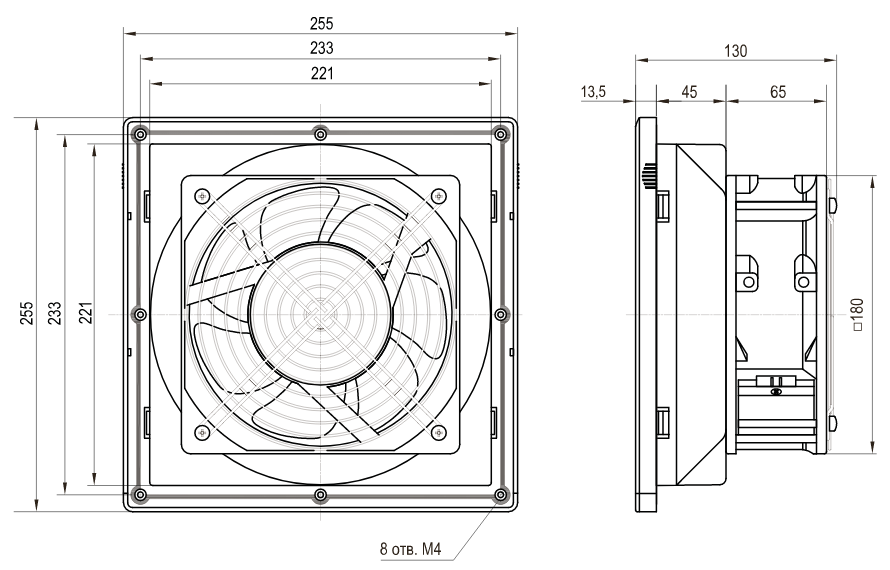

KIPVENT-400.01.230	KIPVENT-400.01.300		Вырез под установку

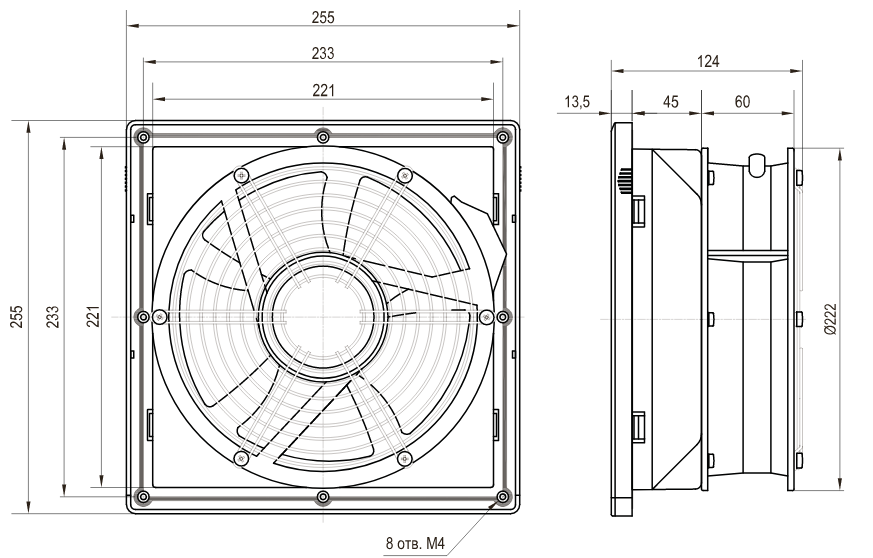

KIPVENT-400.11.230	KIPVENT-400.21.230

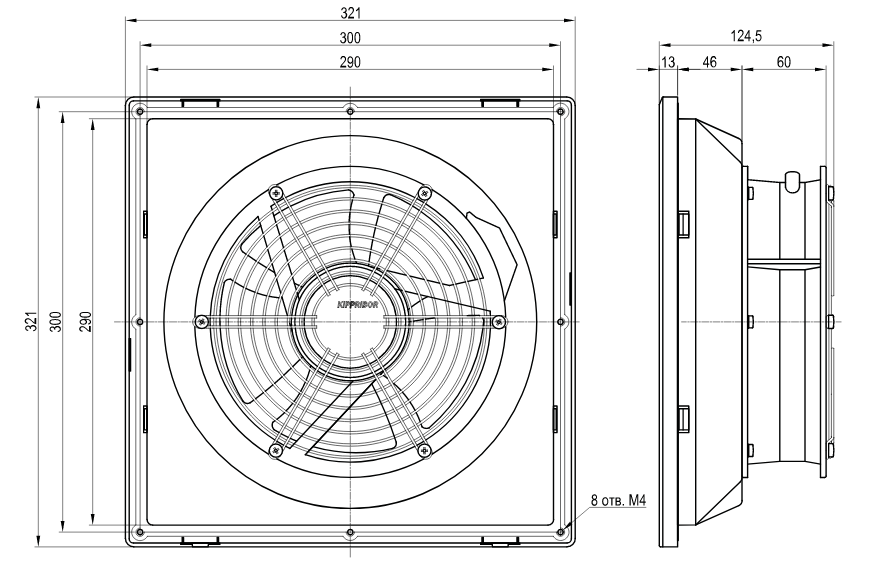

KIPVENT-500.01.230	KIPVENT-500.01.300		Вырез под установку

Версия: 2024-07-04-ШАР
