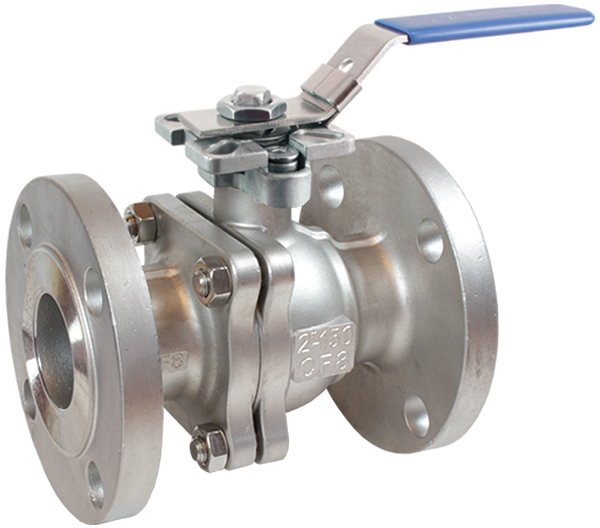

Кран шаровой фланцевый КПР-2Ф с ручным приводом

Кран шаровой фланцевый с ручным приводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F4"

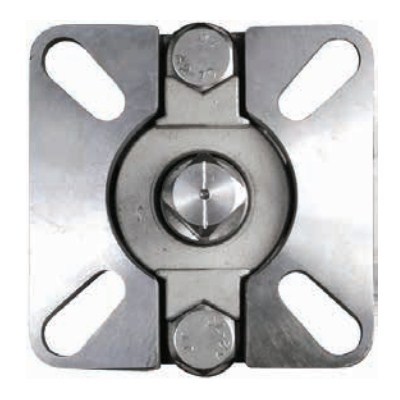

Стандарт присоединения крана к приводу – ISO5211
Модель ручного привода: ПРК2

В закладки

от 9 729 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый с ручным приводом КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½"...F4"
Стандарт присоединения крана к приводу	ISO5211
Модель ручного привода	ПРК2

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2Ф-015 FSP	15	20	F½"	9×9	2300
КПР-2Ф-020 FSP	20	38	F¾"	9×9	3000
КПР-2Ф-025 FSP	25	69	F1"	11×11	3600
КПР-2Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-2Ф-040 FSP	40	144	F1½"	14×14	6200
КПР-2Ф-050 FSP	50	229	F2"	14×14	8000
КПР-2Ф-065 FSP	65	404	F2½"	17×17	11 100
КПР-2Ф-080 FSP	80	573	F3"	17×17	13 700
КПР-2Ф-100 FSP	100	936	F4"	17×17	17 100

Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

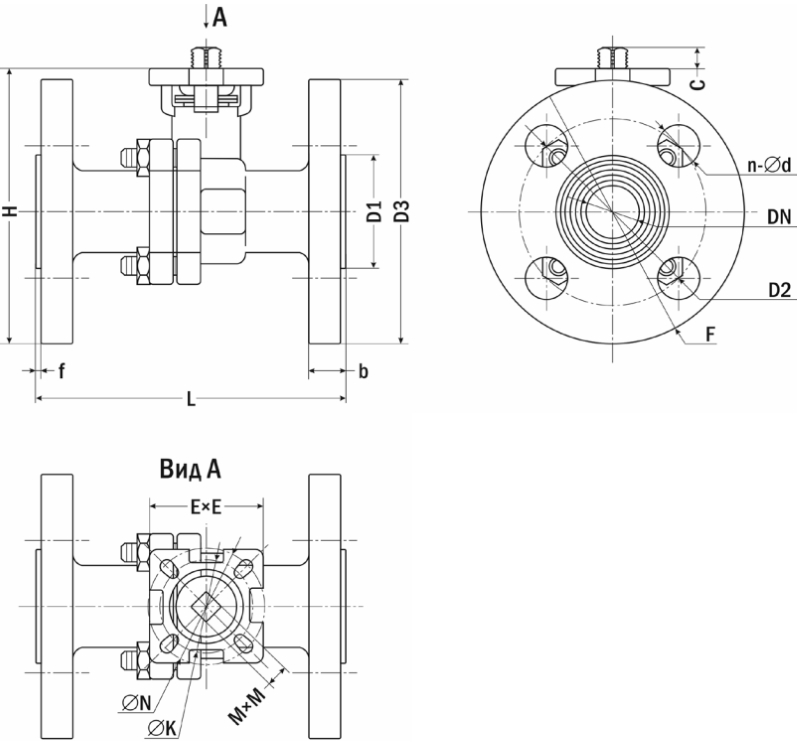

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	b	C	D1	D2	D3	E×E	f	H	L	M×M	K	N	n-∅ d
КПР-2Ф-015	F½"	15	16	11	44	65	93	44×44	2	97	115	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-020	F¾"	20	18	14	57	75	104	44×44	2	106	120	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-025	F1"	25	18	11	67,5	85	114	50×50	2	117	124	11×11	42 (F04)	50 (F05)	4-14
КПР-2Ф-032	F1¼"	32	16	12	78	102	141	49×49	2	143	131	11×11	42 (F04)	50 (F05)	4-18
КПР-2Ф-040	F1½"	40	17,5	18	88	110	150	68×68	2	154	138	14×14	50 (F05)	70 (F07)	4-18
КПР-2Ф-050	F2"	50	20	14	101	125	163	69×69	3	166	150	14×14	50 (F05)	70 (F07)	4-18
КПР-2Ф-065	F2½"	65	18,5	18	122	145	185	95×95	3	193	170	17×17	70 (F07)	102 (F10)	4-18
КПР-2Ф-080	F3"	80	21	21	137	160	198	96×96	3,5	213	182	17×17	70 (F07)	102 (F10)	8-18
КПР-2Ф-100	F4"	100	20,5	24	156	180	217	95×95	3	246	191	17×17	70 (F07)	102 (F10)	8-18

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.86 Мб

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	ПРК2-020 ПРК2-032 ПРК2-050 ПРК2-080 ПРК2-100

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
G84518	15	ПРК2-020	Со склада (комплектация 1..72 часа)	9729 руб. – +
G84520	25	ПРК2-032	Со склада (комплектация 1..72 часа)	15588 руб. – +
G84521	32	ПРК2-032	Со склада (комплектация 1..72 часа)	19616 руб. – +
G84523	50	ПРК2-050	Со склада (комплектация 1..72 часа)	30617 руб. – +
G84524	65	ПРК2-080	Со склада (комплектация 1..72 часа)	46925 руб. – +
G84526	65	ПРК2-100	Со склада (комплектация 1..72 часа)	46925 руб. – +
G84528	100	ПРК2-100	Со склада (комплектация 1..72 часа)	65560 руб. – +

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
G84518	15	ПРК2-020	Со склада (комплектация 1..72 часа)	9729 руб. – +
G84519	20	ПРК2-020	120 дней	11459 руб. – +
G84520	25	ПРК2-032	Со склада (комплектация 1..72 часа)	15588 руб. – +
G84521	32	ПРК2-032	Со склада (комплектация 1..72 часа)	19616 руб. – +
G84522	40	ПРК2-050	120 дней	24267 руб. – +
G84523	50	ПРК2-050	Со склада (комплектация 1..72 часа)	30617 руб. – +
G84524	65	ПРК2-080	Со склада (комплектация 1..72 часа)	46925 руб. – +
G84526	65	ПРК2-100	Со склада (комплектация 1..72 часа)	46925 руб. – +
G84525	80	ПРК2-080	120 дней	57229 руб. – +
G84527	80	ПРК2-100	120 дней	57229 руб. – +
G84528	100	ПРК2-100	Со склада (комплектация 1..72 часа)	65560 руб. – +
