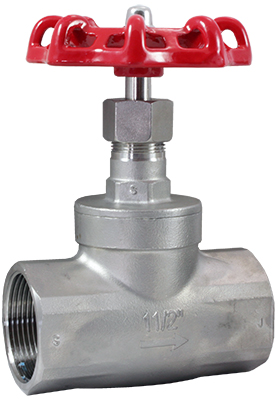

Вентиль запорный клапанный КЗР-10

Вентиль запорный клапанный для полного перекрытия потока рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Температура рабочей среды: −20...+200°С
Рабочее давление: 0,0...1,4 МПа
Диаметр условного прохода: 15...50 мм
Материалы: нержавеющая сталь (корпус вентиля/запорного элемента), PTFE (уплотнение крышки)
Материал уплотнения запорного элемента:металл по металлу
Присоединение: резьбовое G½"...G2"

В закладки

от 1 840 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Вентиль запорный клапанный КЗР-10 относится к одной из разновидностей запорной арматуры. Он предназначен для полного перекрытия потока рабочей среды в трубопроводе. Благодаря широкому диапазону рабочих параметров, простоте технического обслуживания и эксплуатации, а также высокой герметичности, вентиль широко применяется на магистральных трубопроводах, в системах городского газоснабжения и коммунального хозяйства.

Особенности:

Перемещение запорного элемента происходит параллельно потоку рабочей среды
Не требуется больших усилий для открытия/закрытия вентиля
Уплотнение запорного элемента: металл по металлу
Возможность технического обслуживания и ремонта в процессе эксплуатации, без демонтажа с трубопровода
Простая и надежная конструкция

Следует учитывать:

Высокое гидравлическое сопротивление потоку среды
Есть вероятность прикипания запорного элемента
Если клапан деформируется, то уменьшится герметичность
Запорный клапан постоянно контактирует с рабочей средой, что может привести к его ускоренному износу
Наличие застойных зон, где накапливаются содержащиеся в циркулирующей рабочей среде механические примеси

Принцип действия: В запорных клапанных вентилях управление потоком рабочей среды происходит за счет перемещения запорного элемента («клапана») в корпусе устройства. При повороте маховика шток перемещается по резьбе вверх или вниз, меняя положение затвора. В крайнем нижнем положении он прижат к седлу и не допускает проход среды, в крайнем верхнем – полностью отодвинут от него, не мешая потоку.
На маховике вентиля КЗР-10 заводом-изготовителем маркируется направление вращения для закрытия или открытия по стандартам техники безопасности. При повороте маховика по часовой стрелке запорный вентиль закрывается, а при повороте против часовой – открывается.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Материал	Корпуса вентиля/запорного элемента: нержавеющая сталь Уплотнения крышки: PTFE Уплотнения запорного элемента: металл по металлу
Температура рабочей среды	−20...+200°С
Рабочее давление	0,0...1,4 МПа
Диаметр условного прохода	15...50 мм
Присоединение крана	Резьбовое G½"...G2"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, кг
КЗР-10-015 GSP	15	2,1	½"	0,43
КЗР-10-020 GSP	20	4,8	¾"	0,59
КЗР-10-025 GSP	25	9	1"	0,79
КЗР-10-032 GSP	32	14,5	1¼"	1,04
КЗР-10-040 GSP	40	21,3	1½"	1,41
КЗР-10-050 GSP	50	39,2	2"	1,98

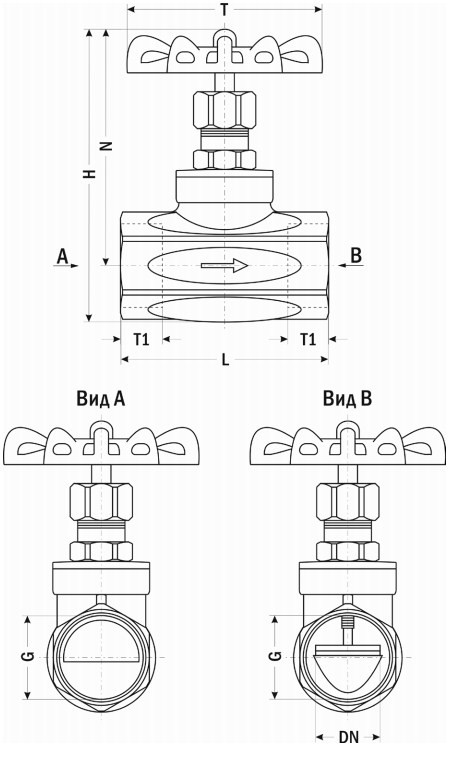

Габаритные размеры

Размеры, мм	КЗР-10, Ду, мм
Размеры, мм	-015	-020	-025	-032	-040	-050
DN	15	20	25	32	40	50
G	½"	¾"	1"	1¼"	1½"	2"
H	106	120	127	153	167	185
L	68	81	87	87	108	130
N	92	102	105	127	138	149
T	72	73	77	77	97	107
T1	15	15	15	16	18	19

Версия: 2024-01-30-ЛВС
