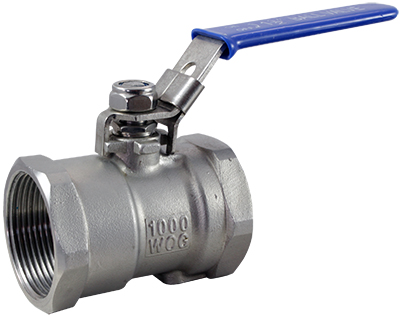

Кран шаровой неполнопроходной КР-1

Арт: N41852

Кран шаровой неполнопроходной для перекрытия и регулирования потока рабочей среды в трубопроводе

Рабочая среда: пар, масла, вода, горячая вода, воздух, инертные газы, азотная кислота, уксусная кислота
Температура рабочей среды: −20...+180°С
Рабочее давление: 0,0...6,9 МПа
Диаметр условного прохода: 32 мм
Материалы: нержавеющая сталь (корпус крана/ручки), PTFE (уплотнение)
Присоединение: резьбовое G2"

В закладки

2 582 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Кран шаровой неполнопроходной КР-1 с ручным приводом представляет собой надежную современную конструкцию запорного устройства, с помощью которого можно оперативно перекрывать и регулировать поток рабочей среды в трубопроводе. Запорные устройства данного типа изготавливаются из нержавеющей стали, устойчивой к коррозии и влиянию агрессивных сред, которые могут транспортироваться по трубопроводу.
Шаровые краны с ручным приводом широко применяются в системах отопления, водоснабжения и водоотведения для технической и питьевой воды, а также используются в промышленности, на крупных нефтепроводах и газопроводах.

Особенности:

Работа при высоком давлении до 6,9 МПа
Возможность применения для загрязненных и вязких сред
Высокие показатели герметичности
Отсутствие «застойных» зон и завихрений в корпусе
Низкий уровень гидравлического сопротивления
Устойчивость к механическим деформациям
Простая и надежная конструкция
Возможность монтажа в любом пространственном положении
Ручное управление краном
Быстрое открытие/закрытие
Простота технического обслуживания
Малые габариты и вес.

Следует учитывать:

При установке крана необходимо предусматривать зону для поворота ручки
Для предотвращения гидравлических ударов в трубопроводе открывать кран следует плавно
Во избежание «залипания» шара в процессе эксплуатации шарового крана периодически (хотя бы раз в месяц) открывайте или закрывайте его

Принцип действия: Принцип действия шарового крана с ручным приводом прост и эффективен: поскольку шаровой затвор имеет отверстие по оси потока, то при совпадении осей отверстия в шаре и оси потока кран находится в открытом состоянии. При этом жесткое крепление штока и шара образует ось вращения, перпендикулярную оси потока. Поэтому если шток повернуть на 90°, то оси отверстия шара и потока станут перпендикулярными друг другу, и шар плотно перекроет поток.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, масла, вода, горячая вода, воздух, инертные газы, азотная кислота, уксусная кислота
Материал	Корпуса крана/ручки: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+180°С
Рабочее давление	0,0...6,9 МПа
Диаметр условного прохода	32 мм
Присоединение крана	Резьбовое G2"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Крутящий момент, Н·м	Присоединение	Вес, г
КР-1-050/32 GSP	32	38,4	16	2"	1060

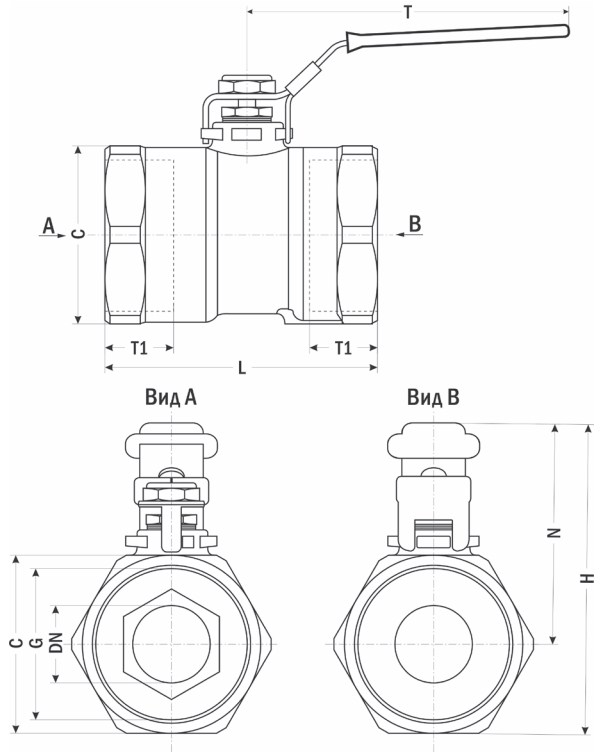

Габаритные размеры

Размеры, мм
Размеры, мм	-050/32
DN	32
C	65
G	2"
H	105
L	94
N	72,5
T	144
T1	20

Версия: 2018-09-18-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.49 Мб
