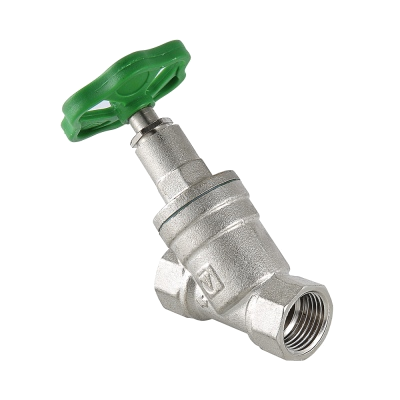

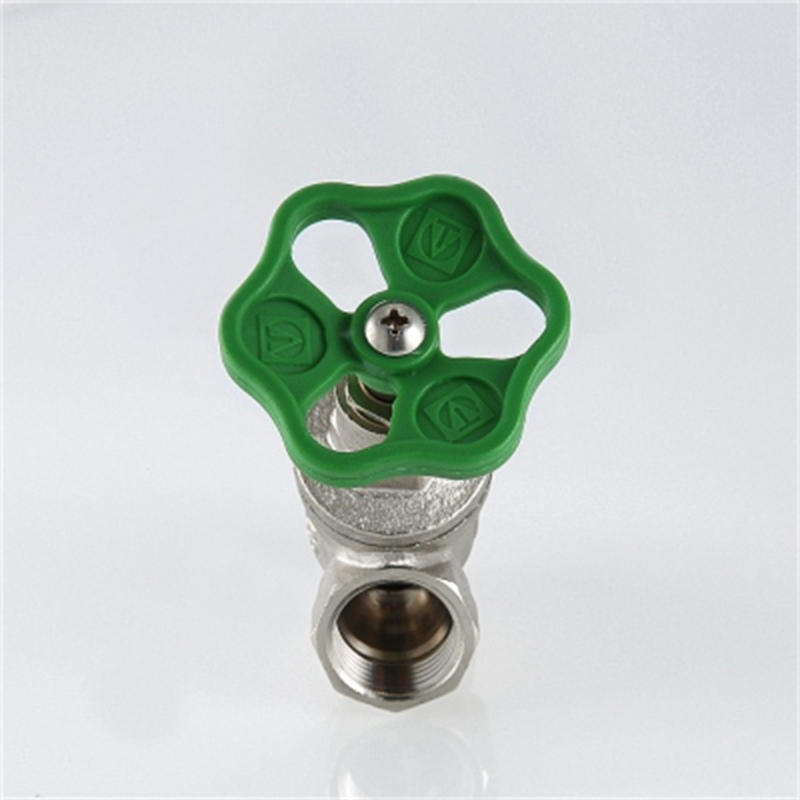

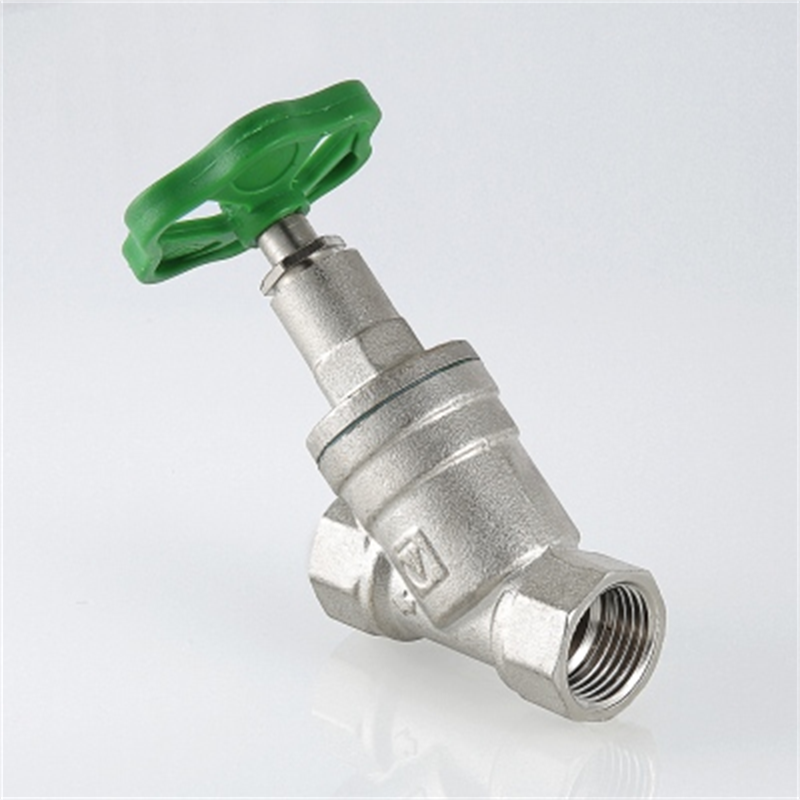

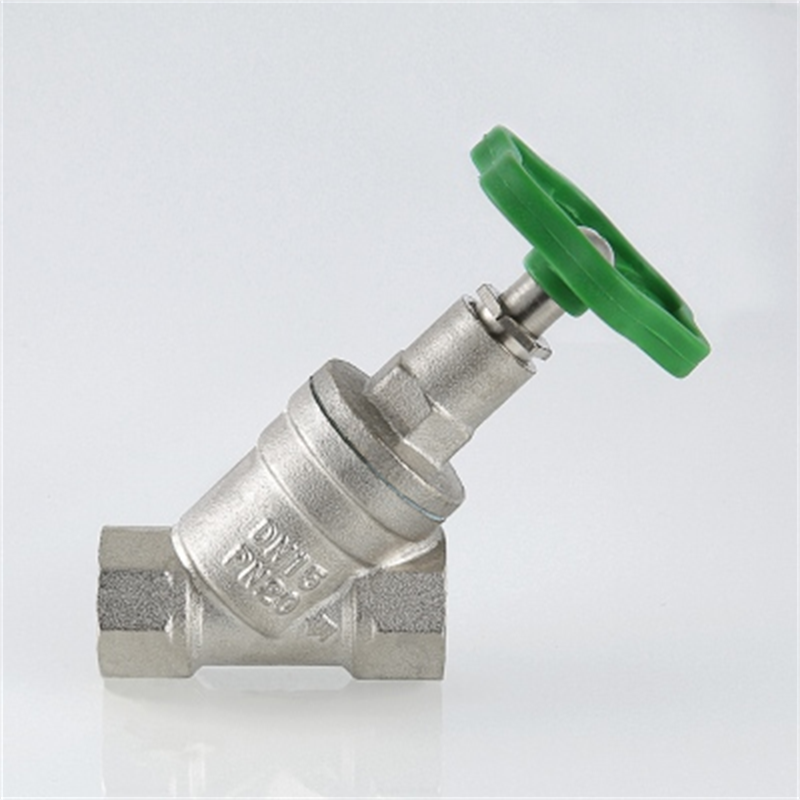

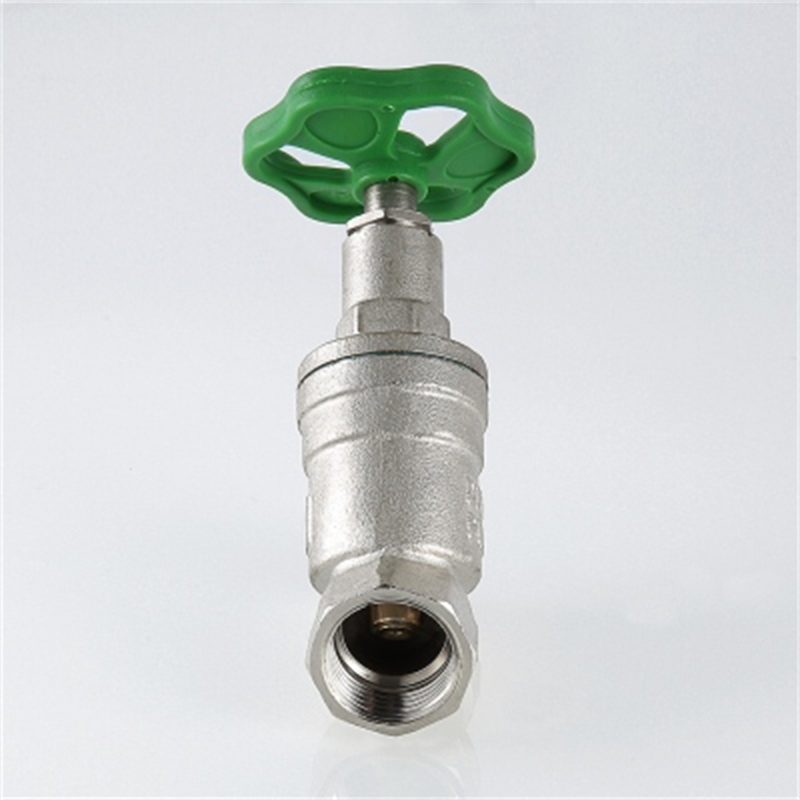

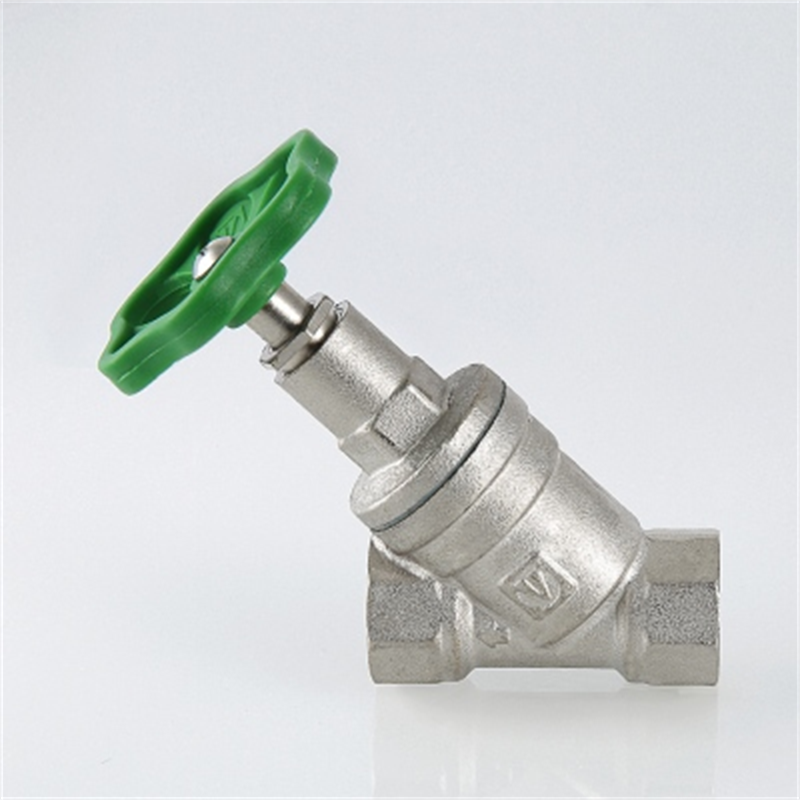

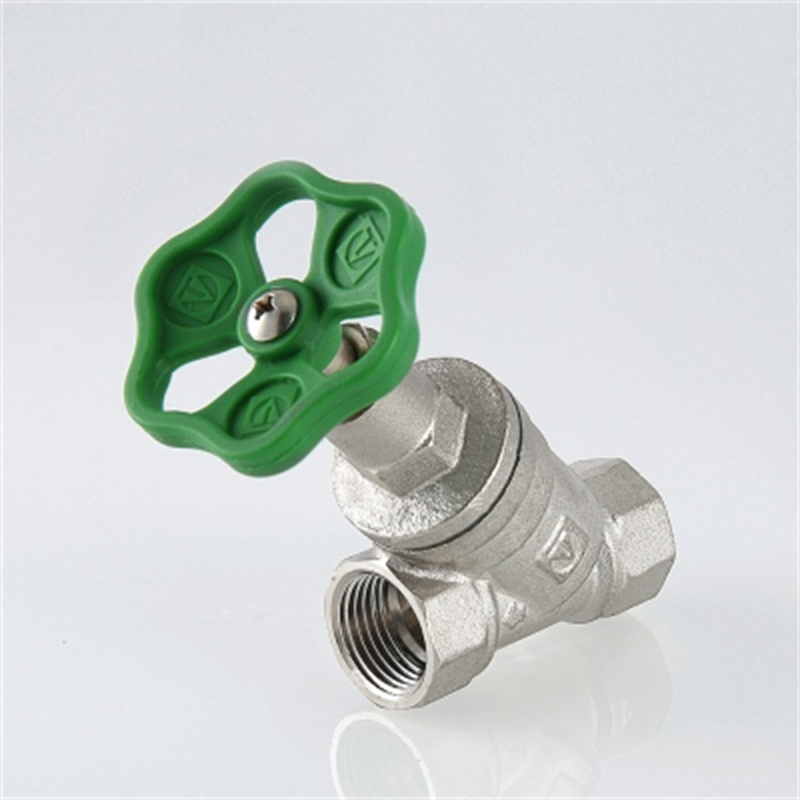

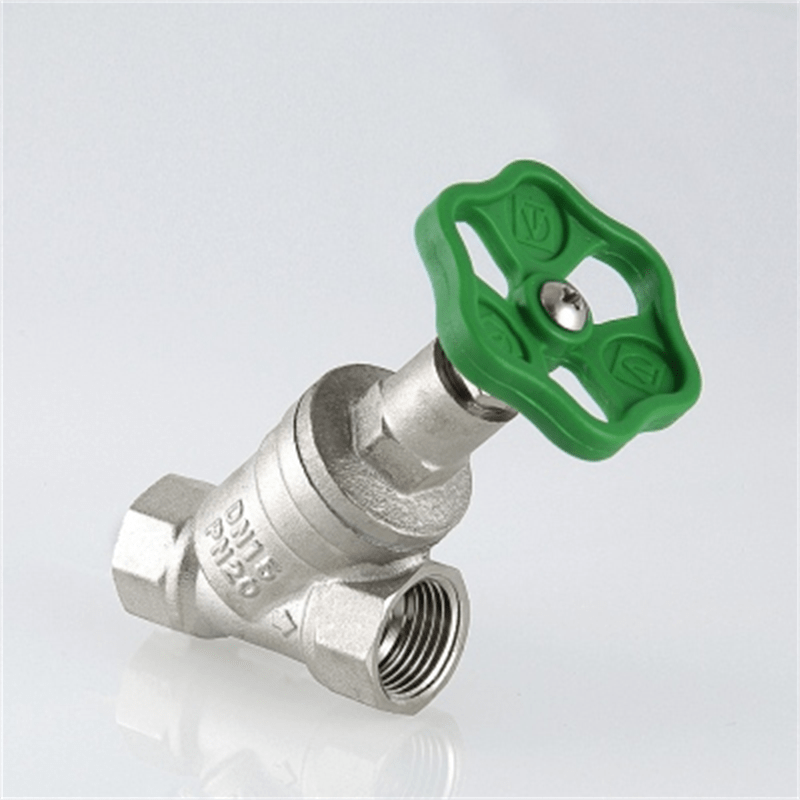

Запорно-регулировочный вентиль VT.052.N

Запорно-регулировочный вентиль для плавного регулирования расхода воды/теплоносителя, перекрытия канала, настройки систем

Рабочая среда: вода, горячая вода, воздух
Температура рабочей среды: −40...+130°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM
Присоединение: резьбовое G½"...G1"
Разворот вентильной головки по ходу движения потока обеспечивает повышенную пропускную способность вентиля

В закладки

от 869 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Запорно-регулировочный вентиль VT.052.N предназначен для плавного регулирования расхода воды/теплоносителя, перекрытия канала, настройки систем. Невыдвижной шпиндель позволяет монтировать вентиль в стесненном монтажном пространстве, а также увеличивает срок службы изделия, т.к. отсутствует возвратно-поступательное движение шпинделя.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух
Материал	Корпуса: никелированная латунь Уплотнения: EPDM
Температура рабочей среды	−40...+130°С
Рабочее давление	0,0...1,6 МПа (номинальное давление) 0,0...2,4 МПа (пробное давление)
Диаметр условного прохода	15...20 мм
Присоединение крана	G½"...G1" Резьба внутренняя-внутренняя
Полное количество оборотов вентиля	9
Средний полный срок службы	30 лет
Средний полный ресурс	15 000 циклов
Средняя полная наработка на отказ	8 000 циклов
Направление потока среды	Под золотник
Конструктивное решение штока	Невыдвижной
Класс герметичности затвора по ГОСТ	«А»

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, кг
VT.052.N.04	15	3,33	G½"	0,214
VT.052.N.05	20	6,45	G¾"	0,396
VT.052.N.06	25	10,42	G1"	0,650

Габаритные размеры

Корпус вентиля 1 выполнен из горячепрессованной латуни CW617N. Латунная пробка 2 (CW617N) соединена с корпусом на резьбе с уплотнением анаэробным герметиком. Золотниковый ползун 3 (CW614N) соединен червячной передачей с пробкой, поэтому при вращении шпинделя 4 (CW614N), совершает поступательное движение вдоль оси штока, обеспечивая взаимодействие золотника с седлом. Шпиндель имеет тройное сальниковое уплотнение: два сальниковых кольца 8 (EPDM) и сальниковая прокладка 9 (PTFE), которая прижимается латунной сальниковой гайкой 5 (CW614N). Нейлоновый маховик 10 (PA-6) крепится к шпинделю винтом 11. На втулке ползуна закреплен обтекатель 6 (CW614N), прижимающий золотниковую прокладку 7 (EPDM).

G	B, мм	L, мм	H, мм	Вес, г
½"	55	95	77	214
¾"	70	112	82	418
1"	95	133	86	650

Версия: 2021-07-27-ШАР

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G66636	VT.052.N.04	15	Со склада	869 руб. – +
G66637	VT.052.N.05	20	Со склада	1512 руб. – +
G66638	VT.052.N.06	25	Со склада	2563 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G66636	VT.052.N.04	15	Со склада	869 руб. – +
G66637	VT.052.N.05	20	Со склада	1512 руб. – +
G66638	VT.052.N.06	25	Со склада	2563 руб. – +
