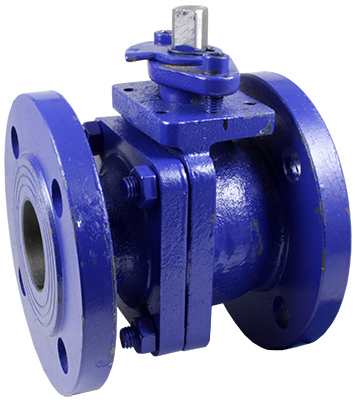

Кран шаровой фланцевый КПР-4Ф

Кран шаровой фланцевый для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20...+200°С
Рабочее давление: 0,0...2,4 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: чугун
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F4"
Варианты исполнения: с ручным управлением

В закладки

от 3 100 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-4Ф предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Ручное управление краном
Долгий срок службы
Для крана КПР-4Ф-050 при использовании монтажного крепежа КМКУ-62 и ПМКУ возможна установка приводов с ISO 5211: с ПМКУ44-14/17 – ППР1-075, ППР2-063; ЭПР1-008; ЭПР3-008 с ПМКУ44-17/17 – ППР1(2)-083, -092; ЭПР1-015; ЭПР3-015

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: чугун Уплотнения: PTFE
Температура рабочей среды	−20...+200°С
Рабочее давление	0,0...2,4 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½"...F4"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Крутящий момент, Н·м	Посадочный размер, мм	Вес, кг
КПР-4Ф-015 FHP	15	20	F½"	28	9×9	4
КПР-4Ф-020 FHP	20	38	F¾"	28	9×9	4
КПР-4Ф-025 FHP	25	69	F1"	30	11×11	6
КПР-4Ф-032 FHP	32	93	F1¼"	30	11×11	9
КПР-4Ф-040 FHP	40	144	F1½"	38	14×14	10
КПР-4Ф-050 FHP	50	229	F2"	45	17×17*	9,2
КПР-4Ф-065 FHP	65	404	F2½"	60	19×19	19
КПР-4Ф-080 FHP	80	573	F3"	84	19×19	31
КПР-4Ф-100 FHP	100	936	F4"	120	22×22	23,7

* Посадочный размер крана КПР-4Ф-050: с ПМКУ44-17/17– 17×17 мм, с ПМКУ44-14/17 – 14×14 мм.
Таблица выбора привода для крана КПР-4Ф:

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Ручной ПРК
			Ручной ПРК
КПР-4Ф-015	9×9	28	ПРК-015, -020
КПР-4Ф-020	9×9	28	ПРК-020
КПР-4Ф-025	11×11	30	ПРК-025, -032
КПР-4Ф-032	11×11	30	ПРК-032
КПР-4Ф-040	14×14	38	ПРК-040, -050
КПР-4Ф-050	17×17	45	ПРК-065, -080
КПР-4Ф-065	19×19	60	ПРК-100
КПР-4Ф-080	19×19	84	ПРК-100
КПР-4Ф-100	22×22	120	–

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	C	D	E	f	G	h	H	L	M	S×S	n-∅ d	t
КПР-4Ф-015	F½"	15	65	95	42	2	45	88	135,5	115	M5	9×9	4-∅ 14	14
КПР-4Ф-020	F¾"	20	75	105	42	2	58	100	150	120	M5	9×9	4-∅ 14	16
КПР-4Ф-025	F1"	25	85	115	42	2	68	103	165,5	125	M5	11×11	4-∅ 14	16
КПР-4Ф-032	F1¼"	32	100	140	50	2	78	120	187,5	130	M6	11×11	4-∅ 19	18
КПР-4Ф-040	F1½"	40	110	150	50	3	88	130	200	140	M6	14×14	4-∅ 19	18
КПР-4Ф-050	F2"	50	125	165	70	3	99	124	206,5	150	M8	17×17	4-∅ 19	20
КПР-4Ф-065	F2½"	65	145	185	102	3	122	174	244	170	M10	19×19	4-∅ 19	20
КПР-4Ф-080	F3"	80	160	200	102	3	138	187	279,5	180	M10	19×19	8-∅ 19	22
КПР-4Ф-100	F4"	100	180	218	102	3	155	195	304	192	M10	22×22	8-∅ 19	24

Версия: 2018-01-11-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.93 Мб

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	Нет ПРК-015 ПРК-020 ПРК-025 ПРК-032 ПРК-040 ПРК-050 ПРК-065 ПРК-080 ПРК-100

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
M96665	50	Нет	Со склада	9316 руб. – +
M96694	50	ПРК-065	Со склада (комплектация 1..72 часа)	10039 руб. – +
M96700	50	ПРК-080	Со склада (комплектация 1..72 часа)	10039 руб. – +
M96704	50	ПРК-100	Со склада (комплектация 1..72 часа)	10039 руб. – +

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
M96660	15	Нет	Снято с производства	2915 руб. – +
M96669	15	ПРК-015	120 дней	3100 руб. – +
M96670	15	ПРК-020	120 дней	3100 руб. – +
M96672	15	ПРК-025	120 дней	3244 руб. – +
M96675	15	ПРК-032	120 дней	3244 руб. – +
M96679	15	ПРК-040	120 дней	3408 руб. – +
M96684	15	ПРК-050	120 дней	3408 руб. – +
M96689	15	ПРК-065	120 дней	3638 руб. – +
M96695	15	ПРК-080	120 дней	3638 руб. – +
M96661	20	Нет	Снято с производства	3644 руб. – +
M96671	20	ПРК-020	120 дней	3829 руб. – +
M96673	20	ПРК-025	120 дней	3973 руб. – +
M96676	20	ПРК-032	120 дней	3973 руб. – +
M96680	20	ПРК-040	120 дней	4137 руб. – +
M96685	20	ПРК-050	120 дней	4137 руб. – +
M96690	20	ПРК-065	120 дней	4367 руб. – +
M96696	20	ПРК-080	120 дней	4367 руб. – +
M96662	25	Нет	Снято с производства	4009 руб. – +
M96674	25	ПРК-025	120 дней	4338 руб. – +
M96677	25	ПРК-032	120 дней	4338 руб. – +
M96681	25	ПРК-040	120 дней	4502 руб. – +
M96686	25	ПРК-050	120 дней	4502 руб. – +
M96691	25	ПРК-065	120 дней	4732 руб. – +
M96697	25	ПРК-080	120 дней	4732 руб. – +
M96701	25	ПРК-100	120 дней	4732 руб. – +
M96663	32	Нет	Снято с производства	5102 руб. – +
M96678	32	ПРК-032	120 дней	5431 руб. – +
M96682	32	ПРК-040	120 дней	5595 руб. – +
M96687	32	ПРК-050	120 дней	5595 руб. – +
M96692	32	ПРК-065	120 дней	5825 руб. – +
M96698	32	ПРК-080	120 дней	5825 руб. – +
M96702	32	ПРК-100	120 дней	5825 руб. – +
M96664	40	Нет	Снято с производства	6195 руб. – +
M96683	40	ПРК-040	120 дней	6688 руб. – +
M96688	40	ПРК-050	120 дней	6688 руб. – +
M96693	40	ПРК-065	120 дней	6918 руб. – +
M96699	40	ПРК-080	120 дней	6918 руб. – +
M96703	40	ПРК-100	120 дней	6918 руб. – +
M96665	50	Нет	Со склада	9316 руб. – +
M96694	50	ПРК-065	Со склада (комплектация 1..72 часа)	10039 руб. – +
M96700	50	ПРК-080	Со склада (комплектация 1..72 часа)	10039 руб. – +
M96704	50	ПРК-100	Со склада (комплектация 1..72 часа)	10039 руб. – +
M96666	65	Нет	Снято с производства	7946 руб. – +
M96705	65	ПРК-100	120 дней	8669 руб. – +
M96667	80	Нет	Снято с производства	9864 руб. – +
M96706	80	ПРК-100	120 дней	10587 руб. – +
M96668	100	Нет	Снято с производства	15344 руб. – +
