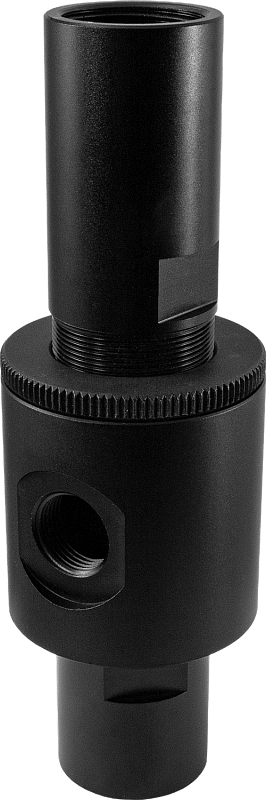

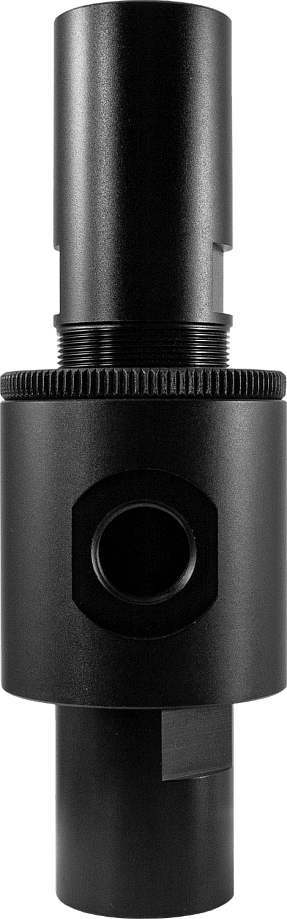

Транспортирующий вакуумный эжектор ACP

Прибор для транспортировки сыпучих сред, жидкостей и газов с помощью вакуума

Рабочая среда: сжатый воздух без содержания масла
Транспортируемая среда: неагрессивные жидкости и газы, сыпучие материалы
Максимальный вакуум: −85 кПа
Максимальный вакуумный расход: 125...3390 л/мин
Расход воздуха: 112...2550 л/мин
Рабочее давление: 0,55 МПа
Диаметр сопла: 6,5...19 мм
Материал корпуса: алюминий
Присоединение: G¼"...G¾" – порт вакуума (вход среды); G⅛"...G½" – вход сжатого воздуха; G¼"...G1" – порт выхода

В закладки

от 13 505 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Вакуумный транспортировочный эжектор AСР предназначен для транспортировки сыпучих сред, неагрессивных жидкостей и газов с помощью вакуума, создаваемого кинетической энергией струи сжатого воздуха
Особенности:

Прямоточная конструкция позволяет непрерывно транспортировать различные материалы
Расход вакуума регулируется вручную поворотом средней части эжектора
Для корректной работы эжектора направление движения транспортируемой среды должно совпадать с направлением стрелки на корпусе

Области применения:

Транспортировка рыхлых, сыпучих сред с высокой воздухопроницаемостью, например, порошков, кусочков текстиля, бумаги, пластика
Транспортировка зерновых культур
Удаление стружки во время механической обработки
Всасывание неагрессивных сточных вод и отходящих газов в различных техпроцессах

Принцип работы:

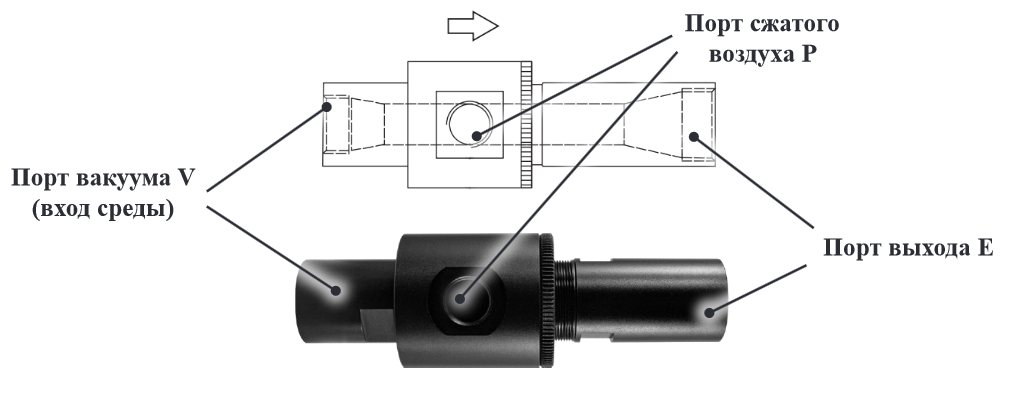

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате возникает область падения давления (вакуум), что вызывает подсос транспортируемой среды через порт вакуума V. Транспортируемая среда и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через выход Е

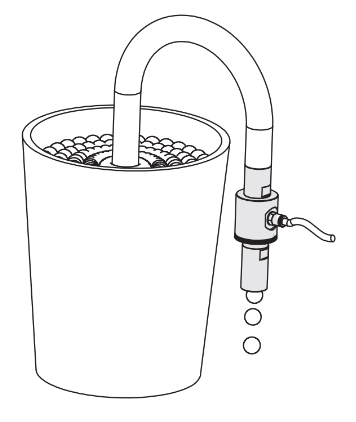

Пример использования:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Транспортируемая среда	Неагрессивные жидкости и газы, сыпучие материалы
Макс. вакуум	−85 кПа
Макс. вакуумный расход	125...3390 л/мин
Расход воздуха	112...2550 л/мин
Номинальное рабочее давление	0,55 МПа
Диаметр сопла	6,5 мм, 9,5 мм, 13 мм, 19 мм
Рабочая температура	−20...+80°C
Присоединение	G¼", G⅜", G½", G¾" – порт вакуума (вход среды) G⅛", G⅜", G½" – вход сжатого воздуха G¼", G½", G¾", G1" – порт выхода

Модификации:

Модель	Диаметр сопла, мм	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Порт вакуума	Вход сжатого воздуха	Порт выхода	Габаритные размеры, мм	Вес, г
ACP250	6,5	125...280	112...342	G¼"	G⅛"	G¼"	∅ 32×105	100
ACP375	9,5	395...846	176...825	G⅜"	G⅜"	G½"	∅ 45×165	286
ACP500	13	650...1695	340...1280	G½"	G⅜"	G¾"	∅ 51×160	394
ACP750	19	1130...3390	650...2550	G¾"	G½"	G1"	∅ 58×189	532

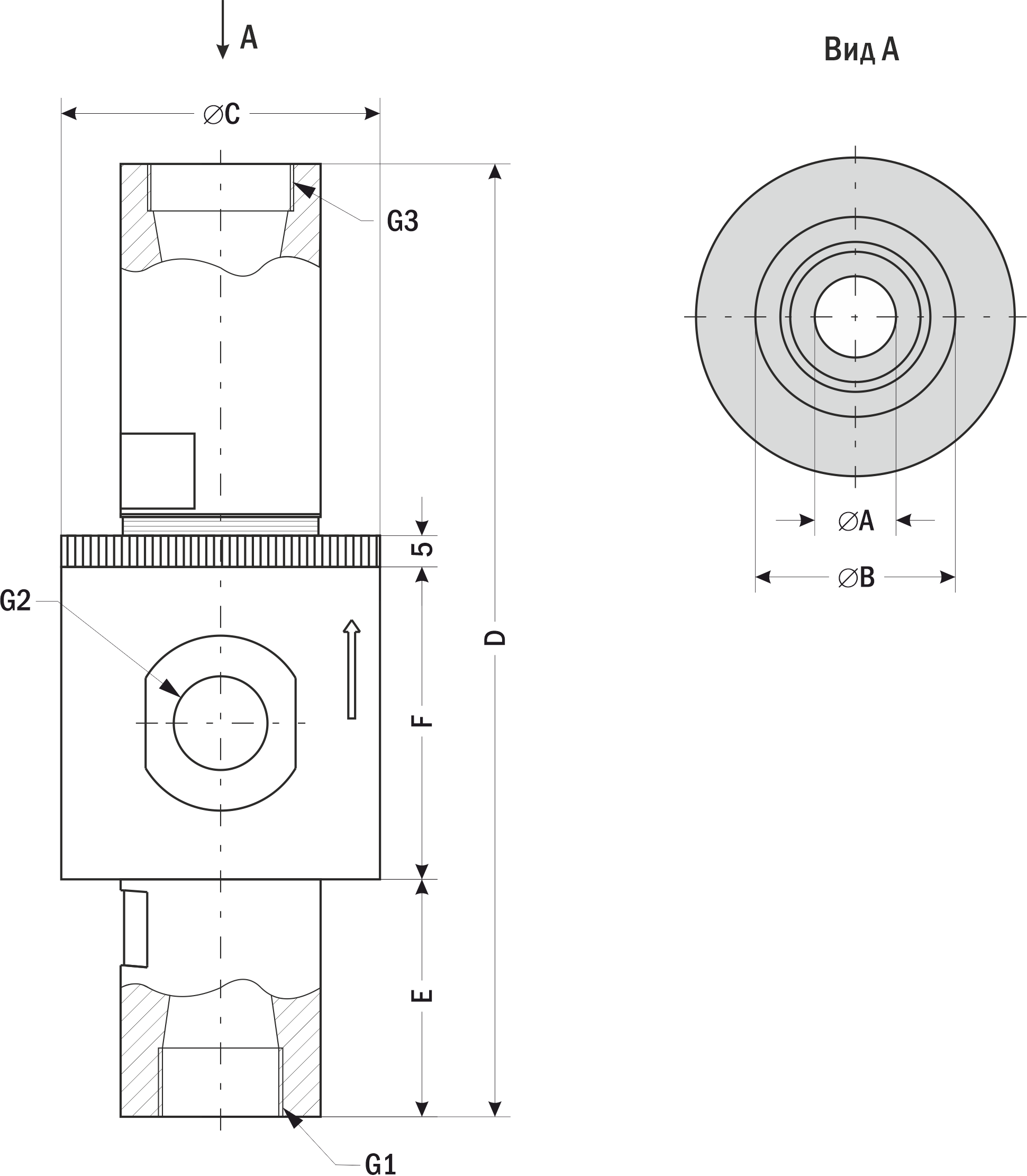

Габаритные размеры

Модель	Размеры, мм
Модель	∅A	∅B	∅C	D	E	F	G1 (порт вакуума)	G2 (вход сжатого воздуха)	G3 (порт выхода)
ACP250	6,5	19	32	94...105	22	32	G¼"	G⅛"	G¼"
ACP375	10	25	45	155...165	38	45	G⅜"	G⅜"	G½"
ACP500	13	32	51	155...160	38	51	G½"	G⅜"	G¾"
ACP750	19	38	58	175...189	38	51	G¾"	G½"	G1"

Версия: 2024-07-03-ШАР

Артикул	Модель	Материал	Срок поставки	Стоимость
ACP250 ACP375 ACP500 ACP750	Алюминий Нержавеющая сталь

Артикул	Модель	Материал	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Материал	Срок поставки	Стоимость
O66625	ACP500	Алюминий	Со склада	20077 руб. – +
O66626	ACP750	Алюминий	Со склада	29177 руб. – +

Артикул	Модель	Материал	Срок поставки	Стоимость
O66623	ACP250	Алюминий	Под заказ к 2025.06.01	13505 руб. – +
O66627	ACP250	Нержавеющая сталь	Под заказ к 2025.06.01	91489 руб. – +
O66624	ACP375	Алюминий	120 дней	14726 руб. – +
O66628	ACP375	Нержавеющая сталь	Под заказ к 2025.06.01	99766 руб. – +
O66625	ACP500	Алюминий	Со склада	20077 руб. – +
O66629	ACP500	Нержавеющая сталь	120 дней	115450 руб. – +
O66626	ACP750	Алюминий	Со склада	29177 руб. – +
O66630	ACP750	Нержавеющая сталь	120 дней	156838 руб. – +
