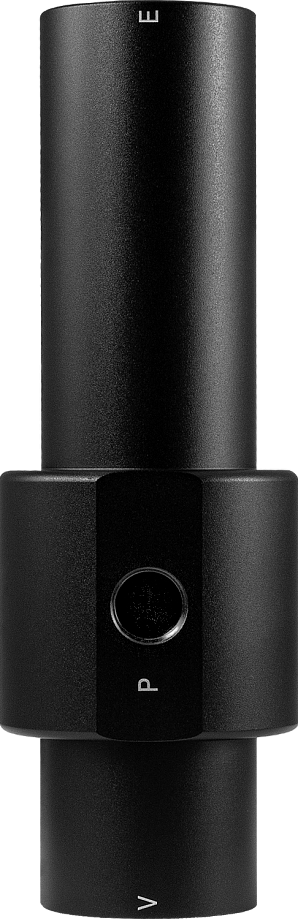

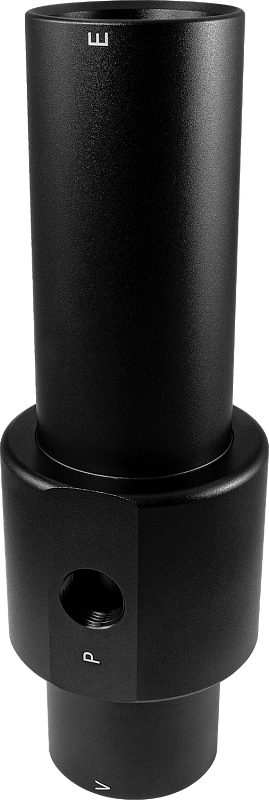

Транспортирующий вакуумный эжектор ACPF

Прибор для транспортировки сыпучих сред, жидкостей и газов с помощью вакуума

Рабочая среда: сжатый воздух без содержания масла
Транспортируемая среда: неагрессивные жидкости и газы, сыпучие материалы
Максимальный вакуум: −26...−9 кПа
Максимальный вакуумный расход: 295...5610 л/мин
Расход воздуха: 85...1365 л/мин
Рабочее давление: 0,6 МПа
Диаметр сопла: 6,5...38 мм
Материал корпуса: алюминий
Присоединение: ∅ 6,5 мм, ∅ 12,5 мм, ∅ 38 мм – порт вакуума (вход среды); G⅛", G¼", G⅜" – вход сжатого воздуха; ∅ 6,5 мм,∅ 12,5 мм, ∅ 38 мм – порт выхода
Монтаж на стену или плоскость

В закладки

от 8 232 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Вакуумный транспортировочный эжектор AСРF предназначен для транспортировки сыпучих сред, неагрессивных жидкостей и газов с помощью вакуума, создаваемого кинетической энергией струи сжатого воздуха

Особенности:

Прямоточная конструкция позволяет непрерывно транспортировать различные материалы
Для корректной работы эжектора направление движения транспортируемой среды должно совпадать с направлением стрелки на корпусе

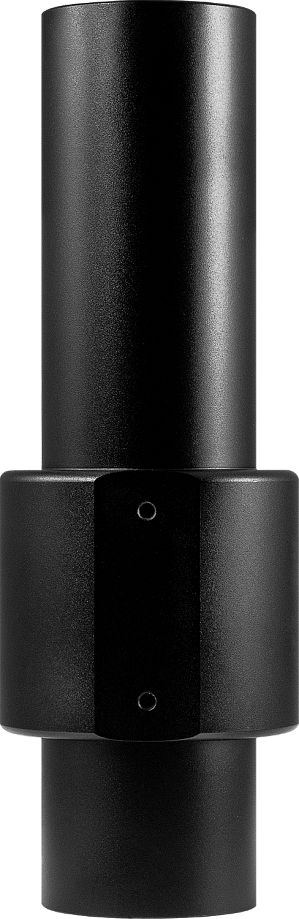

2 отверстия с резьбой М4 на корпусе для монтажа на стену или плоскость
Безрезьбовое присоединение трубок соответствующего наружного диаметра к портам входа и выхода среды (кроме модели ACPF3-3 – резьбовое присоединение)

Области применения:

Транспортировка рыхлых, сыпучих сред с высокой воздухопроницаемостью, например, порошков, кусочков текстиля, бумаги, пластика
Транспортировка зерновых культур
Удаление стружки во время механической обработки
Всасывание неагрессивных сточных вод и отходящих газов в различных техпроцессах

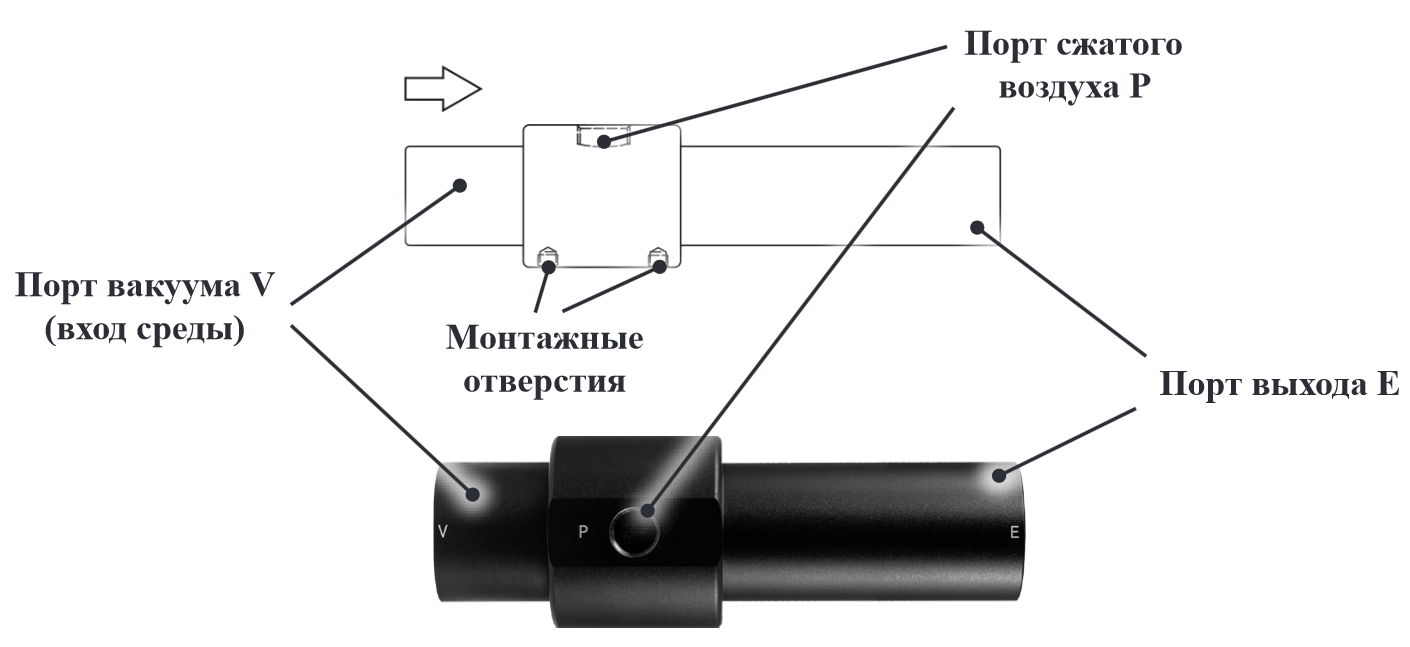

Принцип работы:

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате возникает область падения давления (вакуум), что вызывает подсос транспортируемой среды через порт вакуума V. Транспортируемая среда и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через выход Е

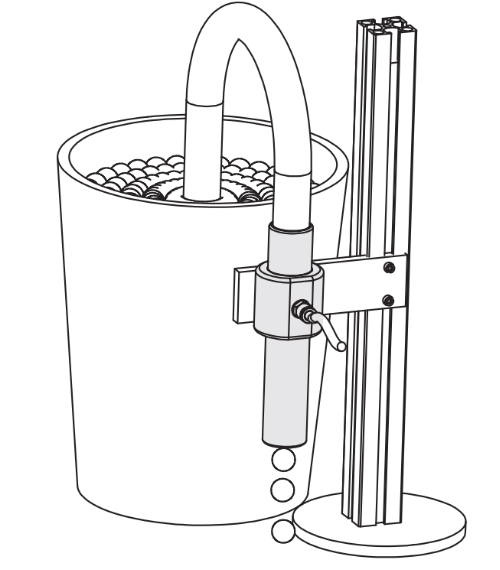

Пример использования:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Транспортируемая среда	Неагрессивные жидкости и газы, сыпучие материалы
Макс. вакуум	−26...−4,4 кПа
Макс. вакуумный расход	295...5610 л/мин
Расход воздуха	85...1365 л/мин
Номинальное рабочее давление	0,6 МПа
Диаметр сопла	6,5 мм, 12,5 мм, 38 мм
Рабочая температура	−20...+80°C
Присоединение	∅ 6,5 мм, ∅ 12,5 мм, ∅ 38 мм – порт вакуума (вход среды) G⅛", G¼", G⅜" – вход сжатого воздуха ∅ 6,5 мм, ∅ 12,5 мм, ∅ 38 мм – порт выхода

Модификации:

Модель	Диаметр сопла, мм	Макс.вакуум, КПа	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Порт вакуума	Вход сжатого воздуха	Порт выхода	Габаритные размеры, мм	Вес, г
ACPF2-3	6,5	−26	295	85...160	∅ 6,5 мм	G⅛"	∅ 6,5 мм	28×32×89	85
ACPF5-6	12,5	−35	870	395...680	∅ 12,5 мм	G¼"	∅ 12,5 мм	34×38×140	172
ACPF15-6	38	−9	5610	790...1365	∅ 38 мм	G⅜"	∅ 38 мм	65×69×205	670

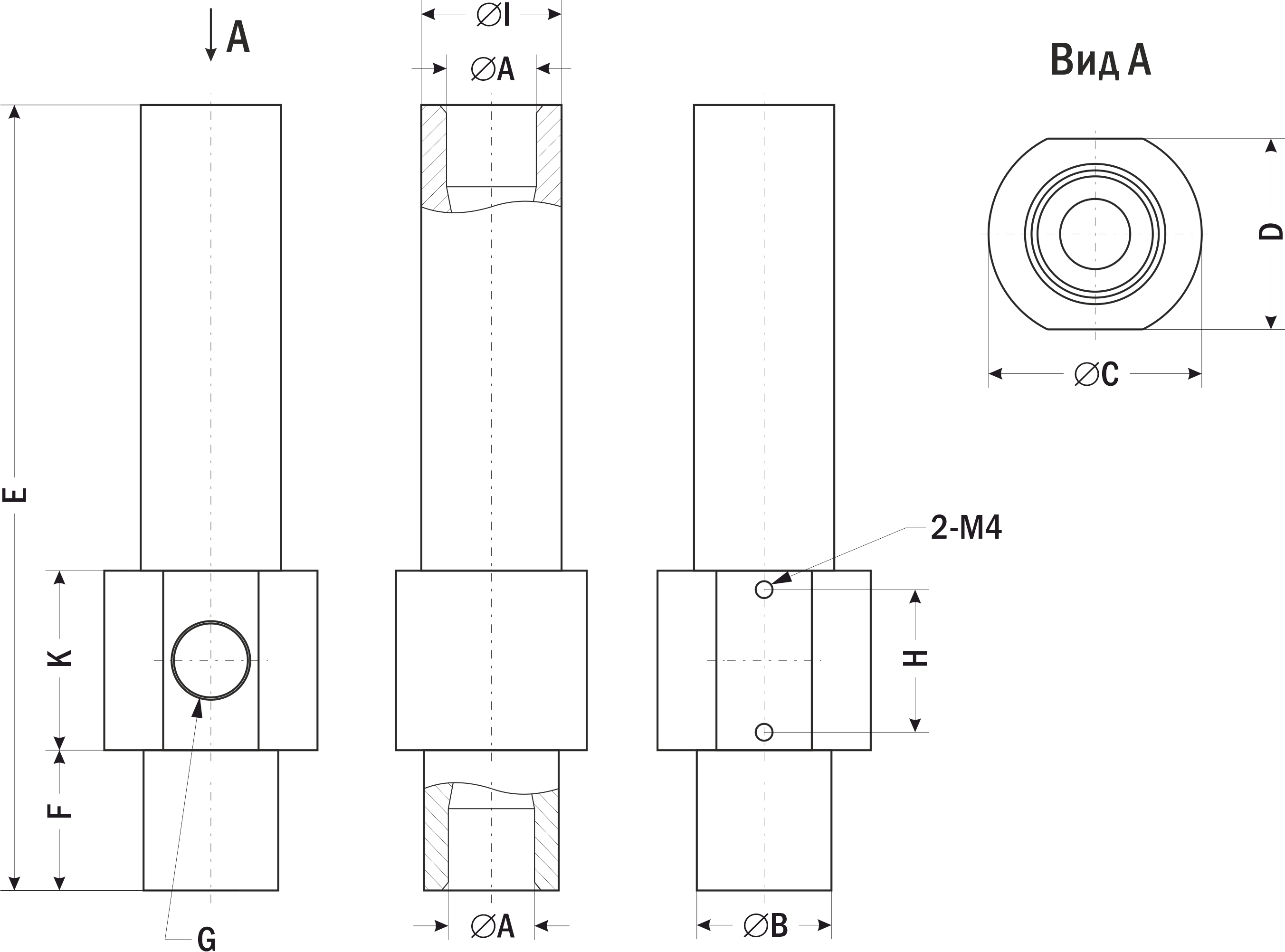

Габаритные размеры

Модель	Размеры, мм
Модель	∅A	∅B	∅C	D	E	F	H	K	I	G (вход сжатого воздуха)
ACPF2-3	6,5	18,5	32	28	89	19	18	25	19,5	G⅛"
ACPF5-6	12,5	24	38	34	140	25	23	32	25	G¼"
ACPF15-6	38	49.6	69	65	205	40	42	60	49,6	G⅜"

Версия: 2024-07-03-ШАР

Артикул	Модель	Материал	Срок поставки	Стоимость
ACPF 2-3 ACPF 3-3 ACPF 5-6 ACPF 7-6 ACPF 15-3 ACPF 15-6	Алюминий Нержавеющая сталь

Артикул	Модель	Материал	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Материал	Срок поставки	Стоимость
O73178	ACPF 5-6	Алюминий	Со склада	14336 руб. – +
O73181	ACPF 15-6	Алюминий	Со склада	25905 руб. – +

Артикул	Модель	Материал	Срок поставки	Стоимость
O73176	ACPF 2-3	Алюминий	Под заказ к 2025.06.01	8232 руб. – +
O73182	ACPF 2-3	Нержавеющая сталь	120 дней	56299 руб. – +
O73177	ACPF 3-3	Алюминий	120 дней	10065 руб. – +
O73183	ACPF 3-3	Нержавеющая сталь	120 дней	68588 руб. – +
O73178	ACPF 5-6	Алюминий	Со склада	14336 руб. – +
O73184	ACPF 5-6	Нержавеющая сталь	120 дней	78419 руб. – +
O73179	ACPF 7-6	Алюминий	120 дней	14812 руб. – +
O73185	ACPF 7-6	Нержавеющая сталь	120 дней	100966 руб. – +
O73180	ACPF 15-3	Алюминий	120 дней	20258 руб. – +
O73186	ACPF 15-3	Нержавеющая сталь	120 дней	138248 руб. – +
O73181	ACPF 15-6	Алюминий	Со склада	25905 руб. – +
O73187	ACPF 15-6	Нержавеющая сталь	120 дней	145700 руб. – +

Отзывы на этот товар пока отсутствуют.
