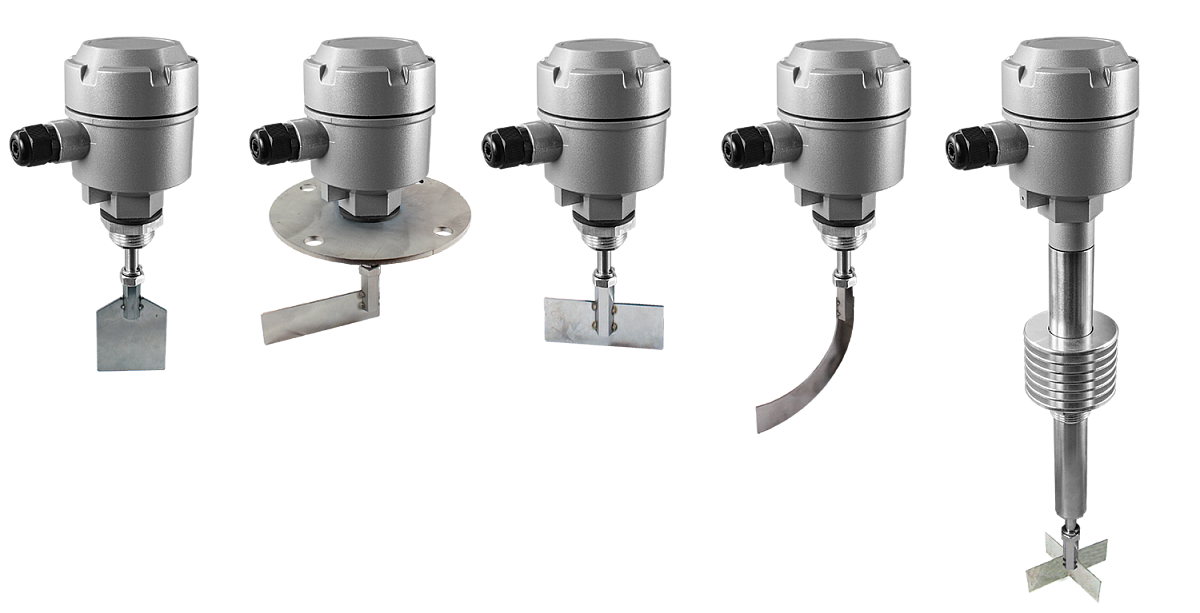

Ротационный датчик уровня РДУ2

Прибор для контроля предельного уровня сыпучих материалов

Работа со сложными материалами, склонными к налипанию (мукой, сахаром, цементом, сухими строительными смесями и др.), а также с материалами с
крупными фракциями (углем, песком, щебнем и др.)
Питание: ~220 В
Реле: ~5 А, 250 В
Мощность электродвигателя: 4 Вт
Температура рабочей среды: −20...+80°С или −20...+200°С
Присоединение: резьбовое G1", G1½" или фланцевое
Материал корпуса: силумин
Материал лопастей: нержавеющая сталь
Степень пылевлагозащиты: IP65

В закладки

от 10 616 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Ротационные (флажковые) датчики уровня серии РДУ предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.
Особенности:

Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
Модификация для сред с повышенной температурой −20...+200°С

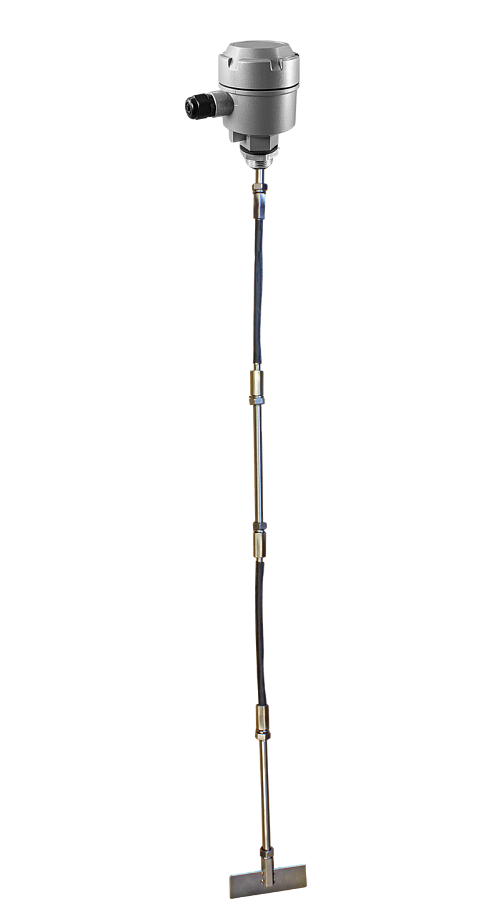

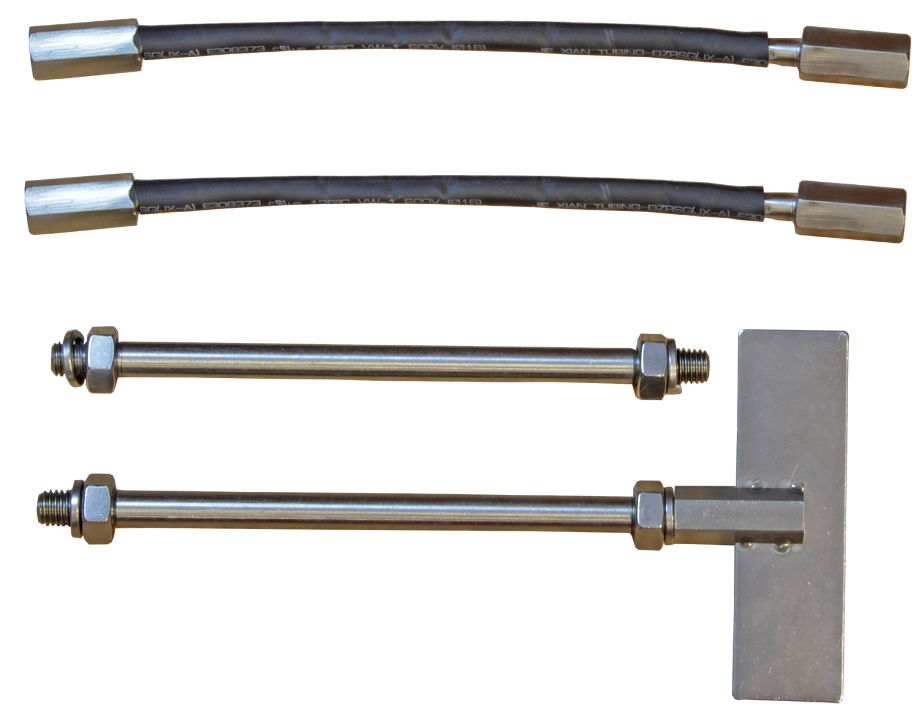

Гибкое удлинение 1,1 м для лопасти (опция)
Простой и быстрый монтаж
Прочная конструкция
Отсутствие необходимости в обслуживании

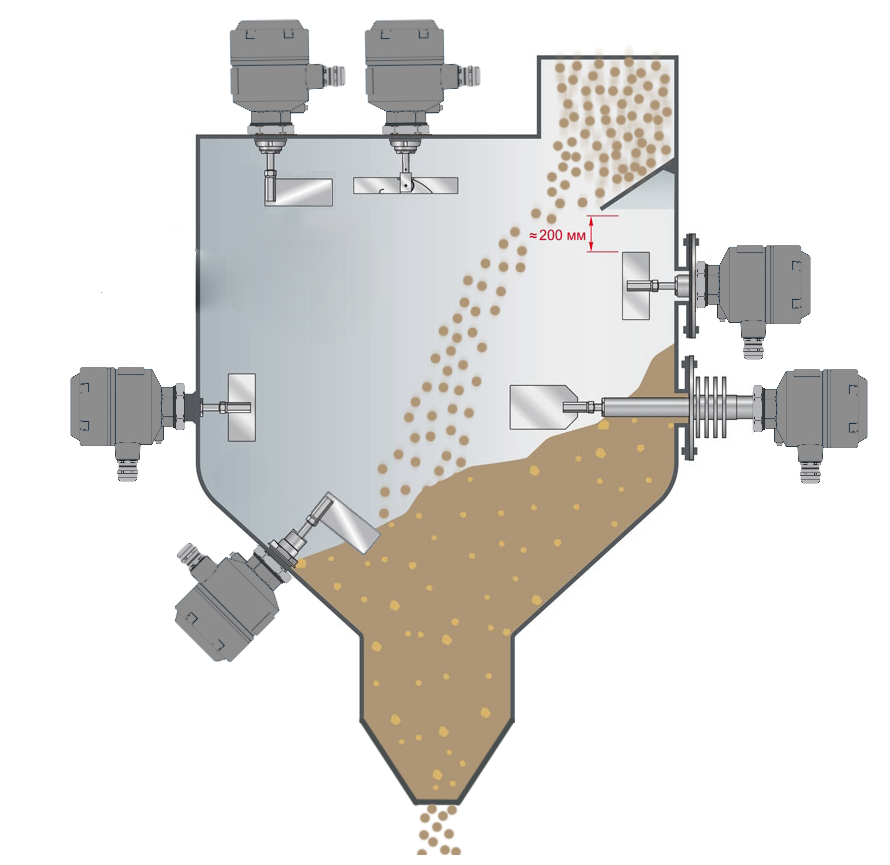

Принцип действия и область применения:В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий. Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью.Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.

Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.

Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:
– сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
– различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
– cыпучих пищевых продуктов (муки, сахара, крахмала);
– cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
– древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).

Для установки датчиков РДУ2-111, РДУ2-221 по месту эксплуатации используется бобышка БП-А-G1-30, для установки РДУ-221 также подходит бобышка БП-А-G1-100

Технические характеристики:

Параметр	Значение
Питание	~220 В
Мощность электродвигателя	4 Вт
Крутящий момент электродвигателя	0,98 Н∙м
Скорость вращения электродвигателя	1 об./мин
Тип управляющего контакта	НО+НЗ
Коммутационная способность реле	~5 А, 250 В
Степень пылевлагозащиты	IP65
Температура хранения	−20...+125°С
Материал корпуса прибора	силумин
Материал корпуса прибора и лопасти	нержавеющая сталь
Присоединение (G)	резьбовое G1", G1½" или фланцевое
Присоединение лопасти	М10×1,5

Модификации:

Модель	Присоединение	Шток	Температура рабочей среды, °С	Габаритные размеры, мм	Вес, г
РДУ-111	G1"	Стандартный	−20...+80	193×89×131	762
РДУ-115	G1½"	Стандартный	−20...+80	193×89×131	882
РДУ-221	G1"	Удлиненный	−20...+200	441×89×131	1416
РДУ-112	Фланцевое	Стандартный	−20...+80	193×155×163,5	1302
РДУ-222	Фланцевое	Удлиненный	−20...+200	441×155×163,5	1956

Расшифровка обозначения на примере датчика уровня РДУ-XYZ-WL-U:
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое G1", 2 − фланцевое, 5 − резьбовое G1½"
W − тип лопасти: Л1, Л2-80, Л3, Л4, Л5 или Л6.
L − Д1100: гибкое удлинение 1,1 м для лопасти (опция).
U − напряжение питания: 220 − ~220 В.

Габаритные размеры РДУ2

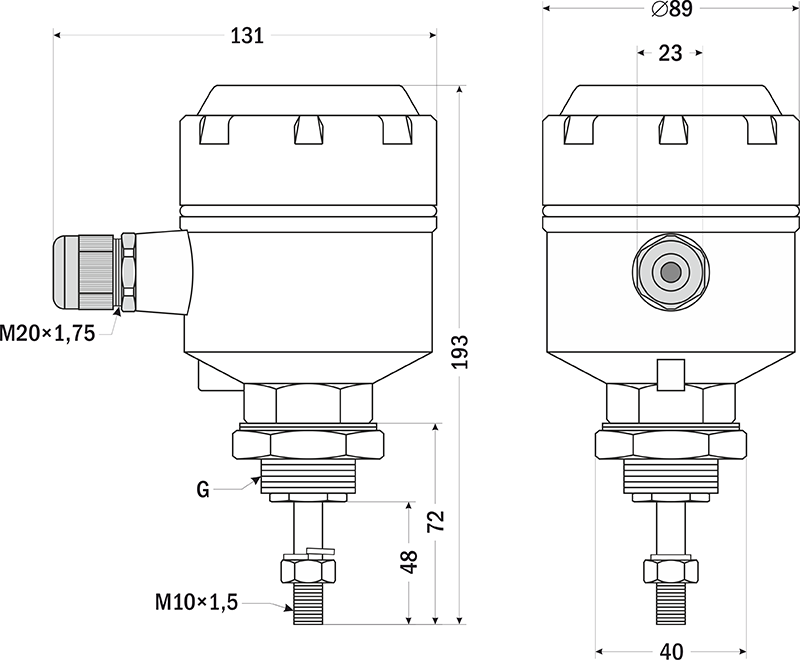

РДУ2-111, РДУ2-115

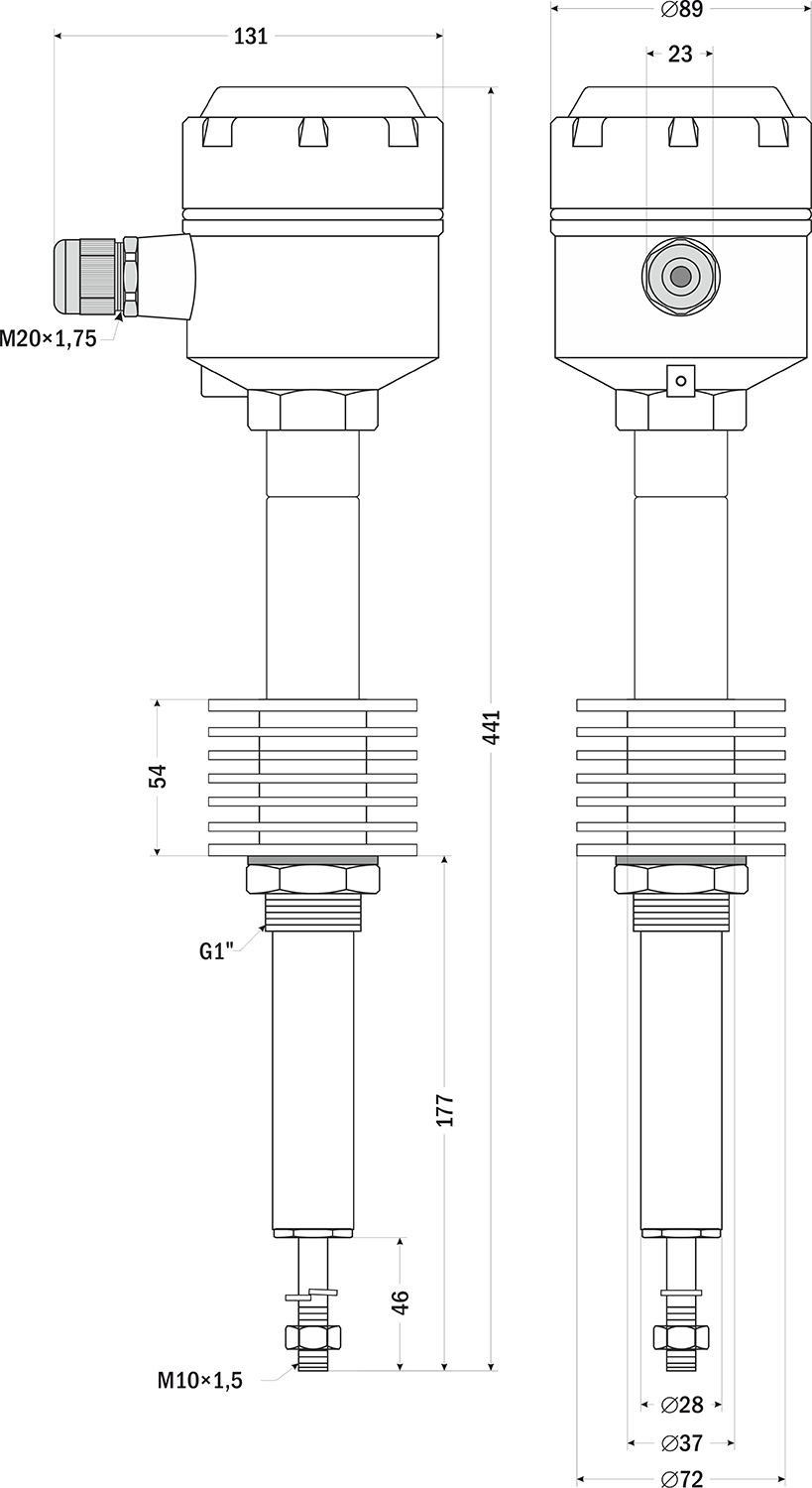

РДУ2-221 для повышенных температур с удлиненным штоком в защитном кожухе

Фланец

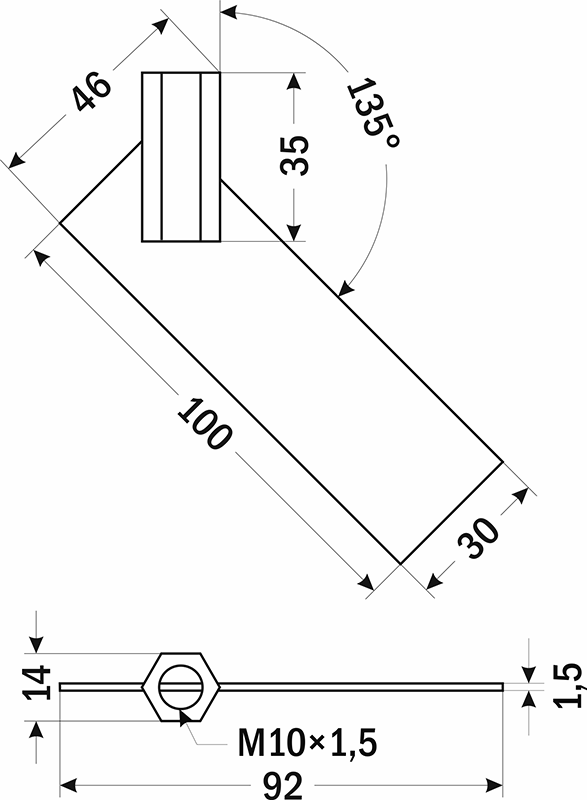

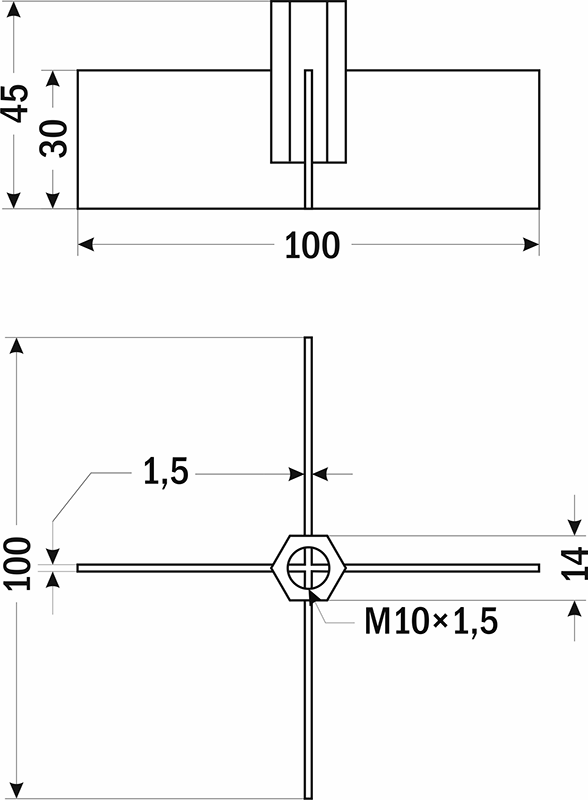

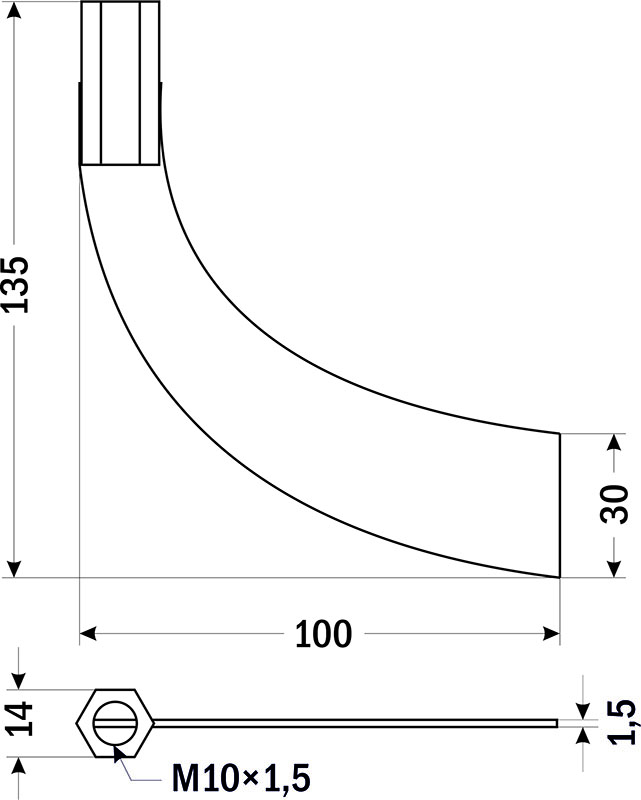

Габаритные размеры лопастей

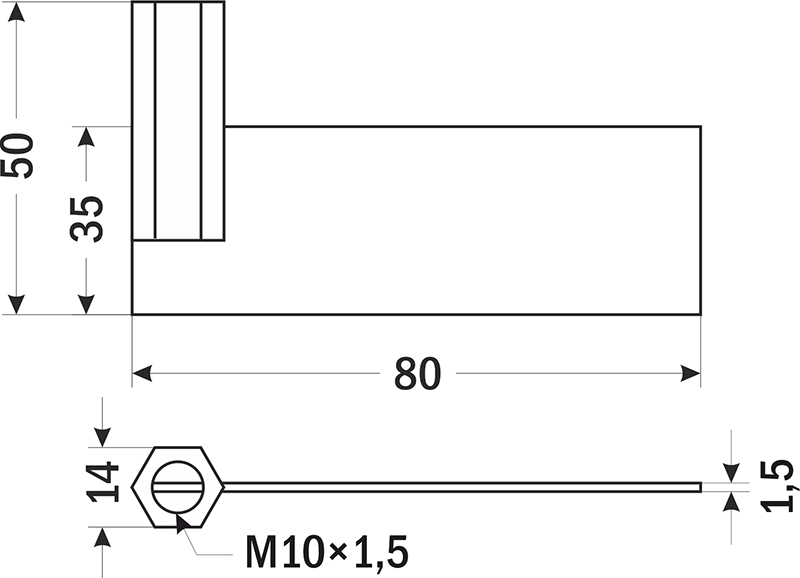

Лопасть Л1	Лопасть Л2-80

Лопасть Л3	Лопасть Л4

Лопасть Л5	Лопасть Л6

Версия: 2023-01-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	04.11.2024	1.06 Мб

Артикул	Температура рабочей среды, °С	Шток	Присоединение	Тип лопасти	Гибкое удлинение	Срок поставки	Стоимость
-20…+80 -20…+200	Стандартный Удлиненный	G 1" G 1 1/2" Фланцевое	Л1 Л2-80 Л3 Л4 Л5 Л6	нет 1,1 м

Артикул	Температура рабочей среды, °С	Шток	Присоединение	Тип лопасти	Гибкое удлинение	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Температура рабочей среды, °С	Шток	Присоединение	Тип лопасти	Гибкое удлинение	Срок поставки	Стоимость
O60064	-20…+80	Стандартный	G 1 1/2"	Л1	нет	Со склада	10616 руб. – +
O60094	-20…+80	Стандартный	G 1 1/2"	Л1	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60069	-20…+80	Стандартный	G 1 1/2"	Л2-80	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60099	-20…+80	Стандартный	G 1 1/2"	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60074	-20…+80	Стандартный	G 1 1/2"	Л3	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60104	-20…+80	Стандартный	G 1 1/2"	Л3	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60079	-20…+80	Стандартный	G 1 1/2"	Л4	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60109	-20…+80	Стандартный	G 1 1/2"	Л4	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60084	-20…+80	Стандартный	G 1 1/2"	Л5	нет	Со склада (комплектация 1..72 часа)	11438 руб. – +
O60114	-20…+80	Стандартный	G 1 1/2"	Л5	1,1 м	Со склада (комплектация 1..72 часа)	19247 руб. – +
O60089	-20…+80	Стандартный	G 1 1/2"	Л6	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60119	-20…+80	Стандартный	G 1 1/2"	Л6	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60063	-20…+200	Удлиненный	G 1"	Л1	нет	Со склада	16609 руб. – +
O60093	-20…+200	Удлиненный	G 1"	Л1	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60068	-20…+200	Удлиненный	G 1"	Л2-80	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60098	-20…+200	Удлиненный	G 1"	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60073	-20…+200	Удлиненный	G 1"	Л3	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60103	-20…+200	Удлиненный	G 1"	Л3	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60078	-20…+200	Удлиненный	G 1"	Л4	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60108	-20…+200	Удлиненный	G 1"	Л4	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60083	-20…+200	Удлиненный	G 1"	Л5	нет	Со склада (комплектация 1..72 часа)	17431 руб. – +
O60113	-20…+200	Удлиненный	G 1"	Л5	1,1 м	Со склада (комплектация 1..72 часа)	25240 руб. – +
O60088	-20…+200	Удлиненный	G 1"	Л6	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60118	-20…+200	Удлиненный	G 1"	Л6	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60066	-20…+200	Удлиненный	Фланцевое	Л1	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60096	-20…+200	Удлиненный	Фланцевое	Л1	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60071	-20…+200	Удлиненный	Фланцевое	Л2-80	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60101	-20…+200	Удлиненный	Фланцевое	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60076	-20…+200	Удлиненный	Фланцевое	Л3	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60106	-20…+200	Удлиненный	Фланцевое	Л3	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60081	-20…+200	Удлиненный	Фланцевое	Л4	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60111	-20…+200	Удлиненный	Фланцевое	Л4	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60086	-20…+200	Удлиненный	Фланцевое	Л5	нет	Со склада (комплектация 1..72 часа)	20020 руб. – +
O60116	-20…+200	Удлиненный	Фланцевое	Л5	1,1 м	Со склада (комплектация 1..72 часа)	27829 руб. – +
O60091	-20…+200	Удлиненный	Фланцевое	Л6	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60121	-20…+200	Удлиненный	Фланцевое	Л6	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +

Артикул	Температура рабочей среды, °С	Шток	Присоединение	Тип лопасти	Гибкое удлинение	Срок поставки	Стоимость
O60062	-20…+80	Стандартный	G 1"	Л1	нет	Снято с производства	10616 руб. – +
O60092	-20…+80	Стандартный	G 1"	Л1	1,1 м	120 дней	18425 руб. – +
O60067	-20…+80	Стандартный	G 1"	Л2-80	нет	Снято с производства	10616 руб. – +
O60097	-20…+80	Стандартный	G 1"	Л2-80	1,1 м	120 дней	18425 руб. – +
O60072	-20…+80	Стандартный	G 1"	Л3	нет	120 дней	10616 руб. – +
O60102	-20…+80	Стандартный	G 1"	Л3	1,1 м	120 дней	18425 руб. – +
O60077	-20…+80	Стандартный	G 1"	Л4	нет	Снято с производства	10616 руб. – +
O60107	-20…+80	Стандартный	G 1"	Л4	1,1 м	120 дней	18425 руб. – +
O60082	-20…+80	Стандартный	G 1"	Л5	нет	120 дней	11438 руб. – +
O60112	-20…+80	Стандартный	G 1"	Л5	1,1 м	120 дней	19247 руб. – +
O60087	-20…+80	Стандартный	G 1"	Л6	нет	120 дней	10616 руб. – +
O60117	-20…+80	Стандартный	G 1"	Л6	1,1 м	120 дней	18425 руб. – +
O60064	-20…+80	Стандартный	G 1 1/2"	Л1	нет	Со склада	10616 руб. – +
O60094	-20…+80	Стандартный	G 1 1/2"	Л1	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60069	-20…+80	Стандартный	G 1 1/2"	Л2-80	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60099	-20…+80	Стандартный	G 1 1/2"	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60074	-20…+80	Стандартный	G 1 1/2"	Л3	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60104	-20…+80	Стандартный	G 1 1/2"	Л3	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60079	-20…+80	Стандартный	G 1 1/2"	Л4	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60109	-20…+80	Стандартный	G 1 1/2"	Л4	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60084	-20…+80	Стандартный	G 1 1/2"	Л5	нет	Со склада (комплектация 1..72 часа)	11438 руб. – +
O60114	-20…+80	Стандартный	G 1 1/2"	Л5	1,1 м	Со склада (комплектация 1..72 часа)	19247 руб. – +
O60089	-20…+80	Стандартный	G 1 1/2"	Л6	нет	Со склада (комплектация 1..72 часа)	10616 руб. – +
O60119	-20…+80	Стандартный	G 1 1/2"	Л6	1,1 м	Со склада (комплектация 1..72 часа)	18425 руб. – +
O60065	-20…+80	Стандартный	Фланцевое	Л1	нет	Снято с производства	13205 руб. – +
O60095	-20…+80	Стандартный	Фланцевое	Л1	1,1 м	120 дней	21014 руб. – +
O60070	-20…+80	Стандартный	Фланцевое	Л2-80	нет	Снято с производства	13205 руб. – +
O60100	-20…+80	Стандартный	Фланцевое	Л2-80	1,1 м	120 дней	21014 руб. – +
O60075	-20…+80	Стандартный	Фланцевое	Л3	нет	120 дней	13205 руб. – +
O60105	-20…+80	Стандартный	Фланцевое	Л3	1,1 м	120 дней	21014 руб. – +
O60080	-20…+80	Стандартный	Фланцевое	Л4	нет	120 дней	13205 руб. – +
O60110	-20…+80	Стандартный	Фланцевое	Л4	1,1 м	120 дней	21014 руб. – +
O60085	-20…+80	Стандартный	Фланцевое	Л5	нет	120 дней	14027 руб. – +
O60115	-20…+80	Стандартный	Фланцевое	Л5	1,1 м	120 дней	21836 руб. – +
O60090	-20…+80	Стандартный	Фланцевое	Л6	нет	120 дней	13205 руб. – +
O60120	-20…+80	Стандартный	Фланцевое	Л6	1,1 м	120 дней	21014 руб. – +
O60063	-20…+200	Удлиненный	G 1"	Л1	нет	Со склада	16609 руб. – +
O60093	-20…+200	Удлиненный	G 1"	Л1	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60068	-20…+200	Удлиненный	G 1"	Л2-80	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60098	-20…+200	Удлиненный	G 1"	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60073	-20…+200	Удлиненный	G 1"	Л3	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60103	-20…+200	Удлиненный	G 1"	Л3	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60078	-20…+200	Удлиненный	G 1"	Л4	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60108	-20…+200	Удлиненный	G 1"	Л4	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60083	-20…+200	Удлиненный	G 1"	Л5	нет	Со склада (комплектация 1..72 часа)	17431 руб. – +
O60113	-20…+200	Удлиненный	G 1"	Л5	1,1 м	Со склада (комплектация 1..72 часа)	25240 руб. – +
O60088	-20…+200	Удлиненный	G 1"	Л6	нет	Со склада (комплектация 1..72 часа)	16609 руб. – +
O60118	-20…+200	Удлиненный	G 1"	Л6	1,1 м	Со склада (комплектация 1..72 часа)	24418 руб. – +
O60066	-20…+200	Удлиненный	Фланцевое	Л1	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60096	-20…+200	Удлиненный	Фланцевое	Л1	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60071	-20…+200	Удлиненный	Фланцевое	Л2-80	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60101	-20…+200	Удлиненный	Фланцевое	Л2-80	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60076	-20…+200	Удлиненный	Фланцевое	Л3	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60106	-20…+200	Удлиненный	Фланцевое	Л3	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60081	-20…+200	Удлиненный	Фланцевое	Л4	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60111	-20…+200	Удлиненный	Фланцевое	Л4	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
O60086	-20…+200	Удлиненный	Фланцевое	Л5	нет	Со склада (комплектация 1..72 часа)	20020 руб. – +
O60116	-20…+200	Удлиненный	Фланцевое	Л5	1,1 м	Со склада (комплектация 1..72 часа)	27829 руб. – +
O60091	-20…+200	Удлиненный	Фланцевое	Л6	нет	Со склада (комплектация 1..72 часа)	19198 руб. – +
O60121	-20…+200	Удлиненный	Фланцевое	Л6	1,1 м	Со склада (комплектация 1..72 часа)	27007 руб. – +
