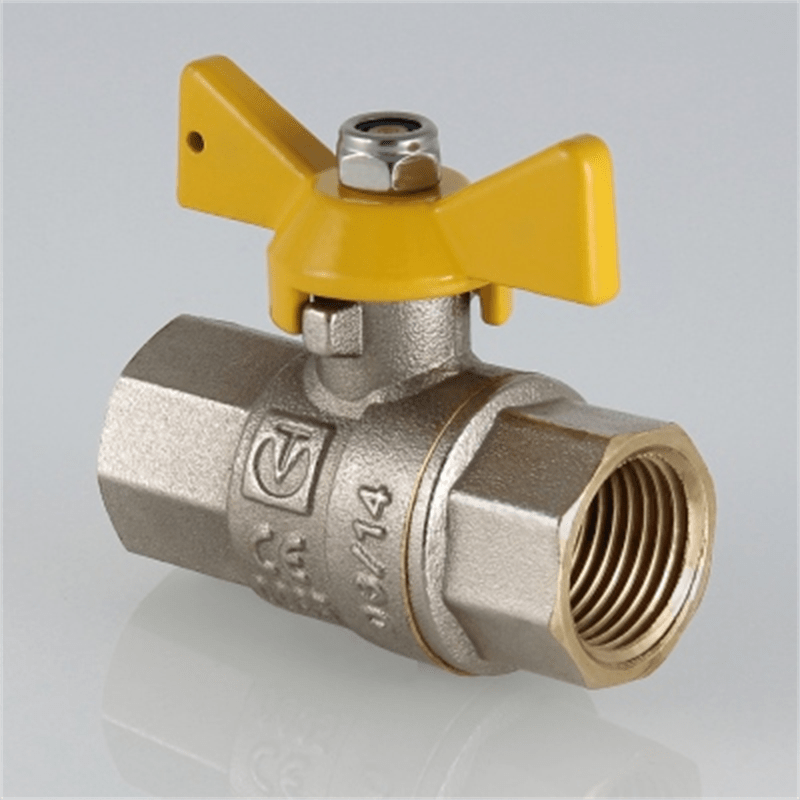

Краны применяются в качестве запорной арматуры на трубопроводах низкого и среднего давления систем газоснабжения как природным, так и сжиженным углеводородным газом (СУГ). Допускается использование крана на трубопроводах холодной и горячей воды, сжатого воздуха, жидких углеводородов.
Краны имеют разрешение Федеральной службы по экологическому, технологическому и атомному надзору РФ на их применение для газопроводов низкого и среднего давления.
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Газ, вода, пар, гликоли 50%
|
Материал | Корпуса: никелированная латунь
Уплотнения: PTFE
|
Температура рабочей среды | −20...+60°С (газ)
−20...+150°С (жидкости) |
Рабочее давление | 0,0...0,3 МПа (газ)
0,0...4 МПа (вода)
0,0...6 МПа (пробное давление для воды)
|
Диаметр условного прохода | 15 мм, 20 мм |
Присоединение крана
| G½", G¾"
Резьба внутренняя-внутренняя |
Средний полный ресурс
| 12 000 циклов
|
Средняя полная наработка на отказ
| 12 000 циклов |
Стандарт муфтовых патрубков | ГОСТ 6527 |
Стандарт штуцерных патрубков | ГОСТ 2822 |
Стандарт присоединительной резьбы | трубная ГОСТ 6357 |
Класс герметичности затвора по ГОСТ | «А» |
Климатическое исполнение | УХЛ 3.1 |
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, кг
|
VT.277.N.04
| 15
| 17
| G½"
| 0,181
|
VT.277.N.05 | 20
| 41
| G¾"
| 0,323
|
Версия: 2019-09-06-КВА
