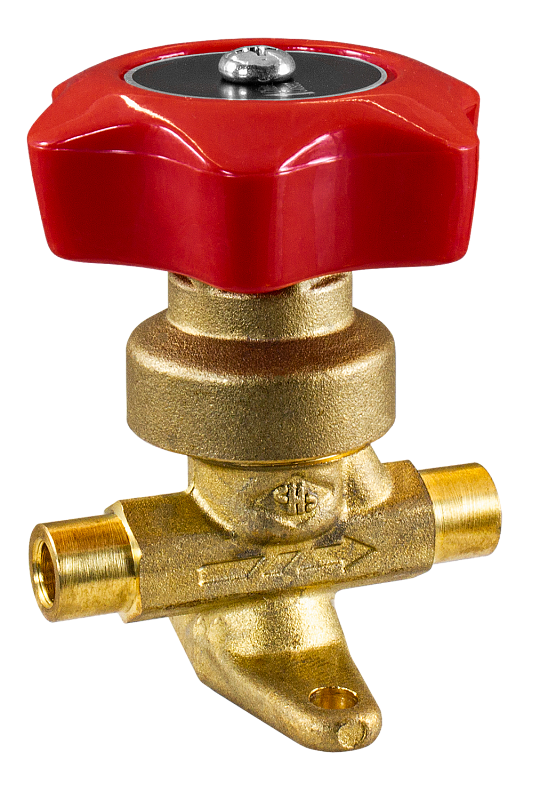

Вентиль ручной КРМ-10

Ручной вентиль для холодильных систем и систем кондиционирования воздуха

Рабочая среда: холодильные масла, фреон и другие типы хладагентов (R22, R134A, R407C, R410A, R502), кроме аммиака
Рабочая температура: −25...+100°C
Максимальное рабочее давление: 4,5 МПа
Присоединение: 1/4", 3/8", 1/2", 5/8", 6/8", 7/8" (под пайку или внешняя резьба), 7/16" с ниппелями под трубку Ø 6 мм
Материал: латунь или латунь + медь

В закладки

от 423 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

Ручные вентили КРМ-10 разработаны для холодильных систем и систем кондиционирования воздуха, работающих со всеми общепринятыми хлорфторсодержащими хладагентами, также они могут использоваться на масляных трубопроводах

Особенности:

Работа при высоком давлении до 4,5 МПа
Наличие отверстий для монтажа вентиля

Технические характеристики:

Параметр	Значение
Рабочая среда	Холодильные масла, фреон и другие типы хладагентов (R22, R134A, R407C, R410A, R502), кроме аммиака
Рабочая температура	−25...+100°C
Max рабочее давление	4,5 МПа
Присоединение	резьбовое: ⅜", 7/16", ½", ⅝", ¾", ⅞" + ниппели под расклепку в комплекте под пайку: ¼", ⅜", ½", ⅝", ¾", ⅞"

Модификации:

Модель	Присоединение	Материал	Габаритные размеры	Вес, кг
КРМ-10-6-1	7/16", внешняя резьба, с ниппелями под трубку ∅ 6,6 мм	Латунь	67×67×52 мм	0,2
КРМ-10-6-2	¼", под пайку, трубка ∅ 6 мм	Латунь + медь	66×102×52 мм	0,16
КРМ-10-10-1	⅜", внешняя резьба, с ниппелями под трубку ∅ 9,8 мм	Латунь	69×71,5×50 мм	0,23
КРМ-10-10-2	⅜", под пайку, трубка ∅ 9,5 мм	Латунь	69×52×50 мм	0,16
КРМ-10-12-1	½", внешняя резьба, с ниппелями под трубку ∅ 12,8 мм	Латунь	87×93×61,5 мм	0,42
КРМ-10-12-2	½", под пайку, трубка ∅ 12,6 мм	Латунь	86×80×61,5 мм	0,38
КРМ-10-15-1	⅝", внешняя резьба, с ниппелями под трубку ∅ 16 мм	Латунь	85×97×61,5 мм	0,47
КРМ-10-15-2	⅝", под пайку, трубка ∅ 16 мм	Латунь	86×82×61,5 мм	0,38
КРМ-10-19-1	¾", внешняя резьба, с ниппелями под трубку ∅ 19,2 мм	Латунь	85×102×61,5 мм	0,55
КРМ-10-19-2	¾", под пайку, трубка ∅ 19 мм	Латунь	86×85×61,5 мм	0,39
КРМ-10-22-1	⅞", внешняя резьба, с ниппелями под трубку ∅ 22,4 мм	Латунь	105×119×74 мм	1,02
КРМ-10-22-2	⅞", под пайку, трубка ∅ 22,4 мм	Латунь	87×83×61 мм	0,39

Габаритные размеры для КРМ-10-6-1, -10-1, -12-1, -15-1, -19-1, -22-1

Размеры, мм	КРМ-10
Размеры, мм	-6-1	-10-1	-12-1	-15-1	-19-1	-22-1
A	18,5	23,5	26	30,6	36	41
B	52	50	61,5	61,5	61,5	74
C1	57	60	81	84,4	87	105
C2	67	71,5	93	97	102	119
D	13,5	15	20	20	20	25
∅ E	4,4	5	6	6	6	6
F	6,6	9,8	12,8	16	19,2	22,4
G	7/16"	⅜"	½"	⅝"	¾"	⅞"
H	67	69	87	85	85	105
M	36	35	42	41	41	50

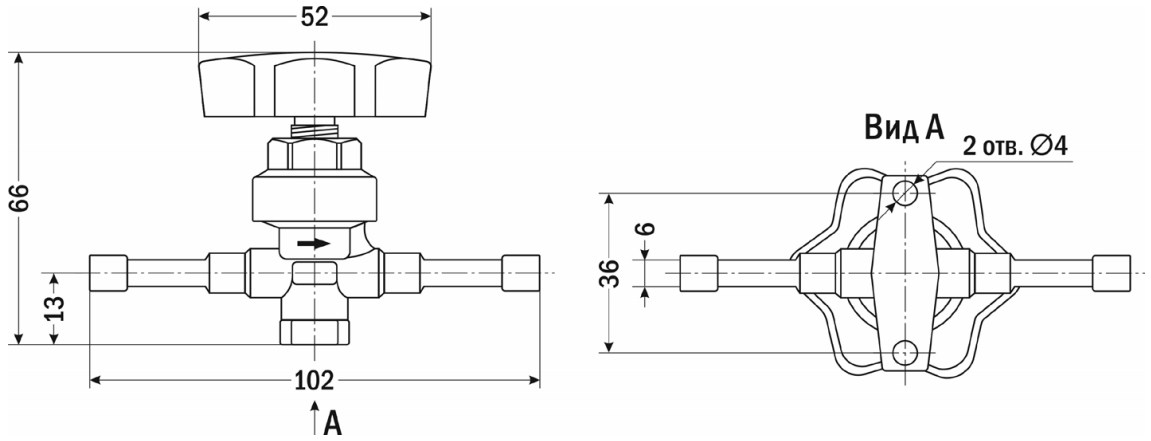

Габаритные размеры для КРМ-10-6-2

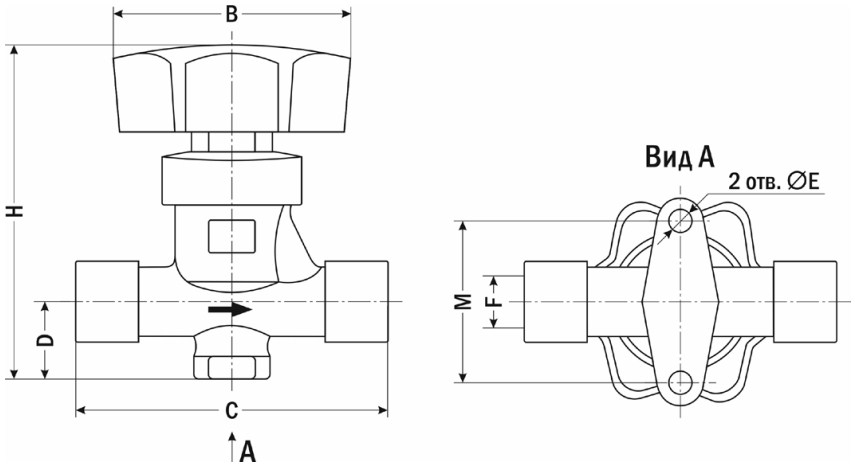

Габаритные размеры для КРМ-10-10-2, -12-2, -15-2, -19-2, -22-2

Размеры, мм	КРМ-10
Размеры, мм	-10-2	-12-2	-15-2	-19-2	-22-2
B	50	61,5	61,5	61,5	61
C	52	80	82	85	83
D	16	20	20	20	21
∅ E	5	6	6	6	6
F	9,5	12,6	16	19	22,4
H	69	86	86	86	87
M	35	41	41	41	41

Версия: 2018-09-21-КВА
