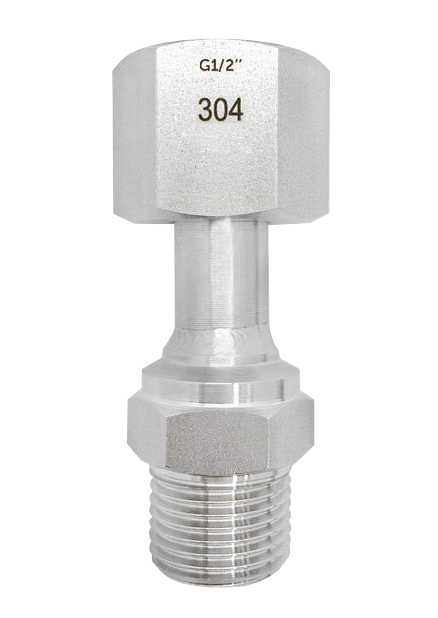

Резьбовые фитинги предназначены для присоединения манометров или датчиков давления к системе, либо для соединения участков импульсных линий между собой. Наличие накидной гайки позволяет установить измерительный прибор в требуемом положении без использования дополнительных прокладок или перетягивания резьбы
Технические характеристики:
Параметр | Значение |
Присоединение
| К прибору | Накидная гайка с внутренней резьбой G½"
|
К процессу | Наружная G½" |
Рабочее давление | 40 МПа |
Материал корпуса
| Нержавеющая сталь
|
Вес
| 180 г
|

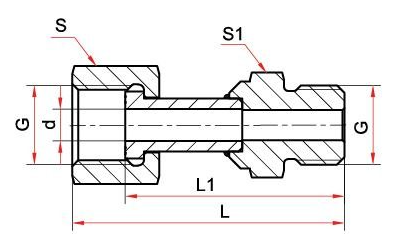

Габаритные размеры |
|
G | S, мм
| S1, мм | L, мм | L1, мм | d, мм | d1, мм |
G½" | 27 | 24 | 72 | 59 | 8,5 | 8 |
Версия: 2023-02-01-ЛВС
