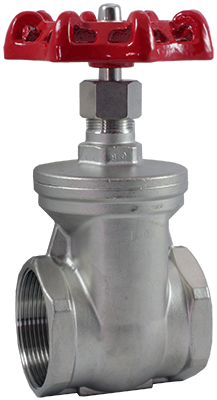

Задвижка клиновая КЗРК-11

Задвижка клиновая для остановки/пуска потока рабочей среды

Рабочая среда: пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Температура рабочей среды: −20...+200°С
Рабочее давление: 0,0...1,4 МПа
Диаметр условного прохода: 15...100 мм
Материалы: нержавеющая сталь (корпус задвижки/запорного элемента), PTFE (уплотнение крышки)
Присоединение: резьбовое G½"...G4"
Ручное управление задвижкой при помощи штурвала

В закладки

от 626 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Клиновая задвижка КЗРК-11 относится к одной из разновидностей трубопроводной арматуры. Она предназначена для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин, прикрепленный к штоку, а тот, в свою очередь – к штурвалу. Клин двигается перпендикулярно потоку рабочей среды.
Клиновые задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки используют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.

Особенности:

Возможность применения для перекрытия потока рабочей среды большой вязкости
Возможность подачи рабочей среды в любом направлении
Уплотнение запорного элемента: металл по металлу
Повышенная герметичность прохода в закрытом положении
Незначительное гидравлическое сопротивление при полностью открытом ходе
Ручное управление задвижкой при помощи штурвала
Простая и надежная конструкция
Удобство в эксплуатации и обслуживании
Долгий срок службы.

Следует учитывать:

Возможность заклинивания или затрудненного открытия/закрытия при резких перепадах температур

Принцип действия: Штурвал клиновой задвижки прикреплен к штоку, связанному с запорным элементом (клином). При вращении штурвала вращение передается на шток, который за счет резьбы поднимается или опускается (в зависимости от направления вращения), перемещая клин.
На штурвале задвижки КЗРК-11 заводом-изготовителем маркируется направление вращения для закрытия или открытия по стандартам техники безопасности. При повороте штурвала по часовой стрелке клиновая задвижка закрывается, а при повороте против часовой – открывается.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Материал	Корпуса задвижки/запорного элемента: нержавеющая сталь Уплотнения крышки: PTFE Уплотнения запорного элемента:металл по металлу
Температура рабочей среды	−20...+200°С
Рабочее давление	0,0...1,4 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, кг
КЗРК-11-015 GSP	15	12,8	½"	0,35
КЗРК-11-020 GSP	20	31,6	¾"	0,44
КЗРК-11-025 GSP	25	61,4	1"	0,56
КЗРК-11-032 GSP	32	93,8	1¼"	0,78
КЗРК-11-040 GSP	40	140,8	1½"	1,37
КЗРК-11-050 GSP	50	273	2"	1,56
КЗРК-11-065 GSP	65	404	2½"	3,45
КЗРК-11-080GSP	80	573	3"	4,44
КЗРК-11-100 GSP	100	936	4"	6,22

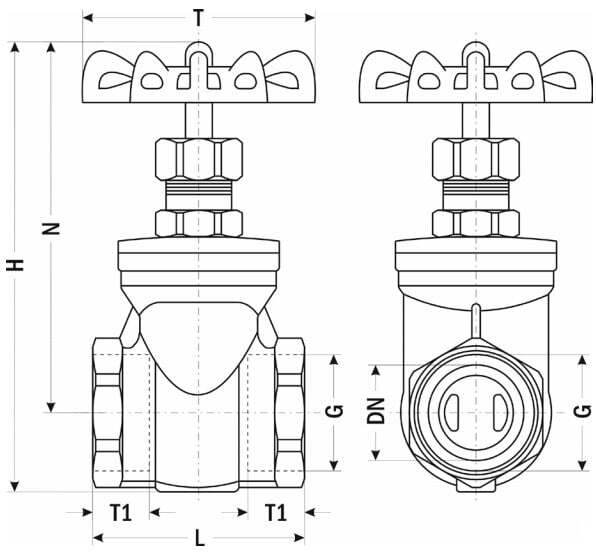

Габаритные размеры

Размеры, мм	КЗРК-11, Ду, мм
Размеры, мм	-015	-020	-025	-032	-040	-050	-065	-080	-100
DN	15	20	25	32	40	50	65	80	100
G	½"	¾"	1"	1¼"	1½"	2"	2½"	3"	4"
L	52	58	61	71	82	83	106	118	128
N	97	108	117	125	150	161	198	215	238
H	113	125	138	155	183	198	246	272	313
T	64	73	73	77	96	106	125	125	140
T1	15	16	17	17	22	20	28	32	32

Версия: 2018-09-18-КВА
