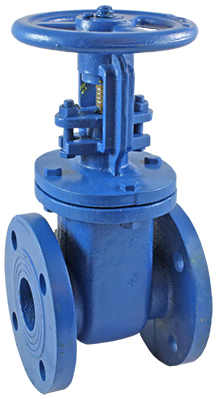

Задвижка клиновая полнопроходная КЗРК-14ВФ

Задвижка клиновая полнопроходная для остановки/пуска потока рабочей среды

Рабочая среда: вода, горячая вода, воздух, жидкости, не агрессивные к материалам задвижки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Температура рабочей среды: −30...+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...300 мм
Материалы: чугун (корпус задвижки/клин/штурвал), нержавеющая сталь (шток), графит (уплотнение)
Присоединение: фланцевое F2"...F12"
Ручное управление задвижкой при помощи штурвала

В закладки

от 4 288 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клиновая задвижка – это трубопроводная арматура, запирающий элемент которой двигается перпендикулярно потоку рабочей среды. Клиновая задвижка КЗРК-14ВФ предназначена для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запирающего элемента в задвижке выступает плоский металлический клин, прикрепленный к штоку, а он в свою очередь – к штурвалу.
Задвижки широко применяют для перекрытия потоков газообразных или жидких сред в трубопроводах. В газовой промышленности задвижки применяют при оборудовании устья скважин, на промысловых сборных пунктах, магистральных и распределительных газопроводах, трубопроводах компрессорных и газораспределительных станций.

Достоинства:

Повышенная герметичность прохода в закрытом положении
Незначительное гидравлическое сопротивление при полностью открытом ходе
Возможность применения для перекрытия потоков рабочей среды большой вязкости
Возможность подачи рабочей среды в любом направлении
Выдвижной шток
Надежная конструкция
Долгий срок службы
Фланцы стандарта DIN 3352 F4

Следует учитывать:

Возможность заклинивания или затрудненного открытия/закрытия при резких перепадах температур
Невозможность работы с веществами, содержащими крупные твердые включения

Принцип действия: Штурвал задвижки прикреплен к штоку, связанному с запорным элементом (клином). Вращение штурвал а заставляет шток за счет резьбы ввинчиваться или вывинчиваться из штурвала (в зависимости от направления вращения), перемещая клин.
На задвижках заводом-изготовителем маркируется направление вращения для закрытия или открытия по стандартам техники безопасности. При повороте штурвала по часовой стрелке клиновая задвижка закрывается, а при повороте против часовой – открывается.
Наружное расположение ходового узла позволяет следить за его состоянием и своевременно производить техническое обслуживание, а отсутствие воздействия рабочей среды на резьбу снижает износ ходового узла и уплотнений.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, жидкости, не агрессивные к материалам задвижки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Материал	Корпус задвижки/клин/штурвал: чугун Шток: нержавеющая сталь Уплотнение: графит
Температура рабочей среды	−30...+120°С
Рабочее давление	0,0...1,6 МПа
Испытательное давление	2,4 МПа
Диаметр условного прохода	50...300 мм
Присоединение крана	Фланцевое F2"...F12"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Крутящий момент, Н·м	Присоединение	Вес, кг
КЗРК-14ВФ-050 FHC	50	200	40	F2"	13,2
КЗРК-14ВФ-065 FHC	65	390	40	F2½"	15,6
КЗРК-14ВФ-080 FHC	80	600	60	F3"	23
КЗРК-14ВФ-100 FHC	100	1000	75	F4"	25,2
КЗРК-14ВФ-125 FHC	125	1800	95	F5"	36
КЗРК-14ВФ-150 FHC	150	2900	110	F6"	45,6
КЗРК-14ВФ-200 FHC	200	6000	160	F8"	75
КЗРК-14ВФ-250 FHC	250	10 000	210	F10"	121
КЗРК-14ВФ-300 FHC	300	16 000	280	F12"	165

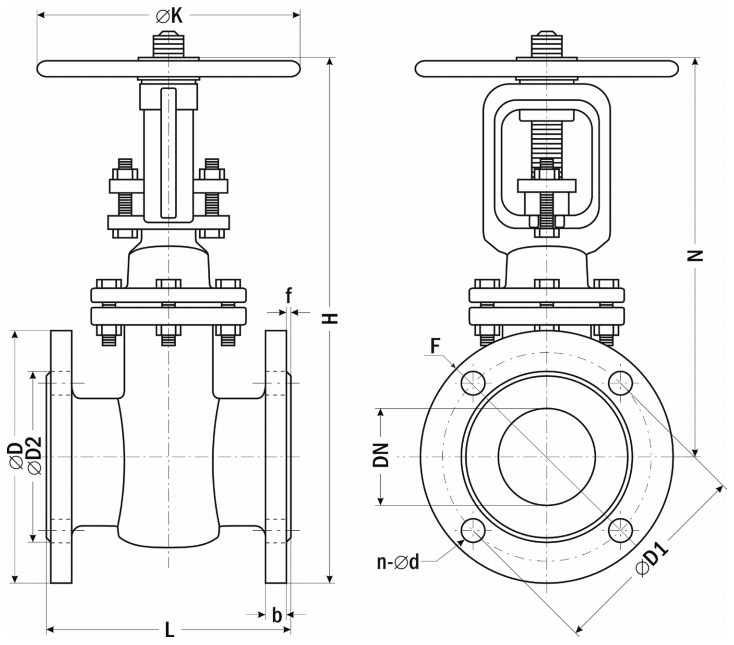

Габаритные размеры

Размеры, мм	КЗРК-14ВФ, Ду, мм
Размеры, мм	-050	-065	-080	-100	-125	-150	-200	-250	-300
DN	50	65	80	100	125	150	200	250	300
b	18	18	20	20	21	23	24	24	26
∅ D	165	185	200	220	250	285	340	405	460
∅ D1	125	145	160	180	210	240	295	355	410
∅ D2	102	122	138	156	188	210	268	320	378
f	1	1	2	2	1	1	3	3	4
F	2"	2½"	3"	4"	5"	6"	8"	10"	12"
H	347	383	472	495	575	604	706	829,5	958
∅ K	160	160	н/д	195	216	216	н/д	н/д	н/д
L	149	169	180	190	198	210	230	250	270
n-∅ d	4-19	4-19	8-19	8-19	8-19	8-23	12-23	12-27	12-27
N	264,5	290,5	372	385	450	461,5	536	627	728

Версия: 2018-09-17-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.57 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
50 65 80 100 125 150 200 250 300

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61626	КЗРК-14ВФ-050 FHC	50	Со склада	4288 руб. – +
O61627	КЗРК-14ВФ-065 FHC	65	Со склада	5603 руб. – +
O61630	КЗРК-14ВФ-125 FHC	125	Со склада	13152 руб. – +
O61631	КЗРК-14ВФ-150 FHC	150	Со склада	15467 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61626	КЗРК-14ВФ-050 FHC	50	Со склада	4288 руб. – +
O61627	КЗРК-14ВФ-065 FHC	65	Со склада	5603 руб. – +
O61628	КЗРК-14ВФ-080 FHC	80	Снято с производства	7576 руб. – +
O61629	КЗРК-14ВФ-100 FHC	100	Снято с производства	8891 руб. – +
O61630	КЗРК-14ВФ-125 FHC	125	Со склада	13152 руб. – +
O61631	КЗРК-14ВФ-150 FHC	150	Со склада	15467 руб. – +
O61632	КЗРК-14ВФ-200 FHC	200	Снято с производства	24673 руб. – +
O61633	КЗРК-14ВФ-250 FHC	250	Снято с производства	39798 руб. – +
O61634	КЗРК-14ВФ-300 FHC	300	Снято с производства	54265 руб. – +
