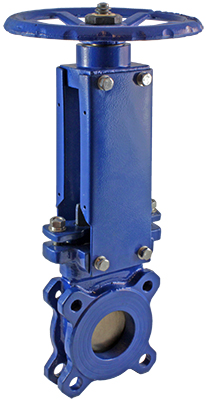

Задвижка шиберная (ножевая) КЗРШ-15ВФ

Шиберная (ножевая) задвижка КЗРШ-15ВФ – это трубопроводная арматура, которая предназначается для остановки/пуска потока рабочей среды и не применяется для регулирования объема потока в трубопроводе. В качестве запорного элемента в шиберной задвижке используется запорный элемент («нож»), который двигаясь перпендикулярно потоку рабочей среды, разрезает его и перекрывает проходное отверстие устройства.
Шиберная задвижка, или задвижка гильотинного типа, используется в самых различных отраслях промышленности. В частности, наиболее популярными сферами использования такой задвижки являются: химическая отрасль, нефтегазодобывающая промышленность, сфера производства строительных материалов, коммунальное хозяйство, горнодобывающая промышленность, целлюлозно-бумажная отрасль, электроэнергетика и т. д.

Достоинства:

Способность запорного элемента прорезать поток любой консистенции
Любое направление подачи потока рабочей среды
Надежное перекрытие потока рабочей среды
Минимальное гидравлическое сопротивление
Отсутствие застойных явлений, когда задвижка полностью открыта
Антикоррозийное покрытие толщиной 250 мк
Выдвижной шток
Простота монтажа, технического обслуживания и ремонта
Долгий срок службы
Задвижка может быть установлена между фланцами стандарта DIN

Следует учитывать:

Повышенный износ уплотнительных поверхностей

Принцип действия: Шиберная ножевая задвижка КЗРШ-15ВФ – это трубопроводная арматура, предназначенная для остановки или пуска потока рабочей среды. Шиберная задвижка действует по принципу гильотинного ножа, опускаясь вниз или поднимаясь вверх под воздействием привода. Приводом может служить штурвал, прикрепленный к штоку. При вращении штурвала шток будет перемещать запорный элемент («нож») в корпусе задвижки перпендикулярно потоку среды. В нижнем положении проход для рабочей среды полностью закрыт, в верхнем – полностью открыт. Главный плюс такой системы в том, что когда задвижка поднята – ее проходное отверстие полностью свободно, отсутствуют застойные явления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, спирт, слабые кислоты и щелочи, химическое сырье, шлак, целлюлоза, угольная зола и т. д.
Материал	Корпус задвижки/штурвал: чугун Запорный элемента/шток: нержавеющая сталь Уплотнение: NBR
Температура рабочей среды	−20...+80°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...400 мм
Присоединение крана	Межфланцевое W2"...W16"

Модификации:

Модель	Ду, мм	Крутящий момент, Н·м	Присоединение	Вес, кг
КЗРШ-15ВФ-050 WHN	50	10	W2"	6,3
КЗРШ-15ВФ-065 WHN	65	15	W2½"	7,7
КЗРШ-15ВФ-080 WHN	80	20	W3"	9,4
КЗРШ-15ВФ-100 WHN	100	25	W4"	11,1
КЗРШ-15ВФ-125 WHN	125	30	W5"	17,4
КЗРШ-15ВФ-150 WHN	150	40	W6"	25
КЗРШ-15ВФ-200 WHN	200	50	W8"	34
КЗРШ-15ВФ-250 WHN	250	70	W10"	50
КЗРШ-15ВФ-300 WHN	300	110	W12"	69
КЗРШ-15ВФ-350 WHN	350	170	W14"	110
КЗРШ-15ВФ-400 WHN	400	250	W16"	144

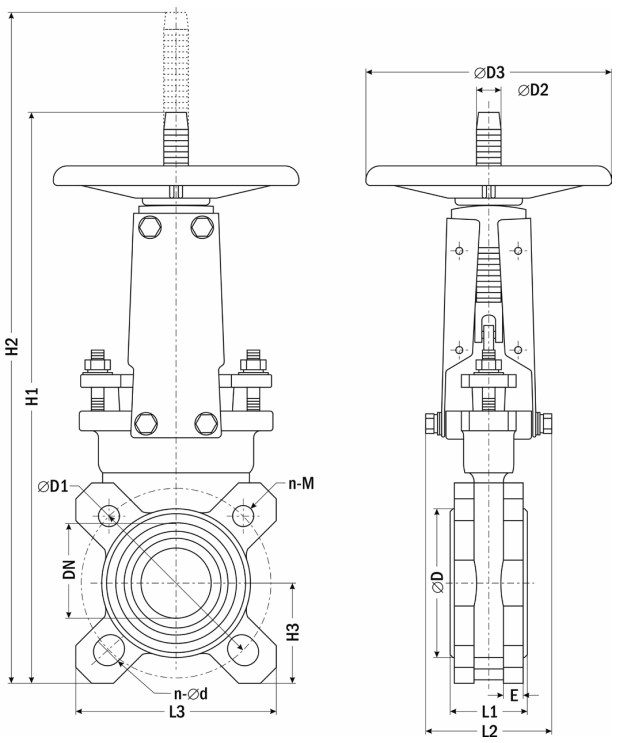

Габаритные размеры

Размеры, мм	КЗРШ-15ВФ, Ду, мм
Размеры, мм	-050	-065	-080	-100	-125	-150	-200	-250	-300	-350	-400
DN	50	65	80	100	125	150	200	250	300	350	400
∅ D	106	120	137	163	188	215	250	285	340	395	445
∅ D1	126	145	160	185	208	240	295	355	410	470	525
∅ D2	17,5	18	18	18	23	23	25	25	25	35	35
∅ D3	175	215	215	215	238	298	310	310	310	500	500
E	15	12	16	16,5	18	21
H1	369	460	503	550	620	655	774	885	1052	1188	1333
H2	419	525	583	650	745	805	974	1135	1352	1538	1733
H3	66	75	95	115	125	135	165	198	234	256	292
L1	53	50	53	53	61	62	70	70	76	76	89
L2	84	94	90	88	122	122	123	123	123	198	198
L3	139	150	167	185	188	200	263	315	370	420	478
n-∅ d	2-18	2-18	2-18	2-18	2-18	2-23	н/д	н/д	н/д	н/д	н/д
n-M	2-M16	2-M16	2-M16	2-M16	2-M16	2-M20	н/д	н/д	н/д	н/д	н/д
W	2"	2½"	3"	4"	5"	6"	8"	10"	12"	14"	16"

Версия: 2018-09-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.4 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
50 65 80 100 125 150 200 250 300 350 400

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
O61635	КЗРШ-15ВФ-050 WHN	50	Со склада	8873 руб. – +
O61636	КЗРШ-15ВФ-065 WHN	65	Со склада	11273 руб. – +
O61637	КЗРШ-15ВФ-080 WHN	80	Со склада	12055 руб. – +
O61638	КЗРШ-15ВФ-100 WHN	100	Снято с производства	14091 руб. – +
O61639	КЗРШ-15ВФ-125 WHN	125	Со склада	19702 руб. – +
O61640	КЗРШ-15ВФ-150 WHN	150	Снято с производства	24139 руб. – +
O61641	КЗРШ-15ВФ-200 WHN	200	Снято с производства	30531 руб. – +
O61642	КЗРШ-15ВФ-250 WHN	250	Снято с производства	48276 руб. – +
O61643	КЗРШ-15ВФ-300 WHN	300	Снято с производства	61193 руб. – +
O61644	КЗРШ-15ВФ-350 WHN	350	Снято с производства	82539 руб. – +
O61645	КЗРШ-15ВФ-400 WHN	400	Снято с производства	110722 руб. – +
