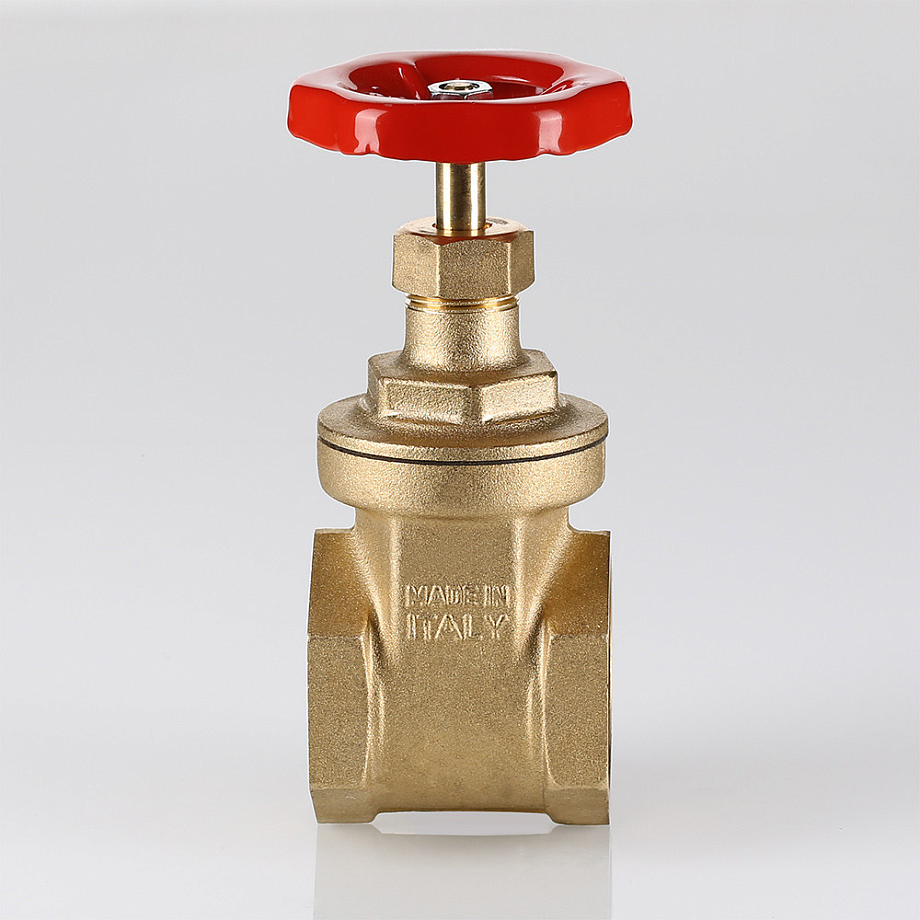

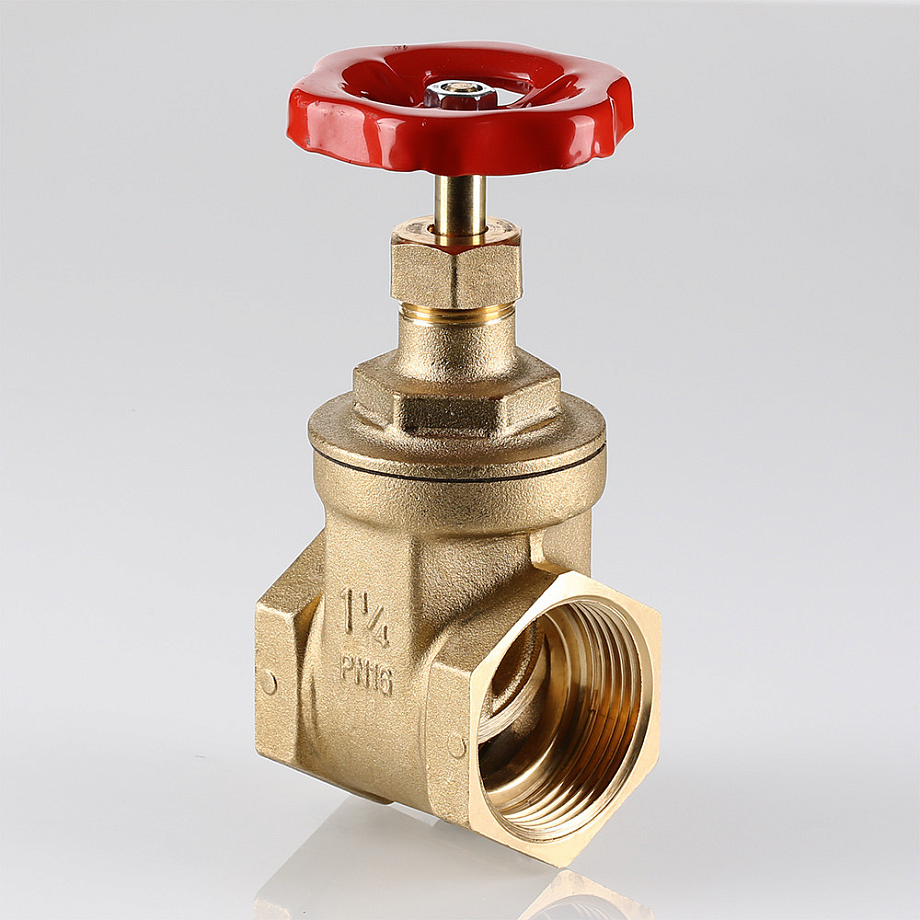

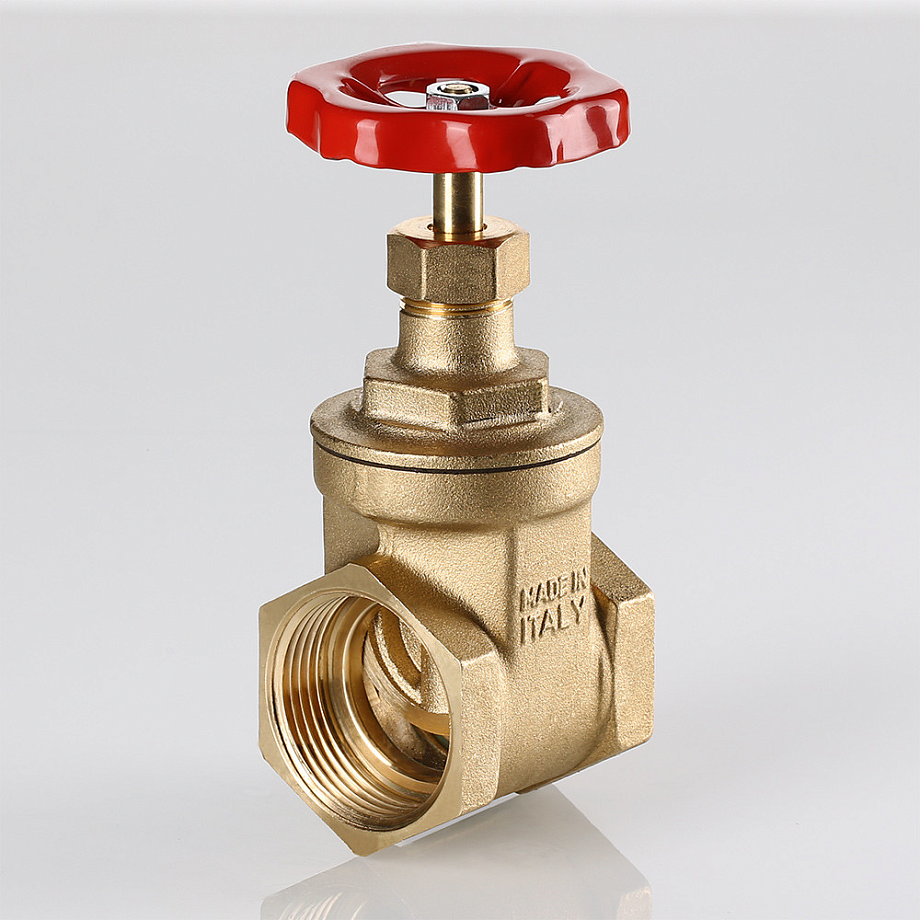

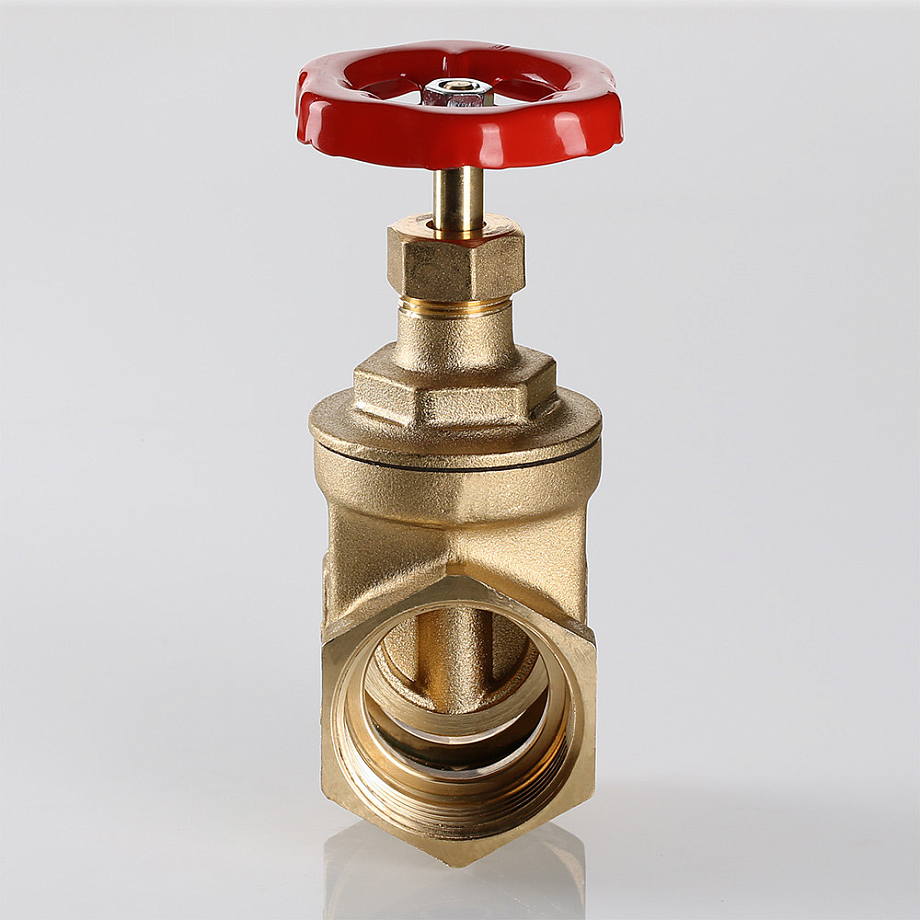

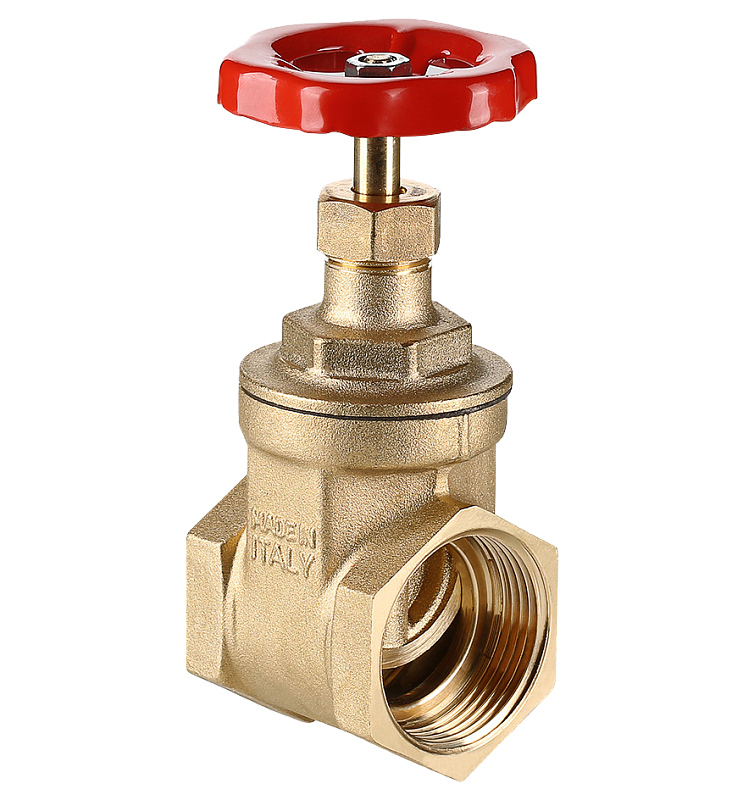

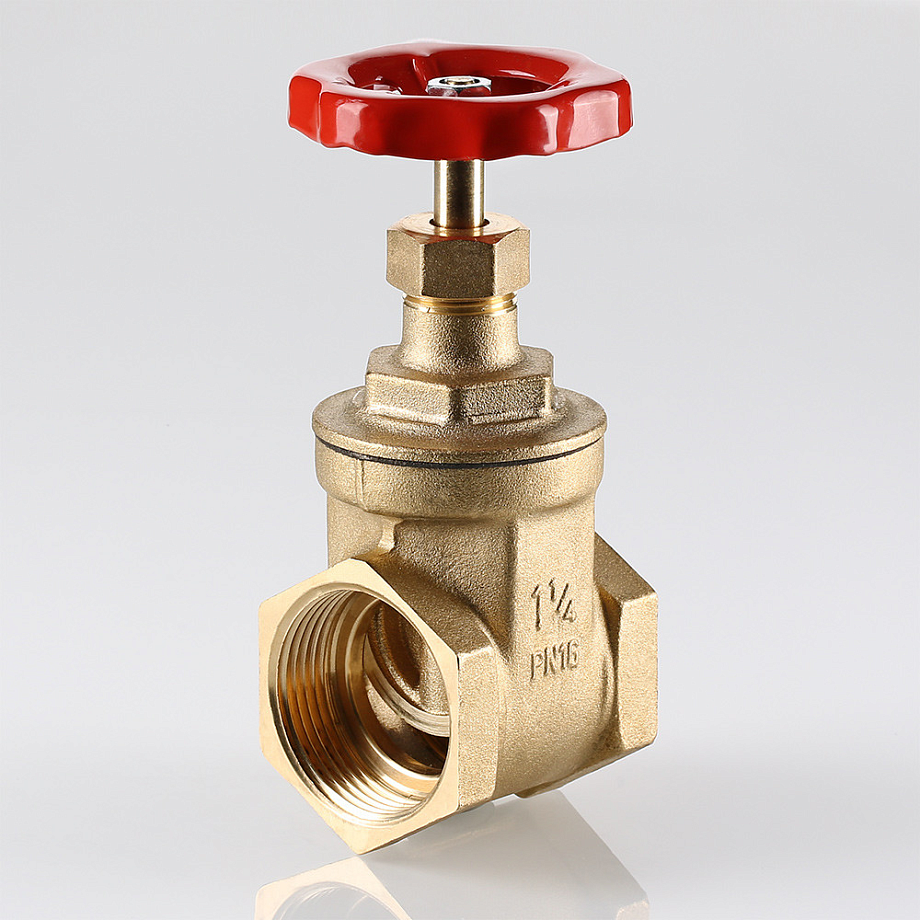

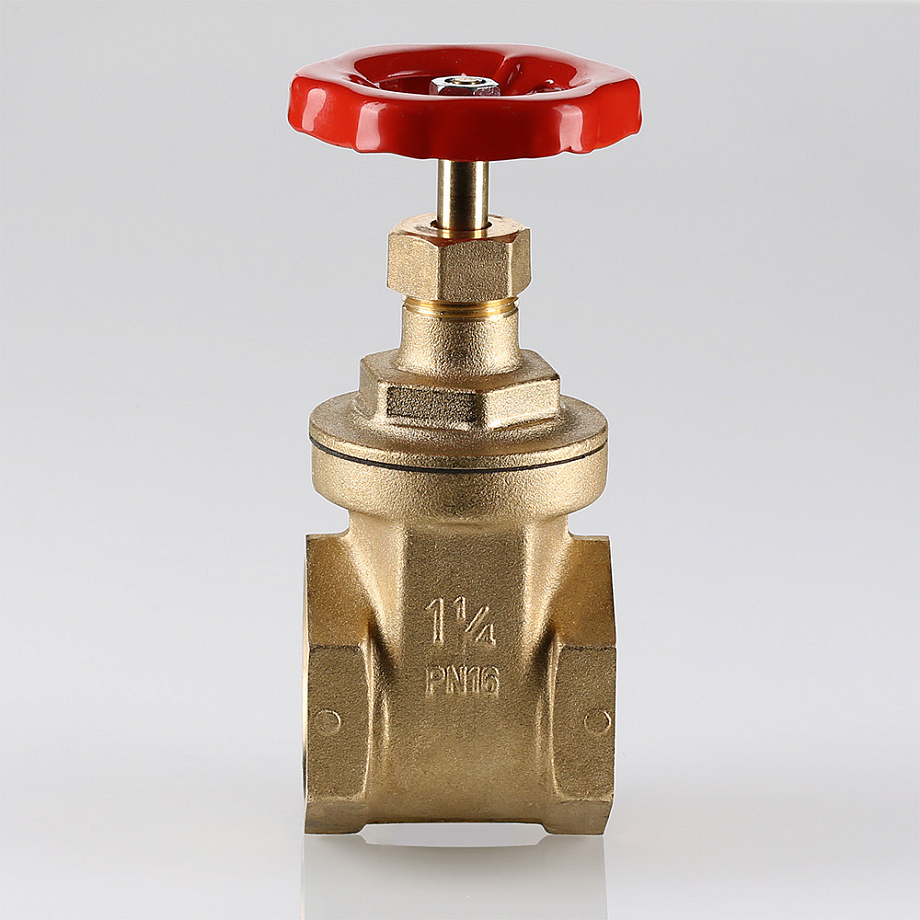

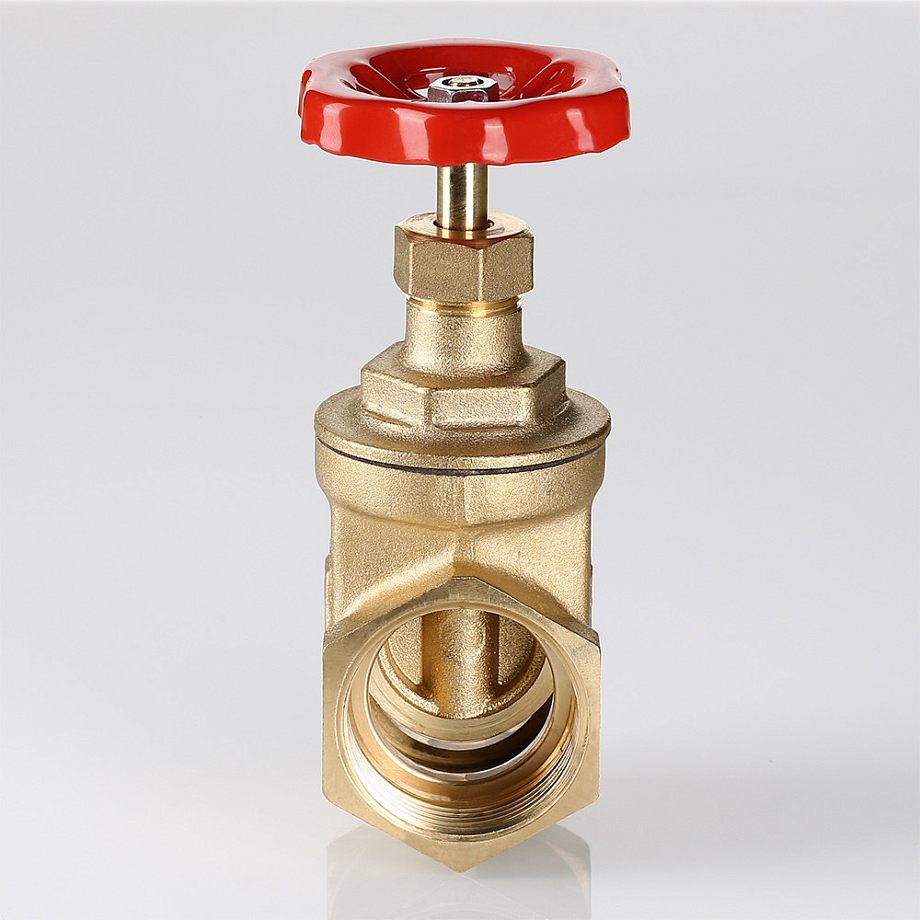

Задвижка клиновая VT.012.RG предназначена для остановки/пуска и плавного регулирования потока рабочей среды.
Внимание! Не допускается установка задвижки на трубопроводах, транспортирующих газообразные вещества (в т.ч. воздух)
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, жидкости, неагрессивные к материалам задвижки |
Температура рабочей среды | −10...+110°С
|
Рабочее давление | 0,0...1,6 МПа |
Пробное давление
| 0,0...2,4 МПа
|
Диаметр условного прохода | 32 мм, 40 мм, 50 мм |
Присоединение
| G1¼", G1½", G2"
Резьба внутренняя-внутренняя |
Максимальный крутящий момент, прилагаемый к маховику | 8 Нм |
Тип по эффективному диаметру | Полнопроходная |
Монтажное положение | Любое |
Тип запорного органа | Дисковый клиновый затвор |
Класс герметичности затвора по ГОСТ | «С» |
Средний полный ресурс | 8 000 циклов |
Средняя полная наработка на отказ | 3 000 циклов |
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, г |
VT.012.RG.07
| 32
| 128
| G1¼" | 550 |
VT.012.RG.08
| 40
| 204
| G1½" | 690 |
VT.012.RG.09
| 50
| 325
| G2" | 1060 |
Габаритные размеры |
|
Размеры, мм
| Присоединение |
1 1/4" | 1 1/2" | 2" |
ØА
| 60 | 70 | 80 |
В
| 108 | 125 | 143 |
C
| 51 | 58 | 63 |
ØD
| 32 | 37 | 47 |
E
| 12 | 13 | 13 |
SW
| 48 | 56 | 67 |
Версия: 2023-02-15-ЛВС
