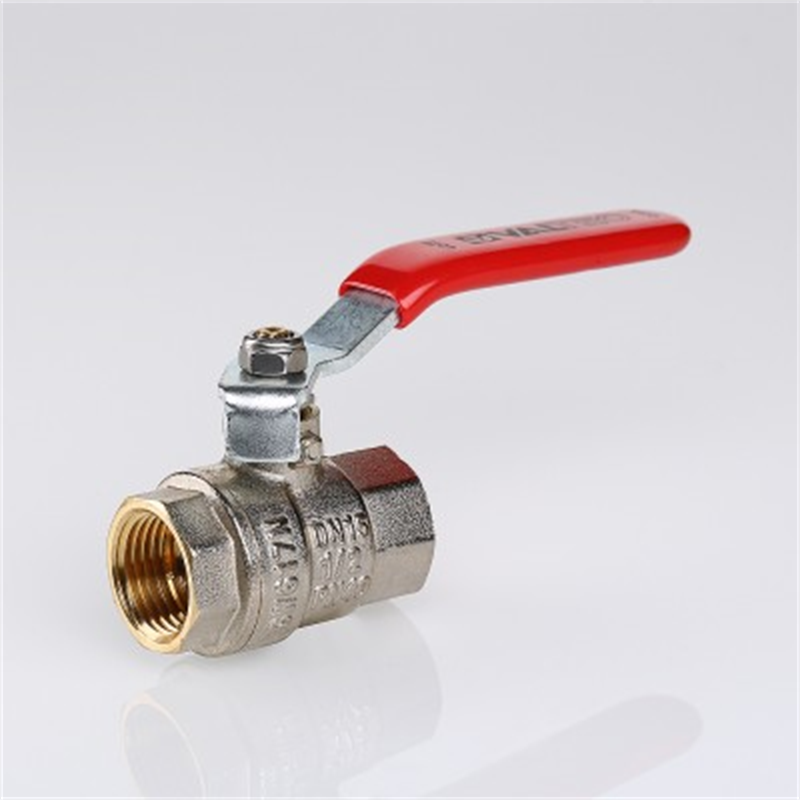

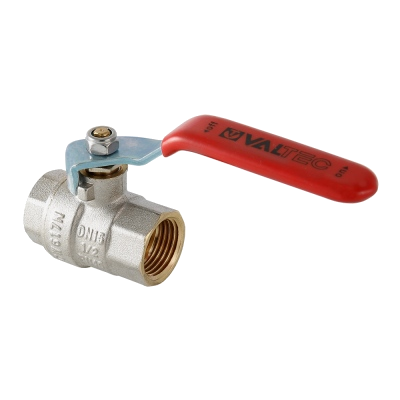

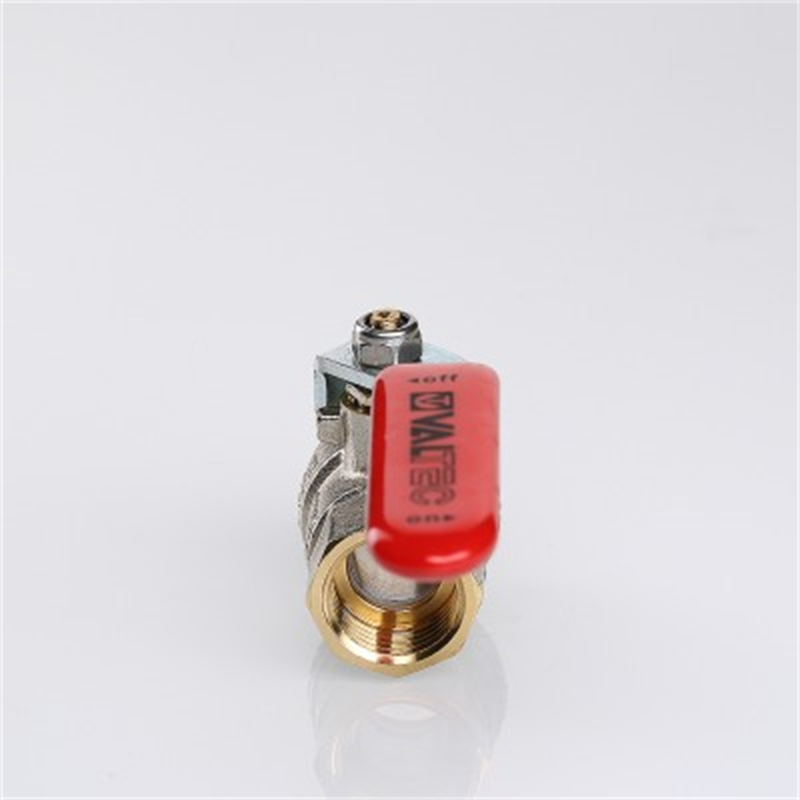

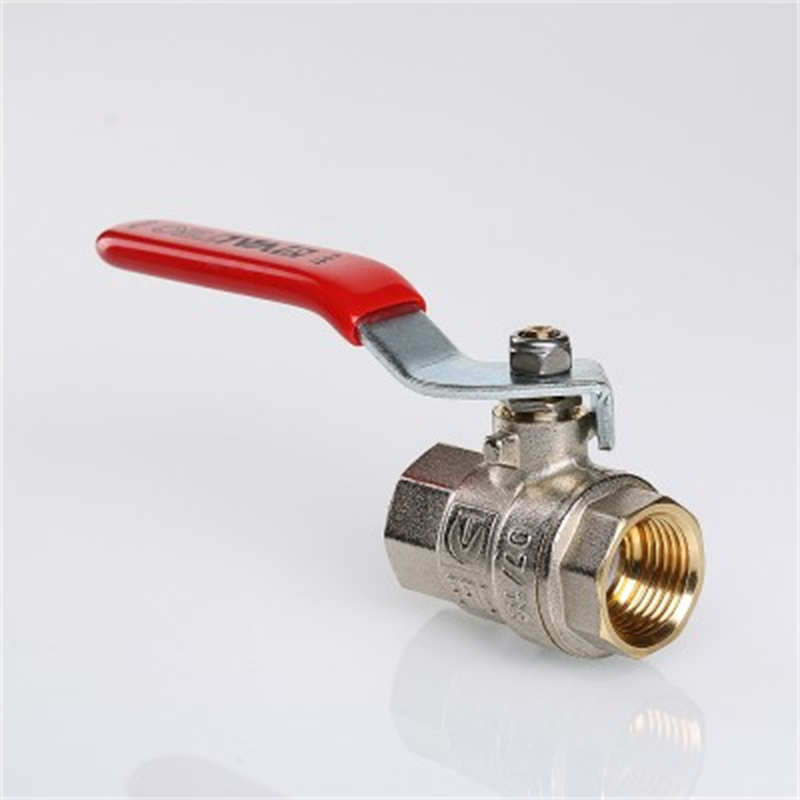

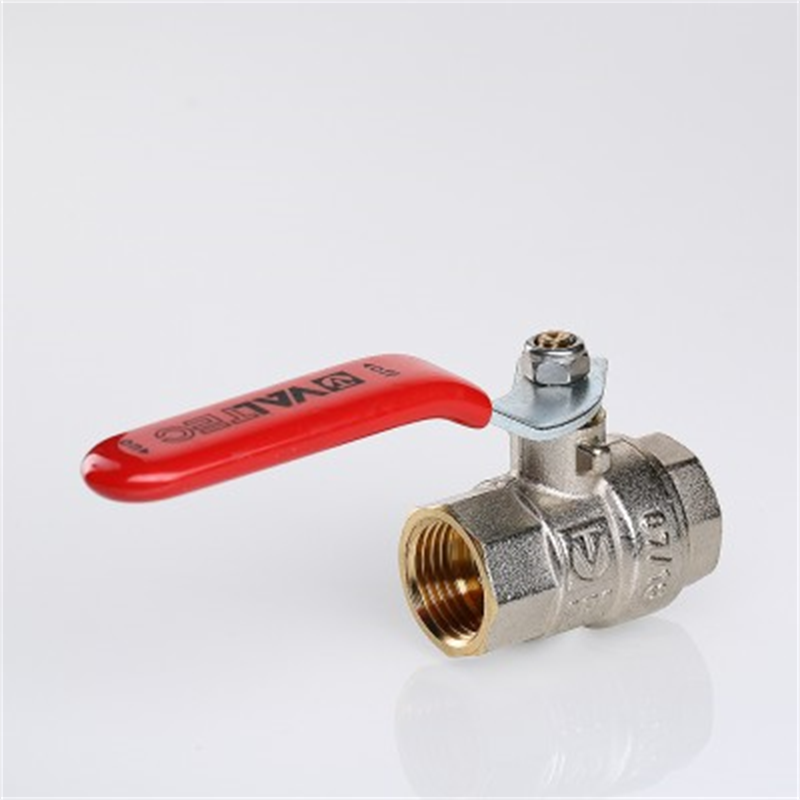

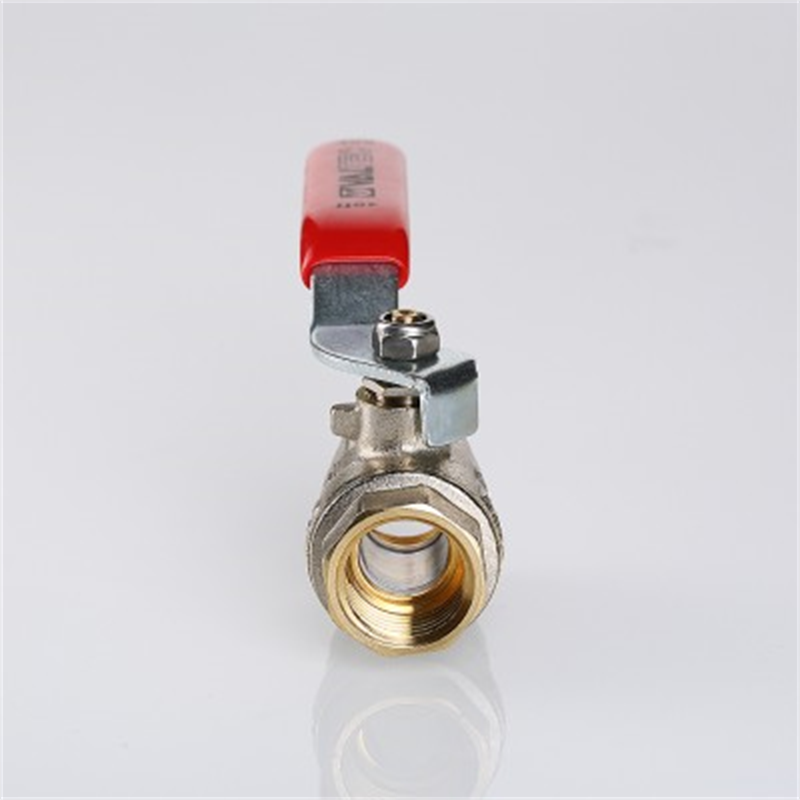

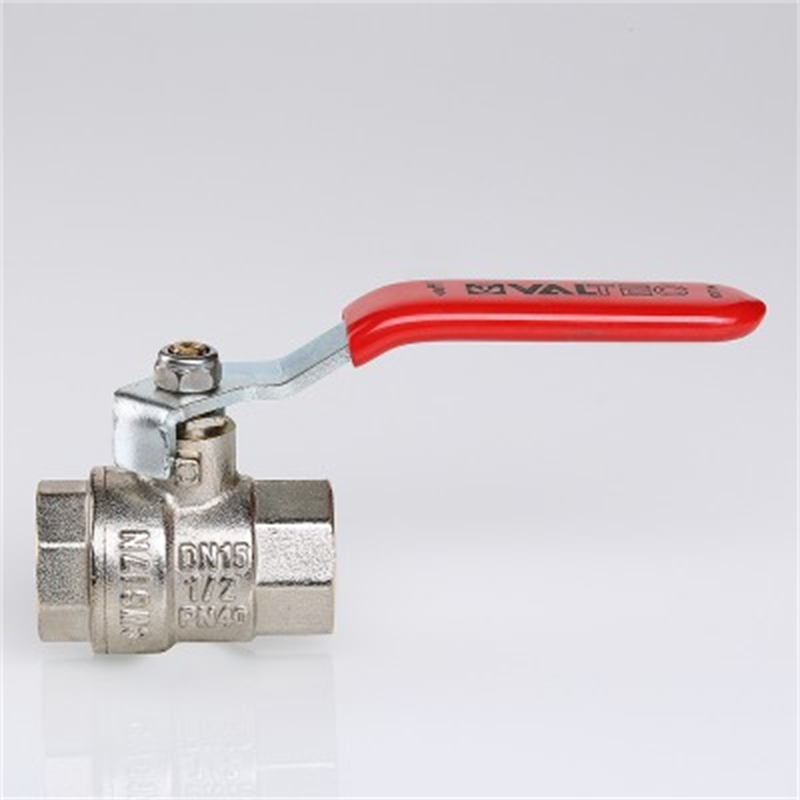

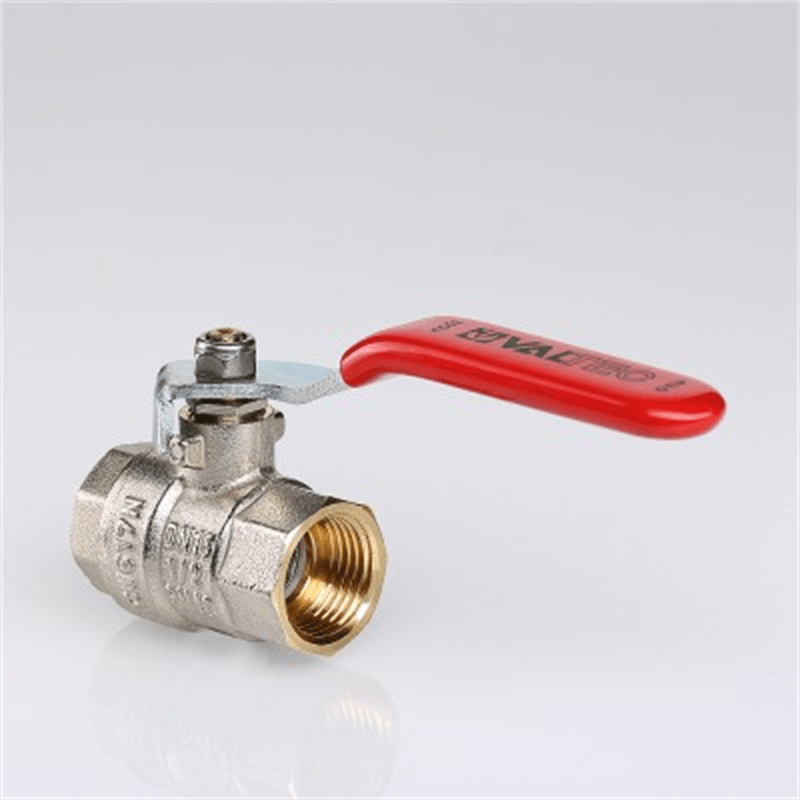

Кран шаровой BASE VT.214.N

Кран шаровой полнопроходной с ручным приводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...4 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: никелированная латунь
Материал уплотнения: PTFE
Присоединение: G½"...G4"
Резьба внутренняя-внутренняя
Стальная рукоятка флажкового типа с ПХВ покрытием

В закладки

от 452 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается. Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0...4,0 МПа (ду=15...25 мм) 0,0...2,5 МПа (ду=32...50 мм) 0,0...1,6 МПа (ду=70...100 мм)
Диаметр условного прохода	15...100 мм
Присоединение крана	G½"...G4" Резьба внутренняя-внутренняя
Средний полный ресурс	55 000 циклов
Средняя полная наработка на отказ	25 000 циклов
Ремонтопригодность	Да
Класс по эффективному диаметру	Полнопроходной
Способ управления	Ручное
Условия эксплуатации	−20...+60°С 0...60%RH
Класс герметичности затвора по ГОСТ	«А»

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
VT.214.N.04	15	17,65	G½"	183
VT.214.N.05	20	44,38	G¾"	254
VT.214.N.06	25	72,17	G1"	399
VT.214.N.07	32	123,5	G1¼"	616
VT.214.N.08	40	199,4	G1½"	939
VT.214.N.09	50	314,7	G2"	1365
VT.214.N.10	70	534,4	G2½"	2997
VT.214.N.11	80	850	G3"	4136
VT.214.N.12	100	1360	G4"	6040

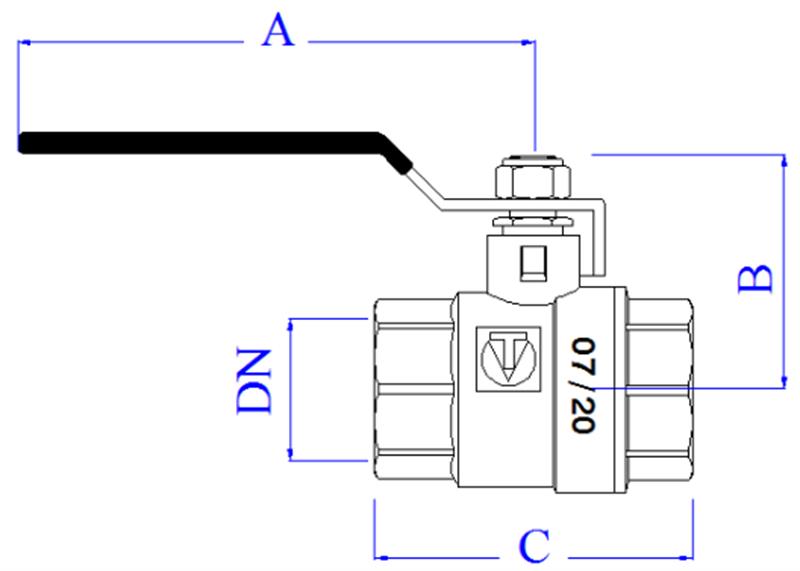

Габаритные размеры

Ду, мм	DN	A, мм	B, мм	C, мм
15	G½"	89,5	39	47,5
20	G¾"	89,5	44,5	55,5
25	G1"	105	50	62,5
32	G1¼"	122	60	77,5
40	G1½"	154	75	87
50	G2"	154	82	101
70	G2½"	200	101,5	139,5
80	G3"	235	109	153
100	G4"	235	121	169,5

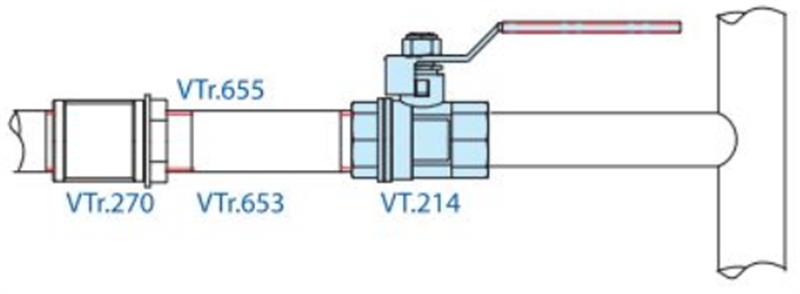

Пример применения

Версия: 2021-06-07-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Габаритные размеры	11.10.2022	0.52 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32 40 50 70 80 100

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51245	VT.214.N.04	15	Со склада	452 руб. – +
G51246	VT.214.N.05	20	Со склада	688 руб. – +
G51247	VT.214.N.06	25	Со склада	1117 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51245	VT.214.N.04	15	Со склада	452 руб. – +
G51246	VT.214.N.05	20	Со склада	688 руб. – +
G51247	VT.214.N.06	25	Со склада	1117 руб. – +
G51248	VT.214.N.07	32	1...2 недели	1788 руб. – +
G51249	VT.214.N.08	40	1...2 недели	2675 руб. – +
G51250	VT.214.N.09	50	1...2 недели	3770 руб. – +
G51251	VT.214.N.10	70	1...2 недели	9576 руб. – +
G51252	VT.214.N.11	80	1...2 недели	13726 руб. – +
G51253	VT.214.N.12	100	1...2 недели	19571 руб. – +
