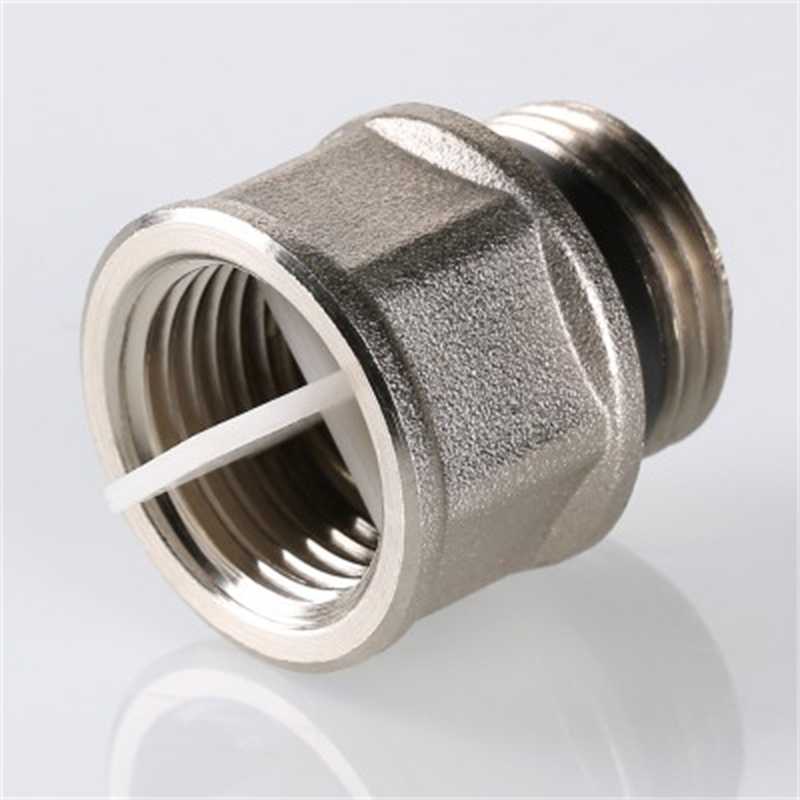

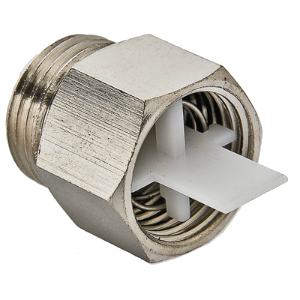

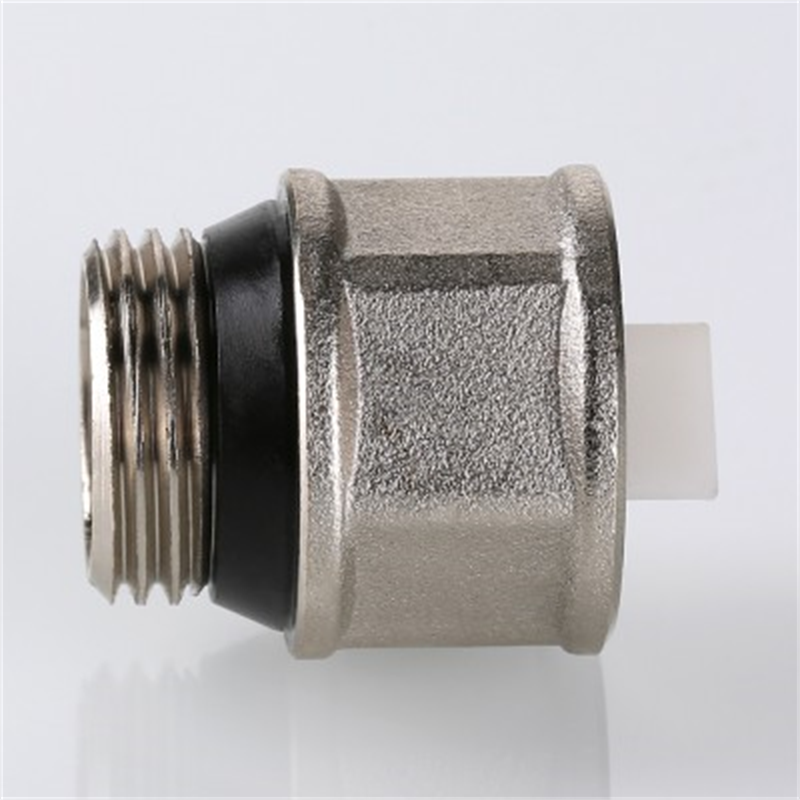

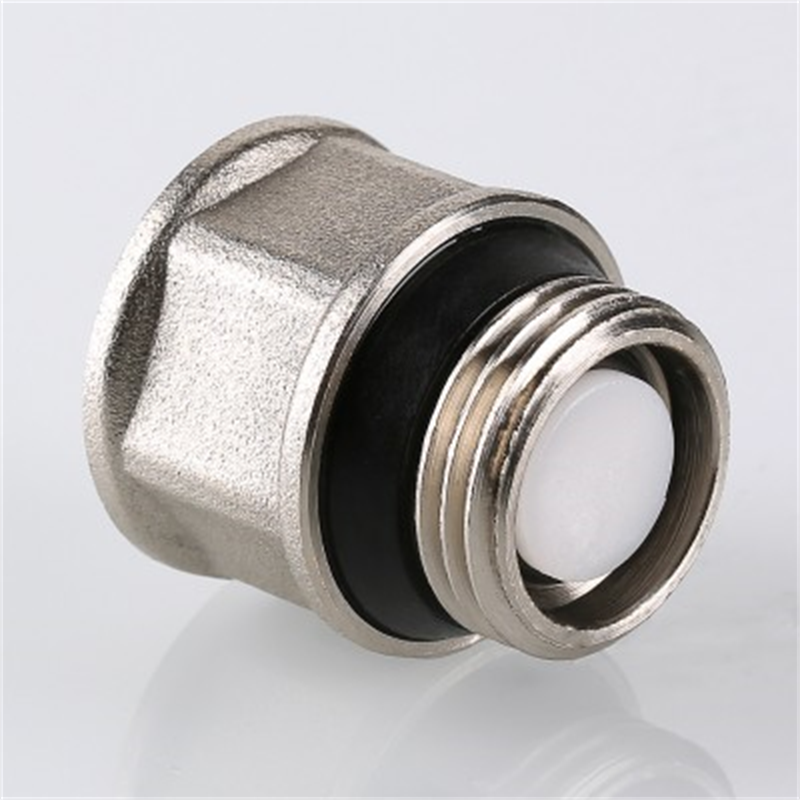

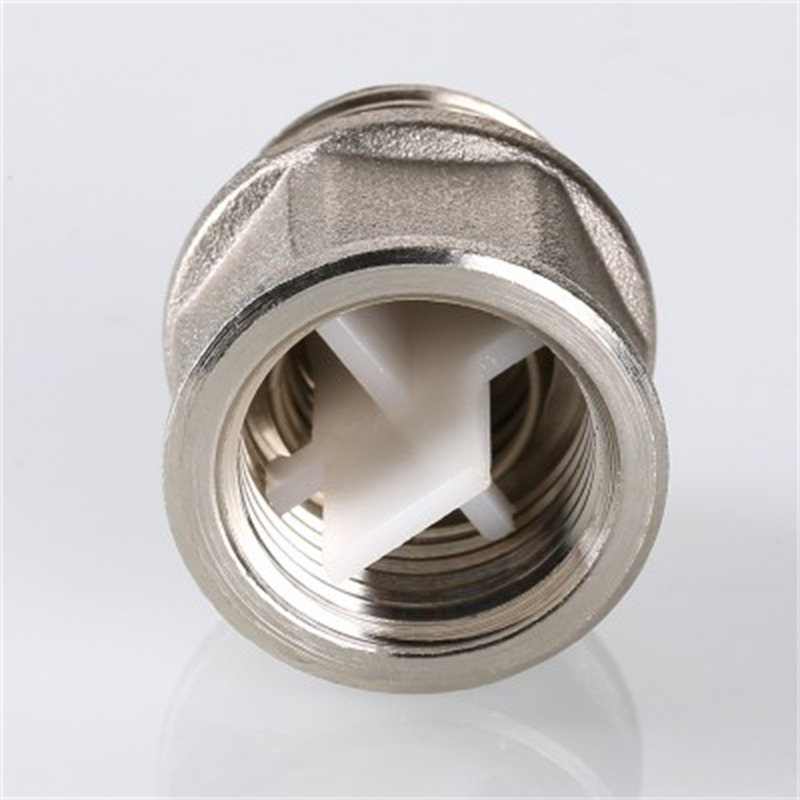

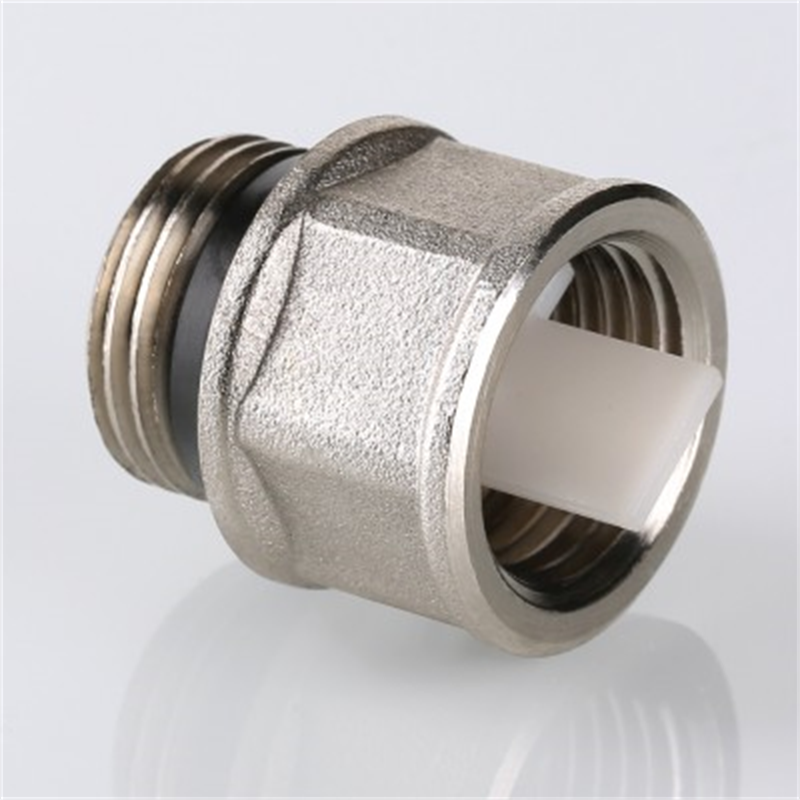

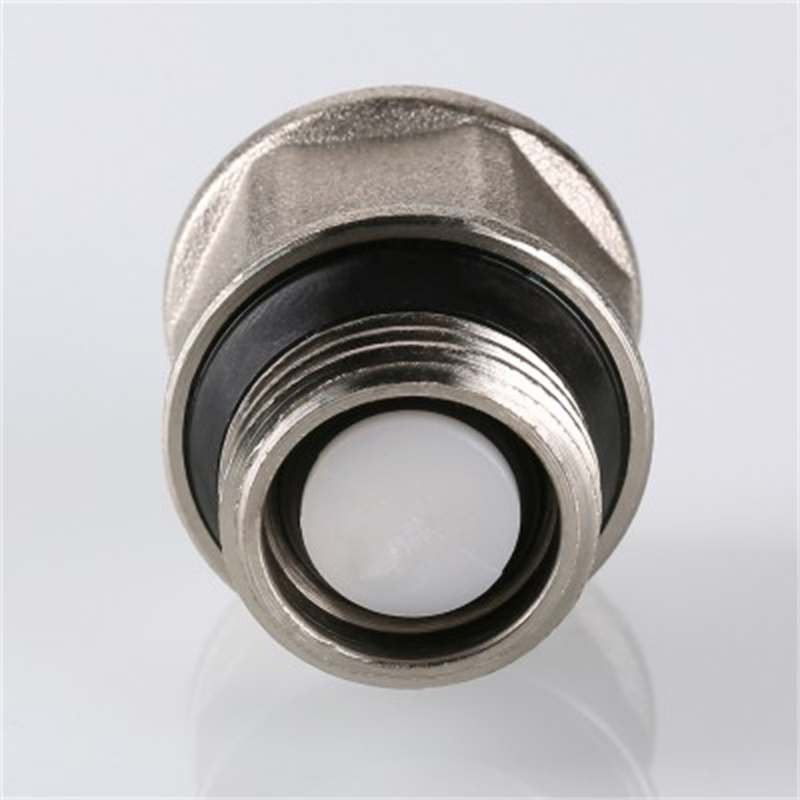

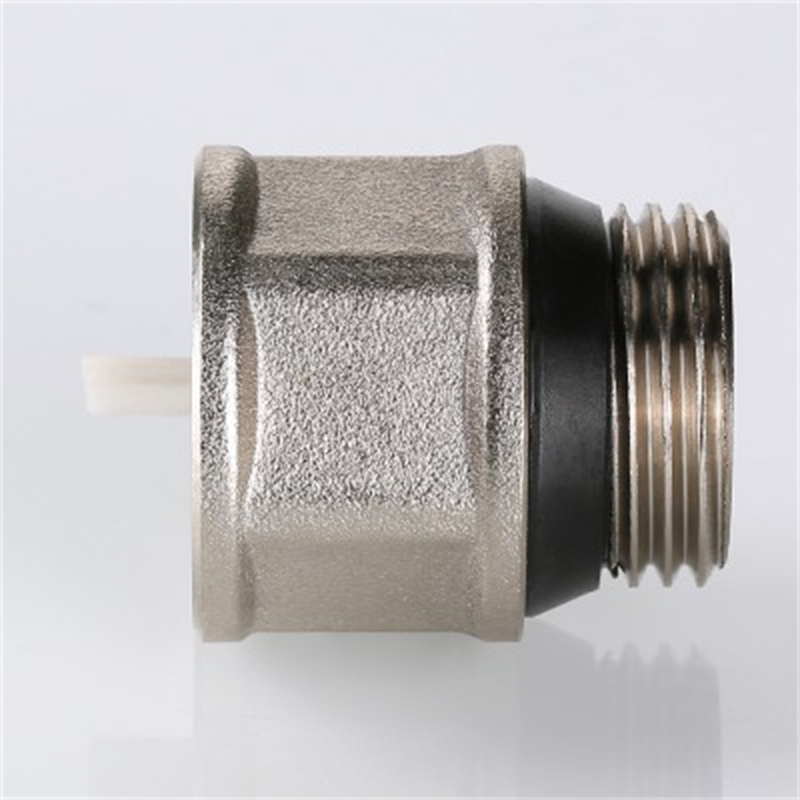

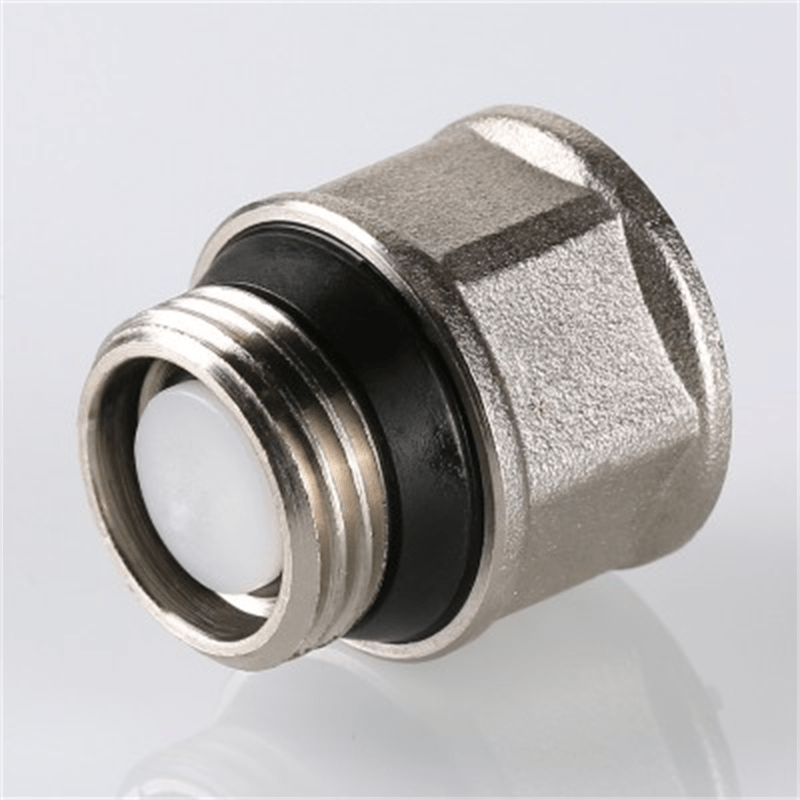

Отсекающий клапан предназначен для монтажа автоматического воздухоотводчика в сетях водяного отопления, холодного и горячего водоснабжения.
Клапан позволяет демонтировать воздухоотводчик без осушения обслуживаемого трубопровода.
В качестве рабочей среды может использоваться вода, гликолевые растворы, а также газы, неагрессивные к материалам изделия клапана
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, раствор пропиленгликоля 50%, раствор этиленгликоля 50% и пр.
|
Материалы
| Никелированная латунь (корпус), пластик (золотник), нержавеющая сталь (пружина), резина (уплотнительное кольцо)
|
Максимальная температура рабочей среды
| +110°С |
Рабочее давление | 0,02...1,0 МПа
0,02...1,5 МПа (пробное давление)
|
Диаметр условного прохода | 10 мм, 15 мм |
Присоединение
| G⅜", G½" |
Средний срок службы
| 30 лет
|
Ремонтопригодность
| Да
|
Модификации:
Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, кг
|
VT.539.N.03
| 10
| 2,6
| G⅜"
| 0,020
|
VT.539.N.04 | 15
| 3,2
| G½" | 0,032
|

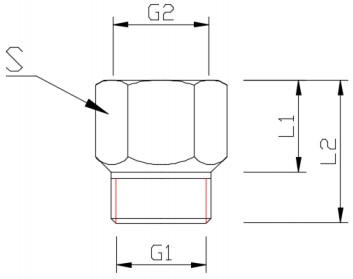

Габаритные размеры |
|
Размер
| L1, мм
| L2, мм
| G1
| G2
| S, мм
| Вес
|
3/8"
| 14
| 24
| 3/8
| 3/8
| 19
| 20
|
1/2"
| 14,5
| 25
| 1/2
| 1/2
| 23
| 32
|
Версия: 2021-06-05-ШАР
