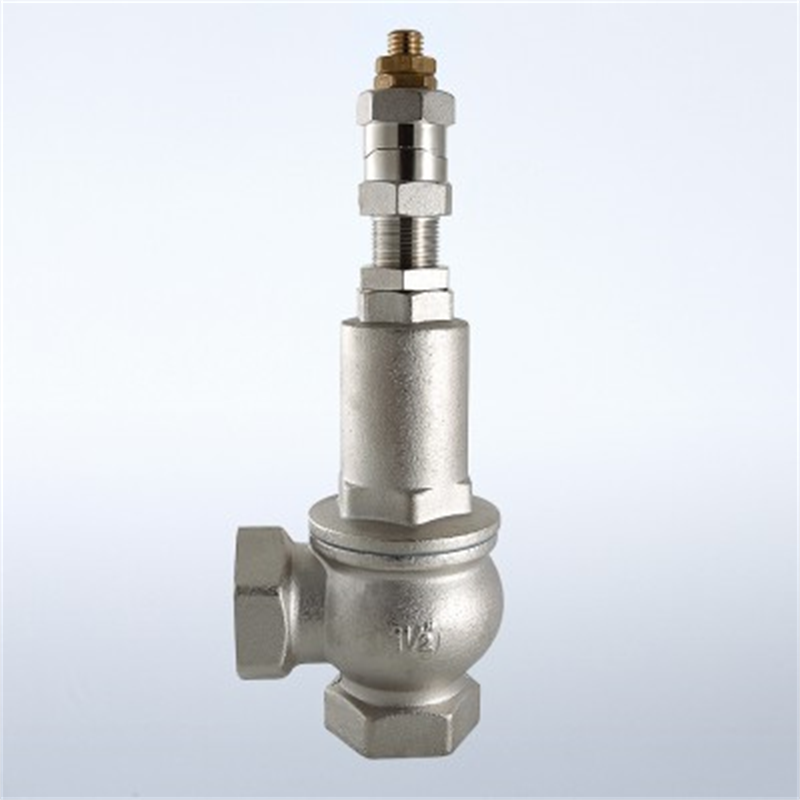

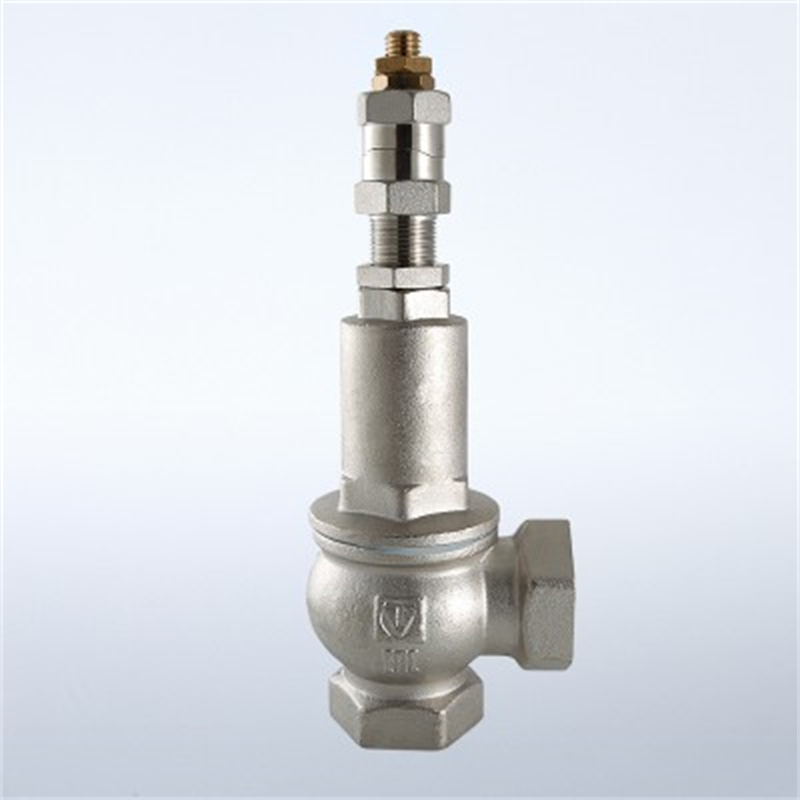

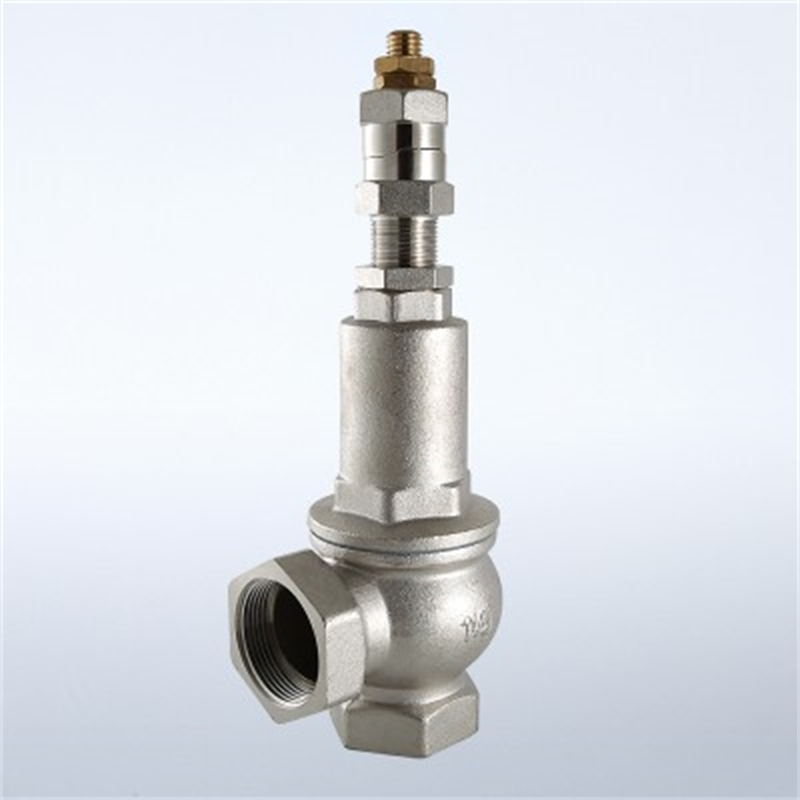

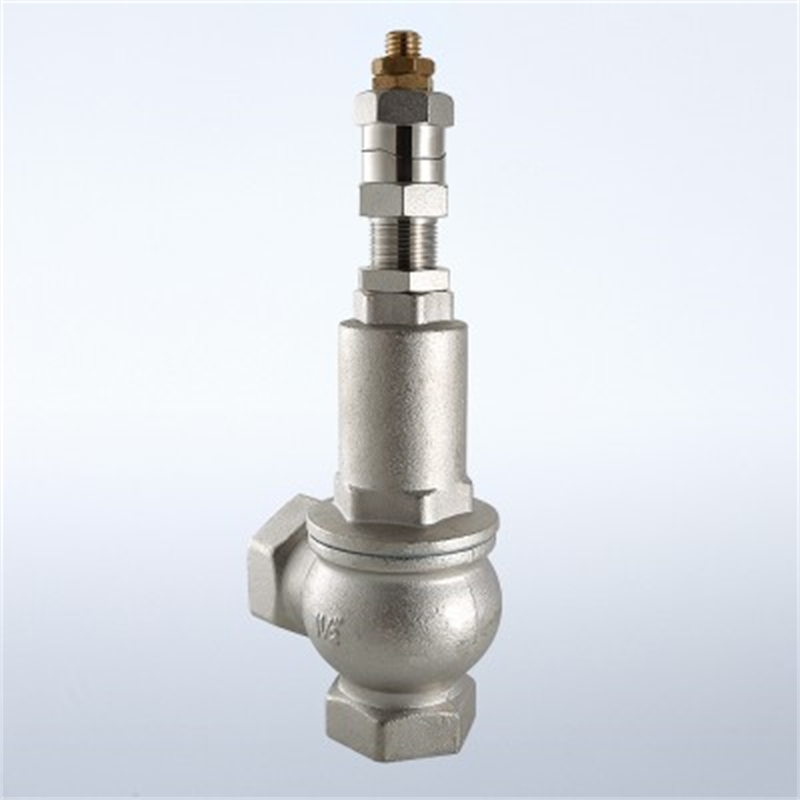

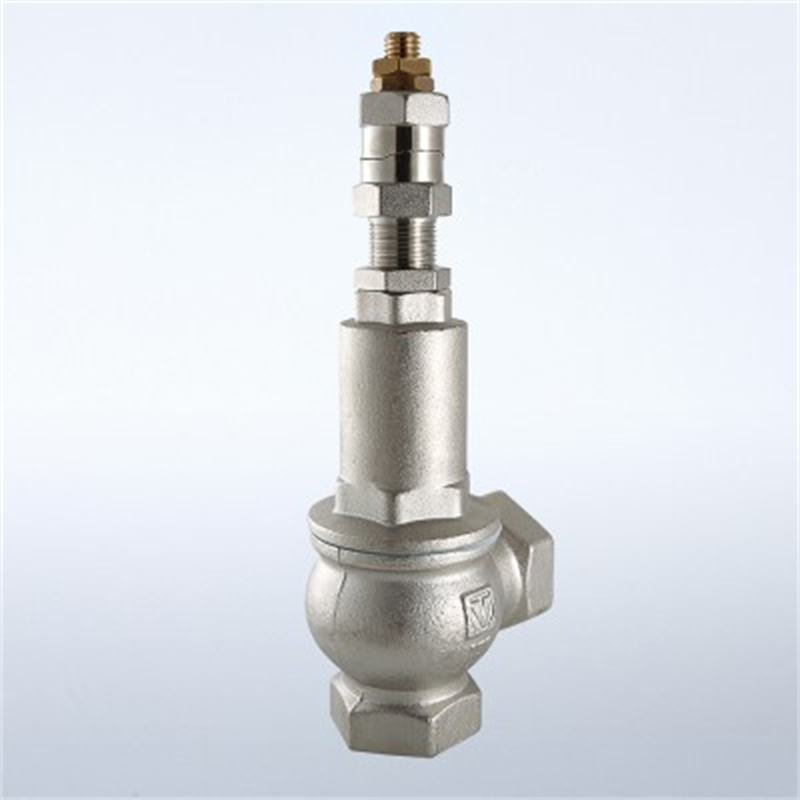

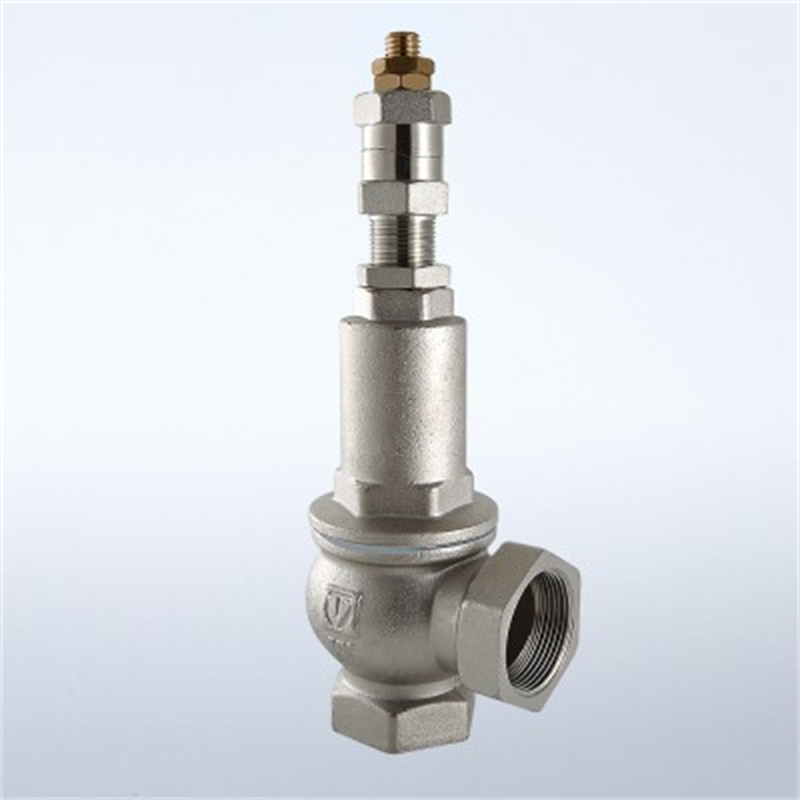

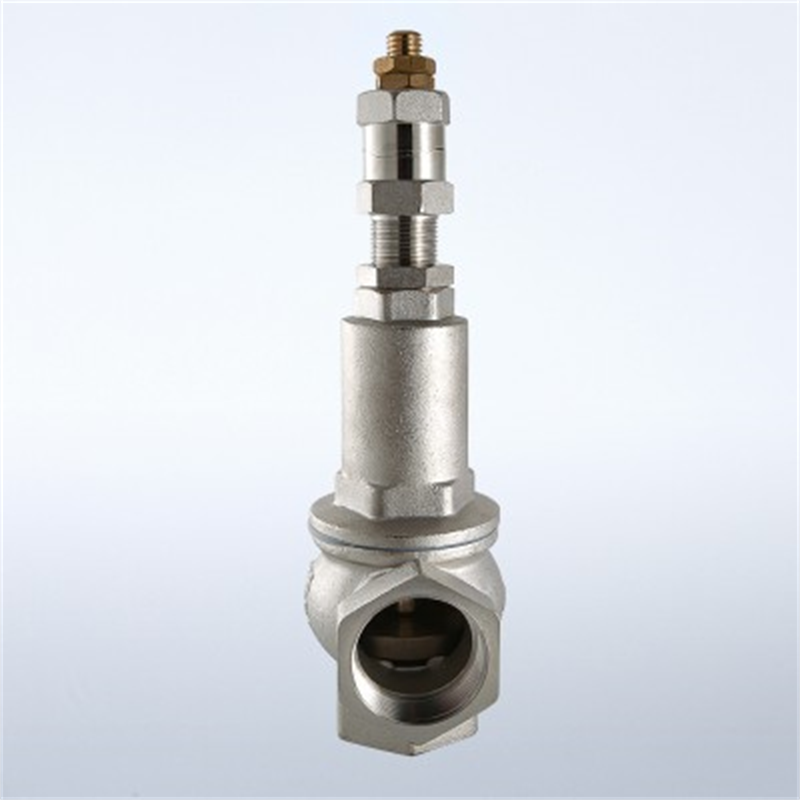

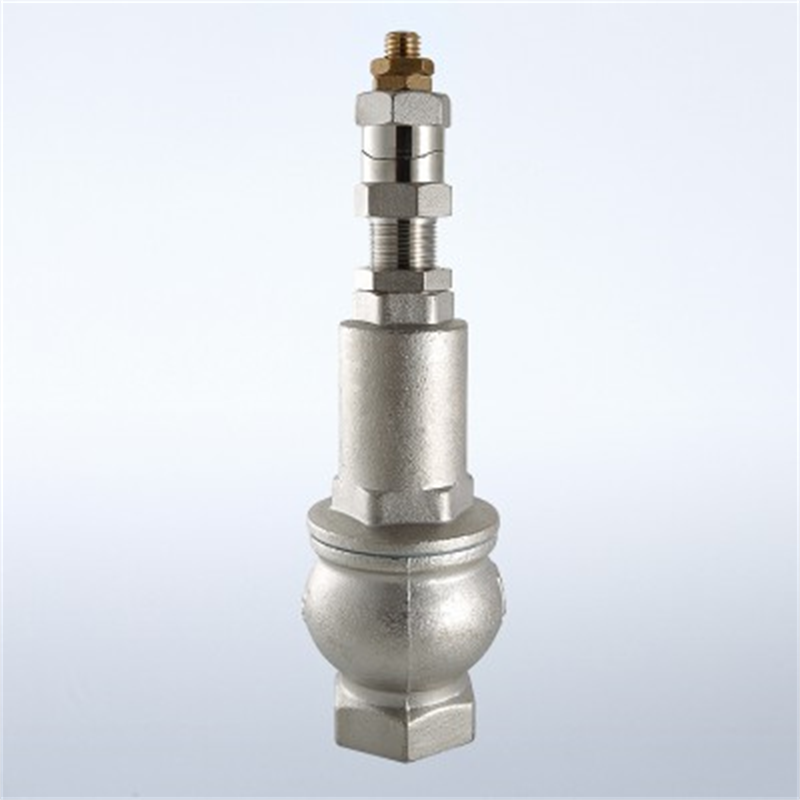

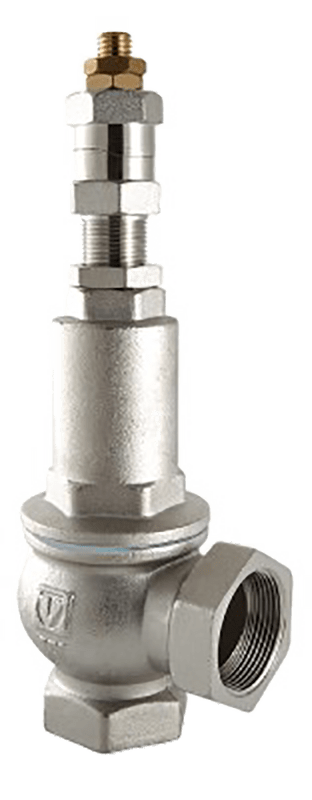

Регулируемый предохранительный клапан VT.1831.N

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе

Рабочая среда: вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана
Максимальная температура рабочей среды: +150°С
Диапазон настройки давлений: 0,1...1,2 МПа
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал уплотнения: EPDM
Присоединение: G½"...G2"

В закладки

от 1 223 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Клапан предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе.

Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления,напорных трубопроводов.

Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника.
Давление настройки клапана может регулироваться в пределах диапазона, указанного в таблице технических характеристик.

Технические характеристики:

Параметр	Значение
Диапазон настройки давлений	0,1...1,2 МПа
Рабочая среда	Вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана
Материалы	Латунь (корпус), EPDM (уплотнение)
Максимальная температура рабочей среды	+150°С
Диаметр условного прохода	15	20	25	32	40	50
Диаметр седла клапана	13 мм	19 мм	25 мм	31 мм	38 мм	48 мм
Площадь седла	133 мм²	283 мм²	490 мм²	754 мм²	1134 мм²	1809 мм²
Расчетная высота подъема золотника	0,65 мм	0,95 мм	1,25 мм	1,55 мм	1,9 мм	2,4 мм
Расчетная площадь сечения проточной части	27 мм²	57 мм²	98 мм²	151 мм²	227 мм²	362 мм²
Давление полного открытия	+10% к давлению настройки
Допускаемое давление за клапаном	10% от давления настройки
Давление закрытия	−20% к давлению настройки
Коэффициент расхода для пара	0,139	0,111	0,122	0,141	0,140	0,133
Коэффициент расхода для воды	0,521	0,535	0,570	0,538	0,530	0,513
Присоединение	G½"	G¾"	G1"	G1¼"	G1½"	G2"
Средний срок службы	20 лет

Модификации:

Модель	Ду, мм	Присоединение	Вес, г
VT.1831.N.04	15	G½"	409
VT.1831.N.05	20	G¾"	691
VT.1831.N.06	25	G1"	1090
VT.1831.N.07	32	G1¼"	1950
VT.1831.N.08	40	G1½"	3083
VT.1831.N.09	50	G2"	5167

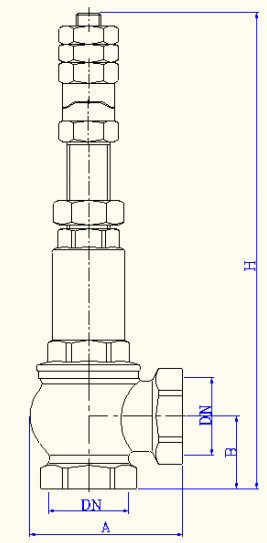

Габаритные размеры

Ду, мм	G	A, мм	B, мм	H, мм
15	G½"	51	24	157
20	G¾"	60	32	188
25	G1"	74	40	210
32	G1¼"	90	50	265
40	G1½"	105	54	322
50	G2"	130	65	356

Версия: 2021-06-05-ШАР

Артикул	Присоединение	Срок поставки	Стоимость
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

Артикул	Модель	Присоединение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоединение	Срок поставки	Стоимость
G51410	VT.1831.N.05	3/4"	Со склада	2096 руб. – +
G51411	VT.1831.N.06	1"	Со склада	3061 руб. – +

Артикул	Модель	Присоединение	Срок поставки	Стоимость
G51409	VT.1831.N.04	1/2"	1...2 недели	1223 руб. – +
G51410	VT.1831.N.05	3/4"	Со склада	2096 руб. – +
G51411	VT.1831.N.06	1"	Со склада	3061 руб. – +
G51412	VT.1831.N.07	1 1/4"	1...2 недели	5235 руб. – +
G51413	VT.1831.N.08	1 1/2"	1...2 недели	7745 руб. – +
G51414	VT.1831.N.09	2"	1...2 недели	12782 руб. – +

Отзывы на этот товар пока отсутствуют.
