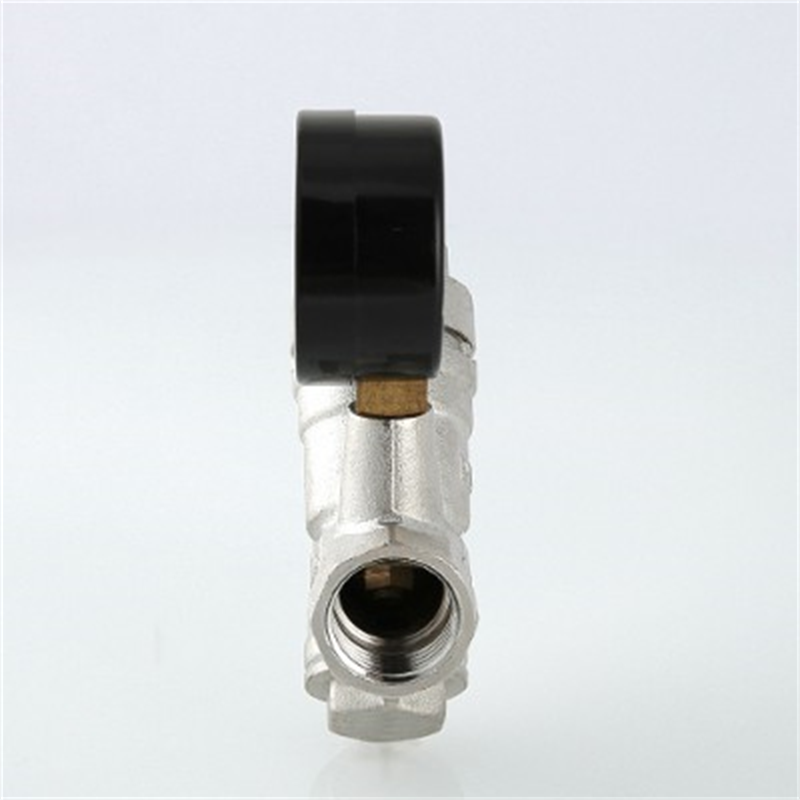

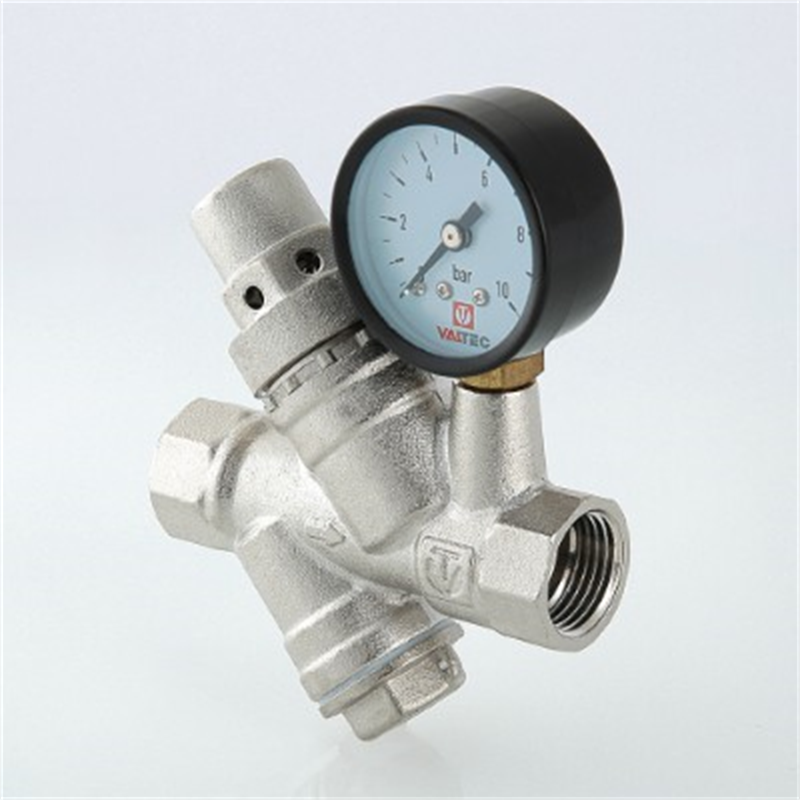

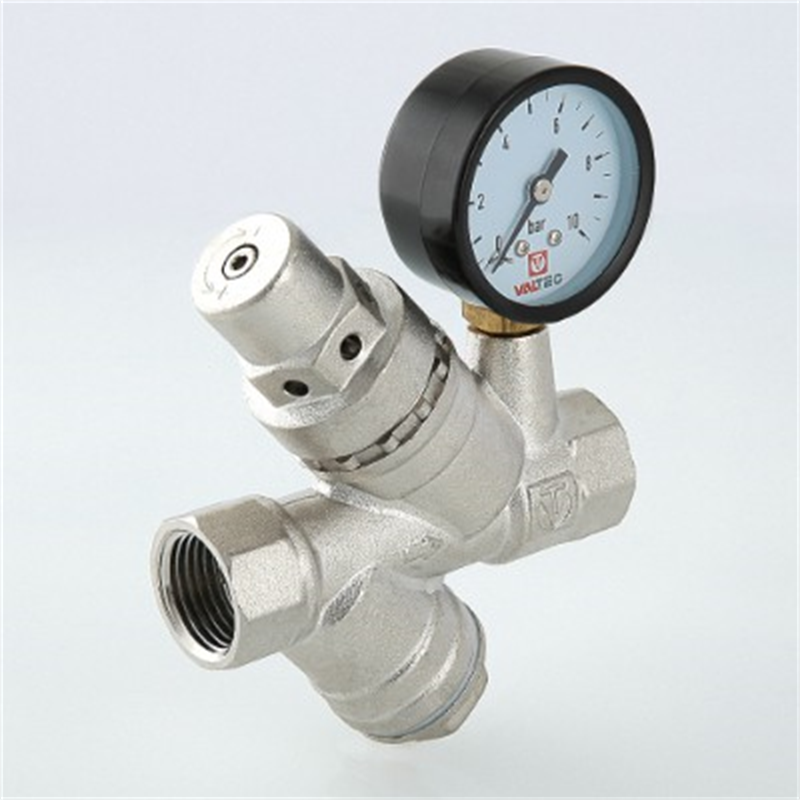

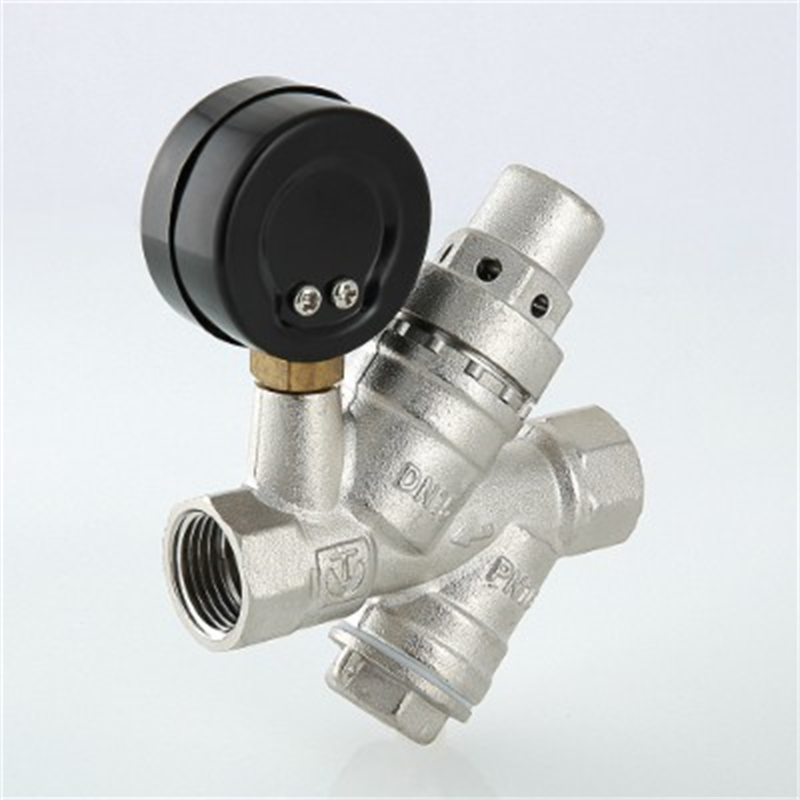

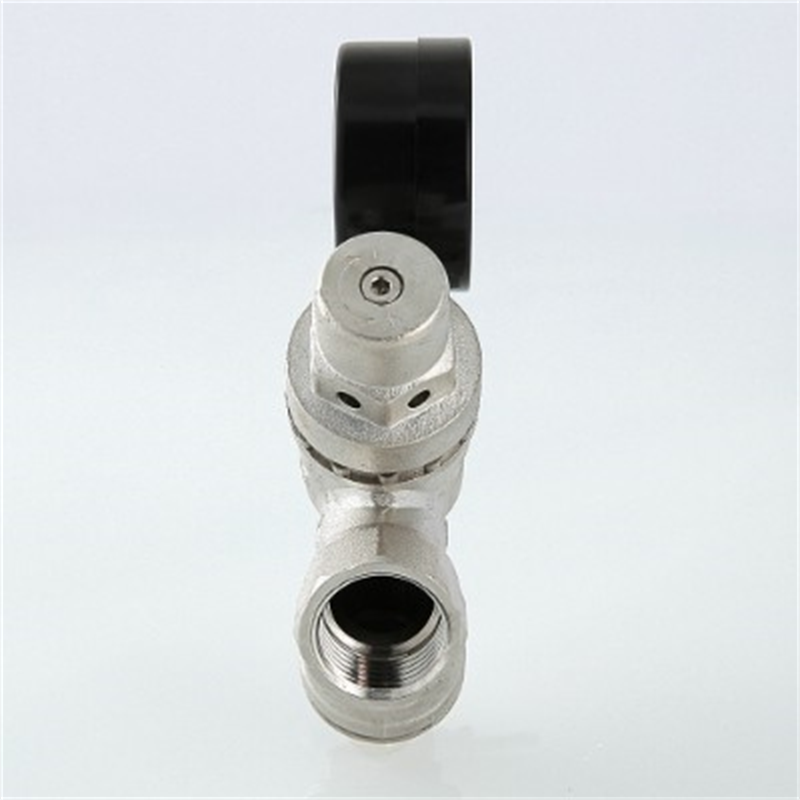

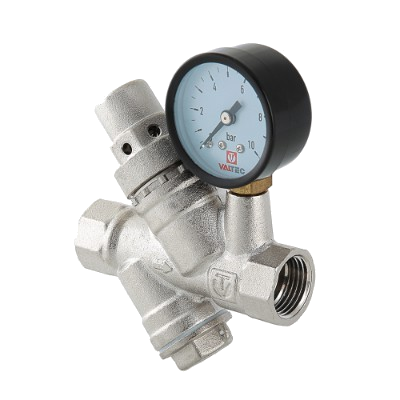

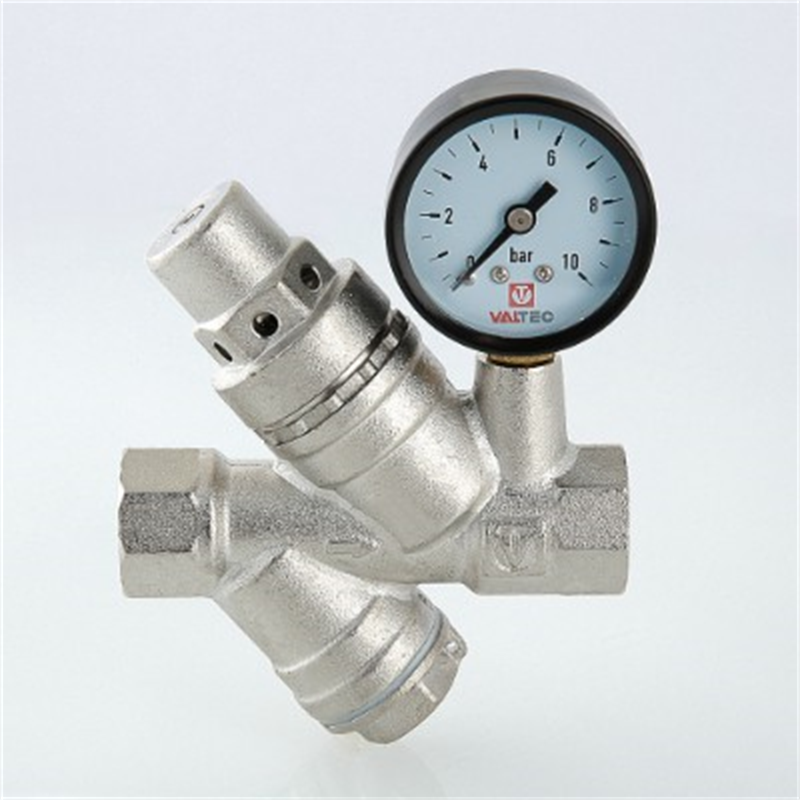

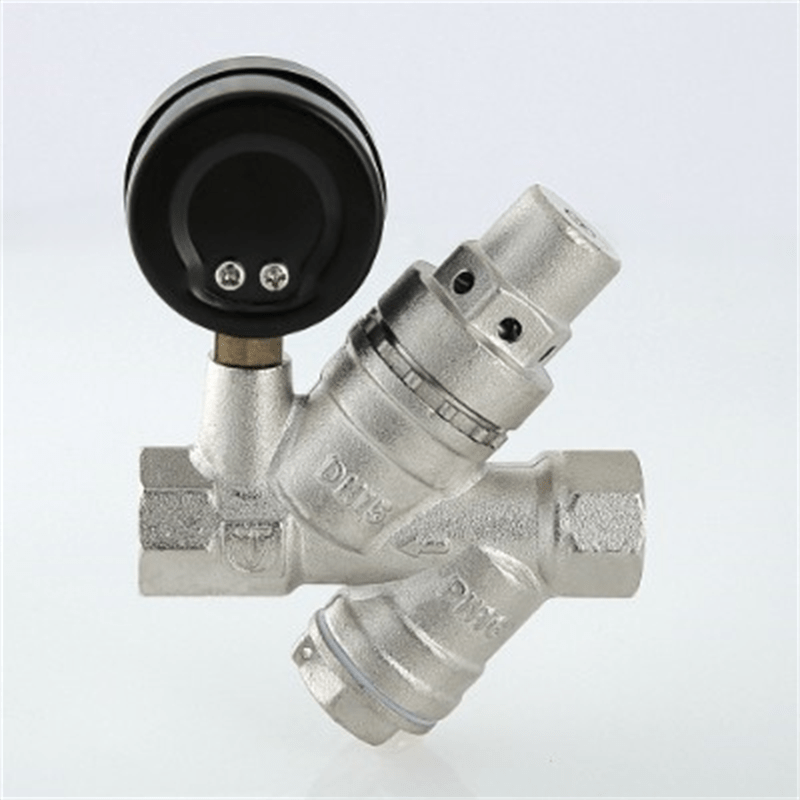

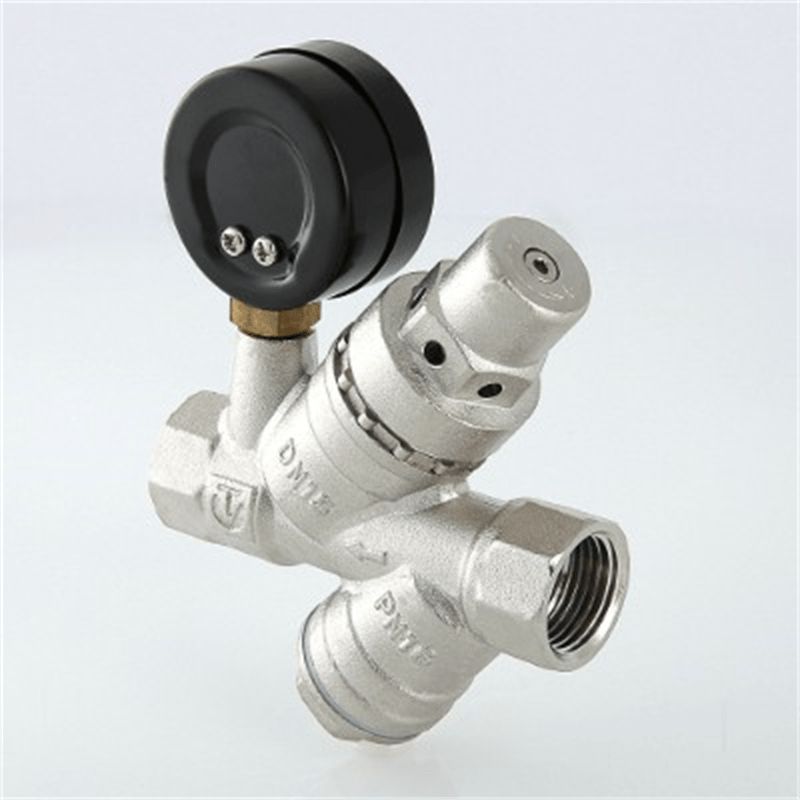

Редуктор давления с фильтром и манометром VT.082.N

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в трубопроводе и для поддержания на выходе (в том числе и в статическом режиме) давления, не превышающего настроечное, вне зависимости от скачков давления в сети

Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:10
Пределы регулирования: 0,2...0,5 МПа
Температура рабочей среды: +5...+130°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: никелированная латунь
Материал уплотнения: PTFE
Присоединение: G½", G¾"
Размер ячейки сетки фильтроэлемента: 250 мкм

В закладки

от 1 588 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам редуктора.
Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.
Регулирование давления происходит по схеме «после себя».
Встроенный фильтр механической очистки защищает детали уплотнений поршней от быстрого износа.
Наличие манометра позволяет контролировать давление в сети после редуктора.
Редуктор ограничивает расход по потребителям в пределах проектных объёмов, что исключает вероятность того, что в часы максимального водоразбора удалённые точки сети окажутся без водоснабжения.
Основная область применения – квартирные узлы ввода холодного и горячего водопровода.Технические характеристики:

Параметр	Значение
Модель	VT.082.N.04	VT.082.N.05
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Уплотнения: PTFE
Температура рабочей среды	+5...+130°С
Рабочее давление	0,0...1,6 МПа
Максимальный коэффициент редукции	1:10
Пределы регулирования	0,2...0,5 МПа
Заводская настройка выходного давления	0,3 МПа
Номинальный расход (при скорости 2 м/с по DIN EN 1567)	1,27 м³/ч	2,27 м³/ч
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016)	0,95 м³/ч	1,70 м³/ч
Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%)	1,40 м³/ч	2,44 м³/ч
Расход при падении давления от настроечного 0,1 МПа	2,0 м³/ч	2,7 м³/ч
Пропускная способность при падении давления от настроечного 0,12 МПа	2,3 м³/ч	3,0 м³/ч
Допустимые отклонения от настроечного давления при резких изменениях входного давления	10%
Диаметр условного прохода	15 мм	20 мм
Резьба муфтовых патрубков	G½"	G¾"
Марка манометра-индикатора	VT.ТМ40.Т
Резьба под манометр	Rp 1/8 EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 40 дБ
Ремонтопригодность	Да
Диапазон шкалы манометра	0,1...1 МПа
Диаметр манометра	41 мм
Градиент изменения давления	<0,004 МПа
Подключение манометра	Верхнее радиальное
Размер ячейки сетки фильтроэлемента	250 мкм
Средний полный ресурс	270 000 циклов	250 000 циклов
Средний полный срок службы	15 лет

Версия: 2019-10-02-КВА

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51427	VT.082.N.05	20	Со склада	3143 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51426	VT.082.N.04	15	1...2 недели	1588 руб. – +
G51427	VT.082.N.05	20	Со склада	3143 руб. – +
