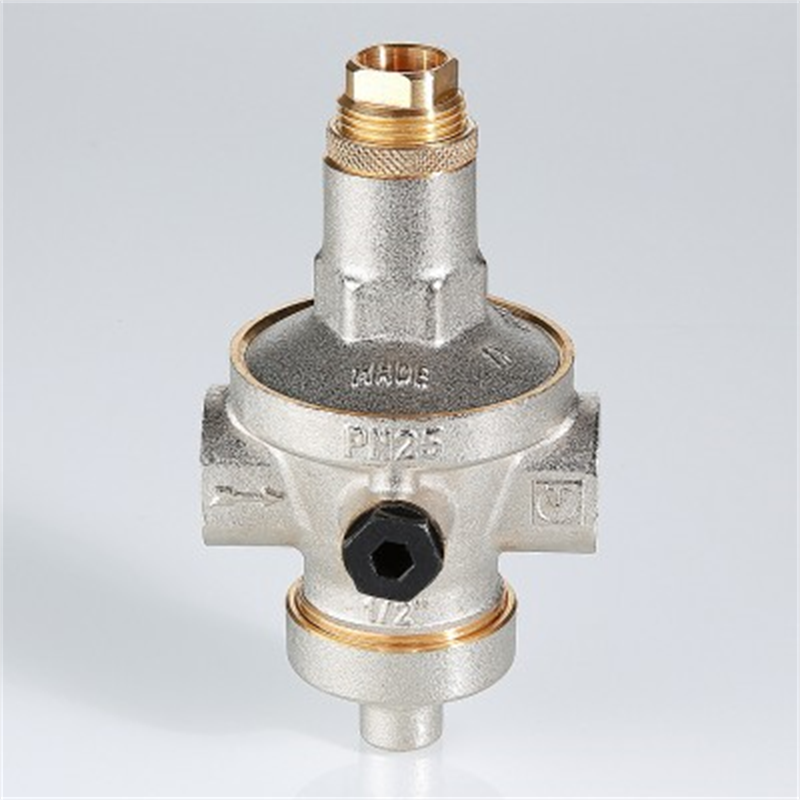

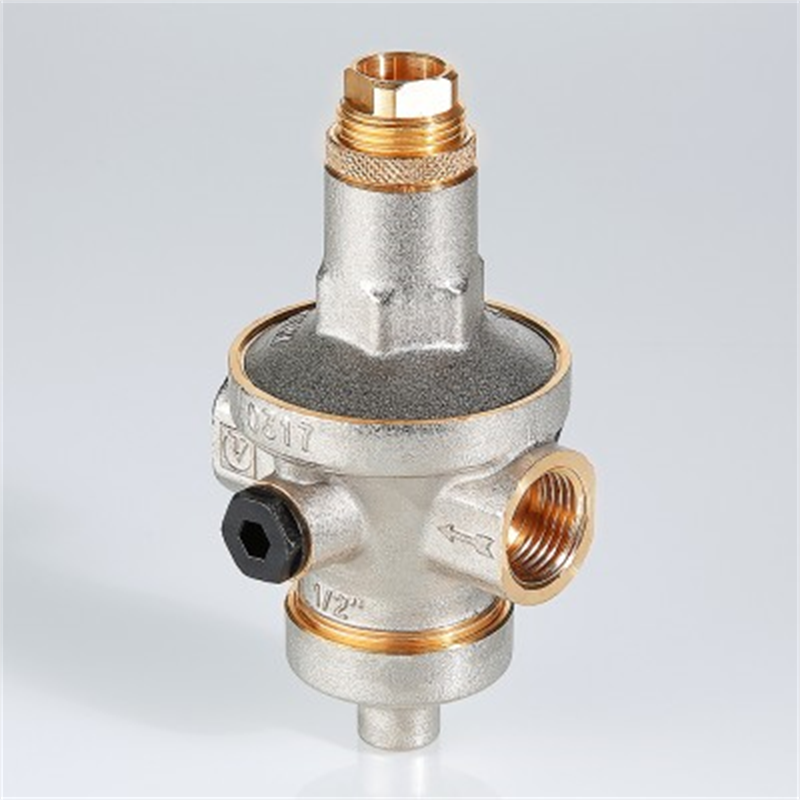

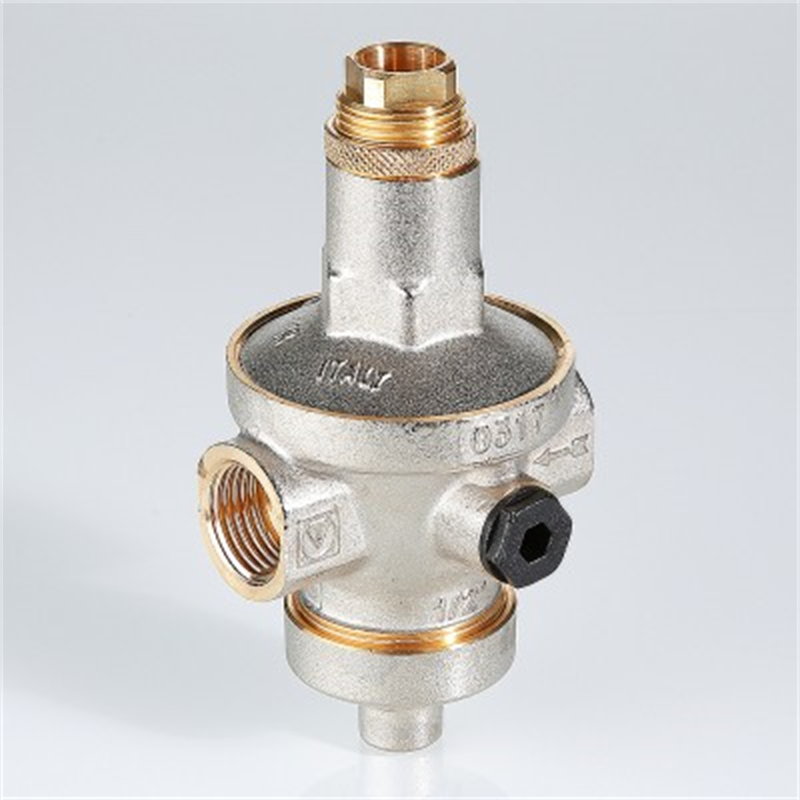

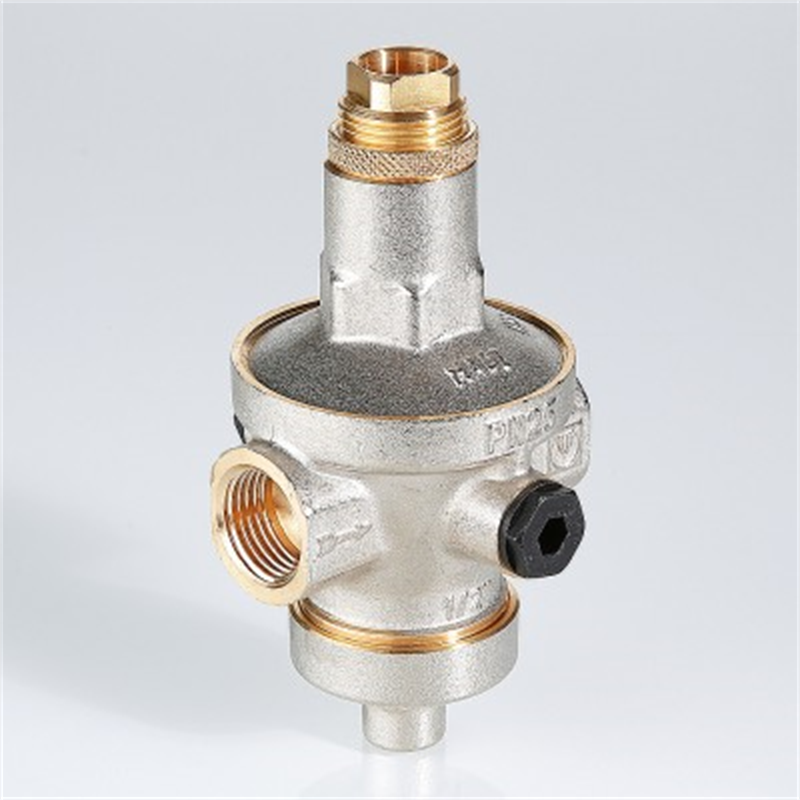

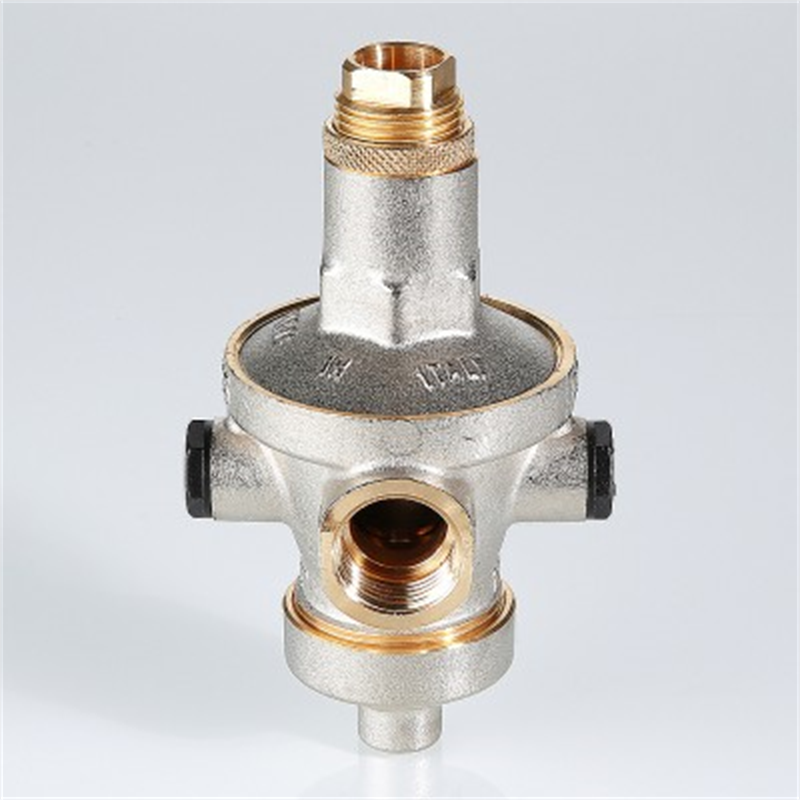

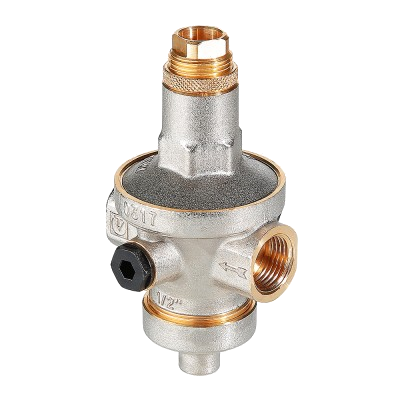

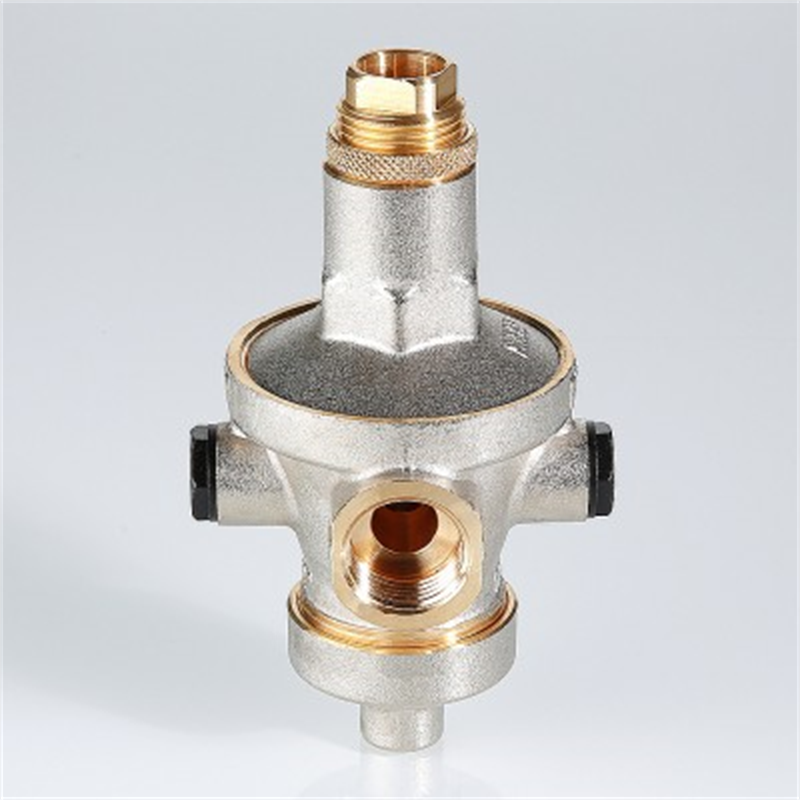

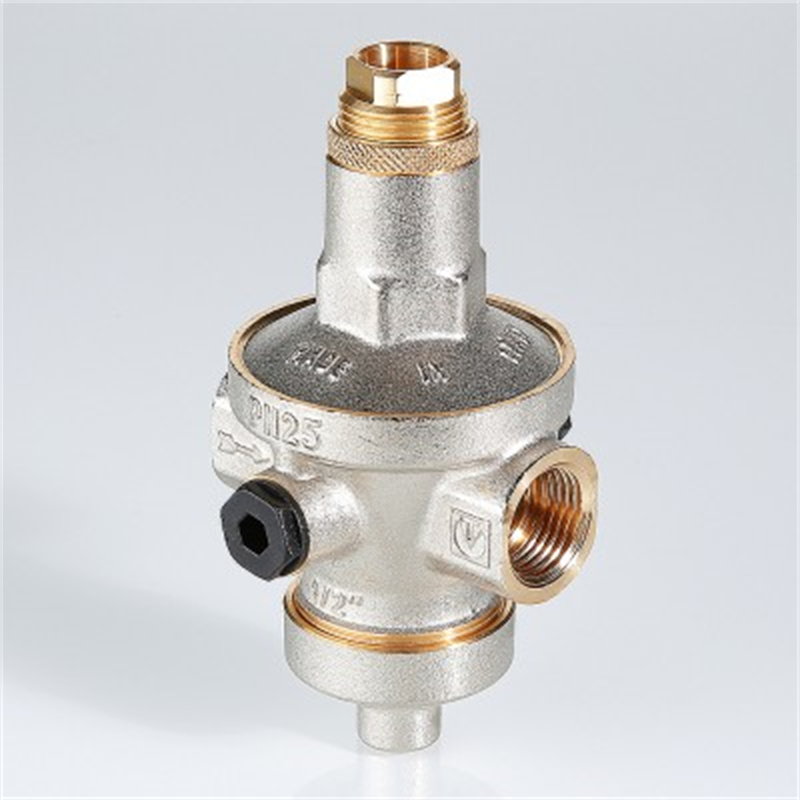

Редуктор давления регулируемый мембранный VT.085.N

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в трубопроводе и для поддержания на выходе (в том числе и в статическом режиме) давления, не превышающего настроечное, вне зависимости от скачков давления в сети

Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Максимальный коэффициент редукции: 1:12
Пределы регулирования: 0,1...0,7 МПа
Максимальная температура рабочей среды: +80°С
Рабочее давление: 0,0...2,5 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: никелированная латунь
Материал мембраны: EPDM
Присоединение: G½", G¾"
Патрубок для манометра

В закладки

от 4 836 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Редуктор давления предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам редуктора.
Редуктор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.

В статическом режиме давление после редуктора также не превышает настроечное.

Регулирование происходит по схеме «после себя».

Наличие демпфирующей камеры снижает пределы допустимых отклонений выходного давления при резких скачках давления на входе в регулятор.

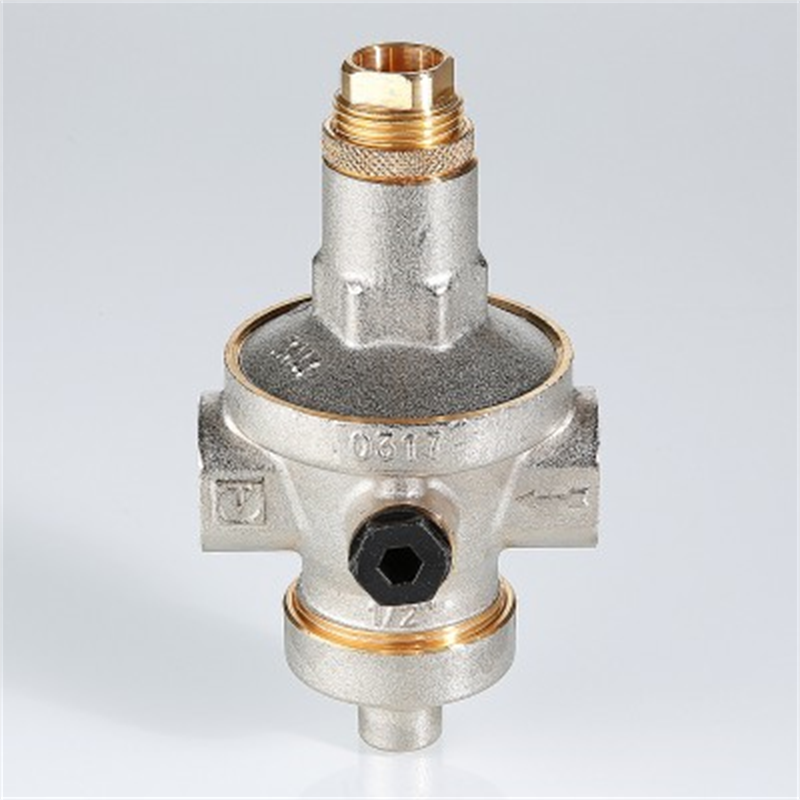

Редуктор имеет боковые резьбовые патрубки для присоединения манометра (приобретается отдельно). Патрубки заглушены нейлоновыми пробками.Технические характеристики:

Параметр	Значение
Модель	VT.085.N.0407	VT.085.N.0507
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Мембраны: EPDM
Максимальная температура рабочей среды	+80°С
Рабочее давление	0,0...2,5 МПа
Максимальный коэффициент редукции	1:12
Пределы регулирования	0,1...0,7 МПа
Заводская настройка выходного давления	0,3 МПа
Номинальный расход (при скорости 2 м/с по DIN EN 1567)	1,27 м³/ч	2,26 м³/ч
Номинальный расход (при скорости 1,5 м/с по СП 30.13330.2016)	0,95 м³/ч	1,70 м³/ч
Условная пропускная способность (по ГОСТ Р 55023-2012 и СТ ЦКБА 029-2006) (100%)	2,85 м³/ч	3,6 м³/ч
Расход при падении давления от настроечного 0,1 МПа	2,4 м³/ч	3,0 м³/ч
Пропускная способность при падении давления от настроечного 0,12 МПа	2,6 м³/ч	3,2 м³/ч
Допустимые отклонения от настроечного давления при резких изменениях входного давления	±5%
Диаметр условного прохода	15 мм	20 мм
Резьба муфтовых патрубков	G½"	G¾"
Стандарт присоединительной резьбы	ISO 228/1
Резьба под манометр	Rp 1/8 EN 10226 (ISO 7/1)
Уровень шума на расстоянии 2 м при скорости 2 м/с	< 40 дБ
Ремонтопригодность	Да
Градиент изменения давления	<0,004 МПа
Средний полный ресурс	300 000 циклов	290 000 циклов
Средний полный срок службы	20 лет

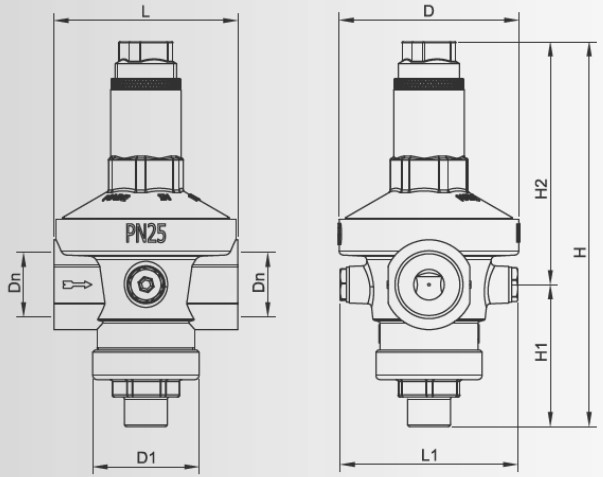

Габаритные размеры

Ду, мм	G	D, мм	D1, мм	L, мм	L1, мм	H, мм	H1 мм	H2, мм
15	G½"	59	40,5	67,5	74	127,5	52,5	75
20	G¾"	72	44	77	73	157	65,5	85,5

Версия: 2019-10-02-КВА

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51424	VT.085.N.0407	15	1...2 недели	4836 руб. – +
G51425	VT.085.N.0507	20	1...2 недели	6794 руб. – +
