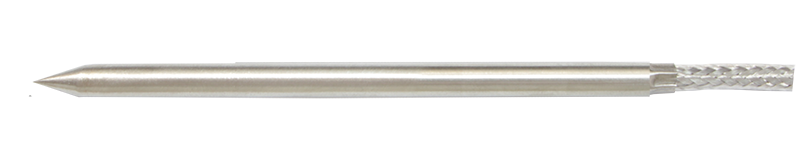

Термосопротивление ТС-А-4021
Термосопротивление предназначено для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика
- Количество чувствительных элементов: 1
- Номинальная статическая характеристика: Pt100, Pt1000
- Диапазон измеряемых температур: −60...+250°С
- Класс допуска: A
- Длина монтажной части: 150 мм, 160 мм – стандарт, 60 мм, 80 мм, 100 мм, 120 мм, 200 мм, 250 мм, 320 мм – по заказу
- Диаметр монтажной части: 4 мм, 5 мм, 6 мм
- Длина кабельного вывода: 2000 мм, 2800 мм, 7000 мм – стандарт, до 50 000 мм – по заказу
- Материал корпуса датчика: нержавеющая сталь
- Заостренный конец
Обратите внимание! К заказу через сайт доступна только модификация со стандартной длиной 150 мм. Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
Термосопротивление предназначено для измерения температуры твердых, жидких, газообразных и сыпучих сред, неагрессивных к материалу корпуса датчика.
Прежнее название термосопротивления ТС-А-4021: ТС-А-0295-4
Принцип действия и конструкция:Прежнее название термосопротивления ТС-А-4021: ТС-А-0295-4
Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Благодаря заостренному концу термопара может быть использована для проведения измерения температуры внутри различных пищевых продуктов, резины, полимеров, древесины и т.п. в процессе их производства или термообработки
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3, позволяет использовать датчик в пищевой, химической промышленности и т.д.
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
- Модификация термосопротивления ТС-А-4021-4 (D=4 мм) является неполным аналогом дТС164
- Модификация ТС-А-4021-5 (D=5 мм) является неполным аналогом дТС174
- Модификация ТС-А-4021-6 (D=6 мм) является неполным аналогом дТС184
Монтаж:Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления на объект измерения температуры можно использовать:
– монтажные фланцы, например, MF-Х, cоотвествующего внутреннего диаметра;
– накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы;

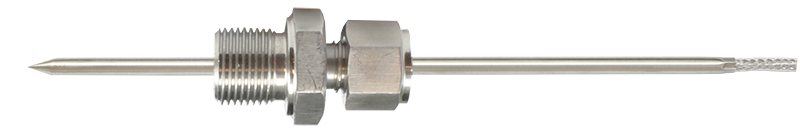

– если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы (для датчиков длиной более 60 мм), который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С

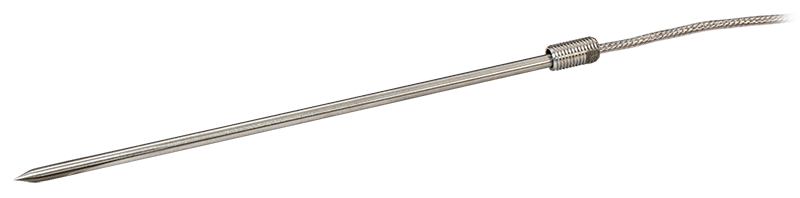

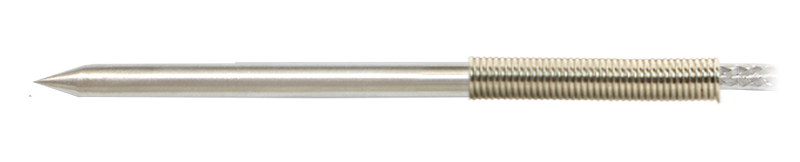

Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Для монтажа термосопротивления на объект измерения температуры можно использовать:
– монтажные фланцы, например, MF-Х, cоотвествующего внутреннего диаметра;
– накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы;
– если требуется герметизация места установки, то используется врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы (для датчиков длиной более 60 мм), который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С
Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Показатели надежности и условия эксплуатации:
Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
| Параметр | Значение | |
| Количество чувствительных элементов
| 1
| |
| Номинальная статическая характеристика | Pt100, Pt1000 | |
| Диапазон измеряемых температур
| −60...+250°С | |
| Условное давление
| 2,5 МПа
| |
| Класс допуска датчика
| A
| |
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)
| ±(0,15°С+0,02T)°С
| |
| Длина монтажной части (L) | 150 мм, 160 мм – стандарт
60 мм, 80 мм, 100 мм, 120 мм, 200 мм, 250 мм, 320 мм – по заказу | |
| Диаметр монтажной части (D)
| 4 мм, 5 мм, 6 мм
| |
| Длина кабельного вывода (l)
| 2000 мм, 2800 мм, 7000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | |
| Тепловая инерция
| ≤ 10…30 с
| |
| Сопротивление изоляции
| ≥ 20 МОм
| |
| Схема подключения
| 3-проводная
| |
| Материал корпуса датчика
| нержавеющая сталь
| |
| Провод
| КМТФЭт-А-3 | |
| Сечение провода
| 3×0,12 мм²
| |
| Наружные размеры провода
| ∅ 2,7 мм
| |
| Степень защиты | IP54 | |
| Габаритные размеры |
 |
ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица):
| Тип
| Класс допуска
| Диапазон измерения
| Допустимые отклонения
|
| 50M
| A
| −50...+100°С
| ±(0,15°С+0,02T)
|
| B
| −50...+200°С
| ±(0,3°С+0,02T)
| |
| C
| −180...+200°С
| ±(0,6°С+0,02T) | |
| Pt100
Pt1000 | A
| −100...+450°C (с проволочным ЧЭ);
−60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T)
|
| B
| −196...+660°C (с проволочным ЧЭ);
−60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T)
| |
| C
| −196...+660°C (с проволочным ЧЭ);
−60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T)
|
Т — абсолютное значение температуры измеряемой среды, °С.
Версия: 2021-09-15-ЛВС
