Датчик температуры HV-A-4102-5-G1/2

Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)

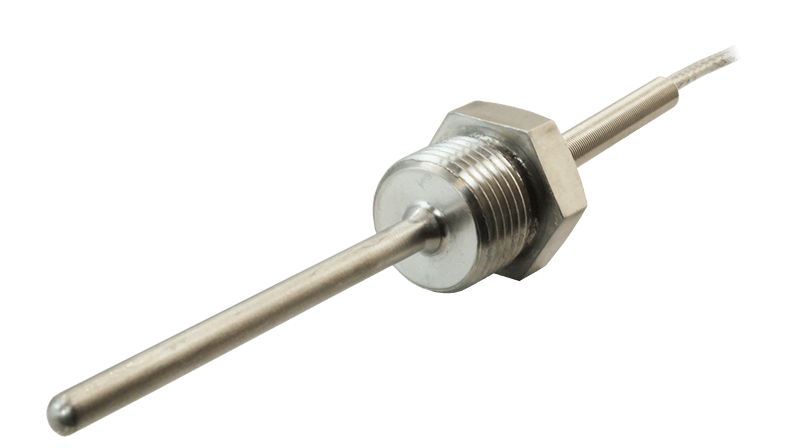

Принцип действия и конструкция: В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:

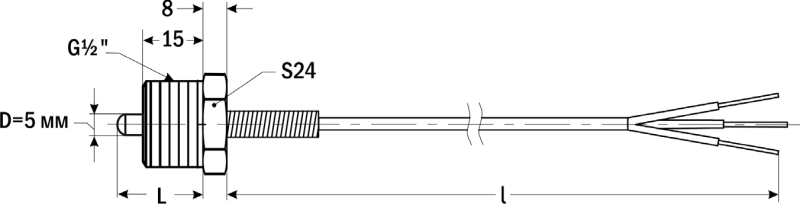

• Штуцер со стандартной резьбой G½" позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
• Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в HVAC-системах пищевых и химических отраслей

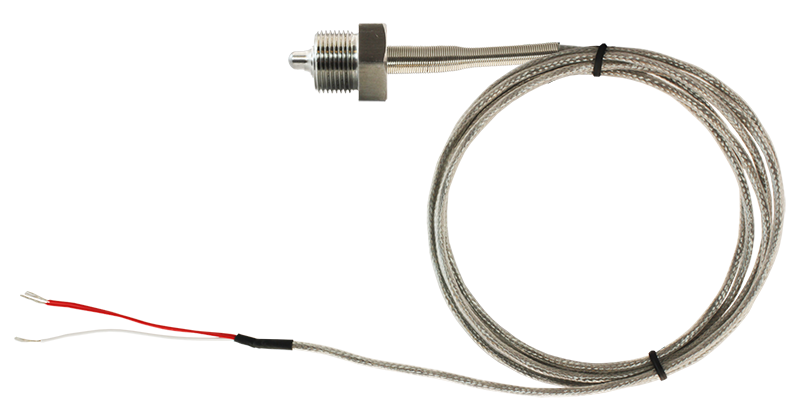

• Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
• Высокая точность измерений
• Высокая стабильность
• Близость характеристики к линейной зависимости
• Датчик является аналогом дТС3194

Монтаж: Для соединения датчика с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм² . Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Показатели надежности и условия эксплуатации: Показатели надежности при соблюдении условий эксплуатации в рабочем диапазоне температур:

• вероятность безотказной работы — не менее 0,95 за 40 000 ч;
• средний срок службы не менее 10 лет.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:

• помещения с нерегулируемыми климатическими условиями и (или) навесы;
• относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
