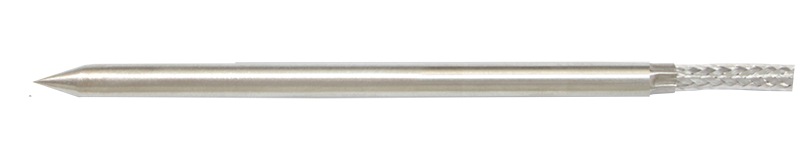

Датчик температуры HV-A-4021-4
Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также сыпучих материалов и твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
- Количество чувствительных элементов: 1
- Номинальная статическая характеристика: Pt100, Pt1000
- Диапазон измеряемых температур: −60...+250°С
- Класс допуска: A
- Длина монтажной части: 150 мм – стандарт, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
- Диаметр монтажной части: 4 мм
- Длина кабельного вывода: 2000 мм, 2800 мм, 7000 мм – стандарт, до 50 000 мм – по заказу
- Материал корпуса датчика: нержавеющая сталь
- Заостренный конец
Обратите внимание! К заказу через сайт доступна только модификация со стандартной длиной 150 мм. Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
x
Способы оплаты
Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также сыпучих материалов и твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)

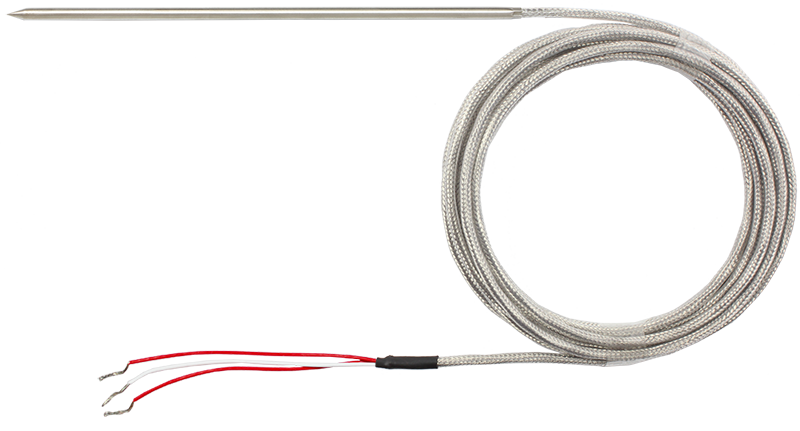

Принцип действия и конструкция: В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt100 или Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)
Принцип действия и конструкция: В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt100 или Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Заостренный конец
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в HVAC-системах пищевых и химических отраслей
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Монтаж: Для соединения датчика с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм² . Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа датчика на объект измерения температуры в резьбовое отверстие можно использовать
– накидные гайки, например, НГ;

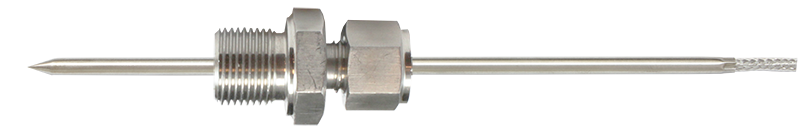

– врезной штуцер, например, ШВ-А соответствующего внутреннего диаметра и внешней резьбы, который позволяет как задать нужную длину погружной части, так и герметизировать место установки термодатчика до давления 7,2 МПа и температуры +700°С.

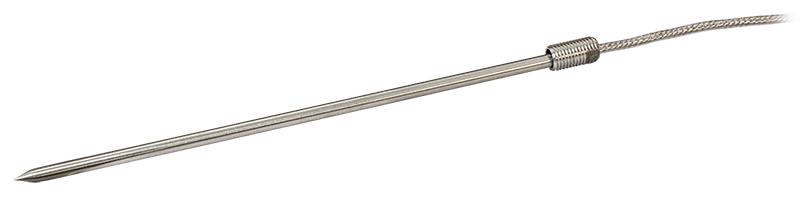

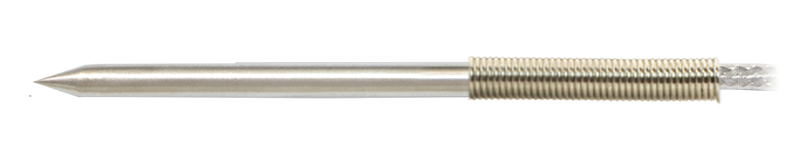

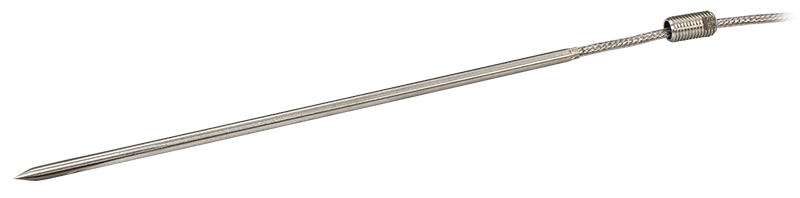

Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Показатели надежности и условия эксплуатации: Показатели надежности при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 40 000 ч;
- средний срок службы не менее 10 лет.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
| Параметр | Значение |
| Количество чувствительных элементов
| 1
|
| Номинальная статическая характеристика
| Pt100, Pt1000
|
| Диапазон измеряемых температур
| −60...+250°С
|
| Условное давление
| 2,5 МПа
|
| Класс допуска датчика
| А
|
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)
| ±(0,15°С +0,02T)°С
|
| Длина монтажной части (L)
| 150 мм – стандарт
60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу |
| Диаметр монтажной части (D)
| 4 мм
|
| Длина кабельного вывода (l)
| 2000 мм, 2800 мм, 7000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Тепловая инерция
| ≤ 10...30 с
|
| Сопротивление изоляции
| ≥ 20 МОм |
| Схема подключения
| 3-проводная |
| Материал корпуса датчика
| нержавеющая сталь
|
| Провод
| КМТФЭт-А-3 |
| Сечение провода
| 3×0,12 мм²
|
| Наружные размеры провода | ∅ 2,7 мм |
| Степень защиты
| IP54
|
Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица):
| Тип
| Класс допуска
| Диапазон измерения
| Допустимые отклонения
|
| 50M
| A
| −50...+100°С
| ±(0,15°С+0,02T)
|
| B
| −50...+200°С
| ±(0,3°С+0,02T)
| |
| C
| −180...+200°С
| ±(0,6°С+0,02T)
| |
| Pt100
Pt1000 | A
| −100...+450°C (с проволочным ЧЭ);
−60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T)
|
| B
| −196...+660°C (с проволочным ЧЭ);
−60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T)
| |
| C
| −196...+660°C (с проволочным ЧЭ);
−60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T)
|
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Т — абсолютное значение температуры измеряемой среды, °С.
| Габаритные размеры |
 |
