Погружные (врезные) датчики температуры предназначены для измерения температуры жидкостей в инженерных системах, таких как вентиляция, кондиционирование, отопление, холодоснабжение, резервуары и жидкостные баки
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации

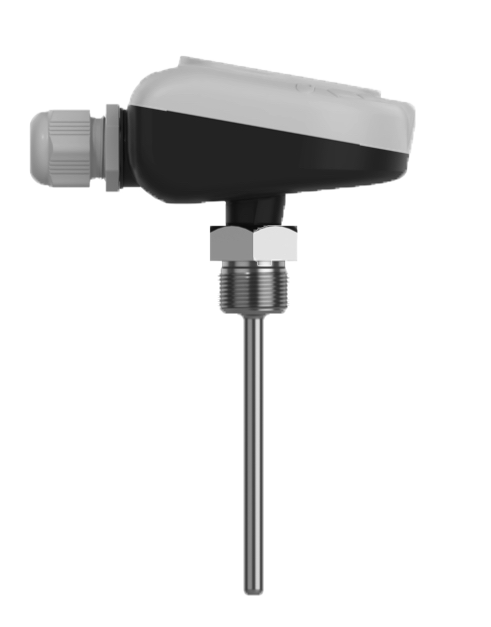

Устройство датчика: Погружной датчик температуры состоит из пластикового корпуса и металлического штуцера с диаметром 6 мм, внутри которого размещен измерительный элемент, припаянный к кабелю. Корпус датчика изолирован от воздействий внешней среды со стороны штуцера с помощью клеевого герметика. Внутри штуцера используется термопаста или теплоопроводящий компаунд для обеспечения высокой скорости измерения температуры жидкости и защиты измерительного элемента от влаги
Монтаж:
На этапе проведения монтажных работ к трубопроводу системы вентиляции или отопления приваривается бобышка длиной 30-50 мм с внутренней резьбой, соответствующей резьбе штуцера датчика температуры, после чего устанавливается (ввинчивается) непосредственно погружной датчик. В случае использования защитной арматуры D02-80, то сперва в бобышку устанавливается защитная гильза, а потом уже вкручивается датчик температуры. Длину бобышки и защитной гильзы рекомендуется выбирать таким образом, чтобы обеспечить погружение датчика в трубопровод на 30-70% от его диаметра
Отличительной особенностью датчиков температуры для вентиляции серии PRO являются:
- Качественный корпус из ABS-пластика с крышкой на резьбовом соединении
- Различные варианты присоединительной резьбы
- Съемный клеммный блок, облегчающий присоединение кабеля
- Дополнительное уплотнение корпуса и крышки, обеспечивающее защиту от влаги
- Индивидуальная проверка ОТК каждого датчика
- Упаковка в индивидуальные БОПП-пакеты с маркировкой
Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):
- Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
- Полная взаимозаменяемость с наиболее распространенными зарубежными моделями
Технические характеристики:
Параметры
| Значение
|
Диапазон измерения температуры | −50…+180°С |
Погрешность | ±0,3°С |
Номинальная статическая характеристика
| Pt1000, Ni1000, NTC10k (3435) |
Штуцер | Материал | Нержавеющая сталь AISI 304 |
Длина (L) | 50 мм, 80 мм, 100 мм, 150 мм, 200 мм
|
Диаметр | 6 мм
|
Присоединение | G½" |
Пылевлагозащита | IP67 |
Температура эксплуатации | −50…+100°С |

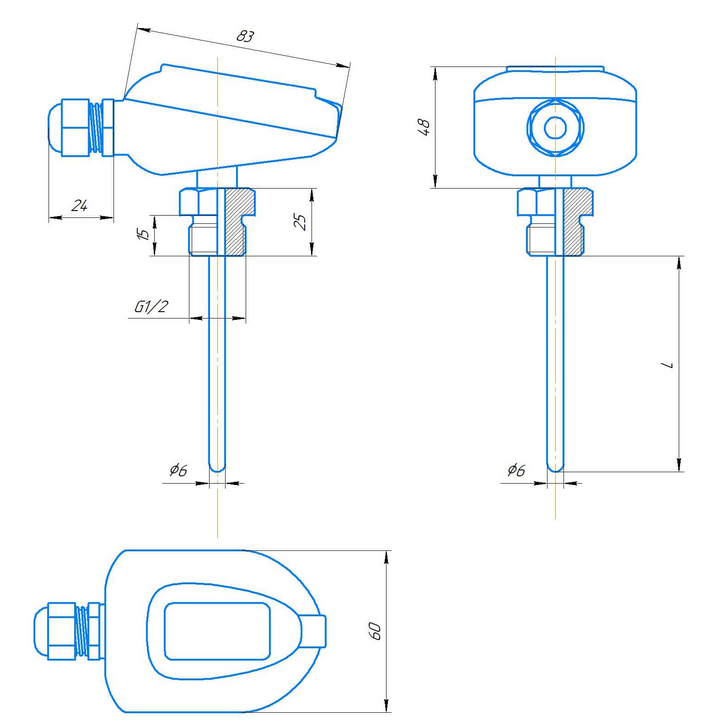

Габаритные размеры
|
![](/upload/iblock/96b/TS-D_CH_.png) |
Версия: 2022-04-15-ЛВС
