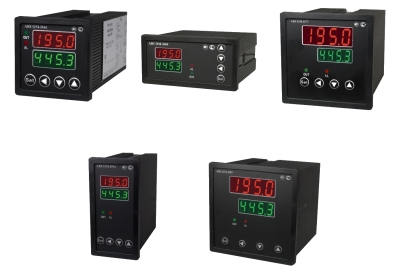

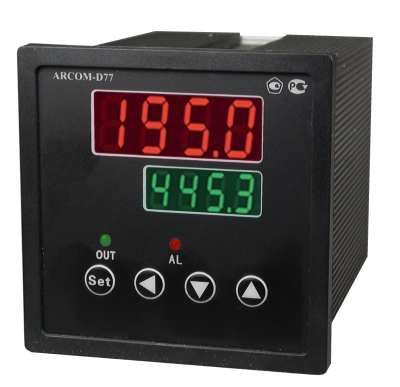

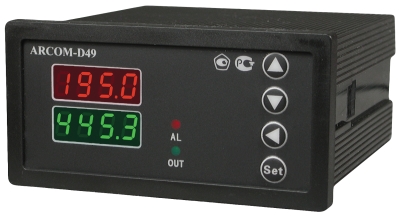

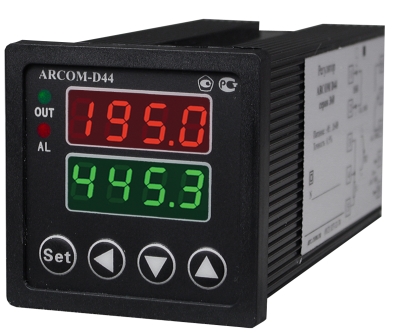

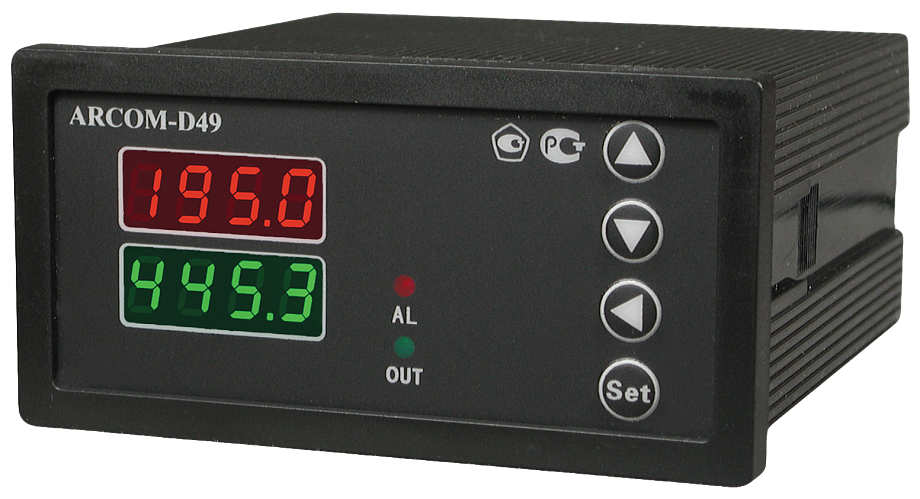

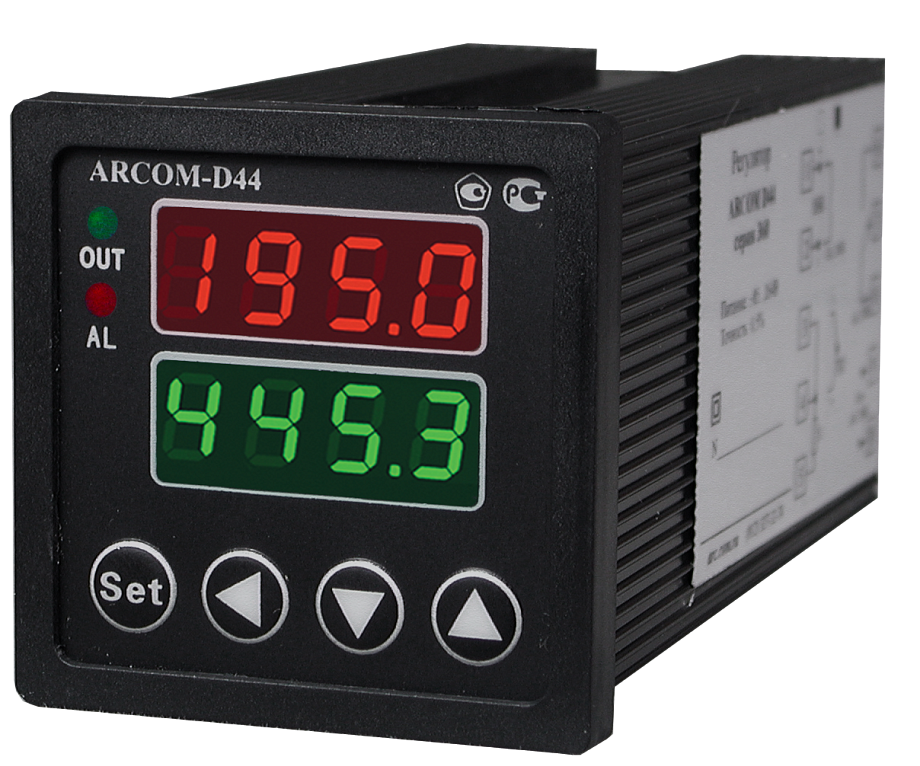

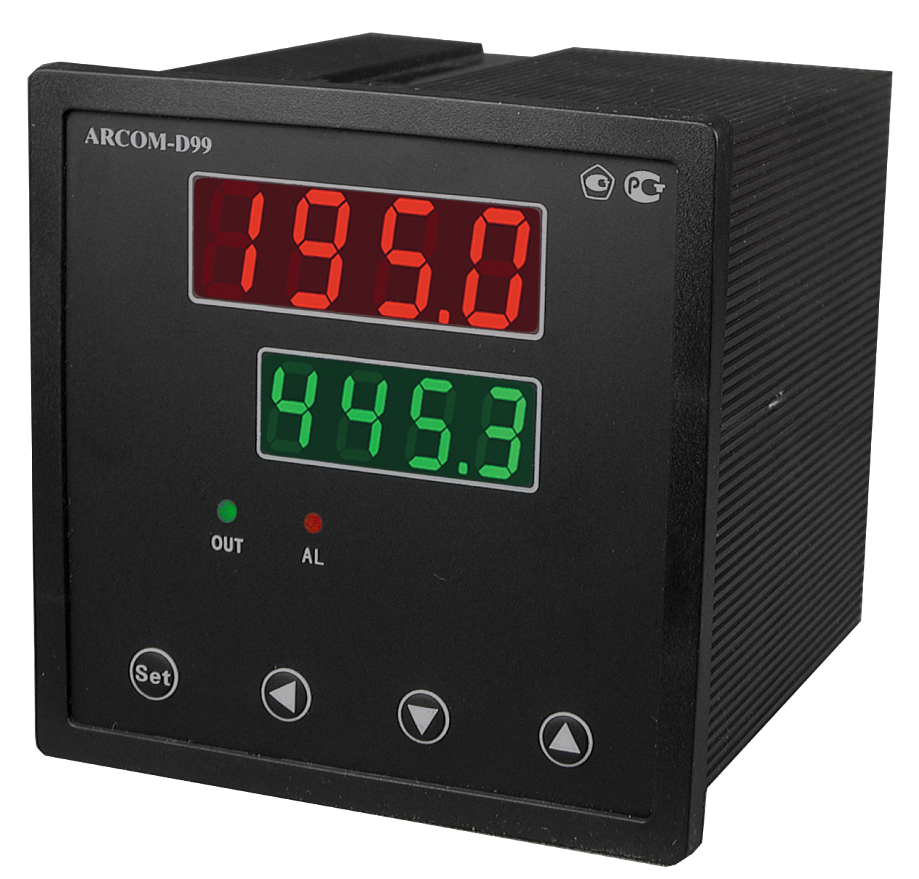

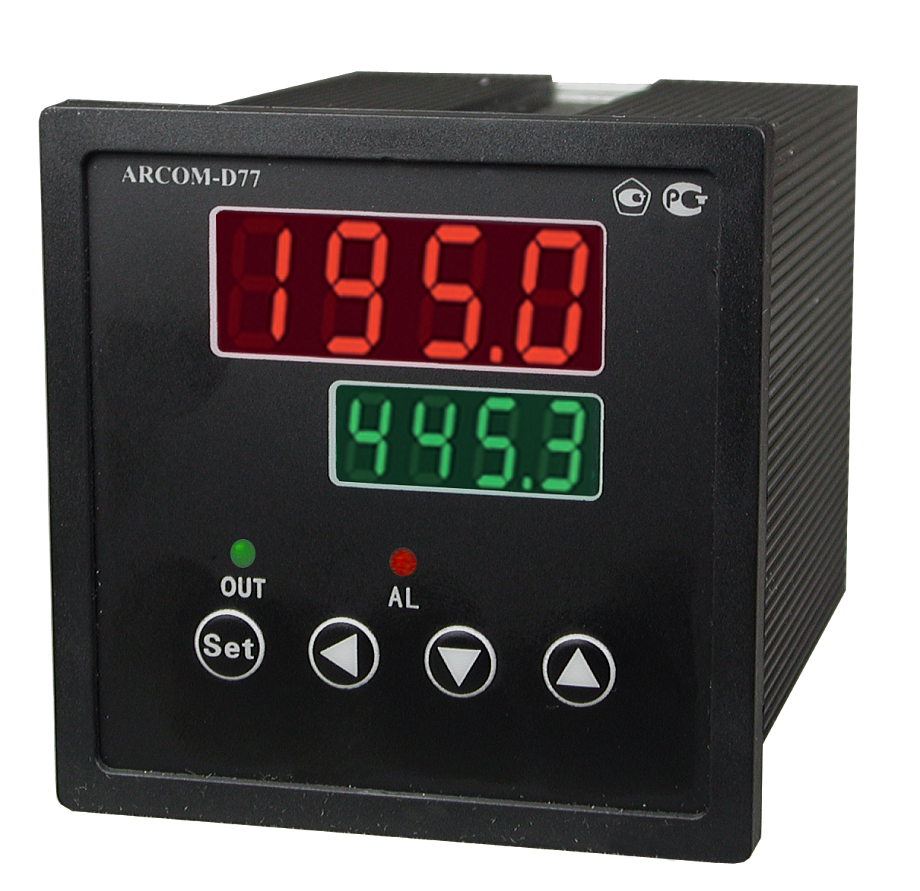

ПИД-регулятор ARCOM серии 360

Прибор для измерения и регулирования температуры, а также других параметров, выраженных в виде аналоговых сигналов (давления, влажности и т. д.)

Диапазон температуры: −200...+1750°C
Погрешность: ±0,5%
Универсальный переключаемый вход: термопары ТХА (K), ТПП (S), ТХК (L), ТЖК (J); термосопротивления 50M, Pt100; аналоговые сигналы 4...20 мА, 0...5 В
Выход: базовое исполнение – реле, опциональное исполнение – управление симистором, оптотранзистором или твердотельным реле
Аварийное реле ~5 А, 250 В или ~0,5 А, 240 В (только для D44)
Индикатор: 4-разрядный светодиодный
Монтаж: в щит

В закладки

от 4 492 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

ПИД-регулятор ARCOM серии 360 предназначен для измерения и регулирования температуры, а также других параметров, выраженных в виде аналоговых сигналов (давления, влажности и т. д.)Особенности:

Регулирование ПИД с автонастройкой и On/Off

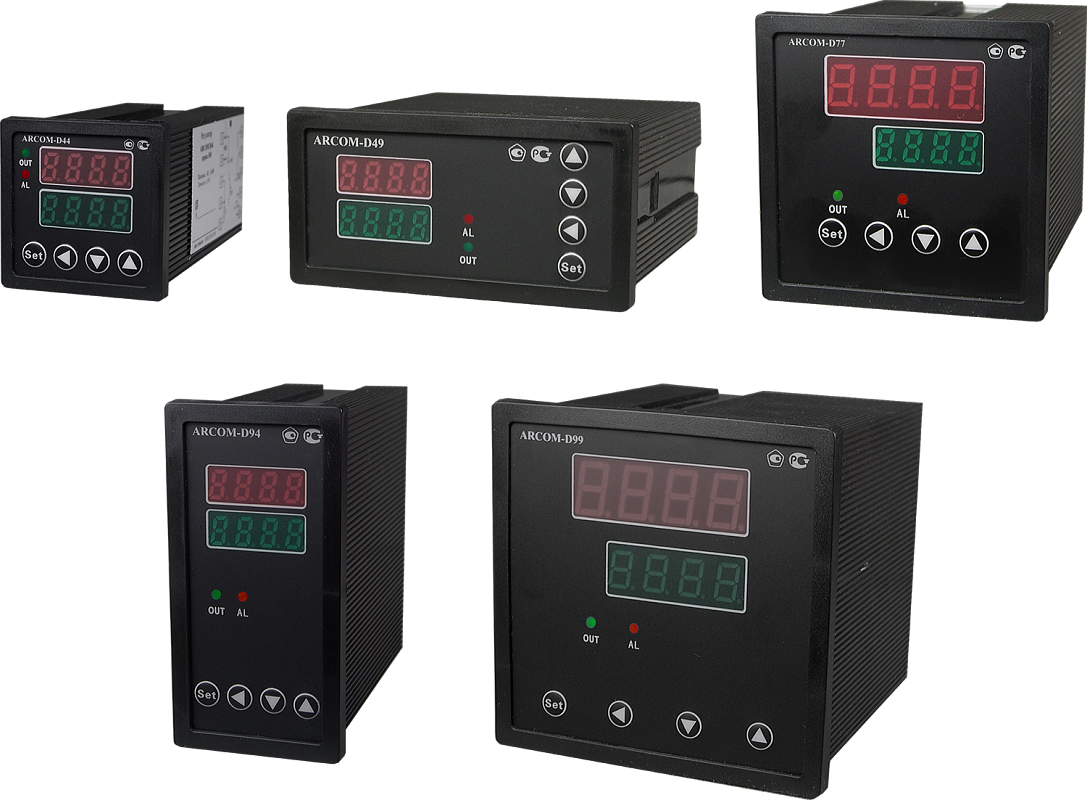

5 типоразмеров (по размеру передней панели)

Технические характеристики:

Параметр		Значение
Входные сигналы	Термопары : - ТХА(К) - ТХК(L) - ТЖК(J) - ТПП(S)	−50...+1350°C −50...+750°C −50...+1000°C −50...+1750°C
	Термосопротивления: - Pt100 - 50М	−200...+850°C −50...+150°C
	Аналоговые	Ток I: 0(4)...20 мА, напряжение U: 0(1)...5 В
Погрешность		±0,5%
Период измерений		< 0,3 с
Способ управления		Двухпозиционное (прямой/обратный режим, настраиваемый гистерезис) ПИД (прямой/обратный режим, ручная/автоматическая настройка)
Выходные сигналы		Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА (AR-SSR-...DA и AR-3SSR-...DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA), K – управление оптотранзистором =50 В, 200 мА.
Аварийное реле		Аварийное реле ~5 А, 250 В (для D49, D77, D94, D99) ~0,5 А, 240 В (для D44)
Потребляемая мощность		5 Вт
Питание		~220 В, 50...60 Гц ≅85...264 В (только для D44)
Условия эксплуатации		0...+50°C, ≤ 85%RH
Габаритные размеры: - D44 - D49 - D77 - D94 - D99		48×48×105 мм 48×96×105 мм 72×72×105 мм 96×48×105 мм 96×96×105 мм
Высота цифр: - D44 - D49 - D77 - D94 - D99		8 мм 8 мм 10 мм (красный) и 8 мм (зеленый) 8 мм 14 мм (красный) и 10 мм (зеленый)
Вес: - D44 - D49 - D77 - D94 - D99		139 г 310 г 316 г 312 г 370 г

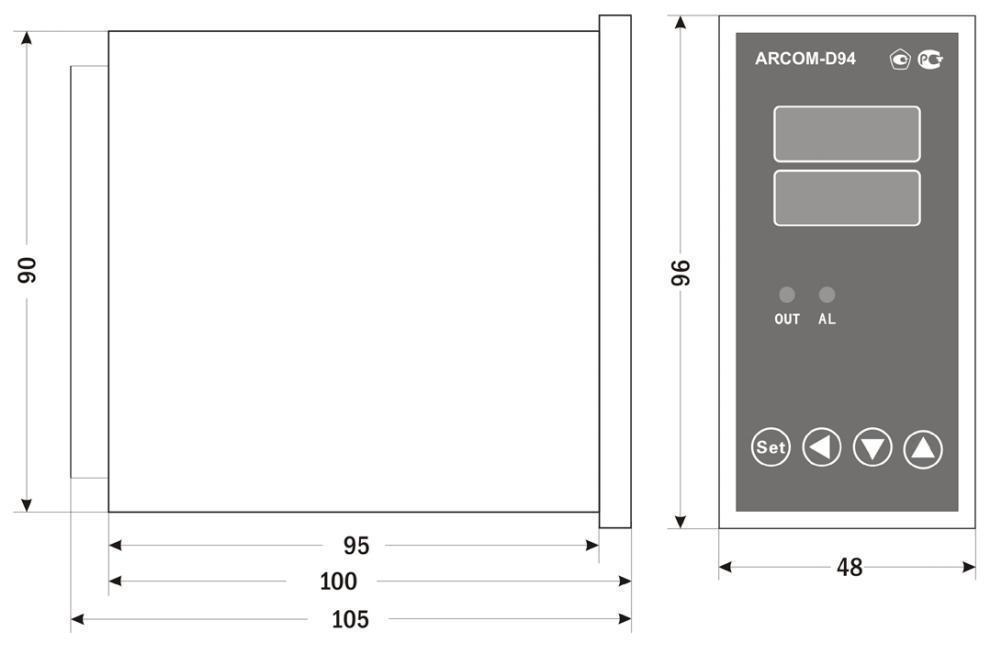

Габаритные размеры

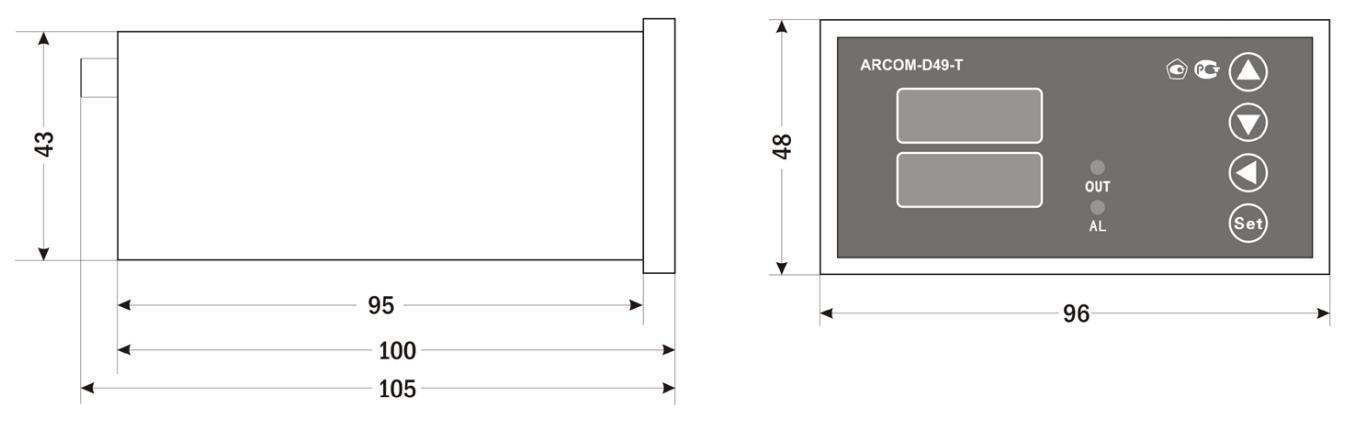

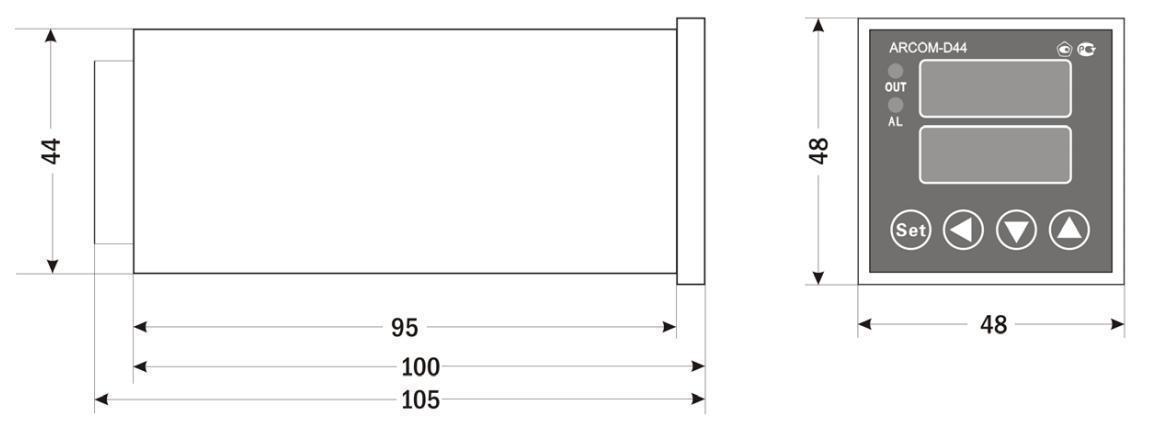

ARCOM-D44	ARCOM-D49

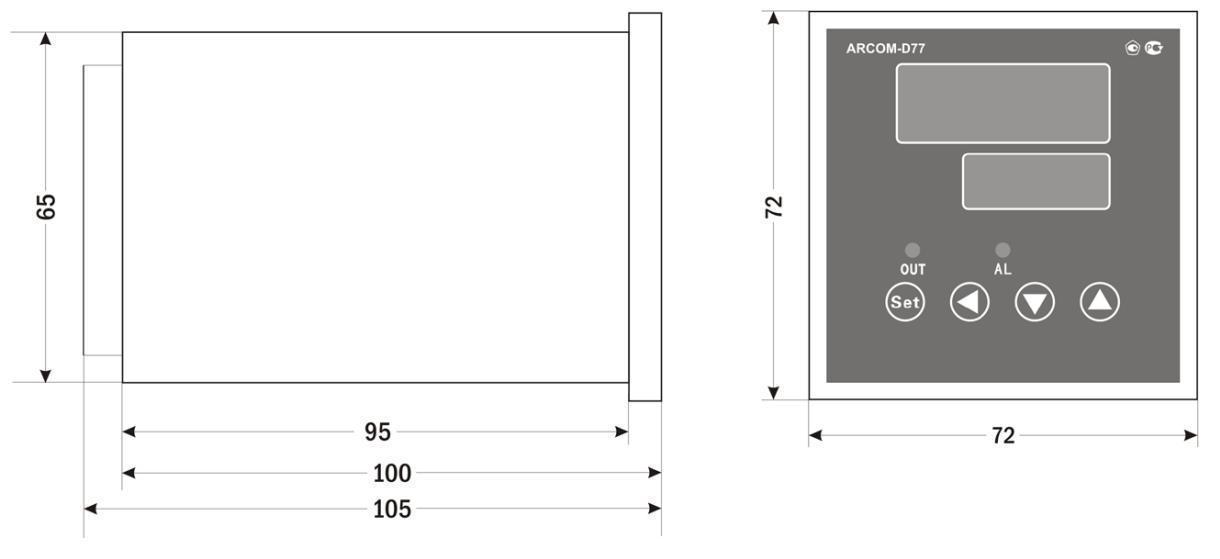

ARCOM-D77	ARCOM-D94

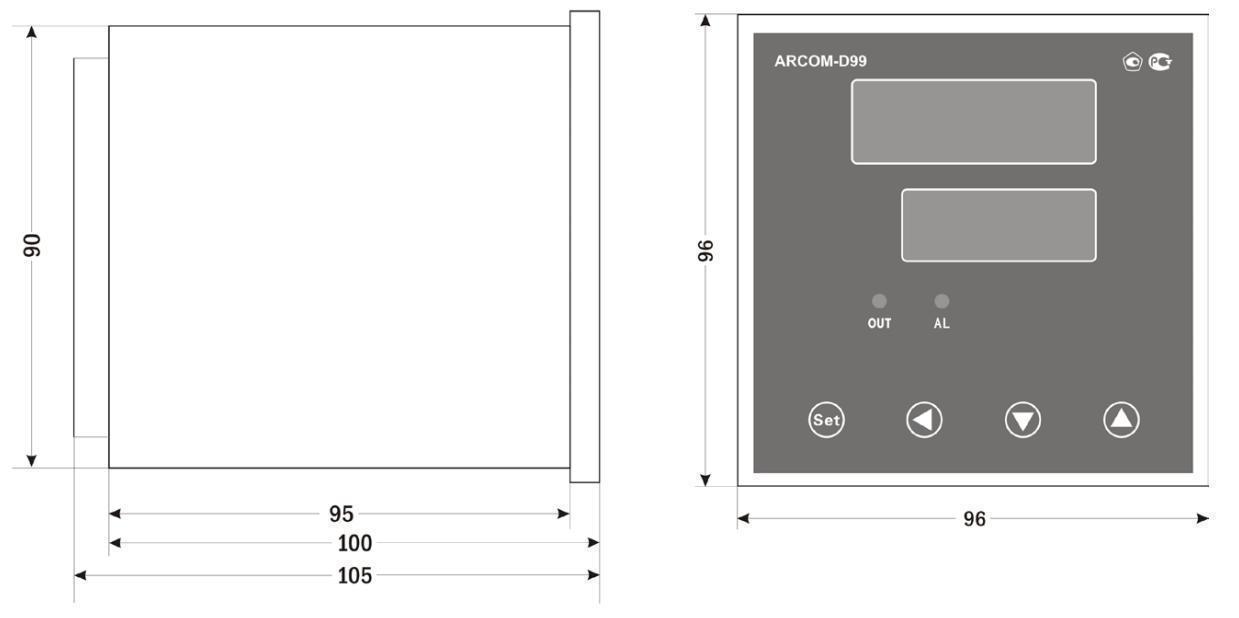

ARCOM-D99

Версия: 2021-12-16-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.81 Мб
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Модель	Выход	Срок поставки	Стоимость
ARCOM-D44 ARCOM-D49 ARCOM-D77 ARCOM-D94 ARCOM-D99	Р.х2А SSR SCR K

Артикул	Модель	Выход	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Выход	Срок поставки	Стоимость
A44594	ARCOM-D44	Р.х2А	Со склада	5273 руб. – +
A44599	ARCOM-D44	SSR	Со склада	5493 руб. – +
A44604	ARCOM-D44	SCR	Со склада (комплектация 1..72 часа)	5273 руб. – +
A44609	ARCOM-D44	K	Со склада (комплектация 1..72 часа)	5273 руб. – +
A44595	ARCOM-D49	Р.х2А	Со склада	4492 руб. – +
A44600	ARCOM-D49	SSR	Со склада	4712 руб. – +
A44605	ARCOM-D49	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44610	ARCOM-D49	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44596	ARCOM-D77	Р.х2А	Со склада	4492 руб. – +
A44601	ARCOM-D77	SSR	Со склада (комплектация 1..72 часа)	4712 руб. – +
A44606	ARCOM-D77	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44611	ARCOM-D77	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44597	ARCOM-D94	Р.х2А	Со склада	4492 руб. – +
A44602	ARCOM-D94	SSR	Со склада	4712 руб. – +
A44607	ARCOM-D94	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44612	ARCOM-D94	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44598	ARCOM-D99	Р.х2А	Со склада	4492 руб. – +
A44603	ARCOM-D99	SSR	Со склада	4712 руб. – +
A44608	ARCOM-D99	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44613	ARCOM-D99	K	Со склада (комплектация 1..72 часа)	4492 руб. – +

Артикул	Модель	Выход	Срок поставки	Стоимость
A44594	ARCOM-D44	Р.х2А	Со склада	5273 руб. – +
A44599	ARCOM-D44	SSR	Со склада	5493 руб. – +
A44604	ARCOM-D44	SCR	Со склада (комплектация 1..72 часа)	5273 руб. – +
A44609	ARCOM-D44	K	Со склада (комплектация 1..72 часа)	5273 руб. – +
A44595	ARCOM-D49	Р.х2А	Со склада	4492 руб. – +
A44600	ARCOM-D49	SSR	Со склада	4712 руб. – +
A44605	ARCOM-D49	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44610	ARCOM-D49	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44596	ARCOM-D77	Р.х2А	Со склада	4492 руб. – +
A44601	ARCOM-D77	SSR	Со склада (комплектация 1..72 часа)	4712 руб. – +
A44606	ARCOM-D77	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44611	ARCOM-D77	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44597	ARCOM-D94	Р.х2А	Со склада	4492 руб. – +
A44602	ARCOM-D94	SSR	Со склада	4712 руб. – +
A44607	ARCOM-D94	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44612	ARCOM-D94	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44598	ARCOM-D99	Р.х2А	Со склада	4492 руб. – +
A44603	ARCOM-D99	SSR	Со склада	4712 руб. – +
A44608	ARCOM-D99	SCR	Со склада (комплектация 1..72 часа)	4492 руб. – +
A44613	ARCOM-D99	K	Со склада (комплектация 1..72 часа)	4492 руб. – +
