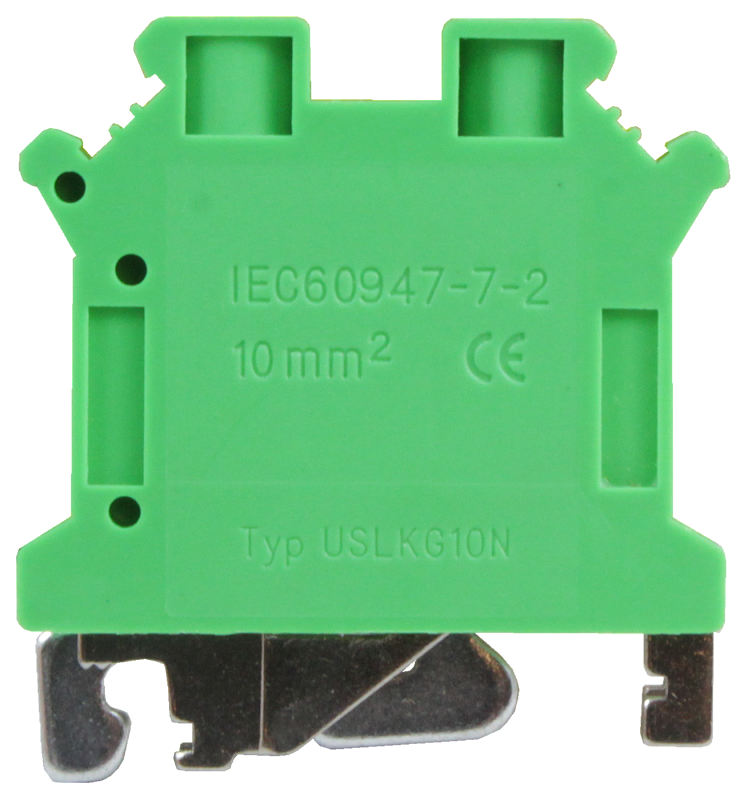

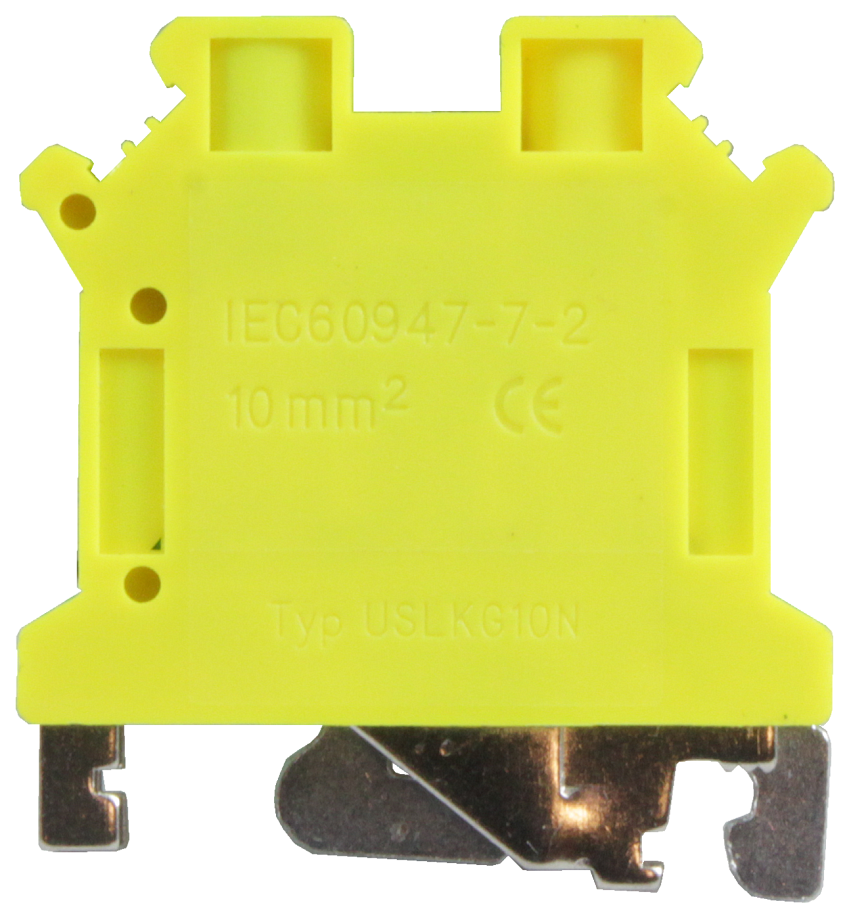

Клемма заземления винтовая проходная UKG

Клемма заземления винтовая проходная для подключения заземляющих проводников

Количество контактов: 1
Количество точек подключения: 2
Сечение провода: ≤ 2,5...35 мм2
Номинальный ток: 20...125 А
Цвет: желто-зеленый
Способ подключения проводов: винтовой зажим

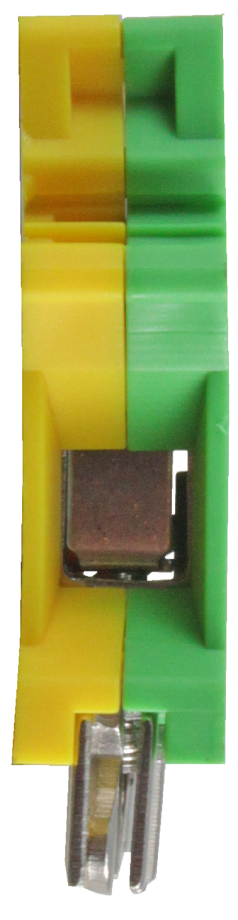

Торцевое подключение

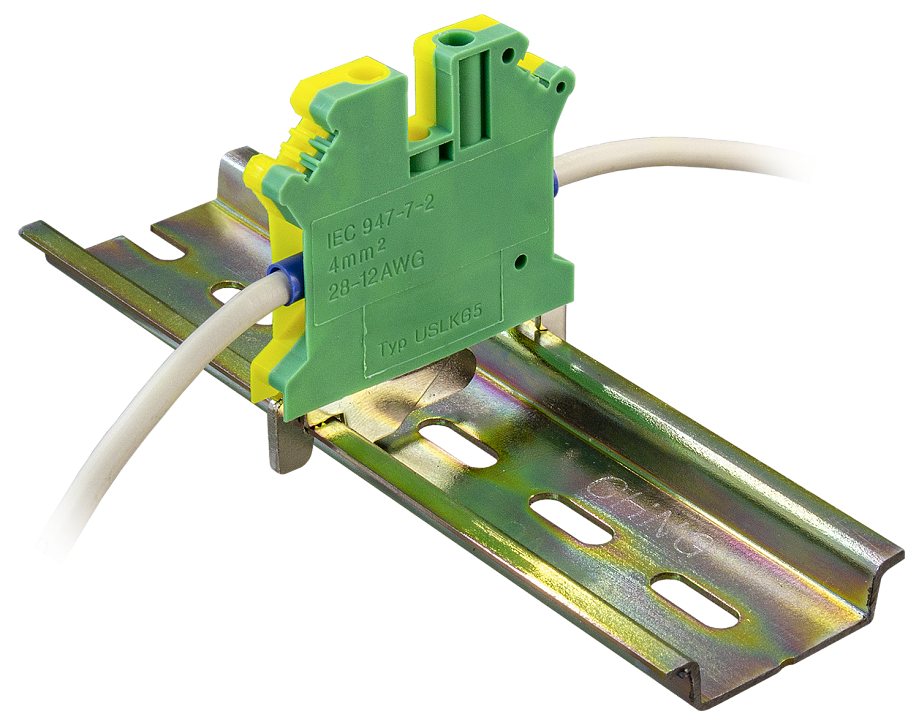

Монтаж: на DIN-рейку
Контактная группа связана с механизмом крепления на DIN-рейку

В закладки

от 103 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Винтовые проходные клеммы заземления UKG предназначены для соединения гибких или жестких проводников. Клеммы применяются для подключения заземляющих проводников, контакты клемм связаны с блоком крепления на DIN-рейку и замыкают провод на корпус.

Особенности:

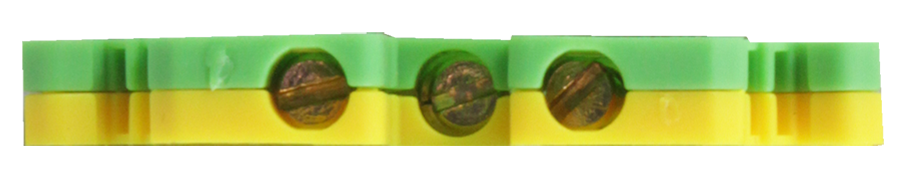

Винтовое подключение: место зажима открывается при помощи винта
Возможность использования любых медных проводов
Токоведущая пластина из луженой меди
Универсальное крепление на DIN-рейки типов NS32 и NS35 (кроме модели UKG 35N – крепление только на DIN-рейку NS35)Технические характеристики:

Параметр	Значение
Количество контактов	1
Количество точек подключения	2
Сечение провода	≤ 2,5...35 мм²
Номинальное напряжение	800 В
Номинальный ток	20...125 А
Цвет	Желто-зеленый
Способ подключения проводов	Винтовой зажим
Типы DIN-реек	На DIN-рейку
Цвет	NS32 NS35/7,5 NS35/15
Материал корпуса	PA
Материал токоведущей пластины	Луженая медь
Температура эксплуатации	−60...+105°C

Параметр	Модель
Параметр	UKG 3N	UKG 5N	UKG 6N	UKG 10N	UKG 16N	UKG 35N
Сечение провода, не более, мм2	2,5	4	6	10	16	35
Длина зачищенного конца провода, мм	8		10		11	16
Номинальный ток, А	20	30	50	75	101	125
Высота (A), мм	42,6					55,2
Ширина (B), мм	5,2	6,2	8,2	10,2	12,2	16
Глубина (H), мм	46,5				45,5	50,5
Высота над DIN-рейкой NS32 (Н₁), мм	38	37				–
Высота над DIN-рейкой NS35 (Н₂), мм	39,5					43,5

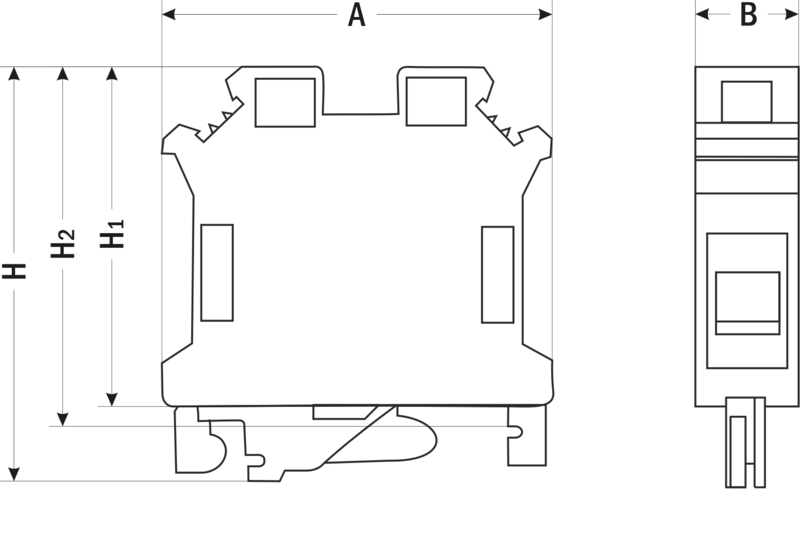

Габаритные размеры

Версия: 2022-11-11-ЛВС

Артикул	Максимально допустимый ток, А	Срок поставки	Стоимость
20 30 50 75 101 125

Артикул	Модель	Максимально допустимый ток, А	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Максимально допустимый ток, А	Срок поставки	Стоимость
K72115	UKG 3N	20	Со склада	103 руб. – +
K72116	UKG 5N	30	Со склада	123 руб. – +
K72117	UKG 6N	50	Со склада	144 руб. – +
K72118	UKG 10N	75	Со склада	206 руб. – +
K72119	UKG 16N	101	Со склада	267 руб. – +
K72120	UKG 35N	125	Со склада	740 руб. – +

Артикул	Модель	Максимально допустимый ток, А	Срок поставки	Стоимость
K72115	UKG 3N	20	Со склада	103 руб. – +
K72116	UKG 5N	30	Со склада	123 руб. – +
K72117	UKG 6N	50	Со склада	144 руб. – +
K72118	UKG 10N	75	Со склада	206 руб. – +
K72119	UKG 16N	101	Со склада	267 руб. – +
K72120	UKG 35N	125	Со склада	740 руб. – +
