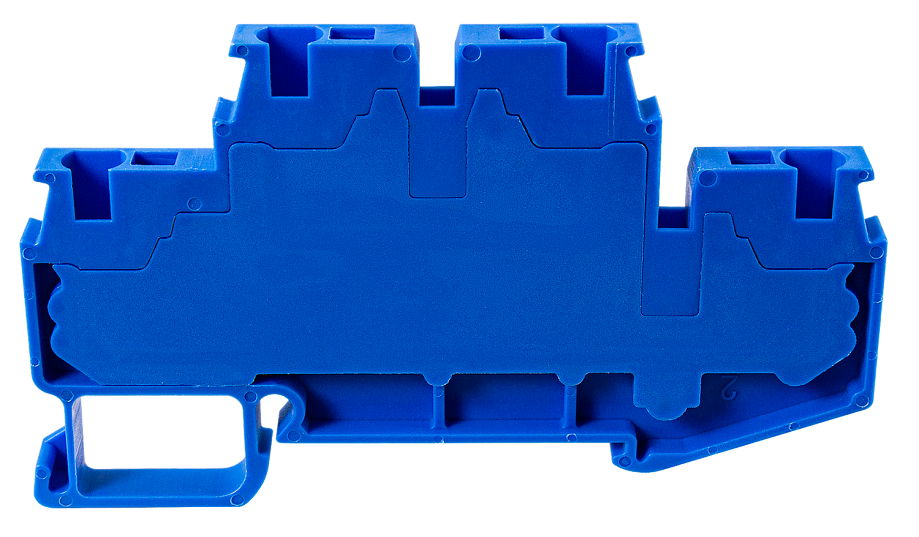

Клемма пружинная двухъярусная самозажимная проходная JUT14-2.5/2

Клемма пружинная двухъярусная самозажимная проходная

Количество контактов: 2
Количество точек подключения: 4 (по 2 точки к каждому контакту)
Сечение провода: ≤ 2,5 мм²
Номинальный ток: 24 А

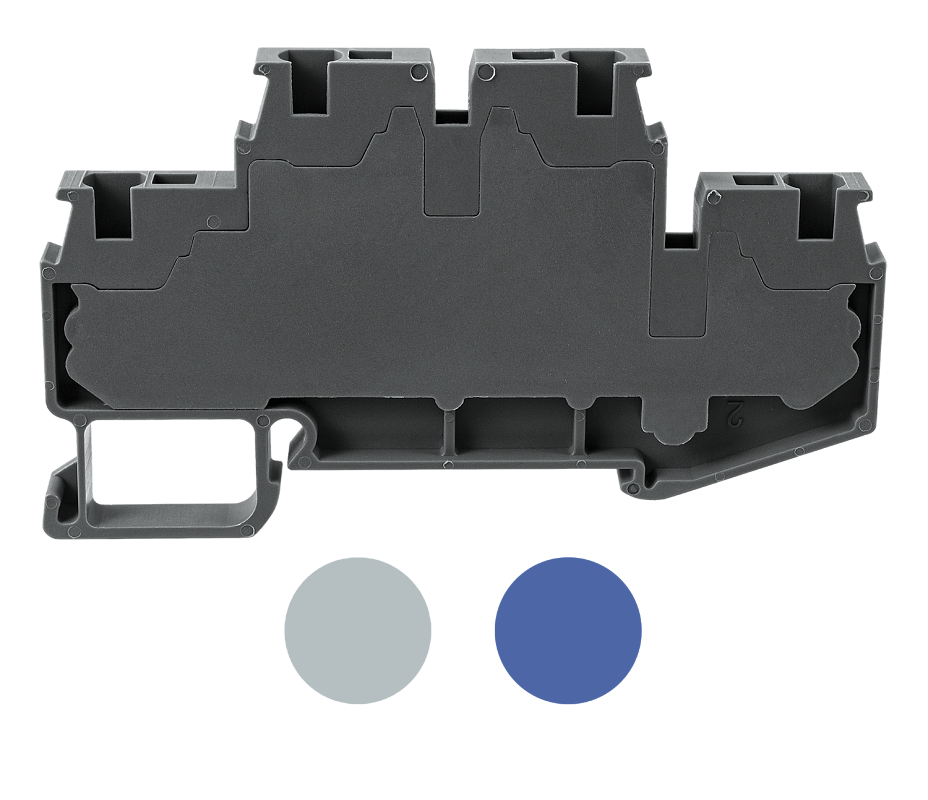

Цвет: серый или синий
Способ подключения проводов: пружинный зажим
Фронтальное подключение
Монтаж: на DIN-рейку

В закладки

от 160 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Пружинные проходные клеммы JUT14-2.5/2 наиболее эффективны там, где требуется высокая степень надежности контактов в условиях повышенных вибрационных нагрузок — в железнодорожной промышленности, ветросиловых установках или машиностроении. Пружинные зажимы обеспечивают постоянное самозажимное соединение, позволяют легко и быстро производить подключение и отключение проводов.

Особенности:

Удобное фронтальное подключение. Для подключения жесткого провода или провода с кабельным наконечником не требуется дополнительных действий, просто вставьте провод в клемму
Два независимых контакта, две точки подключения к каждому контакту
Отверстия для «прозвонки» соединения без снятия клеммы с рейки
Закрытый с двух сторон корпус, не требует заглушек
Возможность использования любых медных проводов сечением до 2,5 мм²
Токоведущая пластина из луженой меди
Корпус из ударопрочного негорючего полиамида PA6.6 обеспечивает стойкость к агрессивным средам и температуре

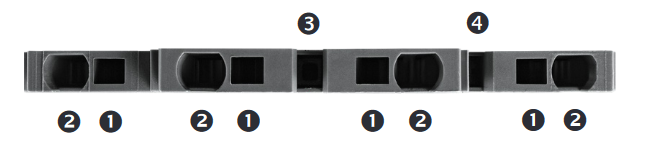

Схема установки проводов в клемму

1. Для подключения жесткого провода или провода с кабельным наконечником вставьте наконечник в нужную клемму (отверстие ➋), он надежно зафиксируется в ней.
2. Для подключения необжатого провода нажмите крестовой или шлицевой отверткой на пружину в отверстии ➊ рядом с нужной клеммой, удерживая ее нажатой, вставьте зачищенный на 8...10 мм конец провода в отверстие ➋. Следите за тем, чтобы с клеммой контактировала только зачищенная часть провода. Уберите отвертку. Пружинный зажим надежно зафиксирует провод в клемме.
3. Для извлечения провода нажмите на пружину в отверстии ➊, как указано в п. 2, вытяните провод.
4. Для «прозвонки» верхней токоведущей пластины вставьте щуп тестера в отверстие ➌, для «прозвонки» нижней – в отверстие ➍.

Технические характеристики:

Параметр	Значение
Количество контактов	2
Количество точек подключения	4 (по 2 точки к каждому контакту)
Сечение провода	≤ 2,5 мм²
Длина зачищенного конца провода	8...10 мм
Номинальное напряжение	500 В
Номинальный ток	24 А
Цвет	Серый или синий
Способ подключения проводов	Пружинный зажим
Монтаж	На DIN-рейку
Материал корпуса	PA6.6
Материал токоведущей пластины	Луженая медь
Материал пружины	Нержавеющая сталь
Температура эксплуатации	−45...+105°C
Габаритные размеры (В×Ш×Г)	78,5×5,2×46,9 мм
Высота над DIN-рейкой	39,8 мм

Габаритные размеры

Версия: 2022-11-11-ЛВС

Артикул	Цвет	Срок поставки	Стоимость
Серый Синий

Артикул	Цвет	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Цвет	Срок поставки	Стоимость
M69571	Серый	Со склада	160 руб. – +
M69572	Синий	Со склада	177 руб. – +

Артикул	Цвет	Срок поставки	Стоимость
M69571	Серый	Со склада	160 руб. – +
M69572	Синий	Со склада	177 руб. – +
