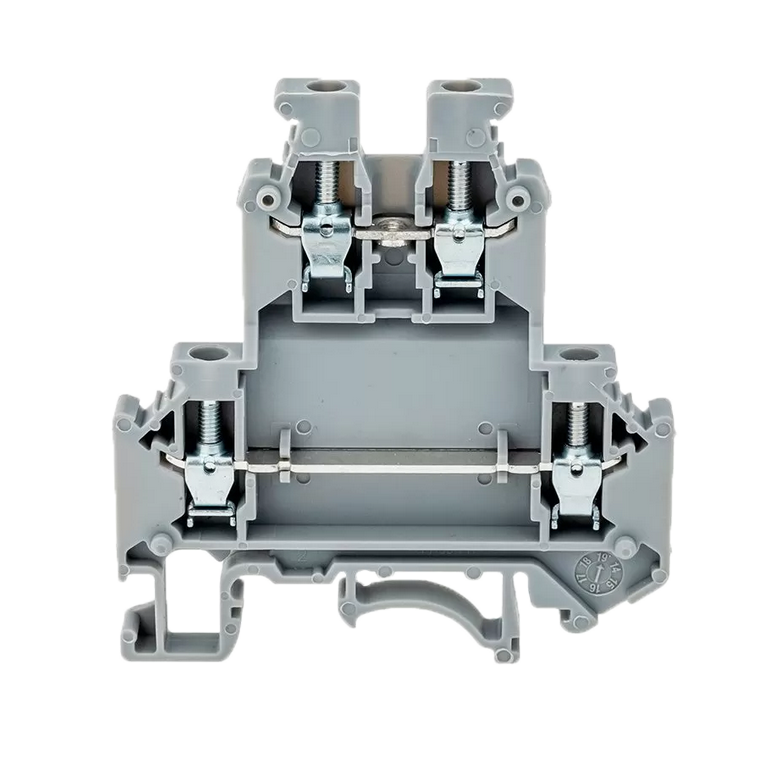

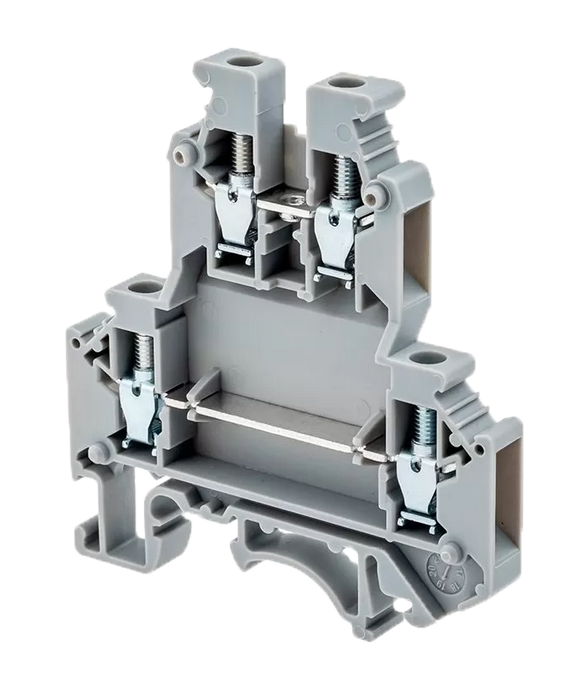

Двухуровневые винтовые клеммы MTU-D применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний уровень имеет канал для установки перемычек
Особенности:
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
Технические характеристики:
Параметр | MTU-D2.5 | MTU-D4 |
Количество контактов | 2
|
Сечение провода | 2,5 мм² | 4 мм² |
Цвет | серый
|
Расчетное напряжение
| 500 В
|
Номинальный ток | 24 А | 32 А |
Пиковое (импульсное) напряжение (изоляции) | 6 кВ
|
Категория загрязненности | 3
|
Длина снятия изоляции | 8 мм
|
Тип винтов | M3 |
Подключение:
- одножильное
- многожильное |
0,2…4 мм²
0,2…2,5 мм² |
Многожильное подключение с наконечником НШВИ | 0,25…1,5 мм² | 0,25…2,5 мм² |
Габаритные размеры (В×Ш×Г)
| 62×56,4×5,2 мм
| 62×56,4×6,2 мм |

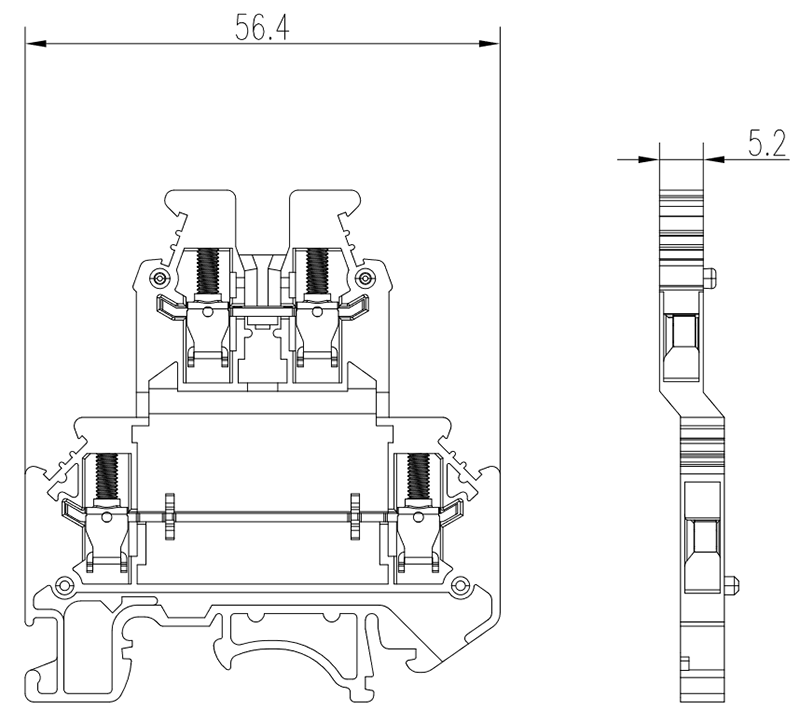

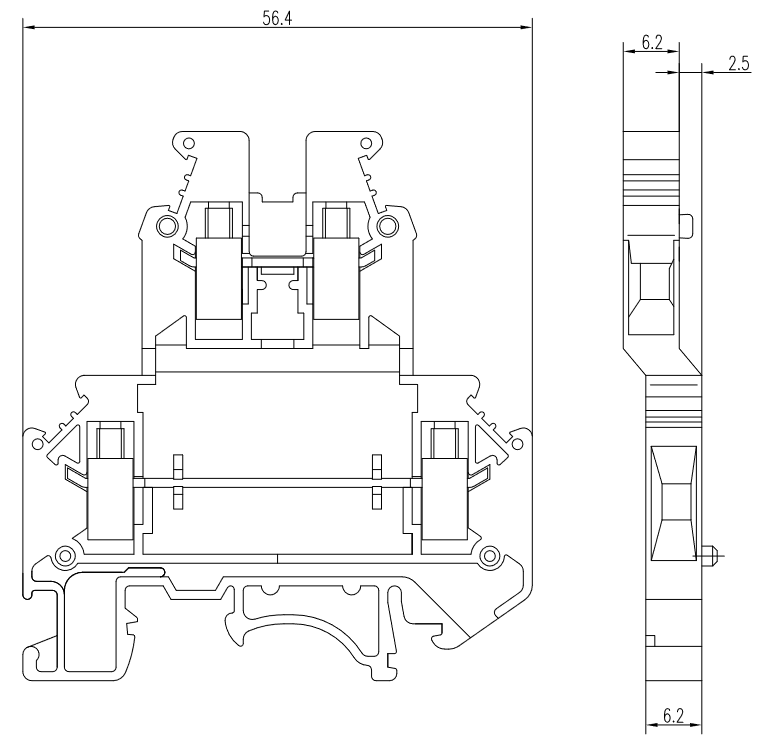

Габаритные размеры |
MTU-D2.5
|
|
MTU-D4 |
|
Версия: 2023-01-18-ЛВС
