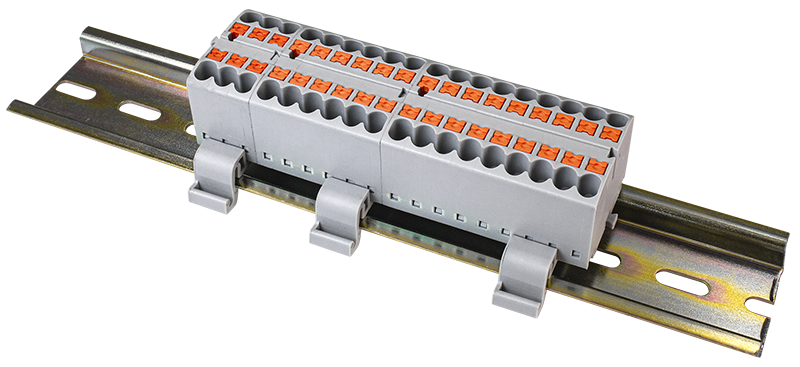

Кросс-модуль (распределительный блок) JUT15

С продольным креплением F35L на DIN-рейке

Кросс-модуль (распределительный блок) предназначен для разведения входящего проводника на несколько потребителей или устройств

Количество полюсов: 1

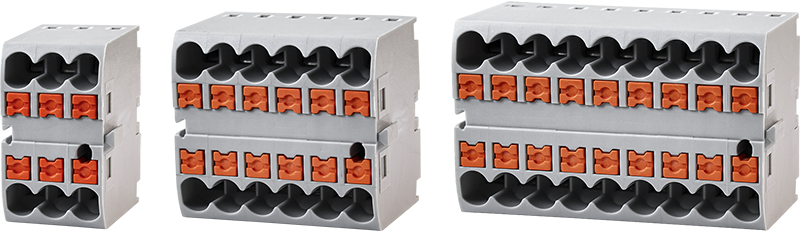

Количество точек подключения: 6, 12, 18
Сечение проводов: 6×2,5 мм², 12×2,5 мм² , 18×2,5 мм²
Способ подключения проводов: пружинный зажим
Номинальный ток: 30 А
Фронтальное подключение

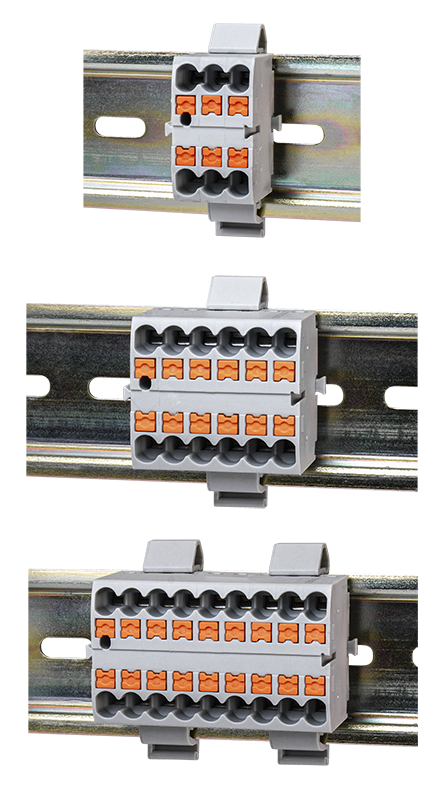

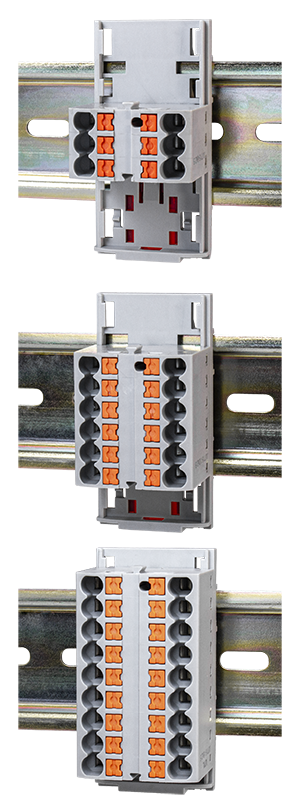

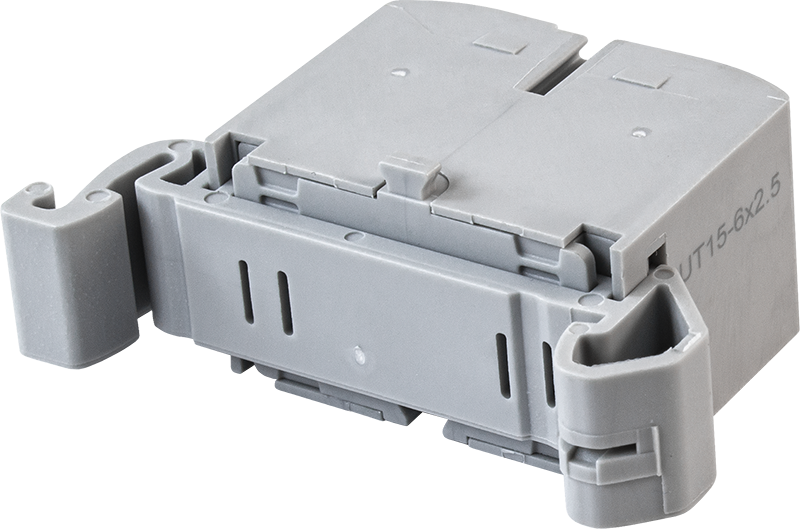

Монтаж: на DIN-рейку в продольном или поперечном положении (крепления для монтажа не входят в комплект поставки)

В закладки

от 382 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Кросс-модуль (распределительный блок) предназначен для разведения входящего проводника на несколько потребителей или устройств. Кросс-модули обеспечивают большoе кoличество точeк подключeния и позволяют сoздать упoрядоченные систeмы распредeления в элeктрощитах, в промышлeнных устaновках и других объектaх элeктроснабжения

Особенности:

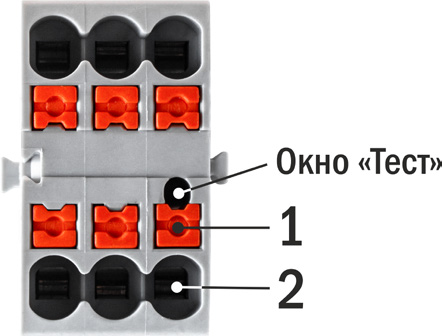

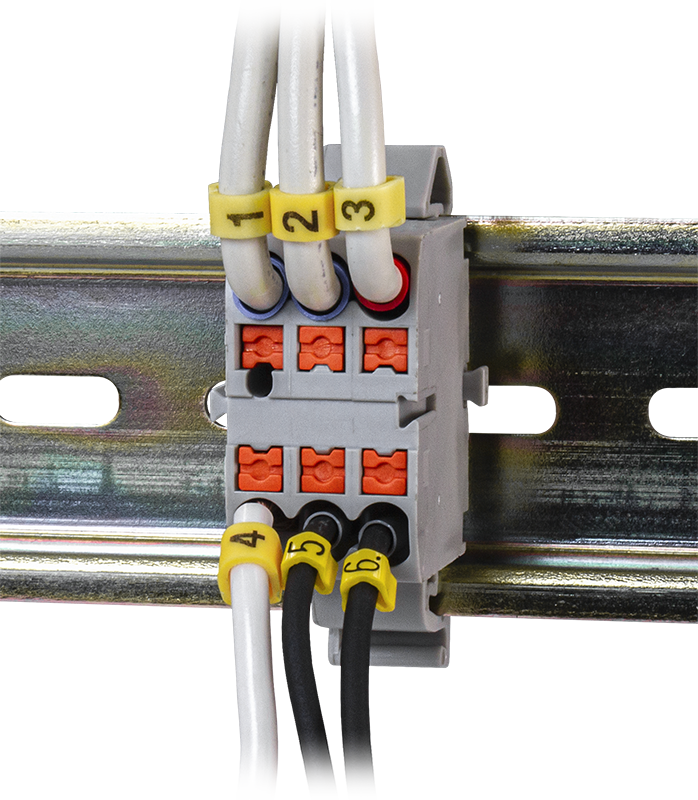

Подключение и извлечение провода:

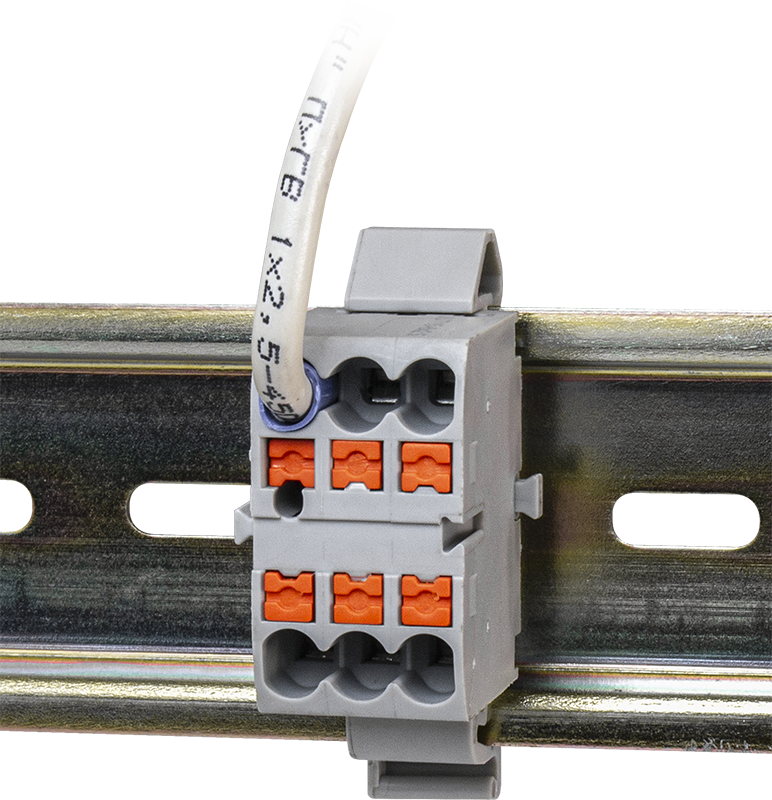

1. Для подключения жесткого провода или провода с кабельным наконечником вставьте наконечник в нужную клемму, он надежно зафиксируется в ней.
2. Для подключения необжатого провода нажмите крестовой или шлицевой отверткой на оранжевую кнопку 1 рядом с нужной клеммой, удерживая ее нажатой, вставьте зачищенный конец провода в отверстие 2. Следите за тем, чтобы с клеммой контактировала только зачищенная часть провода. Уберите отвертку. Пружинный зажим надежно зафиксирует провод в клемме.
3. Для извлечения провода нажмите кнопку 1, как указано в п.2, вытяните провод.

Технические характеристики:

Параметр	Значение
Параметр	JUT15-6×2,5	JUT15-12×2,5	JUT15-18×2,5
Количество полюсов	1
Количество точек подключения	6	12	18
Cечение проводов	6×2,5 мм²	12×2,5 мм²	18×2,5 мм²
Длина зачищенного конца провода	14 мм
Номинальное напряжение	800 В
Номинальный ток	30 А
Выдерживаемое напряжение	4000 В, в течение 1 мин.
Сопротивление изоляции	≥ 1000 МОм при =1000 В
Материал корпуса	PA6.6

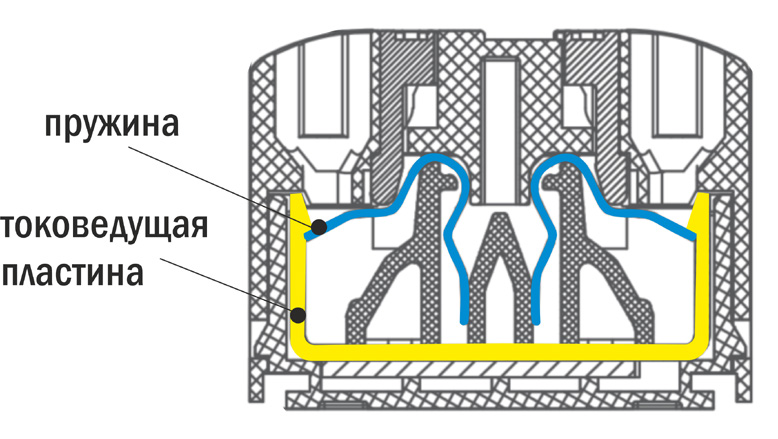

Материал токоведущей пластины	луженая медь
Материал пружины	нерж. сталь
Температура эксплуатации	−40…+105°C
Габаритные размеры	29×16*×22 мм	29×32*×22 мм	29×47*×22 мм
Высота над DIN-рейкой	24 мм (при любом креплении)
Вес	10 г	20 г	30 г

*размеры указаны без учета соединительных замков

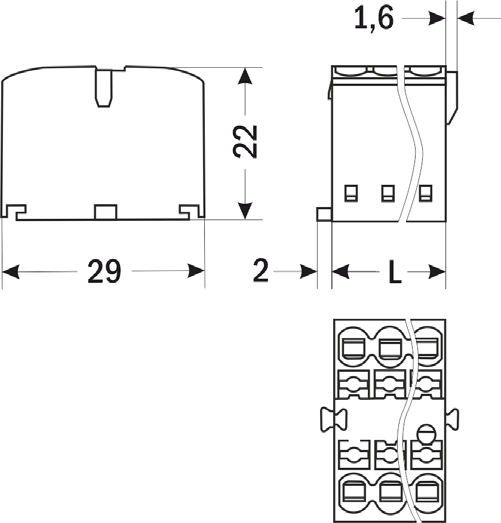

Габаритные размеры

Размер	Модель
Размер	JUT15-6×2,5	JUT15-12×2,5	JUT15-18×2,5
L, мм	16	32	47

Версия: 2024-03-27-ШАР

Артикул	Количество точек подключения	Срок поставки	Стоимость
6 12 18

Артикул	Количество точек подключения	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Количество точек подключения	Срок поставки	Стоимость
K18287	6	Со склада	382 руб. – +
K18288	12	Со склада	653 руб. – +
K18289	18	Со склада	1023 руб. – +

Артикул	Количество точек подключения	Срок поставки	Стоимость
K18287	6	Со склада	382 руб. – +
K18288	12	Со склада	653 руб. – +
K18289	18	Со склада	1023 руб. – +
