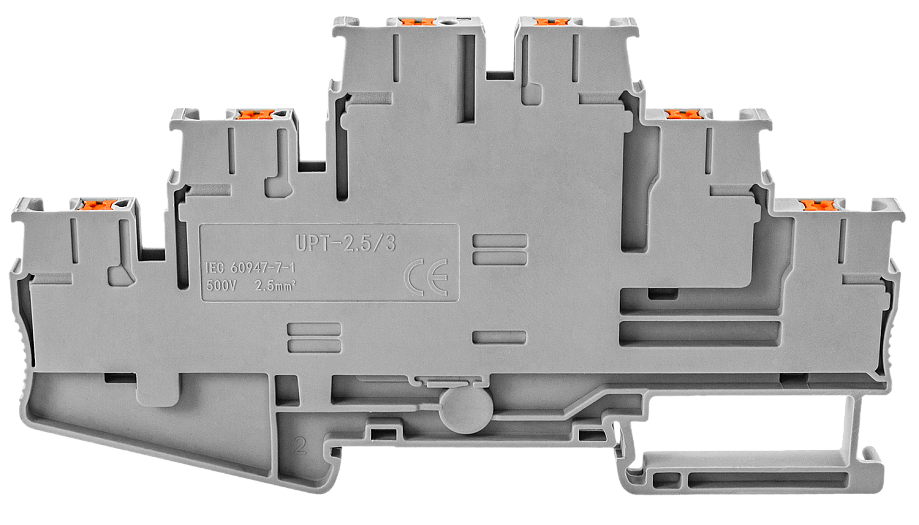

Клемма пружинная трехъярусная самозажимная проходная UPT-2.5/3

Арт: K66677

Клемма пружинная трехъярусная самозажимная проходная

Количество контактов: 3
Количество точек подключения: 6 (по 2 точки к каждому контакту)
Сечение провода: ≤ 2,5 мм²
Номинальный ток: 20 А
Цвет: серый
Способ подключения проводов: пружинный зажим
Фронтальное подключение
Максимально удобное подключение и извлечение проводов
Монтаж: на DIN-рейку

В закладки

543 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

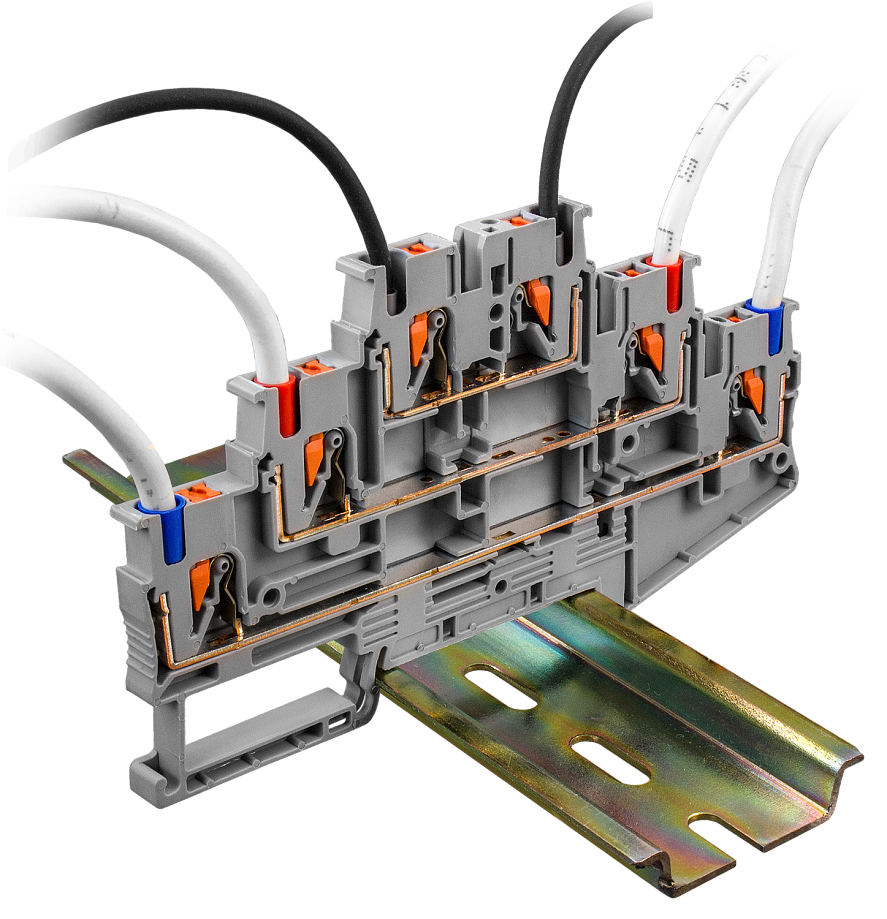

Пружинные проходные клеммы UPT-2.5/3 наиболее эффективны там, где требуется высокая степень надежности контактов в условиях повышенных вибрационных нагрузок — в железнодорожной промышленности, ветросиловых установках или машиностроении. Пружинные зажимы обеспечивают постоянное самозажимное соединение, позволяют легко и быстро производить подключение и отключение проводов

Особенности:

Удобное фронтальное подключение. Для подключения жесткого провода или провода с кабельным наконечником не требуется дополнительных действий, просто вставьте провод в клемму

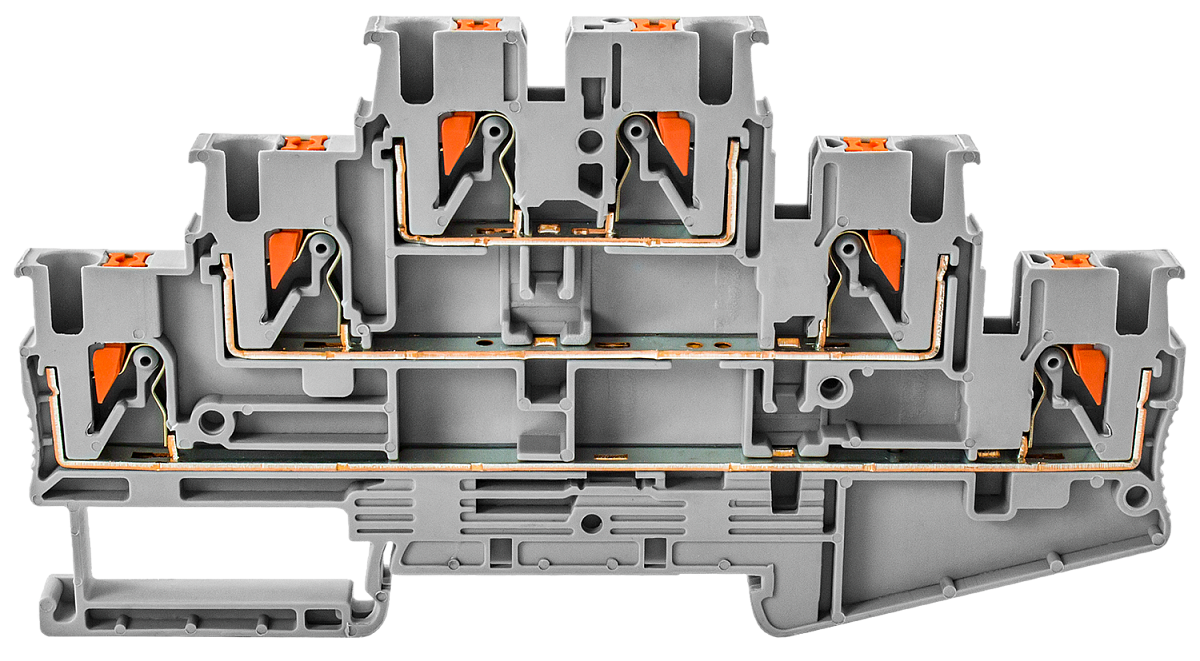

Три независимых контакта, две точки подключения к каждому контакту
Отверстия для «прозвонки» соединения без снятия клеммы с рейки
Возможность использования любых медных проводов сечением до 2,5 мм²
Токоведущая пластина из луженой меди
Корпус из ударопрочного негорючего полиамида PA6.6 обеспечивает стойкость к агрессивным средам и температуре

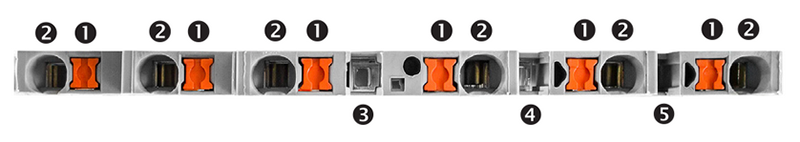

Схема установки проводов в клемму

1. Для подключения жесткого провода или провода с кабельным наконечником вставьте наконечник в нужную клемму (отверстие ❷), он надежно зафиксируется в ней.
2. Для подключения необжатого провода нажмите крестовой или шлицевой отверткой на оранжевую кнопку ❶ рядом с нужной клеммой, удерживая ее нажатой, вставьте зачищенный на 8...10 мм конец провода в отверстие ❷. Следите за тем, чтобы с клеммой контактировала только зачищенная часть провода. Уберите отвертку. Пружинный зажим надежно зафиксирует провод в клемме.
3. Для извлечения провода нажмите кнопку ❶, как указано в п. 2, вытяните провод.
4. Для «прозвонки» верхней токоведущей пластины вставьте щуп тестера в отверстие ❸, для «прозвонки» средней – в отверстие ❹, для «прозвонки» нижней – в отверстие ❺.

Технические характеристики:

Параметр	Значение
Количество контактов	3
Количество точек подключения	6 (по 2 точки к каждому контакту)
Сечение провода	≤ 2,5 мм²
Длина зачищенного конца провода	8...10 мм
Номинальное напряжение	500 В
Номинальный ток	20 А
Цвет	Серый
Способ подключения проводов	Пружинный зажим
Монтаж	На DIN-рейку
Материал корпуса	PA6.6
Материал токоведущей пластины	Луженая медь
Материал пружины	Нержавеющая сталь
Температура эксплуатации	−40...+105°C

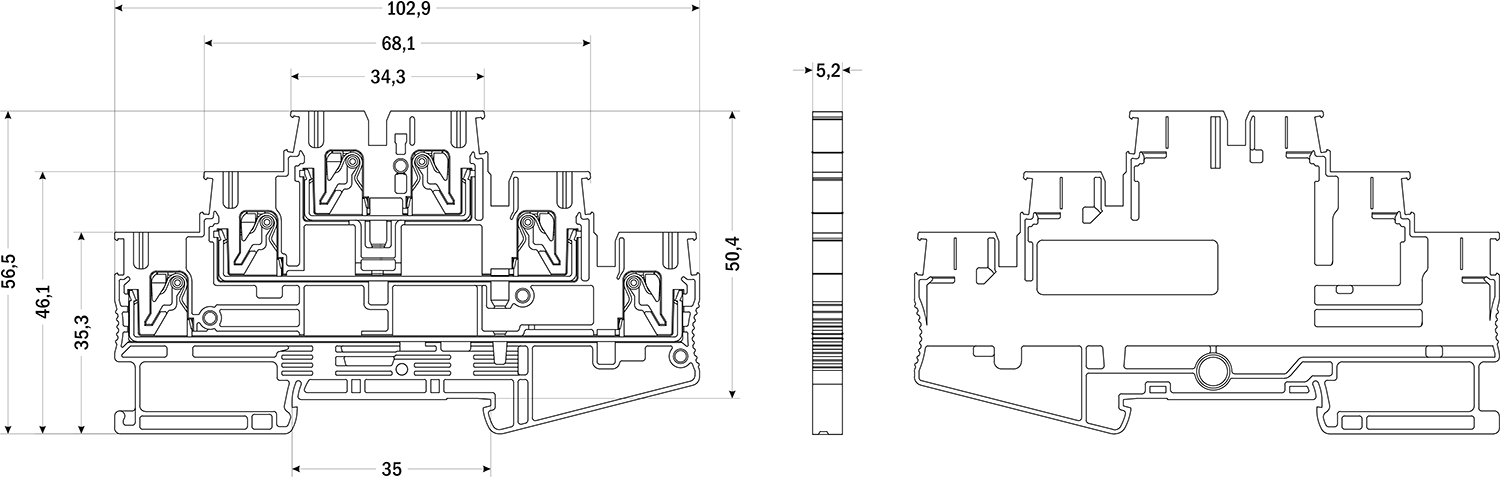

Габаритные размеры	102,9×5,2×56,5 мм
Высота над DIN-рейкой	50,4 мм
Вес	18 г
